Jak sprawdzić instalację elektryczną w domu i mieszkaniu

Spalony plafon na suficie, ciepła ramka gniazdka pod palcem, stare mieszkanie z rynku wtórnego bez żadnej dokumentacji każdy z tych widoków uruchamia ten sam odruch: trzeba wreszcie zajrzeć do własnej instalacji elektrycznej. Sprawdzenie jej stanu nie wymaga od razu wzywania fachowca z uprawnieniami SEP choć przy pomiarach odbiorczych bez nich ani rusz ale pozwala wyłapać rażące błędy, świadomie ocenić jakość przeglądu i uniknąć pozornych kontroli. Poniżej konkretny przewodnik, który łączy normy PN-HD 60364 z praktyką krok po kroku.

• Budowa domowej instalacji co właściwie sprawdzasz
• Jak sprawdzić napięcie i uziemienie w mieszkaniu krok po kroku
• Najczęstsze błędy w instalacji elektrycznej, które łatwo wychwycisz sam
• Kiedy wezwać elektryka czerwone flagi w instalacji
• Przegląd instalacji elektrycznej przed zakupem mieszkania z rynku wtórnego
• Checklist przeglądu rocznego
• Nowoczesna instalacja pod smart home i urządzenia dużej mocy
• Bezpieczeństwo własnych pomiarów

Budowa domowej instalacji co właściwie sprawdzasz

Instalacja elektryczna w domu to nie plątanina kabli w ścianie, lecz uporządkowany obwód zaczynający się od licznika, a kończący na gniazdku czy lampie. Prawidłowy obieg prądu wymaga trzech żył: fazowej (L, brązowa lub czarna, napięcie 230 V wobec ziemi), neutralnej (N, niebieska, potencjał bliski ziemi) oraz ochronnej (PE, żółto-zielona, połączona z uziomem). Brak tej ostatniej w starszych blokach sprzed lat 90. to nie fanaberia, lecz realne zagrożenie porażeniowe w razie uszkodzenia izolacji.

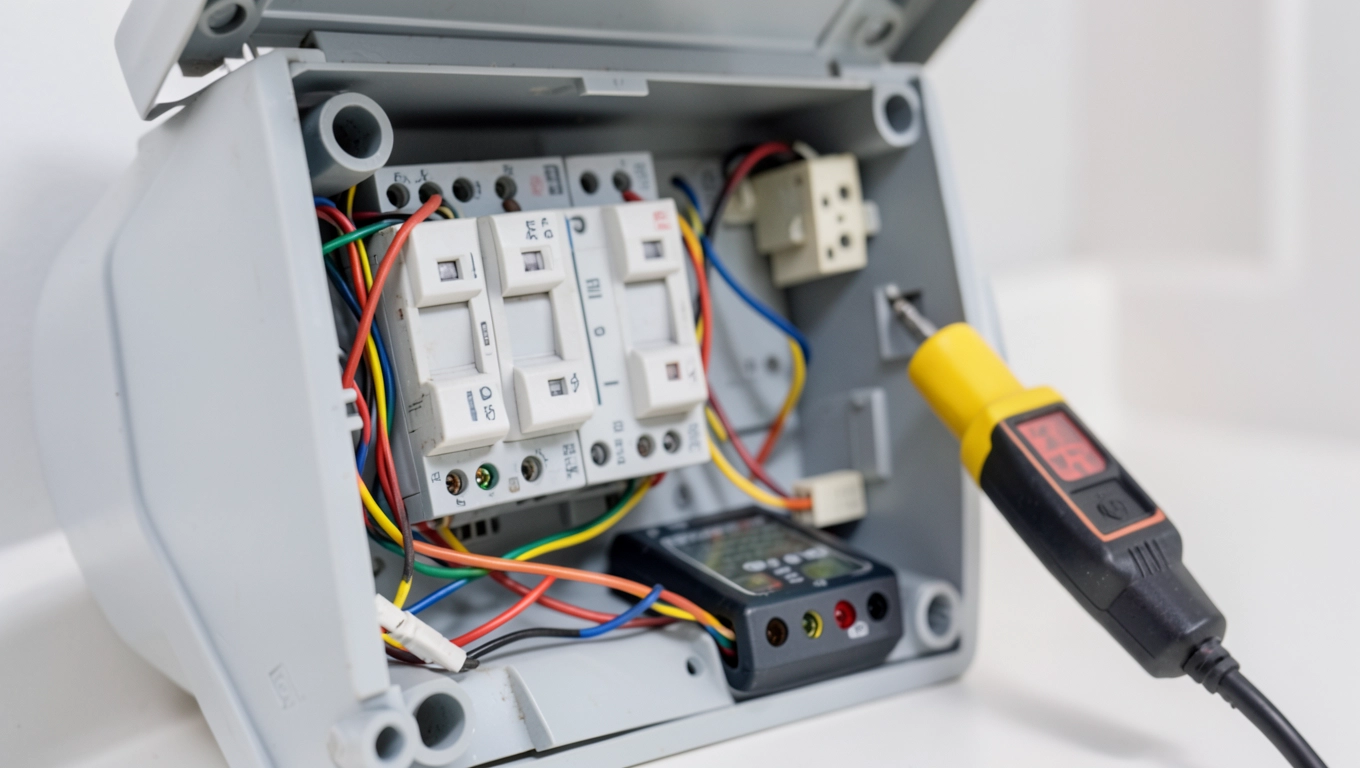

Rozdzielnica stanowi serce całego układu tam trafiają przewody zasilające z licznika i tam też zaczynają się poszczególne obwody. W nowoczesnym mieszkaniu obowiązkowo powinien się znaleźć wyłącznik różnicowoprądowy (RCD), czuły na prąd upływu już 30 mA. Poniżej niego umieszcza się wyłączniki nadprądowe, każdy dobrany do przekroju przewodu i spodziewanego obciążenia danego obwodu.

Przekroje przewodów to wcale nie drobiazg, lecz fizyczne ograniczenie dopuszczalnego prądu: zbyt cienki drut przy dużym poborze grzeje się, topi izolację i w końcu powoduje pożar. Podstawowe zależności prezentuje poniższe zestawienie, oparte na normie PN-HD 60364-5-52.

Różnica między miedzią a aluminium to kolejny punkt, w którym stare mieszkania potrafią zaskoczyć. Aluminium było popularne w PRL-u ze względu na cenę, ale utlenia się na stykach i ma większą rozszerzalność cieplną, co prowadzi do luzowania połączeń. W obecnych normach stosuje się praktycznie wyłącznie miedź trwałą, odporną na korozję i przewodzącą prąd o 60% lepiej przy tym samym przekroju.

Trzy sposoby prowadzenia przewodów definiują charakter całej instalacji: podtynkowy (peszel lub kabel wtynkowy zatopiony w tynku), natynkowy (listwy i kanały kablowe na powierzchni ściany) oraz wtynkowy (kabel układany w wyfrezowanym rowku). Każdy z nich ma swoje konsekwencje dla estetyki, kosztu i późniejszej rozbudowy.

Warto pamiętać, że wybór typu montażu rzadko zależy od widzimisię w mieszkaniach z wielkiej płyty dostęp do bruzd bywa ograniczony zbrojeniem ścian, a w kamienicach konserwator zabytków może wymusić prowadzenie kabli wyłącznie natynkowo. Każda opcja poza nowym budownictwem mieszkaniowym domyka się kompromisem między estetyką a możliwością późniejszych zmian.

Jak sprawdzić napięcie i uziemienie w mieszkaniu krok po kroku

Pięć podstawowych pomiarów wystarczy, by wychwycić ponad 80% typowych usterek w domowej instalacji. Wszystkie opierają się na normie PN-HD 60364-6 i pozwalają porównać wyniki z wartościami granicznymi, których przekroczenie dyskwalifikuje obwód. Pamiętaj przy tym, że pomiary odbiorcze i okresowe z protokołem może podpisać wyłącznie elektryk z uprawnieniami SEP twoje wyniki służą orientacji, nie zastępują formalnego przeglądu.

Napięcie w gniazdku

Weź miernik uniwersalny ustawiony na zakres AC 250 V lub wyższy i zmierz napięcie między otworem fazowym (L, prawy w gniazdku z bolcem) a neutralnym (N, lewym). Prawidłowa wartość mieści się w granicach 207-253 V, przy czym 230 V to ideał. Jeśli wskazanie spada poniżej 210 V przy normalnym obciążeniu, przyczyną bywa zbyt cienki przewód zasilający, luźne połączenie w rozdzielnicy albo przeciążony odcinek sieci osiedlowej.

Drugie napięcie zmierz między fazą a bolcem uziemiającym. Wynik powinien odpowiadać napięciu między L a N z tolerancją kilku wolt. Brak napięcia w tej kombinacji (0 V lub bardzo niskie) oznacza przerwę w przewodzie ochronnym PE jedną z najgroźniejszych usterek, bo obudowy urządzeń tracą wtedy swoją rolę bezpiecznika.

Ciągłość przewodu ochronnego

Ciągłość PE sprawdza się miernikiem rezystancji lub brzęczykiem, mierząc opór między szyną PE w rozdzielni a bolcem uziemiającym każdego gniazdka. Wartość nie powinna przekraczać 0,5 Ω dla obwodów o długości do 20 m. Przekroczenie tej granicy oznacza słabe połączenie, korozję styku albo popękaną żyłę wszystko to prowadzi do sytuacji, w której RCD nie zdąży zadziałać przed porażeniem.

Rezystancja izolacji

Tu potrzebny jest miernik izolacji (megomomierz), który podaje napięcie probiercze 500 V DC między fazę a ziemię. Izolacja przewodu miedzianego w dobrej kondycji wykazuje rezystancję rzędu setek megaomów. Norma dopuszcza minimum 0,5 MΩ w starszych instalacjach, ale poniżej 1 MΩ wynik powinien wzbudzić czujność, bo wskazuje na zawilgocenie, starzenie się PVC albo uszkodzenie mechaniczne kabla.

Impedancja pętli zwarcia

Impedancja mówi, czy bezpiecznik nadprądowy zdąży wyłączyć zasilanie w ciągu wymaganych 0,4 s w obwodach gniazdkowych i 5 s w oświetleniowych. Pomiar wykonuje się specjalistycznym testerem, a wartość graniczna dla instalacji 230 V z zabezpieczeniem 16 A typu B wynosi ok. 1,44 Ω. Zbyt wysoka impedancja opóźnia zadziałanie zabezpieczenia i w razie zwarcia utrzymuje napięcie dotykowe na obudowach urządzeń.

Uziemienie

Pomiar rezystancji uziomu przydomowego wymaga dwóch dodatkowych sond wbijanych w ziemię i testeru cęgowego (np. typu Sonel MRP-200). Wartość graniczna nie przekracza 30 Ω dla instalacji TN-C-S, choć w praktyce warto celować w 10 Ω, zwłaszcza przy wrażliwej elektronice. Glina, mokry grunt i metalowy zbiornik studni obniżają tę wartość, suchy piasek podnosi ją dramatycznie.

Najczęstsze błędy w instalacji elektrycznej, które łatwo wychwycisz sam

Lista grzechów instalatorskich w polskich domach zaczyna się od jednego obwodu „do wszystkiego". W mieszkaniach z lat 70. zdarza się, że cała żarówka i wszystkie gniazdka wiszą na jednym bezpieczniku 16 A wystarczy włączyć czajnik i odkurzacz, by korki wyskoczyły. Prawidłowy podział to co najmniej dwa obwody gniazdkowe (po 8-10 punktów każdy) plus obwód oświetleniowy, a w kuchni dodatkowy obwód dedykowany dla AGD.

Drugą plagą jest brak RCD w łazience, kuchni i na zewnątrz budynku. Bez różnicowoprądu przebicie prądu do wanny albo mokrej posadzki kończy się tragicznie, bo ciało ludzkie stanowi wtedy jedyną drogę powrotną do ziemi. RCD 30 mA wyłącza zasilanie w ciągu 30 ms, czyli zanim serce zdąży wpaść w migotanie komór.

Mieszanie kolorów przewodów to błąd tak podstępny, że nawet doświadczeni fachowcy wpadają w jego sidła. W starej instalacji aluminium bywa pomalowane na brązowo dla niepoznaki, ale po kilkunastu latach izolacja pęka i żyła utlenia się w punkcie styku z miedzianym kablem. Powstały w ten sposób tlenek glinu ma opór kilkaset razy wyższy niż czysty metal, co przy obciążeniu objawia się ciepłem i iskrzeniem.

Przy budowie nowej instalacji warto zostawić w rozdzielni minimum dwa wolne miejsca na szynie DIN oraz pustą rurę peszel prowadzącą do salonu i sypialni. Dzięki temu za trzy lata, gdy pojawi się pomysł na ładowarkę do samochodu albo klimatyzację, unikniesz kucia ścian na nowo.

Kiedy wezwać elektryka czerwone flagi w instalacji

Zapach spalenizny przy włączonym telewizorze oznacza, że gdzieś w ścianie lub za listwą kabel przekracza dopuszczalną temperaturę. Ten zapach przypomina rozgrzany plastik i nie znika po wyłączeniu urządzenia to sygnał, by natychmiast odciąć zasilanie bezpiecznikiem głównym i dzwonić po fachowca. Samodzielne próby naprawy w takiej sytuacji kończą się pożarem.

Iskrzenie z gniazdka przy wyciąganiu wtyczki zawsze sygnalizuje zużyty styk albo poluzowane połączenie w puszce. Pojedyncza iskra przy wyciąganiu wtyczki ciężkiego odkurzacza bywa normalna, ale powtarzające się iskrzenie przy każdym podłączeniu wymaga wymiany gniazdka. Cieplne ramki ciepłe przy dotyku w trakcie normalnej pracy oznaczają przeciążenie obwodu przekraczające bezpieczny próg dla przekroju 2,5 mm², czyli około 16 A / 3,7 kW.

Częste wybijanie korków wymaga rozróżnienia przyczyn. Jeśli bezpiecznik wyskakuje po włączeniu konkretnego urządzenia, problem leży w nim samym lub w jego gniazdku. Gdy bezpiecznik wyskakuje przy dwóch urządzeniach naraz, obwód jest przeciążony. Gdy wyskakuje „sam z siebie", zwarcie może czaić się w ścianie, zwłaszcza po remoncie, gdy ktoś przypadkiem przebił wiertłem izolację przewodu.

Przepisy prawa budowlanego nakładają obowiązek przeglądu instalacji elektrycznej co pięć lat w budynkach mieszkalnych (art. 62 ust. 1 pkt 2 Prawa budowlanego). W praktyce ubezpieczyciel odmówi wypłaty odszkodowania za pożar, jeśli w dokumentacji brakuje aktualnego protokołu z pomiarami. Koszt takiego przeglądu dla przeciętnego mieszkania wynosi 250-500 zł, dla domu 600-900 zł.

Przegląd instalacji elektrycznej przed zakupem mieszkania z rynku wtórnego

Mieszkanie z lat 80. w wielkiej płycie potrafi kryć instalację, która pamięta jeszcze poprzedni ustrój. Aluminium, brak uziemienia, jeden obwód na pół mieszkania takie realia wciąż goszczą w co trzecim lokalu na rynku wtórnym. Przed podpisaniem umowy warto poświęcić dwie godziny i przejść przez konkretną listę kontrolną, najlepiej z własnym miernikiem i latarką w dłoni.

Checklist przed podpisaniem aktu notarialnego

1. Otwórz rozdzielnię i policz obwody minimum trzy dla mieszkania 50 m².
2. Sprawdź obecność RCD z przyciskiem TEST.
3. Zmierz napięcie L-PE w trzech różnych gniazdkach.
4. Sprawdź przekrój przewodów przy rozdzielni powinny być miedziane.
5. Zapytaj o datę ostatniego przeglądu pięcioletniego.
6. Sprawdź schemat instalacji i oznaczenia bezpieczników.
7. Posłuchaj ściany pod kątem buczenia przy włączonym świetle.
8. Obejrzyj puszki podtynkowe przy lampach sufitowych.
9. Sprawdź stan gniazdek poluzowane, ciepłe, żółknięte idą do wymiany.
10. Zapytaj o historię remontów zwłaszcza tych robionych na czarno.
11. Włącz kilka urządzeń jednocześnie i obserwuj napięcie.
12. Sprawdź, czy są oddzielne obwody dla kuchni i łazienki.

Schemat instalacji w dokumentacji technicznej mieszkania bywa cenniejszy niż rzut z programem do projektowania wnętrz. Pokazuje, które ściany można bezpiecznie wiercić pod nowe gniazdka i gdzie biegną obwody z sąsiednich lokali. Brak schematu w 30-letnim mieszkaniu oznacza, że poprzedni właściciel albo remontował bez dokumentacji, albo instalacja przeszła tyle modyfikacji, że jej rysunek dawno stracił aktualność.

Przy zakupie domu z lat 90. schemat jest jeszcze ważniejszy, bo domowa instalacja skrywa w sobie obwody ogrodowe, garażowe, pompa ciepła i stacje ładowania. Warto zlecić fachowcowi termowizję rozdzielni w trakcie pracy przegrzewające się styki widoczne są w podczerwieni, zanim jeszcze spowodują awarię.

Checklist przeglądu rocznego

Raz w roku, najlepiej w październiku przed sezonem grzewczym, warto przejść przez krótką listę ośmiu punktów. To absolutne minimum, które zajmuje pół godziny, a potrafi wyłapać sytuacje grożące pożarem lub porażeniem.

• Naciśnij przycisk TEST na RCD czy wyłącza zasilanie w ciągu 30 ms?
• Włącz wszystkie obwody i sprawdź, czy bezpiecznik nadprądowy nie grzeje się.
• Zmierz napięcie w pięciu losowych gniazdkach (zakres 207-253 V).
• Posłuchaj rozdzielni buczenie przy normalnej pracy oznacza luźne połączenie.
• Obejrzyj przedłużacze i rozgałęźniki czy są szczelne, nieprzegrzane?
• Sprawdź stan kabli urządzeń dużego AGD pralka, zmywarka, lodówka.
• Przetestuj czujnik dymu przy każdym zabezpieczeniu nadprądowym.
• Sprawdź datę ważności gaśnicy proszkowej w kuchni.

Przycisk TEST w różnicowoprądowym wyłączniku to jedyny test, który warto wykonywać co miesiąc, szczególnie w budynkach z instalacją powyżej 15 lat. Wciśnięcie i obserwacja natychmiastowego odcięcia prądu zajmuje trzy sekundy, a potwierdza, że mechanizm różnicowy wciąż jest sprawny.

Nowoczesna instalacja pod smart home i urządzenia dużej mocy

Płyta indukcyjna, klimatyzacja, ładowarka samochodowa każde z tych urządzeń wymaga dedykowanego obwodu i odpowiedniego przekroju kabla. Płyta indukcyjna o mocy 7 kW ciągnie 31 A przy 230 V, co oznacza przewód 6 mm² zabezpieczony wyłącznikiem 32 A i oddzielnym RCD. Próba podłączenia jej do zwykłego obwodu gniazdkowego kończy się wybijaniem bezpieczników.

Ładowarka samochodu elektrycznego to obciążenie rzędu 11-22 kW i powinna mieć własny obwód trójfazowy 400 V z kablem 5×4 mm² lub 5×6 mm². W warunkach domowych jednofazowa wersja wallboxa 3,7 kW też wymaga osobnego obwodu, ponieważ tradycyjne gniazdko 16 A nie jest przystosowane do kilkugodzinnego ciągłego poboru.

Smart home wprowadza do projektu dodatkową warstwę przekaźniki montowane w rozdzielni sterują oświetleniem i roletami, gniazdka smart raportują zużycie energii, a czujniki otwarcia wymagają zasilania 5-12 V z zasilacza impulsowego. Każde z tych urządzeń potrzebuje przewodu sterowniczego lub przynajmniej puszki podtynkowej z doprowadzoną fazą i neutralem coś, co warto przewidzieć jeszcze na etapie projektu.

Bezpieczeństwo własnych pomiarów

Nigdy nie mierz pod napięciem rezystancji izolacji to działanie dla miernika, nie dla człowieka. Nie dotykaj sond miernika podczas pomiaru napięcia w gniazdku: temblak na palcu to najmniejszy kłopot przy dotyku fazy. Nie pracuj sam w razie porażenia drugi człowiek może odciąć zasilanie, wezwać pomoc i udzielić pierwszej pomocy.

Przed każdym pomiarem sprawdź stan baterii w mierniku i ciągłość jego przewodów pomiarowych. Wadliwy miernik potrafi pokazać napięcie 230 V tam, gdzie go nie ma, albo co gorsza zamilknąć przy faktycznym 230 V. Najtańsze chińskie próbniki dwubiegunowe działają na zasadzie neonówki i rezystora 5 MΩ, co wystarcza do szybkiej orientacji, ale do poważniejszych pomiarów warto sięgnąć po miernik z certyfikatem bezpieczeństwa CAT III 600 V.

Stosowanie się do tych zasad pozwala ocenić stan instalacji bez narażania zdrowia, a w razie wykrycia nieprawidłowości daje twarde argumenty do rozmowy z elektrykiem albo sprzedawcą mieszkania. Wiedza o tym, jak sprawdzić napięcie w gniazdku, jak zmierzyć ciągłość PE i kiedy poprosić o pomoc fachowca z uprawnieniami SEP, oddziela świadomego użytkownika od narażonego na kosztowne awarie.

Źródła: PN-HD 60364-4-41, PN-HD 60364-5-52, PN-HD 60364-6, Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (art. 62), rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.).
