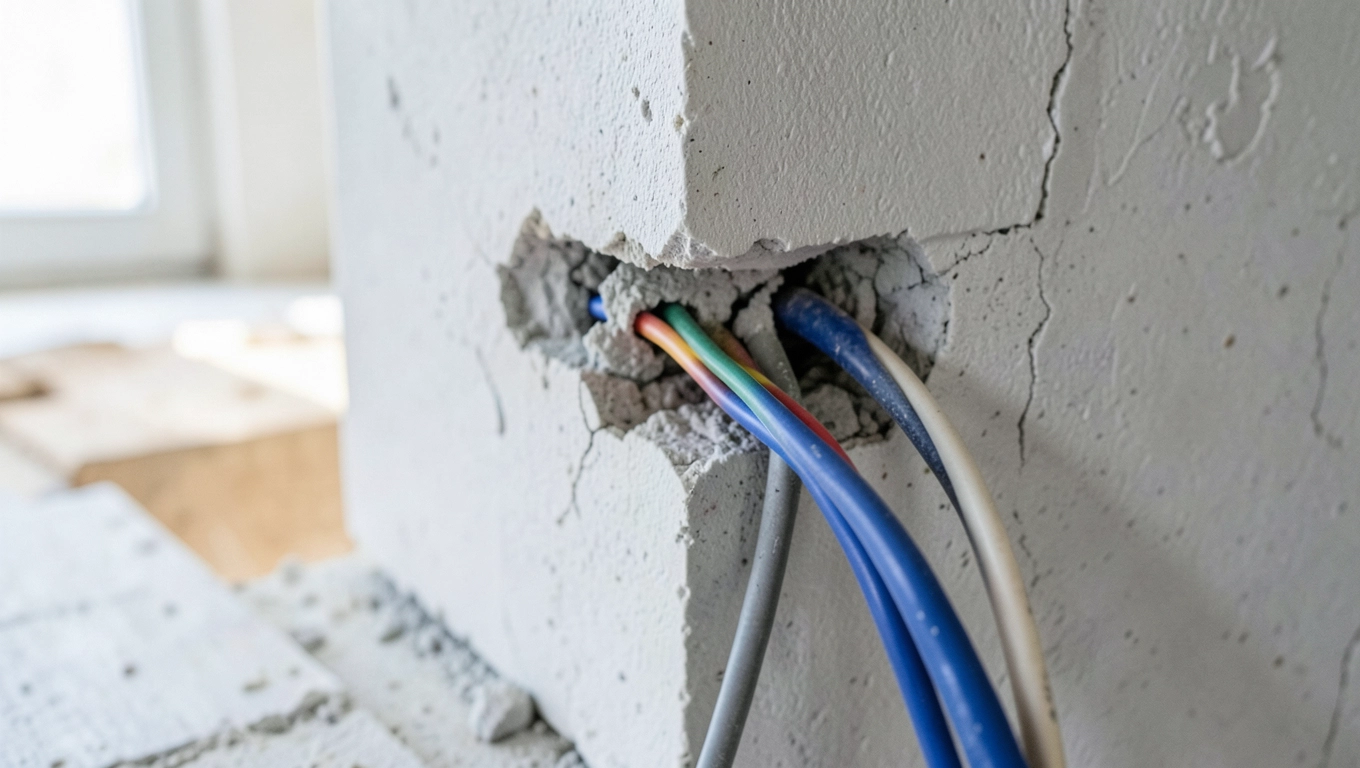

Jak głęboko kable elektryczne w ścianie? Konkretne wymiary i normy

Pięć centymetrów to absolutne minimum, jeśli pytasz, jak głęboko kable elektryczne w ścianie mają być schowane. Tyle potrzeba, żeby tynk przykrył przewód na tyle grubą warstwą, by żaden fragment nie przebił przez farbę po kilku miesiącach. Różnica między prowizorycznym szlicowaniem a instalacją, która przetrwa dekady, kryje się właśnie w tych kilku milimetrach.

• Głębokość bruzdy pod kabel elektryczny w ścianie murowanej i betonowej
• Minimalna grubość tynku nad kablem i strefy bezpieczne
• Najczęstsze błędy przy bruzdowaniu ścian i ich konsekwencje

Głębokość bruzdy pod kabel elektryczny w ścianie murowanej i betonowej

Zanim szlifierka dotknie muru, trzeba ustalić, z czym właściwie mamy do czynienia. Cegła pełna, dziurawka, bloczek silikatowy, beton komórkowy, a może żelbet z wielkiej płyty. Każdy z tych materiałów reaguje inaczej na nacięcie, a skala dopuszczalnych bruzd waha się od kilku milimetrów do zakazu całkowitego.

W ścianie murowanej z cegły ceramicznej pełnej bruzdy pionowe mogą sięgać do jednej trzeciej grubości muru. Przy ścianie dwudziestopięciocentymetrowej daje to około ośmiu centymetrów. Tyle wystarczy, by poprowadzić pionowo nawet trzy przewody w rurze ochronnej i zachować minimum pięciu milimetrów tynku od góry kabla do lica ściany. Głębiej nie ma sensu, bo tynk i tak nie sklei się z pustką powietrzną, a pojawia się ryzyko pękania.

Beton komórkowy rządzi się swoimi prawami. Materiał jest miękki, więc bruzdownica wchodzi w niego łatwo, ale jednocześnie kruchy. Norma PN-EN 1996-1-1+A1:2013-05 pozwala na nacięcia do jednej trzeciej grubości ściany, jednak w praktyce wykonawczej ogranicza się je do pięciu centymetrów. Powód jest prozaiczny: zbyt głęboka bruzda w betonie komórkowym osłabia ścianę na tyle, że pojawiają się rysy przy otworach okiennych i drzwiowych, gdzie i tak koncentrują się naprężenia.

Żelbet to zupełnie inna bajka. W ścianie monolitycznej bruzdy wykonuje się wyłącznie na podstawie projektu budowlanego, który precyzuje ich przebieg i zbrojenie brzegowe. Bez dokumentacji od konstruktora nie wolno ciąć. W ścianach z wielkiej płyty i stropach filigranowych obowiązuje natomiast zakaz bruzdowania. Kable prowadzi się wtedy w warstwie tynku, korytkach natynkowych albo w suficie podwieszanym. Każde nacięcie w tych elementach narusza cięgna nośne, a konsekwencje bywają tragiczne.

Strefy bezpieczne w ścianie murowanej

Przy projektowaniu tras kablowych kluczowe są dwie strefy: przypodłogowa i podsufitowa. Pierwsza ciągnie się od podłogi do jednej szóstej wysokości pomieszczenia. W strefie tej bruzdy poziome są zabronione, bo ścinają najbardziej obciążoną część muru. Druga strefa, od sufitu w dół na jedną ósmą wysokości, wygląda podobnie, ale chodzi o ochronę nadproży i wieńców stropowych.

Pionowe nacięcia są zawsze bezpieczniejsze od poziomych. Dlaczego? Bo ściana pracuje głównie na ściskanie, a pionowy rowek nie przecina ścieżki sił wewnętrznych. Pozioma bruzda działa jak szczelina, w której mur traci spójność i zaczyna się odkształcać. Dlatego pionowe podejścia do gniazdek i łączników to standard, a poziome odcinki ogranicza się do niezbędnego minimum.

Minimalna grubość tynku nad kablem i strefy bezpieczne

Pięć milimetrów tynku nad kablem to wartość graniczna, poniżej której zaczynają się kłopoty. Tynk cementowo-wapienny potrzebuje takiej właśnie grubości, żeby równomiernie przenieść skurcz i nie popękać na krawędzi bruzdy. Praktyka pokazuje jednak, że bezpieczniej jest zachować od dziesięciu do piętnastu milimetrów. Dodatkowy milimetr to margines na nierówności szlicowania i fakt, że tynk przy wysychaniu lekko się kurczy, odsłaniając przewód.

Głębokość samej bruzdy liczy się od lica ściany do dna rowka. Przy pojedynczym kablu o średnicy trzech milimetrów potrzebujemy nacięcia na głębokość około dwóch centymetrów: dziesięć milimetrów tynku, trzy milimetry kabla, kilka milimetrów zapasu. Przy dwóch lub trzech przewodach w rurze ochronnej bruzda robi się głębsza, bo rura ma typowo dwadzieścia milimetrów średnicy, a do tego dochodzi warstwa tynku od góry. Łatwo policzyć, że przy trzech obwodach głębokość nacięcia rośnie do trzech, czterech centymetrów.

Jak prowadzić kable, żeby tynk nie popękał

Bruzdy w narożnikach nigdy nie powinny być cięte pod kątem prostym. Kabel wchodzący w taki łuk napina się i przy zmianach temperatury zaczyna pchać tynk od środka. Rozwiązanie to łagodny łuk o promieniu co najmniej pięciokrotności średnicy rury. W praktyce oznacza to wycięcie zatoki w narożniku, przez którą kabel przechodzi płynnie, bez naprężeń.

Kolejna zasada dotyczy kolejności warstw. Bruzdę wypełnia się tym samym materiałem, z którego zrobiona jest reszta ściany, albo zaprawą tynkarską o wyższej przyczepności. Zaprawa cementowa czysta nie nadaje się, bo ma zbyt duży moduł sprężystości i pęka przy ruchach termicznych. Lepiej sprawdza się tynk gipsowy, który elastyczniej reaguje na pracę podłoża. Grubość warstwy tynku nad kablem musi przy tym wynikać z projektu, nie z widzimisię wykonawcy.

Narzędzia, które robią różnicę

Bruzdownica z dwiema tarczami diamentowymi to narzędzie, które w jednym przejściu wycina rowek o regulowanej szerokości. Ślady są czyste, krawędzie równe, a głębokość da się ustawić z dokładnością do milimetra. W ścianach murowanych sprawdza się znakomicie, bo diament tnie ceramikę bez wibracji, które mogłyby naruszyć spoiny.

Szlifierka kątowa z tarczą do betonu też się nadaje, ale wymaga większej precyzji. Dwa przejścia, każde po jednej krawędzi bruzdy, potem skuwanie środka dłutem. Efekt bywa nierówny, a kurz leci jak w kamieniołomach. W twardych materiałach, takich jak silikat, szlifierka daje sobie radę, w betonie komórkowym wręcz przeciwnie: tarcza grzęźnie i szarpie.

Dłuto i młotek to ostatnia deska ratunku. Przy krótkich odcinkach, poprawkach albo w miękkim betonie komórkowym. Nie ma sensu brać szlifierki do wycięcia rowka na dwadzieścia centymetrów. Czasem ręczne dłuto zrobi to szybciej i czyściej.

Najczęstsze błędy przy bruzdowaniu ścian i ich konsekwencje

Zbyt płytka bruzda to chyba najczęstsza wpadka na budowach. Kabel ląduje w rowku o głębokości centymetra, tynk przykrywa go milimetrową warstwą i na pozele wszystko gra. Do czasu pierwszego malowania. Wtedy okazuje się, że kabel odznacza się na ścianie jak żyła na dłoni, a każde punktowe uderzenie kończy się przebiciem izolacji. Naprawa wymaga skuwania tynku w pasie o szerokości bruzdy, pogłębienia rowka i ponownego tynkowania. Koszt kilkakrotnie przewyższa to, co zaoszczędzono na pierwszym podejściu.

Zbyt głęboka bruzda bywa równie zgubna, choć efekty widać później. Ściana traci przekrój, a jeśli nacięcie trafi w strefę rozciąganą lub ścinaną, pojawiają się rysy ukośne. Najczęściej widać je w narożnikach okien, gdzie i tak koncentrują się naprężenia termiczne. Bruzda pozioma na wysokości jednego metra w ścianie nośnej dwudziestopięciocentymetrowej potrafi obniżyć jej nośność o kilkanaście procent. W skrajnych przypadkach dochodzi do zarysowania wieńca, a wtedy interwencja konstruktora staje się nieunikniona.

Estetyka, o której nikt nie mówi

Przebijające kable to nie jedyny problem wizualny. Równie często pojawiają się przebarwienia: tynk w miejscu bruzdy schnie inaczej niż reszta ściany, a po malowaniu widać wyraźną smugę. Przyczyną jest różnica w nasiąkliwości. Stara ściana ma jedną strukturę, a świeża zaprawa wypełniająca bruzdę drugą. Farba kładzie się nierównomiernie i od razu zdradza, gdzie biegną kable.

Rozwiązanie polega na zagruntowaniu wypełnionej bruzdy preparatem wyrównującym chłonność. Jedna warstwa gruntu, wyschnięcie, potem tynk i dopiero malowanie. Czasem potrzebne są dwie warstwy gruntu, jeśli ściana jest stara i bardzo chłonna. Bez tego zabiegu przebarwienia pojawią się po pierwszej zimie, gdy ściana zacznie oddawać wilgoć.

Co z bruzdami poziomymi

Strefa przypodłogowa to miejsce, gdzie wykonawcy najczęściej popełniają błędy. Prowadzenie kabla poziomo tuż nad listwą przypodłogową wydaje się wygodne, bo nie trzeba wiercić w stropie. Tyle że taka bruzda przecina ścianę w najbardziej obciążonej części i tworzy linię osłabienia. W domach jednorodzinnych konsekwencje bywają niewielkie, ale w blokach z wielkiej płyty każda taka bruzda to potencjalna katastrofa, bo ściana jest żebrowana i w środku biegną pionowe cięgna zbrojeniowe.

Wyjątkiem są ściany działowe o grubości do ośmiu centymetrów, gdzie bruzdy poziome są dopuszczalne na całej wysokości. Ściana działowa nie przenosi obciążeń konstrukcyjnych, więc nacięcie nie osłabia budynku. Mimo to głębokość bruzdy w takiej ścianie nie powinna przekraczać jednej trzeciej grubości, czyli dwóch, trzech centymetrów.

Checklist przed rozpoczęciem prac

• Materiał ściany: cegła, silikat, beton komórkowy, żelbet, wielka płyta, filigran.
• Lokalizacja instalacji: strefa przypodłogowa, podsufitowa, środkowa.
• Projekt budowlany: wymagany przy żelbecie i wielkiej płycie.
• Trasa kablowa: piony do gniazdek, brak poziomów w strefach zabronionych.
• Liczba przewodów w jednej bruździe: jeden do trzech w rurze ochronnej.
• Promienie łuków w narożnikach: minimum pięciokrotność średnicy rury.
• Warstwa tynku nad kablem: pięć milimetrów minimum, dziesięć do piętnastu w praktyce.
• Gruntowanie bruzdy przed tynkowaniem i malowaniem.

Wymiary bruzd w ścianach na instalację elektryczną sprowadzają się do trzech liczb: pięć milimetrów tynku, pięć centymetrów głębokości bruzdy, jedna trzecia grubości ściany. Wszystko powyżej tych wartości wymaga obliczeń, poniżej kończy się problemami. Warto zapamiętać te proporcje, zanim ekipa weźmie się za szlifierki, bo poprawki po tynkowaniu kosztują więcej niż staranne planowanie na starcie.
