Dobór kabli do instalacji elektrycznej – oto co musisz wiedzieć

Wybór przewodów do domowej sieci elektrycznej potrafi przyprawić o ból głowy nawet doświadczonego majsterkowicza. Z pozoru niewinna decyzja o grubości żyły może zaważyć na bezpieczeństwie całego budynku, a źle dobrany kabel to prosta droga do przegrzewania się instalacji, wybijania bezpieczników lub co gorsza do pożaru. Za chwilę zobaczysz, że za każdą normą i oznaczeniem kryje się konkretny mechanizm fizyczny, który sprawia, że dany przewód albo sprosta obciążeniu, albo zawiedzie w najmniej oczekiwanym momencie.

• Oznaczenia kabli jak je czytać
• Dobór przekroju przewodu a moc obwodu
• Kable do różnych pomieszczeń co warto uwzględnić
• Pytania i odpowiedzi dotyczące doboru kabli do instalacji elektrycznej

Oznaczenia kabli jak je czytać

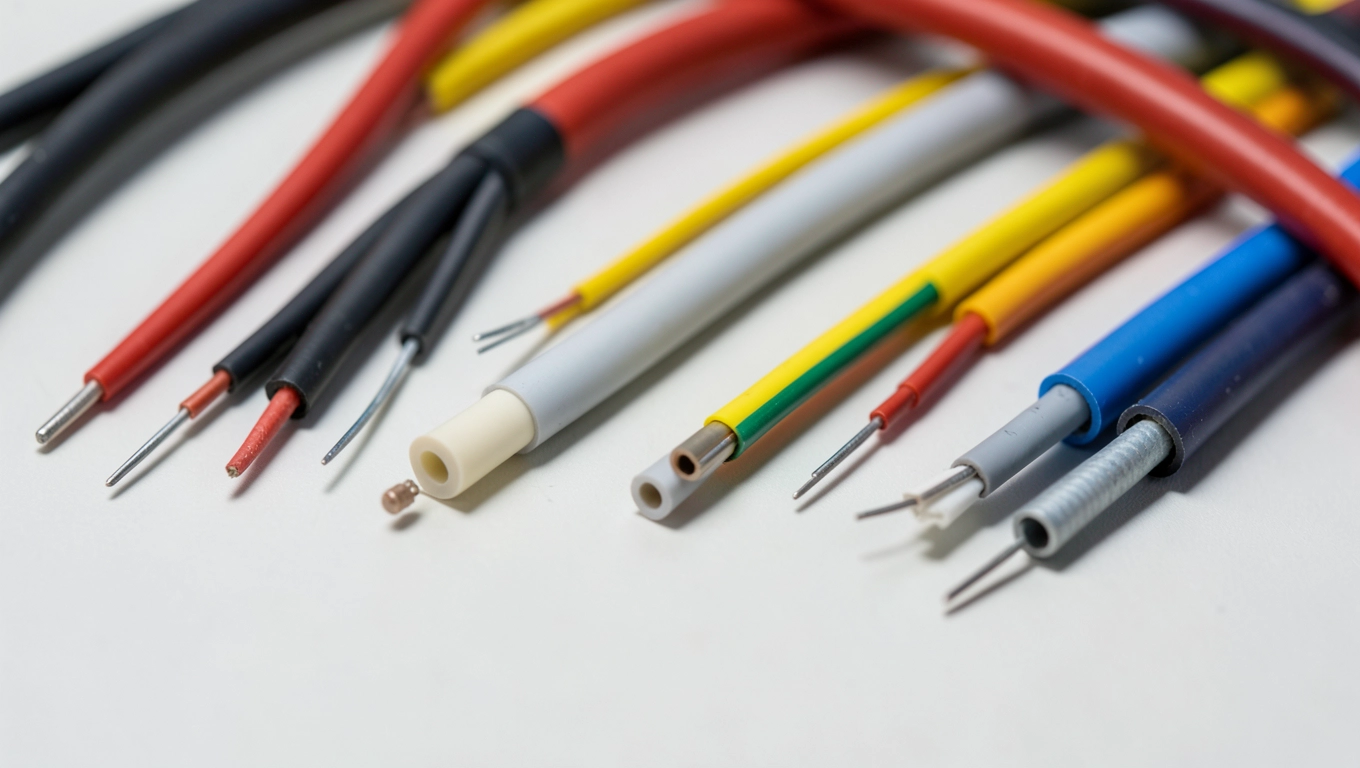

Każdy kabel wygląda jak zwykły kawałek plastiku z metalową żyłą w środku, ale jego powłoka kryje całą historię użytkową. Producent umieszcza na izolacji ciąg znaków, który doświadczony elektryk potrafi odczytać jak instrukcję obsługi. Składa się on z liter określających materiał żyły, rodzaj izolacji, liczbę żył oraz dodatkowe właściwości mechaniczne. Znajomość tych symboli pozwala błyskawicznie ocenić, czy dany przewód sprawdzi się w konkretnym miejscu instalacji.

Pierwsza litera mówi o materiale żyły roboczej aluminium oznaczamy literą A, natomiast miedź nie ma swojego symbolu, bo jest standardem w instalacjach wewnętrznych. Kolejne litery opisują materiał izolacji: G oznacza gumę, P poliwinyl, a R guma kauczukowa. Trzeci znak informuje o powłoce zewnętrznej, a po nim pojawia się cyfra określająca liczbę żył. I tak YDYp to przewód z żyłą miedzianą, izolacją poliwinilową, w powłoce poliwinilowej, płaski.

Oznaczenie przekroju podaje się w milimetrach kwadratowych i zawsze znajdziesz je na samej końcówce metrażu. Przekrój 2,5 mm² oznacza, że pole przekroju poprzecznego żyły wynosi właśnie tyle. Im większa wartość, tym grubsza żyła i tym wyższe obciążenie prądowe może przewód przenieść. Zasada jest prosta więcej amperów wymaga grubszego drutu, bo inaczej energia zamieni się w ciepło, które stopi izolację.

Normy techniczne nakazują stosowanie przewodów z certyfikatem zgodności z PN-EN 50525, co gwarantuje odpowiednią jakość miedzi i izolacji. Bez tego oznaczenia ryzykujesz, że tani chiński produkt pęknie po kilku miesiącach lub zapali się przy normalnym obciążeniu. Zawsze sprawdzaj, czy na opakowaniu widnieje znak CE oraz numer normy to podstawa świadomego zakupu.

Dodatkowe litery na końcu oznaczenia informują o specjalnych właściwościach. Litera H oznacza odporność na wysoką temperaturę, D linkę przewód giętki, N żyłę neutralną. Przewód linkowy sprawdza się tam, gdzie kabel musi się zginać wielokrotnie, na przykład przy podłączeniu odbiornika ruchomego. Z kolei w instalacjach stacjonarnych, ukrytych w tynku, stosuje się wyłącznie przewody jednodrutowe, które łatwiej wkłada się w rurki instalacyjne.

Dobór przekroju przewodu a moc obwodu

Moc pobierana przez odbiorniki w obwodzie decyduje o tym, jak grubego przewodu potrzebujesz. Podstawowa zależność jest banalna im więcej urządzeń podłączysz, tym grubszy drut musisz położyć. Problem pojawia się przy precyzyjnym obliczeniu, bo trzeba uwzględnić nie tylko sumę mocy nominalnej, ale też zjawisko jednoczesności. Lodówka, oświetlenie i wentylator rzadko pracują jednocześnie na pełnej mocy, więc norma przewiduje współczynnik korekcyjny.

Dla obwodu oświetleniowego przyjmuje się sumę mocy wszystkich opraw, natomiast dla gniazdek wartość zapotrzebowania oblicza się z pełnym obciążeniem największego odbiornika lub zsumowaną mocą przy współczynniku jednoczesności 0,8. Inżynierowie posługują się tablicami obciążalności długotrwałej, które podają dopuszczalny prąd dla danego przekroju w konkretnych warunkach prowadzenia przewodu. Przewód 1,5 mm² w rurce instalacyjnej przyjmuje maksymalnie 16 amperów, co przy napięciu 230 V oznacza około 3700 watów mocy.

Spadek napięcia to parameter, który początkujący elektrycy ignorują, a szkoda. Prąd płynący przez długi przewód napotyka opór, który rośnie wraz z jego długością. Efektem jest obniżenie napięcia docierającego do odbiornika. Norma dopuszcza maksymalny spadek na poziomie 3% dla instalacji odbiorczej. Dla przewodu 2,5 mm² prowadzonego na odległość 30 metrów obciążonego prądem 16 A spadek wyniesie około 2,7%, co jeszcze mieści się w normie. Przy 50 metrach i tym samym obciążeniu przekroczysz już limit, co oznacza, że musisz zwiększyć grubość żyły lub zmienić sposób prowadzenia instalacji.

Bezpiecznik dobiera się zawsze po przekroju przewodu, nigdy odwrotnie. Przewód 1,5 mm² zabezpieczasz bezpiecznikiem 10 A, 2,5 mm² 16 A, 4 mm² 20 A, a 6 mm² 25 A. Wartość znamionowa wkładki topikowej lub wyłącznika automatycznego nie może przekraczać obciążalności długotrwałej przewodu, bo wtedy ięży kabel zamiast bezpiecznik. To mechanizm chroniący instalację przed przeciążeniem nadmiar prądu generuje ciepło, które powoduje stopienie wkładki topikowej i przerwanie obwodu.

Jak obliczyć zapotrzebowanie na moc krok po kroku

Zacznij od spisania wszystkich urządzeń, które planujesz podłączyć do konkretnego obwodu. Każde z nich ma tabliczkę znamionową z mocą podaną w watach lub amperach. Jeśli podajesz moc w kilowatach, pomnóż przez 1000. Następnie zsumuj wszystkie wartości. Dla obwodu gniazdkowego w kuchni weź pod uwagę, że jednocześnie możesz włączyć mikrofalówkę, czajnik i toster razem może to być nawet 5000 watów, co wymaga przewodu 4 mm² i zabezpieczenia 20 A.

Kolejny krok to obliczenie prądu zależnego od napięcia w sieci. Dla prądu przemiennego 230 V stosuj wzór I = P / U, gdzie I to prąd w amperach, P moc w watach, U napięcie. Dla mocy 3680 W otrzymasz 16 A. Teraz sprawdź w tabeli obciążalności, jaki przekrój przewodu udźwignie taki prąd przez długie godziny bez przegrzewania. Dla 16 A potrzebujesz minimum 2,5 mm², ale jeśli przewód ma ponad 20 metrów, rozważ 4 mm² ze względu na spadek napięcia.

Kable do różnych pomieszczeń co warto uwzględnić

Kuchnia to najbardziej wymagające pomieszczenie w całym domu jeśli chodzi o instalację elektryczną. Panuje tu wysoka temperatura, wilgotność zmienna jak w saunie i ryzyko zachlapania. Kuchenka elektryczna pobiera od 6 do 10 kilowatów, więc wymaga osobnego obwodu z przewodem 6 mm² i gniazdem siłowym. Zmywarka, piekarnik i lodówka również potrzebują osobnych obwodów, bo ich jednoczesna praca potrafi przeciążyć wspólną linię. Wszystkie gniazdka w kuchni muszą mieć styk ochronny, a przewód prowadzony w odległości minimum 60 cm od krawędzi zlewu.

Łazienka stawia zupełnie inne wymagania. Woda i prąd to śmiertelne połączenie, dlatego norma dzieli przestrzeń na strefy ochronne. W strefie zero, czyli bezpośrednio przy wannie lub brodziku, nie wolno instalować żadnych urządzeń elektrycznych. W strefie pierwszej, do wysokości 225 cm, dozwolone są tylko obwody zasilające prysznic z podgrzewaczem przepływowym, oczywiście szczelnie zamknięte. Przewody prowadzi się wyłącznie pod tynkiem, bez puszek rozdzielczych w środku, a sam kabel musi mieć powłokę odporną na wilgoć i temperaturę do 70 stopni Celsjusza.

Pokój dziecięcy wymaga przewodów w wersji antypożarowej, szczególnie jeśli planujesz montaż oświetlenia przy łóżku lub biurku. Dzieci uwielbiają wkładać różne przedmioty w gniazdka, więc każde z nich powinno być wyposażone w zatyczki ochronne, a sam obwód zabezpieczony wyłącznikiem różnicowoprądowym 30 mA. Nie ma żadnych specjalnych wymagań dotyczących przekroju standardowe 2,5 mm² w zupełności wystarczy, ale warto zadbać o zapas mocy na przyszłość, bo nastolatek prędzej czy później zapełni pokój sprzętem elektronicznym.

Garaż i warsztat to miejsca gdzie instalacja musi znieść kurz, pył i zmienne warunki atmosferyczne. Jeśli planujesz używać elektronarzędzi o dużej mocy, jak spawarka czy kompresor, potrzebujesz obwodu 4 mm² z zabezpieczeniem 20 A. Przewody najlepiej prowadzić w rurkach stalowych lub peszlowych, które chronią przed uszkodzeniami mechanicznymi. W warsztacie warto zamontować osobne gniazdko siłowe przystanowisku pracy, zamiast rozbudowywać domową instalację o dziesiątki przedłużaczy plączących się pod nogami.

Kiedy unikać aluminium i stosować wyłącznie miedź

Współczesne przepisy budowlane dopuszczają aluminium w instalacjach o przekroju minimum 16 mm², ale w praktyce domowej prawie nigdy nie spotkasz tak grubego drutu. Aluminium ma prawie dwa razy większy opór właściwy niż miedź, co oznacza, że przy tym samym przekroju grzeje się mocniej. Ponadto aluminium reaguje z niektórymi metalami, szczególnie z miedzią, powodując korozję kontaktową. Miejsca połączeń aluminiowo-miedziowych wymagają specjalnych złączek przejściowych, inaczej styk się poluzuje i zacznie .

Dla instalacji domowej jedynym rozsądnym wyborem pozostaje miedź. Kosztuje około trzy razy więcej za kilogram, ale jej przewodnictwo i trwałość są nieporównywalnie lepsze. Żyła miedziana wytrzymuje setki cykli zginania bez pękania, zachowuje właściwości przez dekady i nie wymaga konserwacji połączeń. Jeśli kupiłeś mieszkanie z aluminiową instalacją z lat siedemdziesiątych, rozważ jej wymianę podczas generalnego remontu oszczędności na kablu szybko pochłonie awaryjność i koszty napraw.

Każde połączenie przewodów stanowi potencjalne miejsce awarii, dlatego stosuj wyłącznie zaciski śrubowe lub złączki samozaciskowe przeznaczone do danego typu przewodu. Skręcanie żył gołymi rękami i owinięcie taśmą izolacyjną to rozwiązanie na chwilę, które prędzej czy później doprowadzi do zwarcia. Profesjonalny elektryk wie, że solidne połączenie to podstawa bezpiecznej instalacji, a materiał ma znaczenie drugorzędne.
