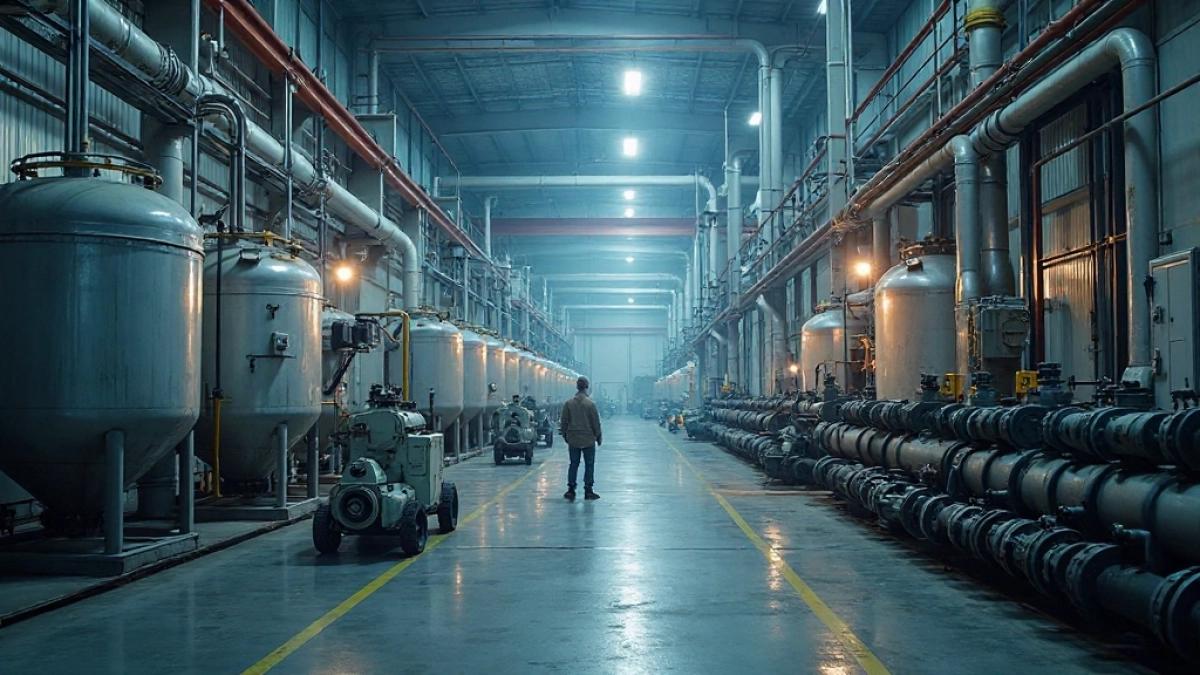

Inwentaryzacja instalacji procesowych bez przestojów i kar

Telefon od inspektora wisi w powietrzu, a na biurku leżą rysunki sprzed trzydziestu lat, na których połowa oznaczeń nie pokrywa się z tym, co faktycznie stoi na hali. Brak aktualnej dokumentacji procesowej potrafi zatrzymać produkcję, zamknąć linię na czas kontroli albo zamienić planowaną modernizację w kosztowną improwizację. Inwentaryzacja instalacji procesowych to jedyna rozsądna odpowiedź w takiej sytuacji, ale diabeł tkwi w szczegółach: nie chodzi o narysowanie schematu, lecz o odtworzenie stanu rzeczywistego z milimetrową dokładnością, ocenę wytrzymałości i przygotowanie dokumentu, który przejdzie każdy audyt.

• Kiedy musisz zlecić inwentaryzację instalacji ATEX
• Etapy odtworzenia dokumentacji instalacji procesowej
• Model 3D instalacji procesowej i analiza MES
• Trzy realizacje z różnych branż
• Jak wybrać wykonawcę odtworzenia dokumentacji instalacji procesowej
• Najczęstsze błędy przy inwentaryzacji
• ROI z inwestycji w dokumentację
• Checklist: kiedy potrzebujesz inwentaryzacji
• Checklist: co powinien zawierać raport końcowy

Kiedy musisz zlecić inwentaryzację instalacji ATEX

Sygnalne iskry pojawiają się wcześniej, niż większość zakładów chce przyznać. Pierwszy to brak dokumentacji powykonawczej albo dokumentacja, w której średnice rurociągów, rzędne i przebiegi nie zgadzają się z tym, co widać na hali. Drugi to planowana rozbudowa, zmiana surowca albo nowa linia technologiczna, której nie da się zaprojektować bez wiarygodnej bazy geometrycznej. Trzeci to wymóg prawny: dyrektywa ATEX 2014/34/UE, polskie rozporządzenie w sprawie minimalnych wymagań dla urządzeń i systemów ochronnych przeznaczonych do użytku w atmosferach potencjalnie wybuchowych, norma PN-EN 14491 dotycząca systemów ochrony przed eksplozją pyłu czy przepisy o dozorze technicznym i Państwowej Inspekcji Pracy.

Sygnały ostrzegawcze można zebrać w krótką listę, którą warto wydrukować i powiesić w dziale technicznym:

• Dokumentacja powykonawcza nie istnieje lub powstała przed ostatnią modernizacją.
• Przebieg rurociągów na rysunku nie odpowiada temu, co widać na hali.
• Produkcja korzysta ze stref Ex, ale brakuje klasyfikacji strefowej lub jest przestarzała.
• Ubezpieczyciel odmawia polisy albo podnosi składkę po kontroli.
• Zakład został przejęty po innym właścicielu i nikt nie wie, co dokładnie stoi za ścianą.
• Planowana inwestycja wymaga odcięcia, przebudowy albo wpięcia nowego węzła w istniejącą instalację.

Konsekwencje braku aktualnej dokumentacji bywają bardzo konkretne. Audytor UDT wstrzymuje rozruch, PIP nakłada karę, ubezpieczyciel wypowiada umowę. W strefie zagrożenia wybuchem pyłu dochodzi jeszcze jeden wymiar: nie wiadomo, czy konstrukcja zbiornika, cyklonu czy rurociągu wytrzyma ciśnienie wybuchu, więc nie sposób dobrać właściwych membran, klap czy systemów tłumienia.

Skala problemu w liczbach

W polskim przemyśle cementowym, spożywczym, drzewnym i chemicznym typowy zakład posiada od kilkuset metrów do kilku kilometrów rurociągów procesowych, kilkadziesiąt zbiorników, cyklonów i podajników. Sama powierzchnia hal często przekracza 5000 m². Ręczne pomiary takiej instalacji zajmują tygodnie i obarczone są błędem rzędu kilku procent. Skanowanie laserowe 3D pozwala skrócić ten czas do kilku dni, a dokładność punktową utrzymać na poziomie ±2 mm na dystansie 25 m. To różnica między dokumentem do szuflady a dokumentem, na którym można oprzeć modernizację za kilka milionów złotych.

Uwaga: każdy dzień zwłoki z inwentaryzacją w strefie Ex to dodatkowe ryzyko prawne i finansowe. Temat nie poczeka na koniec kwartału.

Etapy odtworzenia dokumentacji instalacji procesowej

Procedura dzieli się na sześć kroków, które warto poznać, zanim usiądzie się do rozmowy z wykonawcą. Zrozumienie kolejności i celu każdego etapu ułatwia ocenę ofert, w których połowa pozycji brzmi jak żargon.

Analiza istniejącej dokumentacji

Zanim ekipa pomiarowa wjedzie na halę, doświadczony zespół inżynierski przerabia wszystko, co zakład posiada: rysunki izometryczne, schematy P&ID, protokoły z remontów, dokumentację zbiorników, świadectwa UDT. Na tym etapie odsiewa się to, co da się wykorzystać, od tego, co trzeba zweryfikować pomiarem. Pozwala to skrócić prace terenowe i z wyprzedzeniem zidentyfikować miejsca newralgiczne, na przykład strefy przejściowe między materiałami czy odcinki narażone na korozję.

Wizja lokalna i pomiary terenowe

Na halę wchodzi ekipa z tachimetrem, dalmierzem laserowym albo skanerem 3D, w zależności od skali instalacji i wymaganej dokładności. Mierzone są średnice rurociągów, grubości ścianek, rzędne, przebiegi, gabaryty urządzeń, położenie podpór, kompensatorów i armatury. W strefach Ex używa się sprzętu w wykonaniu przeciwwybuchowym, a każdy pomiar fotografuje się z metryczką. Całość uzupełniają szkice sytuacyjne, bez których chmura punktów pozostaje jedynie trójwymiarową chmurą.

Dokumentacja fotograficzna i szkice

Fotografia w inwentaryzacji procesowej pełni podwójną rolę. Po pierwsze, dokumentuje stan urządzeń, ślady korozji, uszkodzenia izolacji, nieszczelności. Po drugie, pozwala powiązać punkt w modelu CAD z konkretnym miejscem na hali, co przyda się później przy remoncie albo analizie przyczyn awarii. Szkice sytuacyjne, wykonywane na papierze milimetrowym lub tablecie, stanowią pomost między rzeczywistością a modelem cyfrowym.

Model CAD 3D i klasyfikacja strefowa

Z chmury punktów powstaje model 3D instalacji w środowisku CAD, najczęściej w programach SolidWorks, AutoCAD Plant 3D, Inventor lub PDMS/E3D. Model zawiera wszystkie istotne elementy: rurociągi z podziałem na średnice i materiały, zbiorniki, pompy, wymienniki, zawory, podpory. Na jego podstawie wyznacza się strefy zagrożenia wybuchem zgodnie z PN-EN 60079-10-1 (dla gazów) i PN-EN 60079-10-2 (dla pyłów).

Analiza MES i ocena wytrzymałości

Tu zaczyna się prawdziwa inżynieria. Model 3D trafia do środowiska MES, na przykład Ansys, Abaqus lub SolidWorks Simulation, gdzie poddaje się go obciążeniom statycznym, dynamicznym i termicznym. W przypadku instalacji ATEX kluczowe jest sprawdzenie, czy konstrukcja zbiornika, cyklonu czy rurociągu wytrzymuje ciśnienie wybuchu pyłu (p_max i K_st) przy założonych parametrach ochrony. Analiza wskazuje miejsca krytyczne, w których naprężenia przekraczają dopuszczalne wartości dla danego materiału.

Raport końcowy i rekomendacje

Dobry raport to nie broszura z kolorowymi renderami. Powinien zawierać: opis metodyki pomiarów z podaniem klasy dokładności, zestawienie zinwentaryzowanych elementów, model CAD 3D w formacie otwartym, modele MES z wizualizacją naprężeń, klasyfikację stref Ex, wykaz niezgodności z wcześniejszą dokumentacją oraz konkretne rekomendacje: wymienić, wzmocnić, zabezpieczyć. Każda rekomendacja musi mieć uzasadnienie obliczeniowe, a każda tabela z wynikami MES odniesienie do normy i przyjętych współczynników bezpieczeństwa.

Wskazówka: przy odbiorze raportu poproś o pliki źródłowe modelu 3D i siatki MES, nie tylko rendery. Pliki umożliwią późniejsze modyfikacje bez angażowania wykonawcy od zera.

Model 3D instalacji procesowej i analiza MES

Samo posiadanie trójwymiarowego modelu to dziś standard, ale diabeł tkwi w szczegółach implementacji. CAD 2D wciąż ma sens przy prostych instalacjach pomocniczych, w których priorytetem jest szybkość i niski koszt. Przy złożonych węzłach, gęstej armaturze i konieczności wykrywania kolizji zdecydowanie wygrywa CAD 3D, a tam, gdzie pojawia się pytanie o bezpieczeństwo konstrukcji, jedynym wiarygodnym narzędziem pozostaje analiza MES.

Analiza MES w praktyce

Wyobraź sobie zbiornik pyłu o średnicy 4 m i wysokości 8 m, wykonany ze stali S235 o grubości ścianki 6 mm. Norma PN-EN 14491 wymaga, by konstrukcja wytrzymała zredukowane ciśnienie wybuchu p_red, równe na przykład 0,4 bar, przy współczynniku bezpieczeństwa 1,5. Model MES pokazuje, że naprężenia obwodowe w dolnej strefie przekraczają 180 MPa, podczas gdy dopuszczalne dla S235 wynoszą około 140 MPa. Zamiast wymieniać zbiornik na nowy, co przy tego typu urządzeniu oznacza koszt rzędu 150 000 do 300 000 zł, inżynier projektuje lokalne wzmocnienie z płaszczem stalowym i żebrami. Koszt wzmocnienia rzadko przekracza 25 000 do 40 000 zł, a czas realizacji skraca się z tygodni do dni.

Takich przykładów są setki. Cyklon odpylający, w którym naprężenia skupiają się przy króćcu wylotowym. Rurociąg transportu pyłu węglowego, gdzie erozja połączeń kołnierzowych wymaga lokalnego pogrubienia ścianki z 4 do 6 mm. Kanał nawiewny do suszarni, w którym cykliczne nagrzewanie i chłodzenie powoduje zmęczenie materiału. Każdy z tych elementów analizuje się osobno, ale dane wejściowe pochodzą z jednego, spójnego modelu 3D.

Trzy realizacje z różnych branż

Najlepiej uczyć się na konkretach. Poniżej trzy skrócone przykłady z zupełnie różnych sektorów, które pokazują skalę i sens inwestycji w rzetelną inwentaryzację.

Cementownia: młynownia węgla

Pył węglowy to jedna z najbardziej wybuchowych frakcji w przemyśle. W młynowni, gdzie pracują suszarki, separatory i podajniki ślimakowe, ryzyko zapłonu jest realne i dobrze udokumentowane w literaturze branżowej. Ekipa pomiarowa wykonała skanowanie laserowe 3D całego węzła o powierzchni około 1200 m², następnie w środowisku CAD odtworzono wszystkie rurociągi transportowe, cyklony i filtry. Model MES wykazał, że jeden z cyklonów nie spełnia warunku minimalnej wytrzymałości konstrukcyjnej przy założonym ciśnieniu wybuchu. Zamiast wymiany, która wymagałaby wyłączenia młynowni na trzy tygodnie, zaprojektowano wzmocnienie płaszczowe, zrealizowane w pięć dni. Inwestycja zwróciła się w ciągu pierwszego kwartału eksploatacji.

Zakład spożywczy: linia mleczarni

W zakładzie mleczarskim po przejęciu przez nowego właściciela okazało się, że dokumentacja powykonawcza jest niekompletna i częściowo sprzeczna z tym, co stoi na hali. Nowy inwestor planował rozbudowę o drugą linię pasteryzacji. Bez wiarygodnej bazy geometrycznej projektant nie mógł zaprojektować wpięcia nowej linii w istniejącą instalację CIP i instalację parową. Inwentaryzacja objęła około 1800 m rurociągów ze stali nierdzewnej, 24 zbiorniki, 12 wymienników ciepła i pełną armaturę. Model 3D posłużył nie tylko do zaprojektowania rozbudowy, ale też do aktualizacji klasyfikacji stref Ex i dokumentacji dla UDT. Czas realizacji: cztery tygodnie, w tym dwa tygodnie pomiarów na hali pracującej.

Sortownia odpadów: linia doczyszczania

Sortownia odpadów komunalnych to instalacja hybrydowa: taśmociągi, separatory optyczne, prasy, sita, cyklony. Wiele elementów pochodzi od różnych dostawców i nie ma wspólnej dokumentacji. Podczas rutynowej kontroli PIP stwierdzono brak aktualnej klasyfikacji stref zagrożenia wybuchem pyłu papierowego i tworzywowego. Właściciel zlecił inwentaryzację, która objęła 24 maszyny, około 900 m kanałów nawiewnych i 14 cyklonów. Model MES wykazał, że jeden z cyklonów ma ślady korozji przy króćcu wylotowym i nie spełnia wymagań wytrzymałościowych. Zamiast wymiany, wykonano spawanie naprawcze z późniejszym wzmocnieniem żebrowaniem. Łączny koszt inwentaryzacji i naprawy nie przekroczył 15% wartości wymiany cyklonu.

Jak wybrać wykonawcę odtworzenia dokumentacji instalacji procesowej

Rynek usług inwentaryzacyjnych w Polsce jest nierówny. Jedni wykonawcy specjalizują się w budynkach i kubaturach, inni w instalacjach procesowych. Różnica jest fundamentalna: w budynku liczy się geometria pomieszczeń, w instalacji liczy się każdy zawór, każda średnica, każdy materiał. Wybór wykonawcy, który „robi skanowanie 3D", ale nie ma doświadczenia procesowego, kończy się zazwyczaj modelem pięknym wizualnie, lecz bezużytecznym inżynieryjnie.

Cechy, które naprawdę mają znaczenie

Doświadczenie w branży procesowej widać w pytaniach, które wykonawca zadaje na pierwszym spotkaniu. Jeśli pyta o media, temperatury robocze, klasyfikację stref Ex i historię remontów, to dobry znak. Jeśli pycha o liczbę punktów w chmurze i rozdzielczość renderu, lepiej szukać dalej. Własne zaplecze MES i CAD 3D, z certyfikowanymi inżynierami, pozwala zamknąć całość w jednym kontrakcie zamiast rozbijać ją na trzech podwykonawców.

Certyfikaty i referencje

Warto sprawdzić, czy wykonawca realizował zlecenia w strefach Ex i czy posiada referencje z konkretnej branży. Certyfikaty jakości ISO 9001 i ISO 14001 są przydatne, ale nie wystarczające. Liczy się doświadczenie mierzone liczbą zrealizowanych projektów, znajomością norm PN-EN 14491, PN-EN 60079 i umiejętnością pracy w środowisku zakładu czynnego, często w trybie ciągłym, bez możliwości wyłączenia produkcji.

Orientacyjny koszt i czas trwania

Nie istnieje uniwersalny cennik, bo każda instalacja jest inna. Orientacyjnie można przyjąć następujące widełki:

• Skanowanie laserowe 3D hali: od 0,8 do 2,5 zł/m² powierzchni, w zależności od gęstości orurowania i dostępności.
• Opracowanie modelu CAD 3D instalacji: od 120 do 350 zł/metr rurociągu dla średnic do DN 300.
• Analiza MES pojedynczego urządzenia: od 4500 do 18000 zł, w zależności od złożoności geometrii i zakresu obciążeń.
• Raport końcowy z rekomendacjami: zwykle wliczony w cenę analizy, ale warto to potwierdzić.

Czas trwania typowego zlecenia waha się od dwóch tygodni dla niewielkiej instalacji do trzech miesięcy dla rozbudowanego zakładu. Pomiar terenowy zajmuje zwykle od 20 do 40% całego czasu, reszta to opracowanie modelu, obliczenia i raport.

Najczęstsze błędy przy inwentaryzacji

Pierwszy błąd to zbyt wąski zakres. Zleceniodawca ogranicza inwentaryzację do wybranej linii albo wybranych urządzeń, licząc na oszczędność. W praktyce okazuje się, że modernizacja jednej linii wymaga danych z sąsiednich węzłów i całej infrastruktury pomocniczej. Drugi błąd to pominięcie wizji lokalnej i analiza wyłącznie na podstawie istniejącej dokumentacji. To prosta droga do modelu, który wygląda poprawnie, ale nie pokrywa się ze stanem faktycznym.

Trzeci błąd to rezygnacja z analizy MES. Inwestor traktuje ją jako zbędny koszt, podczas gdy to właśnie MES pokazuje, czy konstrukcja w ogóle nadaje się do dalszej eksploatacji. Czwarta pułapka to traktowanie dokumentacji jako produktu biurowego, segregowanego do szafy. Raport powinien być żywym narzędziem: aktualizowanym po każdej modernizacji, wykorzystywanym przy remontach, awariach i audytach.

ROI z inwestycji w dokumentację

Zwrot z inwestycji w inwentaryzację najłatwiej pokazać na konkretnych liczbach. Koszt zlecenia dla średniej wielkości zakładu to zwykle od 80 000 do 250 000 zł. Po drugiej stronie mamy: uniknięcie kary administracyjnej (od 5000 do 50 000 zł za sam brak dokumentacji w strefie Ex), skrócenie przestoju remontowego (każdy dzień przestoju linii produkcyjnej to koszt rzędu 20 000 do 150 000 zł w zależności od branży), redukcję kosztów zabezpieczeń (wzmocnienie zamiast wymiany oszczędza zwykle 60 do 80% wartości urządzenia) oraz obniżenie składki ubezpieczeniowej (ubezpieczyciele premiuje zakłady z aktualną dokumentacją).

Dodatkowa, trudno mierzalna korzyść to spokój. Audytor widzi kompletną, aktualną dokumentację i nie wstrzymuje produkcji. Ubezpieczyciel nie podnosi polisy. Projektant modernizacji nie improwizuje. To wszystko procentuje przez lata eksploatacji.

Checklist: kiedy potrzebujesz inwentaryzacji

• Dokumentacja powykonawcza nie istnieje, jest niekompletna lub niezgodna ze stanem faktycznym.
• Planujesz modernizację, rozbudowę lub zmianę technologii.
• Instalacja pracuje w strefie zagrożenia wybuchem i wymaga klasyfikacji strefowej.
• Ubezpieczyciel, audytor UDT lub PIP zgłosił uwagi dotyczące dokumentacji.
• Zakład został przejęty i wymaga pełnego rozpoznania infrastruktury.
• Koszt potencjalnego przestoju przewyższa koszt inwentaryzacji, a to niemal zawsze.

Checklist: co powinien zawierać raport końcowy

• Opis metodyki pomiarów i klasy dokładności sprzętu.
• Zestawienie zinwentaryzowanych elementów z podziałem na media i materiały.
• Model CAD 3D w formacie otwartym oraz rysunki izometryczne.
• Wyniki analizy MES z wizualizacją naprężeń i odniesieniem do norm.
• Aktualna klasyfikacja stref Ex zgodna z PN-EN 60079-10-1 i PN-EN 60079-10-2.
• Lista niezgodności z wcześniejszą dokumentacją.
• Konkretne rekomendacje wraz z uzasadnieniem obliczeniowym i szacunkowym kosztem wdrożenia.

Uwaga: raport bez modelu źródłowego i obliczeń MES to dokumentacja dekoracyjna. W razie audytu albo awarii nie obroni się przed niczym.

Inwentaryzacja instalacji procesowych to nie pozycja do odłożenia na przyszły rok. To fundament, na którym opiera się bezpieczeństwo, ciągłość produkcji i realne oszczędności przy każdej kolejnej inwestycji. Pierwszy krok to krótka rozmowa z doświadczonym zespołem, wizja lokalna i wstępna wycena. Bez zobowiązań, za to z konkretną odpowiedzią na pytanie, czego naprawdę potrzebuje dana instalacja.

Źródła danych i akty prawne: Dyrektywa ATEX 2014/34/UE, rozporządzenie Ministra Rozwoju z dnia 6 czerwca 2016 r. w sprawie minimalnych wymagań dla urządzeń i systemów ochronnych przeznaczonych do użytku w atmosferach potencjalnie wybuchowych (Dz. U. 2016 poz. 266), PN-EN 14491 (systemy ochrony przed eksplozją pyłu), PN-EN 60079-10-1 i PN-EN 60079-10-2 (klasyfikacja stref zagrożenia wybuchem), PN-EN 13463 (urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem), ustawa o dozorze technicznym, dyrektywa maszynowa 2006/42/WE. Strony referencyjne: PKN (polski Komitet Normalizacyjny), EUR-Lex, Dziennik Ustaw (dziennikustaw.gov.pl).
