Instalator pomp ciepła i jego narzędzia montażowe

Jeśli rozglądasz się za narzędziami do montażu pompy ciepła, prawdopodobnie masz już wybrany model urządzenia i zastanawiasz się, czym różni się profesjonalny warsztat instalatora od chałupniczego zestawu z marketu. Ta różnica bywa kosztowna niewłaściwe dokręcenie połączenia albo zaniechanie próżniowania układu potrafi zepsuć sprężarkę wartą kilkanaście tysięcy złotych. W tekście znajdziesz pełną listę wyposażenia, podzieloną według zastosowania i budżetu, z konkretnymi widełkami cenowymi oraz wskazaniem, na czym absolutnie nie oszczędzać, a gdzie można rozważyć tańszy zamiennik.

• Klucz dynamometryczny i pompa próżniowa serce wyposażenia instalatora pomp ciepła
• Lista narzędzi instalatora pomp ciepła dla początkujących i zaawansowanych
• BHP przy montażu pompy ciepła czego nie może pominąć instalator pomp ciepła
• Najczęstsze błędy początkujących instalatorów pomp ciepła
• Konserwacja narzędzi przedłużanie żywotności sprzętu
• Najczęściej zadawane pytania

Klucz dynamometryczny i pompa próżniowa serce wyposażenia instalatora pomp ciepła

Klucz dynamometryczny to narzędzie, które odróżnia rzemieślnika od amatora. Połączenia hydrauliczne w obiegu chłodniczym wymagają dokładnego momentu obrotowego zbyt luźne zaciskanie powoduje nieszczelność i ubytek czynnika roboczego, zbyt mocne niszczy uszczelkę lub gwint. Najczęściej stosowane zakresy to 10-60 Nm dla połączeń mosiężnych oraz 40-200 Nm dla większych śrubunków. Mechanizm zapadkowy z grzechotką pozwala usłyszeć charakterystyczne „kliknięcie” w momencie osiągnięcia zadanej wartości, co eliminuje zgadywanie i zapewnia powtarzalność.

Dobry klucz dynamometryczny kosztuje od 400 do 1500 zł, a jego żywotność liczona w cyklach dokręceń sięga kilkunastu tysięcy operacji. Warto wybierać modele z certyfikatem kalibracji po dwóch latach intensywnej pracy nawet najlepsze urządzenie traci dokładność i wymaga ponownej legalizacji w serwisie. Tanie klucze z nieoznakowanych źródeł potrafią wskazywać moment z błędem 15-20%, co w praktyce oznacza albo przeciekające przyłącze, albo zerwany szpilka zaworu.

Pompa próżniowa pełni rolę absolutnie krytyczną. Jej zadaniem jest usunięcie powietrza i wilgoci z układu chłodniczego przed napełnieniem czynnikiem nawet kilka gramów wody reaguje z olejem sprężarki, tworząc kwasy niszczące uzwojenie silnika. Profesjonalne pompy dwustopniowe osiągają próżnię rzędu 10 mikronów (0,01 mbar), podczas gdy urządzenia jednokomorowe zatrzymują się na poziomie 50-100 mikronów wystarczającym dla mniejszych instalacji, ryzykownym przy systemach powyżej 12 kW.

Cena profesjonalnej pompy próżniowej zaczyna się od 1200 zł, a renomowane modele sięgają 4500 zł. Decydując się na najtańszy segment, trzeba liczyć się z częstszą wymianą oleju, głośniejszą pracą i krótszą żywotnością. Z doświadczenia inwestycja zwraca się po pięciu, sześciu sezonach, gdyż awaria sprężarki spowodowana zawilgoceniem układu kosztuje więcej niż dziesięć pomp próżniowych.

Uwaga gwarancyjna: większość producentów pomp ciepła uzależnia utrzymanie gwarancji od zastosowania kalibrowanego klucza dynamometrycznego i pompy próżniowej z atestem. Próba montażu przy użyciu przypadkowych narzędzi może skutkować odmową naprawy gwarancyjnej nawet w przypadku wady fabrycznej urządzenia.

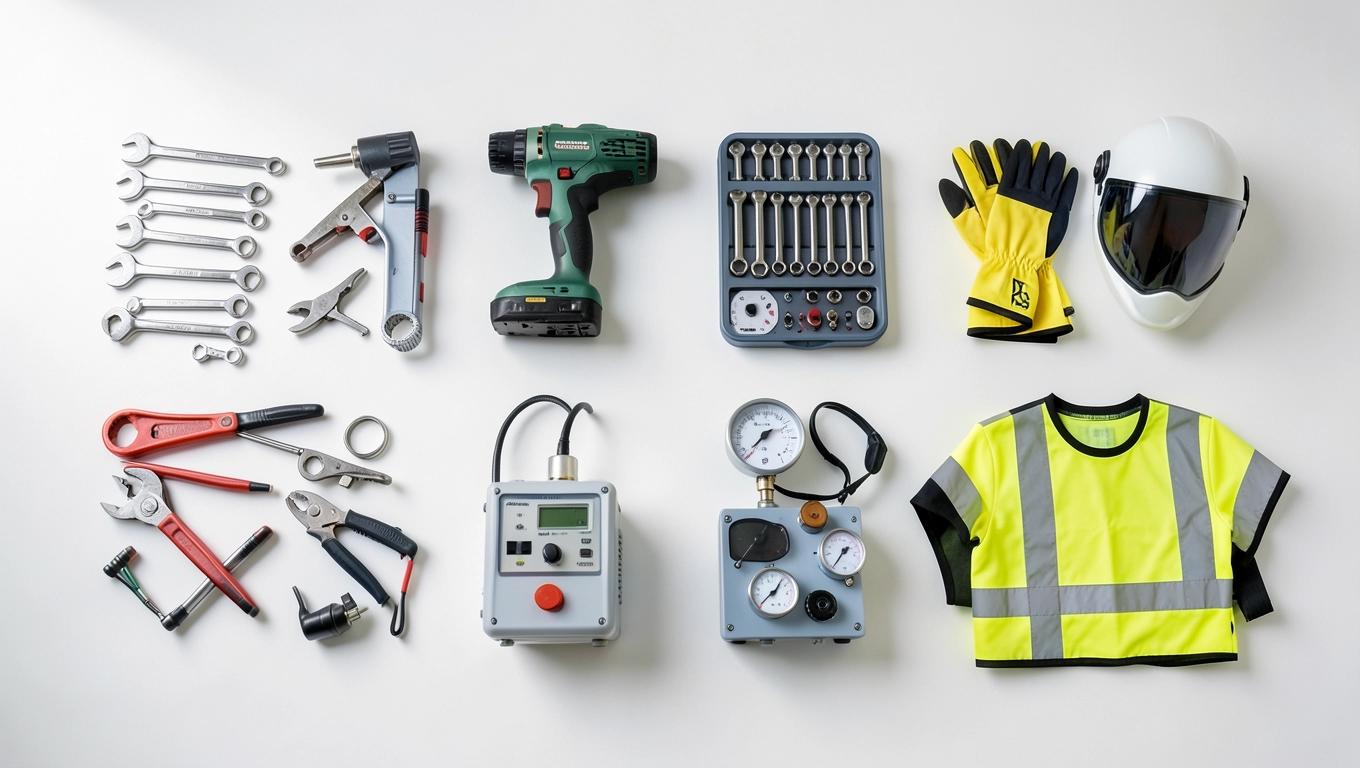

Lista narzędzi instalatora pomp ciepła dla początkujących i zaawansowanych

Pełne wyposażenie instalatora pomp ciepła dzieli się na pięć kategorii: narzędzia do połączeń hydraulicznych, sprzęt montażowy, przyrządy pomiarowe, urządzenia specjalistyczne oraz środki ochrony indywidualnej. W praktyce oznacza to kilkadziesiąt pozycji w skrzynce narzędziowej od szczypiec do rur miedzianych po kamerę termowizyjną za kilkanaście tysięcy złotych.

Do połączeń hydraulicznych instalator potrzebuje zestawu kluczy płasko-oczkowych w rozmiarach 17-32 mm, szczypiec do rur miedzianych (tzw. kowadełkowych), obcinarki rolkowej oraz zaginarki sprężynowej do precyzyjnego formowania łuków. Klucze niezawodne pochodzą od uznanych producentów narzędzi ręcznych, choć w tym segmencie różnica cenowa między marką a budżetowym odpowiednikiem nie jest tak drastyczna jak w przypadku klucza dynamometrycznego.

Sprzęt montażowy obejmuje wiertarkę udarową z kompletem wierteł do betonu (8-16 mm), wkrętarkę akumulatorową z zapasowymi bateriami, młotek udarowy do kotew chemicznych oraz poziomicę laserową z dokładnością 0,2 mm/m. Poziomica laserowa liniowa zastępuje klasyczną libelę wszędzie tam, gdzie trzeba ustawić jednostkę zewnętrzną w idealnym poziomie przekrzywiona sprężarka pracuje głośniej i szybciej się zużywa.

Przyrządy pomiarowe stanowią osobną grupę wartą osobnej inwestycji. Manometry do czynnika chłodniczego (wysokiego i niskiego ciśnienia) pozwalają ocenić stan sprężarki i poprawność napełnienia, miernik próżniowy kontroluje szczelność układu po odpompowaniu, a kamera termowizyjna ujawnia mostki termiczne, nieszczelności izolacji oraz błędy w rozłożeniu ogrzewania podłogowego. Termometr kontaktowy z sondą K-typu uzupełnia zestaw o pomiary temperatury zasilania i powrotu.

Urządzenia specjalistyczne to domena zaawansowanych instalatorów. Pompa próżniowa, lutownica na gaz techniczny (palnik turystyczny nie wystarczy), nóż do nacinania izolacji Armaflex oraz przyrząd do zaciskania złączek zaciskowych na rurach wielowarstwowych każde z nich ma konkretne zastosowanie. Warto doposażyć warsztat w rozwijak do rur miedzianych z rolką prowadzącą, który eliminuje efekt pamięci kształtu i pozwala prowadzić instalację estetycznie.

Tabela porównawcza kluczowych narzędzi

Ścieżka zakupowa dla trzech budżetów

Budżet 500 zł absolutne minimum dla osobnika, który montuje jedną pompę ciepła rocznie. Wystarczą: klucz dynamometryczny używany (sprawdzony), manometr klasy 1,6, szczypce do rur, wiertarka z kompletem wierteł i podstawowa poziomica. Brakuje pompy próżniowej w takim scenariuszu lepiej ją wypożyczyć za 100-150 zł dziennie niż kupować używaną w nieznanym stanie.

Budżet 2000 zł realny start dla początkującego instalatora. Nowy klucz dynamometryczny, pompa próżniowa jednokomorowa, manometry, zestaw kluczy, obcinarka do rur, poziomica laserowa i podstawowy sprzęt BHP. W tej konfiguracji można bezpiecznie montować pompy do 9 kW, choć praca z większymi systemami wymaga już dokładniejszego oprzyrządowania.

Budżet 5000 zł warsztat poważnego fachowca. Dwustopniowa pompa próżniowa, klucz dynamometryczny z kalibracją, kamera termowizyjna klasy średniej, rozwijak do rur, lutownica profesjonalna, pełny zestaw BHP z uprzężą i kompletem przyrządów pomiarowych. Na tym poziomie wyposażenia można świadczyć usługi z dwuletnią gwarancją na własny montaż.

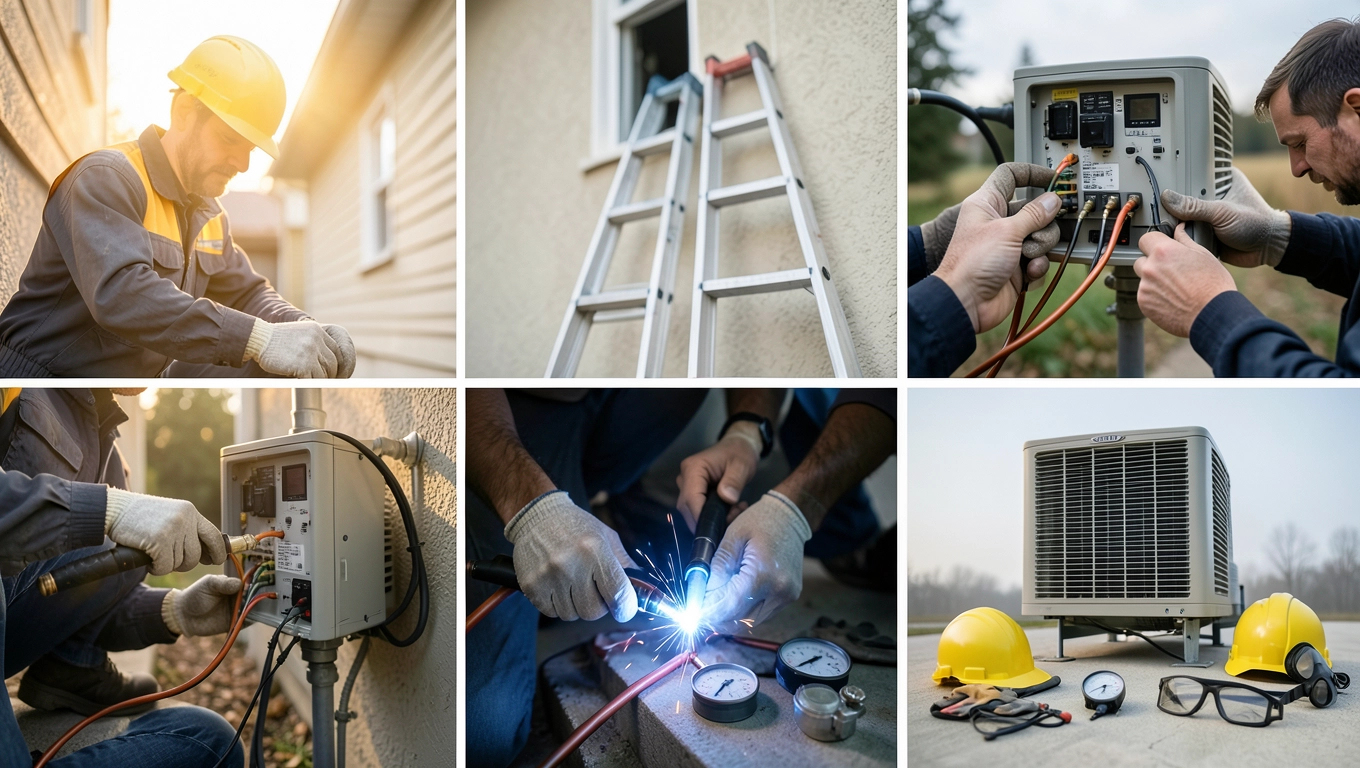

BHP przy montażu pompy ciepła czego nie może pominąć instalator pomp ciepła

Praca przy pompie ciepła łączy kilka kategorii ryzyka: praca na wysokości, kontakt z czynnikiem chłodniczym, obsługa urządzeń elektrycznych pod napięciem oraz praca z otwartym ogniem przy lutowaniu. Każda z tych kategorii wymaga odrębnego zestawu środków ochrony i procedur. Zlekceważenie którejkolwiek grozi nie tylko utratą zdrowia, ale też odmową ubezpieczenia wypadkowego.

Podstawowy zestaw BHP obejmuje rękawice ochronne (nitrylowe lub skórzane w zależności od zadania), okulary ochronne z bocznymi osłonami (przy lutowaniu zamknięte gogle), kask podczas montażu jednostki zewnętrznej na dachu lub na ścianie budynku wielokondygnacyjnego oraz uprząż bezpieczeństwa z linką asekuracyjną przy pracy powyżej 2 metrów. Norma PN-EN 361 klasyfikuje uprzęże według wytrzymałości i sposobu mocowania wybór konkretnego modelu zależy od konstrukcji dachu i częstotliwości pracy.

Szczególną uwagę trzeba zwrócić na kontakt z czynnikiem chłodniczym. Nowoczesne czynniki typu R32 są klasyfikowane jako lekko palne (A2L), co oznacza konieczność unikania otwartego ognia w bezpośrednim otoczeniu i stosowania detektora wycieków. Wentylowanie pomieszczenia, w którym odbywa się napełnianie, to obowiązek wynikający z normy PN-EN 378. Przy okazji warto zaopatrzyć się w maskę z filtrem pochłaniającym opary organiczne nawet krótka ekspozycja na wysokie stężenie czynnika podrażnia drogi oddechowe.

Praktyczna wskazówka: buty z noskiem stalowym i podeszwą antypoślizgową chronią nie tylko przed upadkiem narzędzi z wysokości, ale też przed poślizgnięciem na mokrych płytach chodnikowych wokół jednostki zewnętrznej. Wielu producentów obuwia roboczego oferuje modele z certyfikatem S3, łączące te cechy.

Lista kontrolna przed rozpoczęciem montażu

• Sprawdzenie kompletu elementów zestawu w kartonie (jednostka wewnętrzna, zewnętrzna, sterownik, złączki, izolacja)
• Weryfikacja trasy prowadzenia rur i miejsca montażu jednostki zewnętrznej (odległość od granicy działki, przeszkody nadmuchu)
• Pomiar i oznaczenie punktów mocowania na ścianie lub fundamencie
• Przygotowanie podłoża pod jednostkę zewnętrzną (konsola, stojak lub płyta fundamentowa)
• Sprawdzenie dostępności zasilania elektrycznego i zabezpieczeń w rozdzielni
• Weryfikacja ciśnienia wody w instalacji i stanu naczynia wzbiorczego
• Sprawdzenie szczelności rur chłodniczych (test ciśnieniowy azotem przed próżniowaniem)
• Przygotowanie miejsca na narzędzia i materiały (folia ochronna na podłogę, pojemnik na odpady)
• Założenie indywidualnych środków ochrony przed wejściem na drabinę lub rusztowanie
• Ustawienie znaków ostrzegawczych w strefie montażu (szczególnie przy pracy na wysokości)
• Wykonanie dokumentacji fotograficznej stanu przed rozpoczęciem prac
• Sprawdzenie prognozy pogody montaż w deszczu zagraża wilgocią w układzie
• Przygotowanie harmonogramu z uwzględnieniem czasu potrzebnego na próżniowanie (co najmniej 30 minut)
• Weryfikacja obecności drugiej osoby w przypadku pracy na wysokości powyżej 2 metrów
• Sprawdzenie dostępności instrukcji producenta i schematów elektrycznych

Najczęstsze błędy początkujących instalatorów pomp ciepła

Brak testu szczelności azotem przed próżniowaniem to grzech główny początkujących. Azot pod ciśnieniem 30 barów ujawnia nieszczelności, których próżnia nie wykryje, ponieważ gaz szuka drogi ucieczki tylko w jednym kierunku. Pominięcie tego krochu kończy się powolnym ubytkiem czynnika już po pierwszym sezonie grzewczym i wizytą serwisu.

Drugą pułapką jest zbyt krótkie próżniowanie. Wielu instalatorów uważa, że piętnaście minut wystarczy w praktyce wilgoć z układu o pojemności 5-8 litrów potrzebuje co najmniej 30-60 minut ciągłej pracy pompy. Po osiągnięciu docelowej próżni warto odczekać dodatkowe 15 minut z wyłączoną pompą i obserwować wskaźnik jeśli ciśnienie rośnie, układ jest nieszczelny.

Trzecim błędem bywa ignorowanie schematów producenta. Każdy model pompy ma indywidualną mapę przyłączy i sekwencję uruchamiania pompy typu monoblok wymagają innej procedury niż split. Próba „improwizacji" na podstawie doświadczeń z innym urządzeniem kończy się zablokowaniem zaworu rozprężnego lub uszkodzeniem pompy obiegowej.

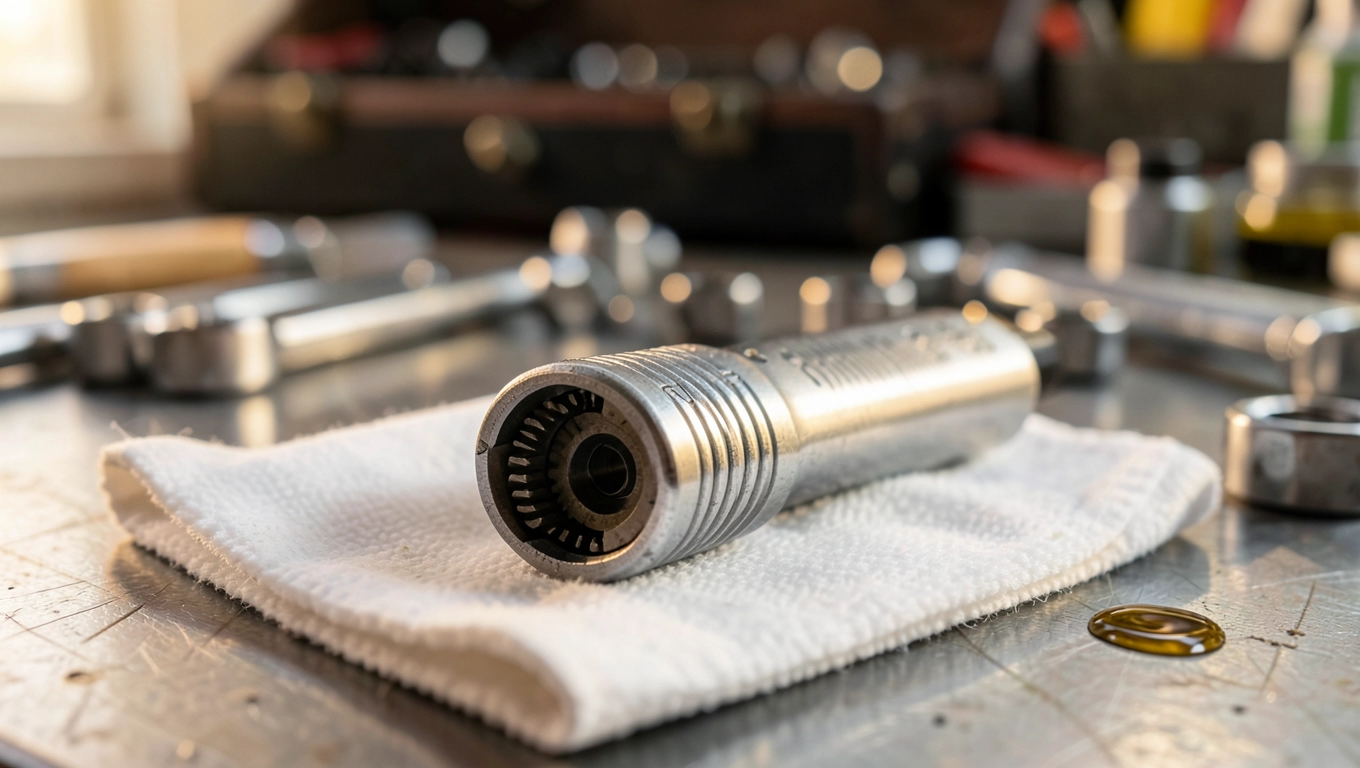

Konserwacja narzędzi przedłużanie żywotności sprzętu

Klucz dynamometryczny wymaga kalibracji co dwa lata lub co 5000 cykli, w zależności od intensywności użytkowania. Przechowywanie w stanie rozładowanym (najniższe ustawienie skali) wydłuża żywotność sprężyny. Warto też chronić go przed wilgocią praca w deszczu bez etui powoduje korozję mechanizmu i utratę dokładności.

Pompa próżniowa potrzebuje regularnej wymiany oleju co 100-150 godzin pracy. Zużyty olej traci zdolność pochłaniania wilgoci i przestaje spełniać swoją funkcję. Przed dłuższą przerwą w eksploatacji warto przepłukać układ świeżym olejem i pozostawić niewielką jego ilość w komorze, co zapobiega korozji wewnętrznych powierzchni.

Manometry i mierniki próżniowe to przyrządy delikatne, wrażliwe na wstrząsy i nagłe skoki ciśnienia. Po każdym użyciu warto przetrzeć je suchą ściereczką i przechowywać w oryginalnym etui lub wyłożonej pianką walizce. Skalibrowane przyrządy pomiarowe stanowią o wartości warsztatu utrata dokładności oznacza konieczność wymiany, nie naprawy.

Najczęściej zadawane pytania

Czy montaż pompy ciepła wymaga specjalistycznych narzędzi? Tak bez klucza dynamometrycznego, pompy próżniowej i manometrów nie da się wykonać instalacji zgodnej ze sztuką. Próba zastąpienia tych narzędzi przypadkowymi zamiennikami najczęściej kończy się awarią sprężarki lub utratą gwarancji producenta.

Co jest potrzebne do napełnienia układu czynnikiem? Butla z czynnikiem (najczęściej R32 lub R410A), waga elektroniczna o dokładności 1 grama, wężyk do napełniania z zaworem iglicowym oraz manometry kontrolne. Napełnianie „na oko" jest niedopuszczalne nadmiar czynnika obciąża sprężarkę, niedobór obniża wydajność grzewczą.

Jak często wymieniać manometr? Sam manometr nie wymaga wymiany, lecz okresowej kalibracji w serwisie co 12 miesięcy przy intensywnym użytkowaniu. Mechaniczne wskaźniki z biegiem lat tracą dokładność, a uszkodzona membrana zafałszowuje odczyty w sposób niezauważalny podczas normalnej pracy.

Czy mogę wypożyczyć pompę próżniową zamiast kupować? Tak, wiele wypożyczalni narzędzi oferuje profesjonalne pompy w cenie 100-150 zł za dobę. To rozsądne rozwiązanie przy jednorazowym montażu własnej pompy, ale nieopłacalne dla instalatora wykonującego kilka instalacji miesięcznie.

Jakie normy regulują montaż pomp ciepła? Kluczowe są PN-EN 378 (instalacje chłodnicze i pompy ciepła), PN-EN 12828 (projektowanie instalacji grzewczych) oraz warunki techniczne producenta. Certyfikat F-GAZ jest wymagany do obsługi czynników chłodniczych w ilościach powyżej 5 kg.

Źródła i normy: PN-EN 378 (Instalacje chłodnicze i pompy ciepła), PN-EN 12828 (Projektowanie instalacji grzewczych), PN-EN 361 (Indywidualny sprzęt chroniący przed upadkiem z wysokości), Rozporządzenie Parlamentu Europejskiego i Rady (UE) 517/2014 w sprawie fluorowanych gazów cieplarnianych, dane z praktyki zawodowej instalatorów z regionu łódzkiego (m.in. materiał wideo „Smart Instalator", 1168 sekund, 3407 wyświetleń).
