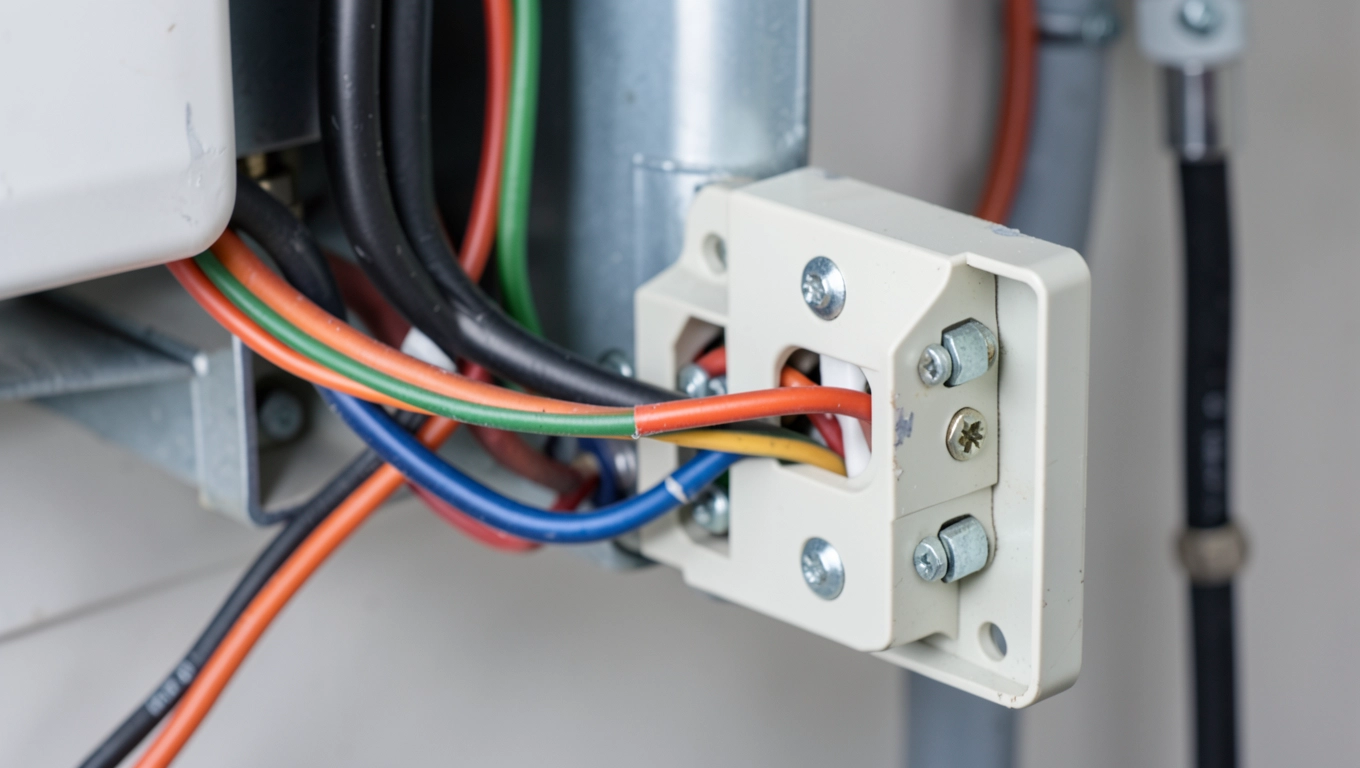

Instalacja elektryczna definicja

Instalacja elektryczna to precyzyjnie określony w dokumentach normatywnych (przede wszystkim w PN-HD 60364) układ wzajemnie połączonych przewodów, osprzętu oraz urządzeń zabezpieczających, sterujących i rozdzielczych, który umożliwia przesyłanie energii elektrycznej od przyłącza do konkretnego odbiornika w sposób ciągły i bezpieczny. Za Markiewiczem można ją ująć jako zespół przewodów wraz z osprzętem, służący do dostarczania energii do punktów odbioru oraz łączenia obwodów ze sobą. Ten artykuł sięga głębiej: pokazuje mechanizmy, koszty, etapy i ryzyka, które decydują o komforcie mieszkańców przez następne trzydzieści lat.

• Definicja instalacji elektrycznej w ujęciu praktycznym
• Generacje instalacji elektrycznej
• Budowa instalacji elektrycznej w domu
• Rodzaje i podział instalacji elektrycznych
• Osprzęt elektroinstalacyjny w praktyce
• Bezpieczeństwo i normy
• Etapy realizacji inwestycji
• Najczęstsze błędy i koszty eksploatacji
• Modernizacja instalacji elektrycznej kiedy i ile
• Instalacja elektryczna a nowe technologie
• Najczęściej zadawane pytania

Definicja instalacji elektrycznej w ujęciu praktycznym

Formalna definicja zaczyna się od złącza kablowego w granicy działki, a kończy na ostatnim gnieździe wtyczkowym lub zaciskach oprawy oświetleniowej. Wszystko, co leży pomiędzy, stanowi właśnie instalację: linie kablowe, rozdzielnice, zabezpieczenia, osprzęt, połączenia wyrównawcze oraz przewody ochronne PE i neutralne N. Obejmuje ona zarówno obwody siłowe 400 V, jak i niskonapięciowe 230 V oraz coraz częściej magistrale komunikacyjne automatyki budynkowej.

W praktyce inwestorskiej liczy się jeszcze jedno uzupełnienie: instalacja elektryczna to system, w którym energia elektryczna zmienia się w ciepło, światło, ruch i dane, lecz musi przy tym zachować odporność na zwarcia, przeciążenia i porażenia. Każdy element pełni w tej układance określoną rolę od izolacji przewodu, przez amperozwoje wyłącznika, po rezystancję uziomu i każdy wpływa na końcowe bezpieczeństwo domowników.

Generacje instalacji elektrycznej

Pierwsza generacja, dominująca w Polsce do lat siedemdziesiątych XX wieku, opierała się na dwużyłowych przewodach aluminiowych bez przewodu ochronnego. Brak uziemienia oznaczał, że przebicie izolacji w pralce czy lodówce mogło skończyć się śmiertelnym porażeniem. Dziś takie rozwiązania są niedopuszczalne w nowym budownictwie mieszkaniowym.

Druga generacja, obowiązująca w budynkach wznoszonych od przełomu lat siedemdziesiątych i osiemdziesiątych, wprowadziła trzyżyłowe przewody miedziane oraz podstawowe zabezpieczenia nadprądowe w rozdzielnicy. To wciąż najczęściej spotykany standard w mieszkaniach z wielkiej płyty, choć przystosowany jedynie do prostych odbiorników, bez założeń pod zaawansowaną automatykę.

Trzecia generacja, obecna w projektach od około 2010 roku i obowiązkowa w budynkach energooszczędnych oraz pasywnych, zakłada wydzielone obwody dla każdego urządzenia dużej mocy, różnicowoprądowe zabezpieczenia RCD o prądzie 30 mA w obwodach łazienkowych i gniazdkowych oraz rezerwę miejsca w rozdzielnicy (minimum 20 % wolnych modułów). Zasilanie 230 V uzupełniają tu magistrale komunikacyjne KNX, DALI czy Modbus, a także osobne obwody pod ładowarki pojazdów elektrycznych 11 kW lub 22 kW.

Porównanie trzeciej generacji z klasyczną instalacją

Budowa instalacji elektrycznej w domu

Sercem każdej domowej sieci jest rozdzielnica główna, montowana najczęściej w przedpokoju, garażu lub kotłowni. Znajdują się w niej wyłączniki nadprądowe, różnicowoprądowe, rozłącznik główny, zaciski szyn PE i N oraz miejsce na licznik energii i zabezpieczenia przepięciowe. Dobrze zaprojektowana rozdzielnica posiada oznaczenie każdego obwodu (np. „kuchnia zmywarka"), co skraca czas diagnostyki awarii z godzin do minut.

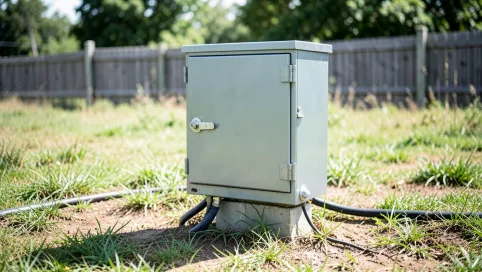

Przyłącze i złącze kablowe

Przyłącze stanowi odcinek kabla od sieci energetycznej operatora do złącza kablowego w granicy działki lub w elewacji budynku. Przekrój żyły roboczej wynosi zwykle 10-16 mm² dla budynków jednorodzinnych, a sam kabel prowadzony jest w ziemi na głębokości 60-80 cm, z folią ostrzegawczą w kolorze niebieskim ułożoną 25 cm nad nim. Koszt przyłącza po stronie inwestora waha się od 1500 zł do 4000 zł, w zależności od odległości i warunków gruntowych.

Tablica rozdzielcza i podrozdzielnice

Rozdzielnica główna rozdziela energię na poszczególne obwody, natomiast podrozdzielnice obsługują strefy oddalone lub o dużym poborze mocy: garaż, piwnicę, poddasze czy pomieszczenie techniczne z rekuperatorem. Obudowa natynkowa ma typowo 24-36 modułów, podtynkowa 48 modułów, a w domach inteligentnych nawet 72 moduły.

Piony i linie zasilające

Pion to główna linia zasilająca prowadzona pionowo przez wszystkie kondygnacje, najczęściej w szachcie instalacyjnym obok pionu wod-kan. Przewody YDYp 3×4 mm² lub 3×6 mm² prowadzone w sztywnych rurach ochronnych RL zapewniają mechaniczną odporność i umożliwiają wymianę kabla bez kucia ścian, jeśli instalacja została poprawnie zrealizowana.

Obwody odbiorcze

Obwody dzieli się funkcjonalnie. Oświetleniowe pracują przy zabezpieczeniu B10 A i obsługują do 20 punktów świetlnych. Gniazdkowe z B16 A pozwalają na pobór do 3680 W i obejmują do ośmiu gniazd w jednej linii. Siłowe (do kuchenki elektrycznej, pieca, ładowarki samochodowej) wymagają wydzielonego zabezpieczenia 20-32 A i przewodu 4-6 mm².

Ochrona przeciwporażeniowa i uziom

Uziom fundamentowy wykonany z płaskownika ocynkowanego 30×4 mm lub bednarki miedzianej 25 mm² stanowi nieodłączny element ochrony. Rezystancja uziomu nie powinna przekraczać 30 Ω w warunkach normalnej wilgotności gruntu, a w instalacjach z RCD 30 mA 167 Ω (wynika to z prawa Ohma dla bezpiecznego napięcia dotykowego). Połączenia wyrównawcze dodatkowe w łazienkach łączą metalowe rury, brodziki i baterie z szyną PE.

Rodzaje i podział instalacji elektrycznych

Podział ze względu na rodzaj odbiorników obejmuje instalacje oświetleniowe, siłowe i sygnalizacyjne. Podział według miejsca występowania wyróżnia instalacje wewnętrzne, napowietrzne oraz przemysłowe w strefach zagrożonych wybuchem. Kryterium czasu użytkowania pozwala rozróżnić instalacje stałe od prowizorycznych, np. na placu budowy. Sposób wykonania dzieli je natomiast na podtynkowe, natynkowe, wtynkowe i listwowe.

Sposoby montażu porównanie praktyczne

Osprzęt elektroinstalacyjny w praktyce

Gniazda wtyczkowe 230 V stanowią podstawowy punkt dostępu do energii. W pomieszczeniach suchych stosuje się gniazda z bolcem ochronnym (Schuko) o stopniu ochrony IP 20, w kuchni IP 44 z klapką, a w łazienkach wodoszczelne IP 44 lub IP 55 z uszczelką. Gniazda siłowe 400 V, nazywane potocznie „siłowymi", służą do zasilania kuchenek, pieców i odbiorników trójfazowych.

Łączniki oświetleniowe różnią się schematem sterowania. Jednobiegunowy wyłącza fazę w jednym miejscu. Schodowy (bipolarny) umożliwia załączanie światła z dwóch punktów idealny dla klatek schodowych. Krzyżowy rozszerza schemat o kolejne punkty sterowania. Świecznikowy steruje dwoma grupami żarówek w jednej oprawie.

Strefy w łazience

Bezpieczeństwo i normy

Norma PN-HD 60364 stanowi podstawę projektowania każdej instalacji niskonapięciowej w Unii Europejskiej. Definiuje wymagania dotyczące doboru przekrojów, zabezpieczeń nadprądowych, różnicowoprądowych oraz przeciwprzepięciowych. W praktyce oznacza to obowiązek stosowania wyłączników o charakterystyce B do obwodów gniazdkowych, C do obwodów silnikowych oraz D do odbiorników o dużych prądach rozruchowych.

Wyłącznik różnicowoprądowy RCD działa na zasadzie pomiaru różnicy prądów w przewodzie fazowym i neutralnym. Gdy suma prądów wypływających z odbiornika nie wraca przez przewód N, oznacza to upływ najczęściej przez ciało człowieka lub wodę. RCD odcina zasilanie w czasie poniżej 30 ms przy prądzie różnicowym 30 mA, co stanowi granicę bezpieczeństwa dla dorosłego człowieka.

Ochrona przeciwprzepięciowa bazuje na warystorach lub odgromnikach. Stopień 1 (Typ 1) chroni budynek przed bezpośrednim uderzeniem pioruna, stopień 2 (Typ 2) ogranicza przepięcia łączeniowe z sieci, a stopień 3 (Typ 3) zabezpiecza czułe urządzenia elektroniczne. W domach z instalacją fotowoltaiczną zaleca się wszystkie trzy stopnie, ponieważ przepięcia mogą pochodzić zarówno z sieci, jak i z paneli.

Etapy realizacji inwestycji

Proces budowlany zaczyna się od projektu, który uwzględnia rozmieszczenie mebli, oświetlenia oraz planowanych urządzeń dużej mocy. Projektant na podstawie obliczeń dobiera przekroje przewodów, typ zabezpieczeń i rezerwę mocy przyłączeniowej. Następnie projekt trafia do uzgodnienia z zakładem energetycznym, co w przypadku przyłącza 15 kW trwa od dwóch do sześciu tygodni.

Montaż realizuje ekipa z uprawnieniami SEP. Po ułożeniu przewodów i montażu rozdzielnicy wykonuje się pomiary odbiorcze: rezystancji izolacji (minimum 0,5 MΩ), impedancji pętli zwarcia, rezystancji uziomu oraz działania RCD. Protokół z tych pomiarów stanowi warunek dopuszczenia instalacji do eksploatacji i jest wymagany przez nadzór budowlany oraz ubezpieczyciela.

Po odbiorze nadchodzi etap eksploatacji, w którym co pięć lat wykonuje się okresowe pomiary skuteczności ochrony przeciwporażeniowej. W praktyce wiele osób zapomina o tym obowiązku, co skutkuje wzrostem ryzyka pożaru po 20-30 latach użytkowania instalacji.

Checklist odbioru mieszkania

• Liczba modułów w rozdzielnicy i wolne rezerwy (minimum 20 %)
• Oznaczenie każdego obwodu na rozdzielnicy
• Obecność wyłączników różnicowoprądowych RCD 30 mA
• Oddzielne obwody dla pralki, zmywarki, piekarnika
• Przewody miedziane, nie aluminiowe
• Obecność połączeń wyrównawczych w łazience
• Rezerwa peszel do przyszłej rozbudowy
• Działanie wszystkich gniazd i łączników
• Protokół pomiarów odbiorczych
• Dokumentacja powykonawcza z naniesionymi trasami

Najczęstsze błędy i koszty eksploatacji

Przeciążenie obwodu gniazdkowego to chyba najpopularniejsza przyczyna pożarów w domach jednorodzinnych. Podłączenie przedłużacza z listwą sześciogniazdową do obwodu zabezpieczonego B16 A i jednoczesne uruchomienie odkurzacza (1800 W), grzejnika elektrycznego (2000 W) oraz ładowarki (100 W) daje łącznie 3900 W przy dopuszczalnych 3680 W. Efekt: nagrzewanie się styków, topnienie izolacji, iskrzenie.

Brak rezerwy w rozdzielnicy zmusza do łączenia nowych obwodów z istniejącymi zabezpieczeniami, co obniża selektywność. Aluminiowe przewody, popularne w budynkach z lat siedemdziesiątych, wykazują zjawisko pełzania po kilkudziesięciu latach kontakt w zaciskach luzuje się, rośnie rezystancja przejścia i pojawia się grzanie. Wymiana takiej instalacji na miedzianą kosztuje 90-140 zł za punkt elektryczny w stanie surowym zamkniętym.

Modernizacja instalacji elektrycznej kiedy i ile

Decyzję o wymianie instalacji podejmuje się na podstawie trzech przekrojowych przesłanek. Wiek powyżej 25 lat oznacza zmęczenie materiału izolacyjnego. Aluminium zamiast miedzi podnosi rezystancję i utrudnia konserwację. Brak RCD lub uziemienia stanowi zagrożenie życia. Każdy z tych elementów sam w sobie uzasadnia remont, a ich współwystępowanie czyni modernizację obowiązkową.

Koszt wymiany instalacji w domu jednorodzinnym o powierzchni 150 m² waha się od 25 000 zł do 45 000 zł, w zależności od standardu wykończenia, regionu i zakresu prac. Kwota obejmuje projekt, materiały, robociznę oraz pomiary. Doposażenie instalacji o ładowarkę 11 kW to dodatkowe 3 500-6 000 zł, a integracja z fotowoltaiką 10 kWp kolejne 8 000-14 000 zł.

Instalacja elektryczna a nowe technologie

Fotowoltaika, magazyny energii i ładowarki pojazdów elektrycznych tworzą dziś spójny ekosystem, który zmienia wymagania wobec klasycznej instalacji elektrycznej. Inwerter hybrydowy pracujący z baterią litowo-żelazowo-fosforanową 10 kWh wymaga wydzielonego obwodu trójfazowego 3×6 mm² oraz zabezpieczenia nadprądowego B25 A. Magazyn energii nie znosi pracy z falownikiem pozbawionym funkcji anti-islanding, która odcina go od sieci w razie awarii.

Smart home opiera się na magistrali KNX lub bezprzewodowym protokole Zigbee. Każdy ściemniacz, roletowy napęd czy czujnik jakości powietrza komunikuje się z centralą, a ta z kolei pobiera dane z licznika energii. Instalacja elektryczna musi zapewnić zasilanie nie tylko dla tych urządzeń, ale także dla punktów dostępowych Wi-Fi i bramki LoRaWAN w przeciwnym razie automatyka staje się niestabilna.

Ładowarka samochodu elektrycznego o mocy 11 kW (3×16 A) wymaga obwodu trójfazowego z przewodem 5×4 mm² i zabezpieczeniem B16 A oraz RCD Typu B lub Typu A EV. Montaż wallboxa bezpośrednio w garażu wymaga odległości minimum 30 cm od licznika wody i 50 cm od zbiornika z gazem, jeśli taki istnieje w budynku.

Najczęściej zadawane pytania

Czy mogę samodzielnie wymienić gniazdko? Wymiana pojedynczego gniazda bez zmiany obwodu nie wymaga uprawnień SEP, lecz wymaga odłączenia napięcia i sprawdzenia braku fazy miernikiem. Każda ingerencja w rozdzielnicę, dodawanie nowych obwodów lub wymiana zabezpieczeń to już prace wymagające kwalifikacji.

Ile obwodów gniazdkowych potrzebuję w mieszkaniu 60 m²? Optymalnie sześć do ośmiu obwodów: osobny dla kuchni, łazienki, pralki, zmywarki, salonu i sypialni, z czego dwa ostatnie mogą być podzielone na sekcje dla zwiększenia bezpieczeństwa. W praktyce osiem obwodów zapewnia rezerwę i selektywność działania zabezpieczeń.

Co zrobić, gdy instalacja jest aluminiowa? Przewody aluminiowe w instalacjach po 2000 roku nie powinny się już pojawiać. Jeśli budynek je posiada, najskuteczniejsze rozwiązanie to całkowita wymiana na miedziane. Pośrednie rozwiązanie, polegające na łączeniu aluminium z miedzią przez złączki Al/Cu z pastą kontaktową, jest dopuszczalne, lecz nie eliminuje ryzyka na całej długości obwodu.

Instalacja elektryczna w domu to inwestycja na pokolenie. Zaplanowana z uwzględnieniem obecnych i przyszłych odbiorników, wykonana zgodnie z PN-HD 60364 i zweryfikowana pomiarami odbiorczymi, zapewni bezpieczeństwo i komfort przez następne trzydzieści lat, a nawet dłużej. Konsultacja z doświadczonym projektantem na etapie koncepcji architektonicznej pozwala uniknąć kosztownych przeróbek, gdy w trakcie użytkowania pojawi się potrzeba podłączenia klimatyzacji, pompy ciepła czy ładowarki.
