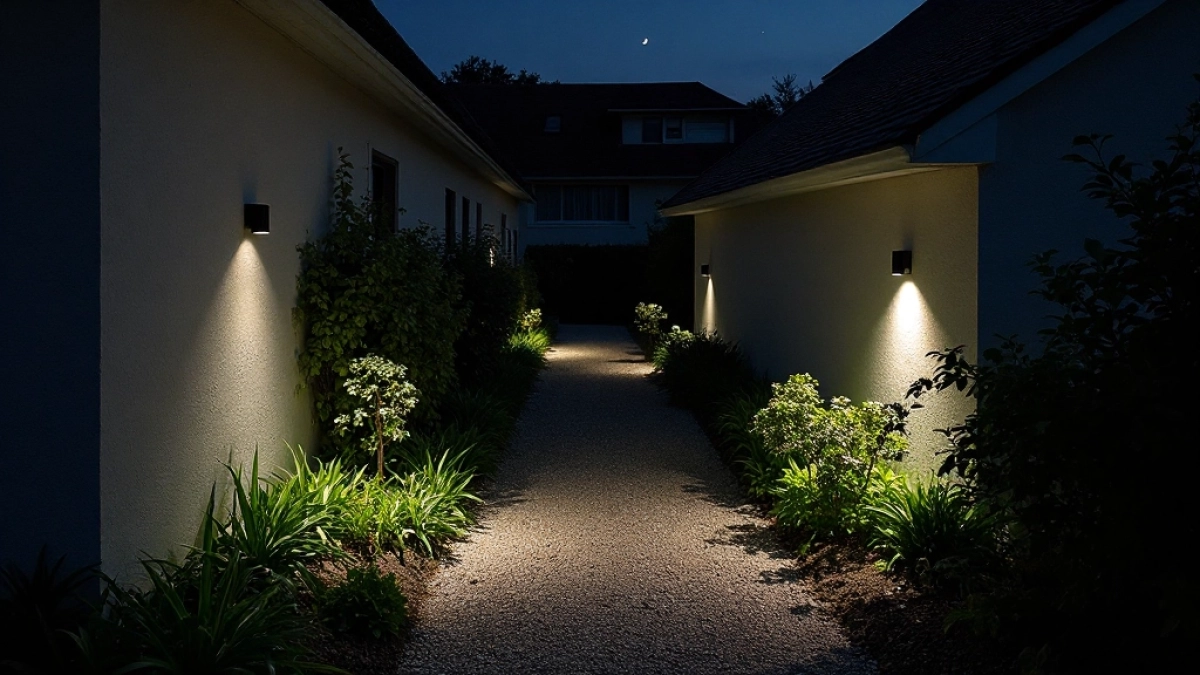

Instalacja zewnętrzna elektryczna – poradnik 2026

Każdy, kto choć raz próbował samodzielnie poprowadzić przewody na zewnątrz budynku, wie, że to nie jest zwykłe przedłużenie instalacji wewnętrznej to zupełnie inny świat, rządzący się surowszymi regułami, wymagający innych materiałów i znacznie dokładniejszego planowania. Instalacja zewnętrzna elektryczna łączy w sobie fizykę, prawo budowlane i chemię materiałoznawstwa w sposób, który potrafi zaskoczyć nawet doświadczonego elektryka przyzwyczajonego do pracy wewnątrz pomieszczeń. To, czy popełnisz błąd przy uszczelce, doborze klasy IP, głębokości ułożenia kabla czy typie zacisku okaże się często dopiero po pierwszej zimie, kiedy woda znajdzie każdą szczelinę, a mróz zrobi swoje.

• Wymagania prawne dla instalacji zewnętrznej elektrycznej
• Projektowanie instalacji zewnętrznej elektrycznej kluczowe elementy
• Wybór materiałów i osprzętu do instalacji zewnętrznej elektrycznej
• Montaż instalacji zewnętrznej elektrycznej krok po kroku
• Testowanie, odbiór i konserwacja instalacji zewnętrznej elektrycznej
• Pytania i odpowiedzi dotyczące instalacji zewnętrznej elektrycznej

Wymagania prawne dla instalacji zewnętrznej elektrycznej

Zewnętrzna instalacja elektryczna w Polsce podlega kilku warstwom przepisów, które nakładają się na siebie jak koncentryczne kręgi. Fundament stanowi rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie dokument, który precyzuje minimalne wymagania projektowe, ale sam w sobie nie wyczerpuje tematu. Nad nim nadbudowują się normy z serii PN-HD 60364, będące polskim tłumaczeniem europejskich standardów IEC, które definiują konkretne parametry techniczne: dopuszczalne spadki napięcia, wymagania co do ochrony przed porażeniem, klasy ochronności urządzeń i wiele innych. Każda z tych warstw jest obowiązkowa nie można ich traktować zamiennie ani pomijać wybranej.

Kluczowym dokumentem dla każdego, kto planuje rozbudowę instalacji na zewnątrz budynku, jest norma PN-HD 60364-7-702 dotycząca fontann i basenów, ale równie istotna jest część 4-44, która reguluje ochronę przed przepięciami atmosferycznymi błyskawice to największe zagrożenie dla instalacji zewnętrznych, a ich skutki mogą sięgać znacznie dalej niż zniszczony osprzęt. Przepięcie wywołane uderzeniem pioruna w odległości nawet kilkuset metrów generuje impuls napięciowy, który przebiega przez uziemienie i powraca przez przewody neutralne, niszcząc po drodze wszelkie urządzenia elektryczne niechronione przez ograniczniki przepięć klasy C lub wyżej. Stąd właśnie obowiązkowe stosowanie ochrony odgromowej w każdym projekcie instalacji zewnętrznej, który wyprowadza zasilanie poza obrys budynku.

Zagadnienie pozwoleń budowlanych bywa źródłem wielu nieporozumień. Prowadzenie przewodów elektrycznych po elewacji lub w ziemi, jeśli jest elementem istniejącego budynku mieszkalnego i nie zmienia jego kubatury ani charakteru użytkowania, co do zasady nie wymaga pozwolenia na budowę wystarczy zgłoszenie lub nawet sama dokumentacja wykonawcza. Jednak gdy instalacja zewnętrzna zasila nowy obiekt: wiatę, garaż wolnostojący, altanę ogrodową z przyłączem elektrycznym, bramę automatyczną z własnym zasilaniem sytuacja prawna zmienia się diametralnie i niemal zawsze wymaga przynajmniej zgłoszenia zamiaru budowy, a nierzadko pełnego projektu budowlanego z przyłączem. Lekceważenie tej granicy bywa kosztowne nie tylko finansowo, ale też ubezpieczeniowo w przypadku pożaru wywołanego przez instalację bez odbioru technicznego, towarzystwo ubezpieczeniowe ma pełne prawo odmówić wypłaty odszkodowania.

Polecamy: Instalacje zewnętrzne pozwolenie czy zgłoszenie

Odbiór techniczny instalacji zewnętrznej elektrycznej przeprowadza uprawniony elektryk z kwalifikacjami SEP lub rzeczoznawca do spraw zabezpieczeń przeciwpożarowych, zależnie od charakteru obiektu. Protokół pomiarowy musi zawierać wyniki pomiaru rezystancji izolacji (minimum 1 MΩ dla obwodów do 500 V), ciągłości przewodów ochronnych oraz wartość prądu różnicowoprądowego. Brak takiego protokołu nie jest jedynie formalnym mankamentem to brak dowodu, że instalacja spełnia wymogi bezpieczeństwa. Ubezpieczyciele, straż pożarna i nadzór budowlany mogą go zażądać w każdej chwili, szczególnie po zdarzeniu szkodowym.

Osobną kwestię stanowi strefa ochronna wokół kabli podziemnych. Przepisy określają, że nad kablem energetycznym w gruncie nie wolno sadzić drzew ani krzewów z głębokim systemem korzeniowym w pasie co najmniej 1 metra po każdej stronie trasy. Korzenie działają jak mechaniczny klin stopniowo deformują osłonę kabla przez nacisk, który narasta przez lata, niewidoczny z zewnątrz, aż do przebicia izolacji. Podobna strefa dotyczy zakazu prowadzenia robót ziemnych bez nadzoru każde kopanie łopatą czy minikoparką w pobliżu trasy kablowej powinno być poprzedzone zlokalizowaniem przewodu detektorem kablowym.

Projektowanie instalacji zewnętrznej elektrycznej kluczowe elementy

Dobry projekt instalacji zewnętrznej zaczyna się od analizy obciążenia, nie od trasy kabla. Błąd, który popełnia się nagminnie, polega na tym, że najpierw rysuje się ścieżkę od rozdzielnicy do odbiornika, a dopiero potem liczy prąd tymczasem to prąd determinuje przekrój przewodu, a przekrój z kolei wpływa na sposób prowadzenia trasy i wymagania termiczne. Dla typowego punktu oświetlenia ogrodowego o mocy do 500 W wystarczy żyła 1,5 mm², natomiast zasilanie pompy basenowej o mocy 2-3 kW wymaga już minimum 2,5 mm², a przy dłuższych trasach nierzadko 4 mm², bo spadek napięcia na przewodzie o przekroju zbyt małym powoduje przegrzewanie przewodu i nieprawidłową pracę silnika elektrycznego.

Polecamy: Zewnętrzna instalacja elektryczną pozwolenie czy zgłoszenie

Spadek napięcia to jeden z parametrów najczęściej ignorowanych przez amatorów i jeden z pierwszych, które sprawdza doświadczony projektant. Norma PN-HD 60364-5-52 dopuszcza maksymalny spadek napięcia 3% dla instalacji oświetleniowej i 5% dla innych odbiorników. Przy napięciu 230 V oznacza to, że na końcu obwodu oświetleniowego napięcie nie może spaść poniżej 223,1 V. Spadek oblicza się ze wzoru: ΔU = (2 × L × I × ρ) / S, gdzie L to długość trasy w metrach, I to prąd w amperach, ρ to rezystywność miedzi (0,017 Ω·mm²/m), a S to przekrój żyły w mm². Przy 30 metrach trasy i prądzie 10 A na żyle 2,5 mm² wynik wynosi dokładnie 4,08 V co stanowi 1,77% i mieści się w normie, ale już przy 50 metrach tej samej konfiguracji przekroczymy 3% dla instalacji oświetleniowej.

Wybór między układem kablowym ziemnym a nadziemnym naściennym lub na uchwytach to decyzja techniczna, nie estetyczna. Kabel ziemny jest odporniejszy na uszkodzenia mechaniczne od ptaków, wiatru i gałęzi, lecz wymaga wykopu o głębokości minimum 70 cm dla kabli do 1 kV w ogrodzie i minimum 80 cm pod ścieżkami komunikacyjnymi, co precyzuje norma SEP-E-004. Podejście nadziemne, jeśli instalacja biegnie po elewacji, musi uwzględniać rozszerzalność termiczną zarówno rury osłonowej, jak i samego przewodu różnica temperatury między latem a zimą w Polsce może wynosić 70°C, co przy sztywnym mocowaniu rury PVC o długości 5 metrów generuje zmianę długości rzędu 3-4 mm. Bez kompensacji termicznej uchwyt pracuje jak imadło, stopniowo rozkruszając plastik rury.

Projekt musi też uwzględniać klasę ochronności każdego elementu instalacji. Puszki rozgałęźne montowane na zewnątrz powinny posiadać minimum klasę IP54 co oznacza pełną ochronę przed pyłem i odporność na strumień wody z każdego kierunku. Jednak przy instalacjach narażonych na bezpośrednie działanie deszczu, np. pod nieosłoniętymi okapami lub na słupach, rozsądna granica to IP65, czyli szczelność na każde warunki atmosferyczne włącznie z intensywnymi opadami. Gorzej pracujące uszczelki zaczynają przepuszczać wilgoć po 3-5 latach, bo guma starzeje się pod wpływem promieniowania UV warto pamiętać o tym przy wyborze puszek i planować ich cykliczną wymianę uszczelnień.

Dowiedz się więcej: Protokół próby szczelności instalacji gazowej zewnętrznej

Trasa kablowa powinna omijać miejsca nagromadzenia ciepła: bliskość rur ciepłowniczych, asfaltu nagrzanego słońcem, ścian o wystawieniu południowym. Ciepło przyśpiesza starzenie izolacji w sposób proporcjonalny do temperatury każde 10°C wzrostu temperatury pracy skraca żywotność izolacji polietylenowej o połowę, co wynika z klasycznej reguły Arrheniusa stosowanej w materiałoznawstwie elektrycznym. Kabel zakopany obok rury ciepłowniczej nagrzanej do 60°C starzeje się trzykrotnie szybciej niż ten sam kabel w gruncie o temperaturze 15°C i nie widać tego gołym okiem aż do momentu przebicia izolacji.

Wybór materiałów i osprzętu do instalacji zewnętrznej elektrycznej

Przewód do instalacji zewnętrznej to nie jest ten sam przewód, co wewnątrz budynku różnica tkwi w strukturze izolacji, a ta z kolei decyduje o tym, jak długo instalacja przeżyje kontakt z wilgocią, promieniowaniem UV i zmianami temperatury. Do układania w ziemi stosuje się kable z izolacją i powłoką z polwinitu (PVC) w wersji YKY lub z polietylenem usieciowanym XLPE oznaczenie YXKSy albo RXKSy wskazuje na stalowy pancerz drutowy, który chroni kabel przed uszkodzeniami mechanicznymi przy kopaniu. Pancerz nie jest zbędnym luksusem: gdy po kilku latach sąsiad przypadkowo przebija łopatą grunt w pobliżu trasy, pancerz stali może uratować kabel przed przebiciem, co bez pancerza skończyłoby się zwarciami i pożarem.

Zobacz: Instalacja elektryczna do rolet zewnętrznych

Rury osłonowe dzielą się na kilka kategorii funkcjonalnych, których nie należy mylić. Rury karbowane szare (HDPE lub PP) stosuje się do prowadzenia kabli w ziemi jako dodatkowa ochrona mechaniczna ich podwójna ściana zapewnia odporność na ściskanie rzędu 450 N/cm przy zachowaniu elastyczności pozwalającej na obejście przeszkód w gruncie. Rury gładkie z PVC-U, oznaczone kolorem pomarańczowym, przeznaczone są do montażu naziemnego i naściennego, gdzie kluczowa jest łatwość wyciągania i wciągania przewodów przy ewentualnej wymianie. Nie należy stosować rur szarych (instalacyjnych do betonu) na zewnątrz bez dodatkowego zabezpieczenia UV szary PVC bez stabilizatorów UV bieleje i kruszeje po 2-3 sezonach wystawienia na słońce.

Osprzęt instalacyjny puszki, łączniki, gniazda powinien być dobrany do strefy zgodnie z normą PN-EN 60529 opisującą kody IP. Poza klasą IP istotna jest też odporność mechaniczna, określana kodem IK: IK08 oznacza odporność na uderzenie o energii 5 J (odpowiednik opuszczonego narzędzia), a IK10 20 J, co już odpowiada celowemu kopnięciu lub uderzeniu drobnym narzędziem. Gniazda ogrodowe montowane na słupkach lub przy bramach wjazdowych narażone są na przypadkowe uszkodzenia mechaniczne znacznie bardziej niż osprzęt elewacyjny, więc klasa IK10 jest tam uzasadnionym minimum. Osprzęt o klasie IK07 lub niższej przy instalacjach nasłupowych zwykle nie przeżyje trzeciej zimy bez pęknięć obudowy.

Złącza kablowe i mufy to element, przy którym oszczędzanie jest niebezpieczne. Złącze jest miejscem, gdzie izolacja jest przerwana i gdzie wilgoć ma najkrótszą drogę do żył każde złącze wykonane poza puszką lub za pomocą zwykłej taśmy elektrycznej zamiast muf żywicznych stanowi potencjalną ścieżkę korozji elektrochemicznej. Mufa żywiczna działa poprzez kapsułkowanie całego miejsca złącza w utwardzonej żywicy epoksydowej lub poliuretanowej, która po zastygnięciu wypełnia każdą mikropustką i eliminuje kapilarne wciąganie wody. Jej prawidłowe przygotowanie wymaga oczyszczenia żył z tlenków, odpowiedniego przeplatania i zachowania czystości jedna kropla oleju lub wilgoci na styku może zapobiec prawidłowemu utwardzeniu i stworzyć słaby punkt w izolacji.

Zobacz: instalacja rolet zewnętrznych

Zabezpieczenia obwodów zewnętrznych muszą uwzględniać wyłącznik różnicowoprądowy (RCD) o czułości 30 mA jako bezwzględne minimum dla każdego obwodu zasilanego z zewnątrz. Mechanizm ochrony różnicowoprądowej polega na porównaniu prądu wpływającego do obwodu z prądem powracającym różnica powyżej 30 mA oznacza, że część prądu płynie przez ciało człowieka lub ziemię, i wyłącznik reaguje w czasie krótszym niż 30 ms, co mieści się bezpiecznie w granicy 50 ms, po której dochodzi do migotania komór serca. Wyłączniki różnicowoprądowe do instalacji zewnętrznych warto dobierać w klasie AC/A klasa AC reaguje tylko na prąd przemienny, klasa A wykrywa też składowe wyprostowane, które pojawiają się w obwodach z elektronicznymi sterownikami oświetlenia LED i pompami z falownikami.

Montaż instalacji zewnętrznej elektrycznej krok po kroku

Przed pierwszym uderzeniem łopatą konieczne jest zlokalizowanie wszystkich istniejących instalacji podziemnych na planowanej trasie wykopu. Nie chodzi tylko o elektrykę gaz, woda, kanalizacja, telekomunikacja i inne media biegną w ziemi w sposób, który nie zawsze odpowiada pierwotnym planom, bo grunt przesuwał się przez lata, a dokumentacja projektowa bywa niedokładna lub nieaktualna. Detektor instalacji podziemnych pracujący w trybie pasywnym wykrywa kable pod napięciem przez emitowane pole elektromagnetyczne, natomiast tryb aktywny (z generatorem sygnału) pozwala zlokalizować kable bez napięcia i rury metalowe. Minimum 30 cm marginesu bezpieczeństwa od wykrytej trasy to absolutne minimum; przy rurach gazowych przepisy wymagają 50 cm.

Wykop pod kabel powinien mieć szerokość co najmniej 30 cm, co pozwala na swobodne układanie kabla bez jego naprężania. Na dnie wykopu układa się podsypkę piaskową o grubości 10 cm piasek jako materiał sypki nie przenosi naprężeń punktowych na kabel, w przeciwieństwie do kamienia lub gruzobetonu, które mogłyby go przeciąć przy ugięciu gruntu pod obciążeniem. Kabel układa się na piasku z lekkim luzem w kształcie sinusoidy, a nie w linii prostej ta sinusoida kompensuje rozszerzalność termiczną i osiadanie gruntu, zapobiegając naprężeniom osiowym, które przy kablu bez luzu mogłyby wyciągnąć jego końce ze złącz lub zerwać pancerz. Ponad kablem kolejne 10 cm piasku, a następnie folia ostrzegawcza koloru niebieskiego (elektryczna) lub żółtego (gaz), a dopiero potem zasypka gruntem rodzimym.

Przejścia przez fundamenty i ściany budynku wymagają rur przepustowych uszczelnionych masą butylową lub pianką uszczelniającą z certyfikatem ogniowym standard EI60 minimum dla ścian wydzielających strefy pożarowe. Rura przepustowa powinna być co najmniej o dwa rozmiary większa od prowadzonego kabla, co umożliwia jego wymianę w przyszłości bez kucia ściany. Przestrzeń między kablem a rurą przepustową uszczelnia się od strony zewnętrznej masą akrylową odporną na wilgoć, a od strony wewnętrznej wkładką pęczniejącą lub pianką ognioodporną. Pęczniejący materiał uszczelniający działa w sposób mechanicznie elegancki: w kontakcie z wodą lub wysoką temperaturą rozszerza się nawet sześciokrotnie, zamykając przepust w sposób, który sam się wzmacnia pod wpływem czynnika zagrożenia.

Montaż osprzętu zewnętrznego wymaga szczególnej uwagi przy dokręcaniu śrub mocujących. Osprzęt z obudową polimerową ma określony moment dokręcania zwykle 0,5-0,8 Nm dla śrub M4, a przekręcenie powoduje trwałe odkształcenie gwintów plastikowych i utratę szczelności docisku. Elektrycznym wkrętakiem bez momentu obrotowego można w ciągu sekundy zniszczyć uszczelkę wartego kilkadziesiąt złotych gniazda zewnętrznego. Metalowe obudowy puszek natomiast wymagają starannej izolacji punktów kontaktu ze ścianą metal w styku z wilgotnym tynkiem cementowym ulega korozji elektrochemicznej intensywniej niż w powietrzu, bo tynk działa jak elektrolit łączący cynk ocynkowanej stali ze stalą ściany, tworząc ogniwo galwaniczne.

Wciąganie kabli do rur wymaga użycia prowadnicy sprężystej taśmy stalowej lub popychacza z włókna szklanego, która pozwala na przeprowadzenie kabla przez zakręty bez zginania go poniżej minimalnego promienia gięcia. Dla kabla YKY 3×2,5 mm² minimalny promień gięcia podczas instalacji wynosi 6-krotność średnicy zewnętrznej kabla (zazwyczaj około 60 mm), a po zakończeniu montażu 4-krotność. Zginanie kabla poniżej tego promienia łamie warstwy izolacji od środka: izolacja nie pęka natychmiast, ale tworzy mikropęknięcia, które w kontakcie z wilgocią i zmianami temperatury przez kolejne sezony propagują się jak rysa w szkle, aż do utraty właściwości izolacyjnych całej żyły.

Nigdy nie łącz przewodów instalacji zewnętrznej poza puszkami przy użyciu wyłącznie taśmy izolacyjnej nawet kilkuwarstwowej. Taśma klejąca PVC traci adhezję w temperaturach poniżej 0°C i w kontakcie z wodą pod ciśnieniem. Jedyne dopuszczalne metody łączenia kabli w środowisku zewnętrznym to mufy termokurczliwe z klejem lub mufy żywiczne wypełniane dwuskładnikową żywicą epoksydową, które tworzą monolityczny blok o szczelności co najmniej IP68.

Testowanie, odbiór i konserwacja instalacji zewnętrznej elektrycznej

Pomiary elektryczne po zakończeniu montażu to nie formalność to jedyna obiektywna metoda potwierdzenia, że instalacja jest bezpieczna, zanim zostanie załączona pod napięcie. Pierwszym pomiarem jest zawsze rezystancja izolacji, mierzona megaomomierzem przy napięciu 500 V DC między każdą parą żył oraz między każdą żyłą a ziemią. Norma PN-HD 60364-6 wymaga wartości minimum 1 MΩ, jednak instalacje zewnętrzne narażone na podwyższoną wilgotność powinny wykazywać wartości rzędu 100-500 MΩ bezpośrednio po montażu niższe wyniki przy nowej instalacji sygnalizują wadę izolacji lub błąd montażowy, który ujawni się jako pełne zwarcie po pierwszym kontakcie z wodą.

Ciągłość przewodów ochronnych mierzy się prądem co najmniej 200 mA zgodnie z PN-EN 61557-4, bo tylko przy takim prądzie pomiarowym kontakt o podwyższonej rezystancji (np. poluzowany zacisk) ujawnia swoją wadę przez wzrost mierzonego napięcia. Pomiar przy prądzie 1 mA, który stosują tanie mierniki, może nie wykryć rezystancji kontaktu rzędu kilku omów a taka rezystancja w przewodzie ochronnym PE sprawia, że przy doziemieniu urządzenia napięcie dotykowe zamiast spaść do zera może wynosić kilkadziesiąt woltów. Próba napięciowa wytrzymałości izolacji (hipot) przy 1000 V DC przez 60 sekund potwierdza, że izolacja jest wolna od mikropęknięć i inkluzji to test, który wykrywa wady ukryte, niewidoczne przy pomiarze rezystancji izolacji przy 500 V.

Badanie wyłącznika różnicowoprądowego przeprowadza się przyciskiem testowym (test funkcjonalny) oraz miernikiem RCD (test parametryczny). Przycisk TEST symuluje tylko prąd różnicowy wewnątrz urządzenia nie sprawdza rzeczywistego czasu wyłączenia ani prądu zadziałania. Miernik parametryczny wstrzykuje wzrastający prąd różnicowy i mierzy dokładny próg zadziałania oraz czas reakcji: norma PN-EN 61008 wymaga zadziałania przy prądzie nie większym niż I∆n (np. 30 mA) i w czasie krótszym niż 300 ms dla wyłączników typu G lub 150 ms dla wyłączników typu S. Instalacja zewnętrzna bez protokołu z pomiarem RCD to instalacja, której właściwy czas działania ochrony przeciwporażeniowej jest nieznany.

Konserwacja instalacji zewnętrznej ma swój rytm, który wynika z fizyki degradacji materiałów. Uszczelki silikonowe i EPDM w puszkach i oprawach tracą elastyczność pod wpływem promieniowania UV w tempie zależnym od ekspozycji: na elewacji południowej proces ten przebiega dwukrotnie szybciej niż na elewacji północnej. Przegląd uszczelek co 3-5 lat i ich wymiana przed pojawieniem się widocznych pęknięć to działanie prewencyjne, które kosztuje kilka złotych za komplet uszczelek, a zapobiega kosztownej naprawie po zalaniu osprzętu i korozji wewnętrznych styków. Zły kontakt na zacisku nylonowym obudowy gniazda może spowodować łuk elektryczny, który w zamkniętej obudowie tworzy temperaturę lokalnie przekraczającą 3000°C to mechanizm pożarów elektrycznych, które z zewnątrz wyglądają jak „zapalenie się gniazda bez przyczyny".

Raz do roku, najlepiej jesienią przed mrozami, warto przeprowadzić wzrokową kontrolę całej trasy zewnętrznej instalacji: sprawdzić, czy uchwyty rur nie poluzowały się, czy żadna rura nie pęka, czy pokrywy puszek domykają się z wyczuwalnym oporem uszczelki, i czy folia ostrzegawcza nad kablami ziemnymi nie wychodzi na powierzchnię w miejscach erozji gruntu. Erozja to podstępny proces: deszcze rozmywają glebę nad kablem przez sezony, aż kabel leży płycej niż 20 cm pod powierzchnią i wtedy jedna łopata wystarczy, żeby przeciąć instalację, którą zakopano prawidłowo dziesięć lat wcześniej.

Protokół z odbioru i wyniki pomiarów kontrolnych tworzą dokumentację techniczną instalacji, którą właściciel powinien przechowywać przez cały okres użytkowania obiektu. Przy sprzedaży nieruchomości, ubieganiu się o kredyt hipoteczny, rozliczaniu szkody z ubezpieczenia lub planowaniu rozbudowy każdy z tych dokumentów ma wartość wymierną i konkretną. Instalacja zewnętrzna elektryczna, prawidłowo zaprojektowana, wykonana i udokumentowana, może służyć bezawaryjnie przez 25-40 lat. Zbudowana na skróty, bez pomiarów i właściwych materiałów, potrafi stać się źródłem zagrożenia znacznie wcześniej, niż ktokolwiek by się spodziewał.

Jeżeli planujesz zlecić wykonanie instalacji zewnętrznej elektrycznej firmie zewnętrznej, zadbaj o to, aby umowa obejmowała nie tylko wykonawstwo, ale też sporządzenie protokołu pomiarowego z wynikami poszczególnych testów i przekazanie go jako dokumentu odbioru. Brak takiego protokołu po zakończeniu prac oznacza, że instalacja nie ma potwierdzenia zgodności z normami i odpowiedzialność za ewentualne usterki spada wyłącznie na Ciebie jako zlecającego.
