Zaciskany PEX – instalacja wodna, która zaskakuje szybkością

Planujesz modernizację instalacji wodnej i nie wiesz, czy metoda zaciskania rur PEX sprawdzi się w twoim przypadku? Wielu inwestorów stoi przed dylematem: wybrać tradycyjne połączenia gwintowane, czy postawić na nowoczesny system zaciskany, który obiecuje szczelność bez spawania i klejenia. Różnica między tymi rozwiązaniami to nie tylko kwestia ceny to fundamentalna decyzja o tym, jak instalacja będzie zachowywać się przez dekady. Zebraliśmy konkretne dane z.norm i doświadczeń branżowych, żebyś mógł podjąć świadomą decyzję.

• Właściwości rur PEX, które decydują o wyborze metody zaciskania
• Niezbędne narzędzia do zaciskania rur PEX
• Krok po kroku: montaż instalacji wodnej PEX zaciskanej
• Najczęstsze błędy i jak ich unikać przy zaciskanym połączeniu PEX
• Normy i wytyczne techniczne dotyczące instalacji PEX
• Porównanie kosztów: metoda zaciskania kontra alternatywne techniki
• Kiedy metoda zaciskania nie jest optymalnym wyborem
• Instalacja wodna PEX zaciskana

Właściwości rur PEX, które decydują o wyborze metody zaciskania

Rury PEX powstają z usieciowanego polietylenu materiału, który w procesie produkcji zyskuje strukturę przestrzenną odporną na pełzanie i starzenie. Usieciowanie chemiczne (PEX-a), fizyczne (PEX-b) lub radiacyjne (PEX-c) wpływa na elastyczność, wytrzymałość mechaniczną i odporność termiczną gotowego wyrobu. W praktyce oznacza to, że rura zachowuje kształt nawet przy silnych zagięciach, nie koroduje i nie zarasta kamieniem kotłowym. Niska oporność hydrauliczna sprawia, że straty ciśnienia w instalacji są minimalne w porównaniu z rurami stalowymi czy PP-R.

Zakres temperatur pracy sięga od -40°C do +95°C przy krótkotrwałych szczytach do 110°C, co czyni rury PEX uniwersalnym rozwiązaniem zarówno dla zimnej, jak i ciepłej wody użytkowej oraz instalacji grzewczych. Ciśnienie robocze 10 barów przy 70°C (dla rur SDR 7.4-SDR 11) pozwala na bezpieczne stosowanie w typowych instalacjach domowych jedno- i wielorodzinnych. Producent podaje trwałość przekraczającą 50 lat przy prawidłowej eksploatacji, co potwierdzają badania starzeniowe przeprowadzone zgodnie z normą DIN 16893.

Elastyczność rury PEX to cecha, którą instalatorzy wykorzystują do ograniczenia liczby kształtek rura sama kompensuje niewielkie przesunięcia osiowe powstałe na skutek rozszerzalności termicznej. W praktyce zmniejsza to liczbę punktów potencjalnych nieszczelności i przyspiesza prace montażowe, zwłaszcza w wąskich bruzdach ściennych. Odporność na korozję eliminuje problem elektrolizy i korozji galvanicznej, która niszczy połączenia stalowe w twardej wodzie.

Może Cię zainteresować też ten artykuł Ile kosztuje czyszczenie instalacji CO

Warto zwrócić uwagę na gładkość wewnętrznej powierzchni rury współczynnik chropowatości jest znacznie niższy niż w przypadku rur metalowych, co przekłada się na mniejsze opory przepływu przez cały okres użytkowania instalacji. Osadzenie kamienia kotłowego praktycznie nie występuje, co dodatkowo podnosi sprawność hydrauliczną systemu po wielu latach eksploatacji. W połączeniu z metodą zaciskania otrzymujemy system, który zachowuje pierwotne parametry przez dekady bez konieczności kosztownych interwencji serwisowych.

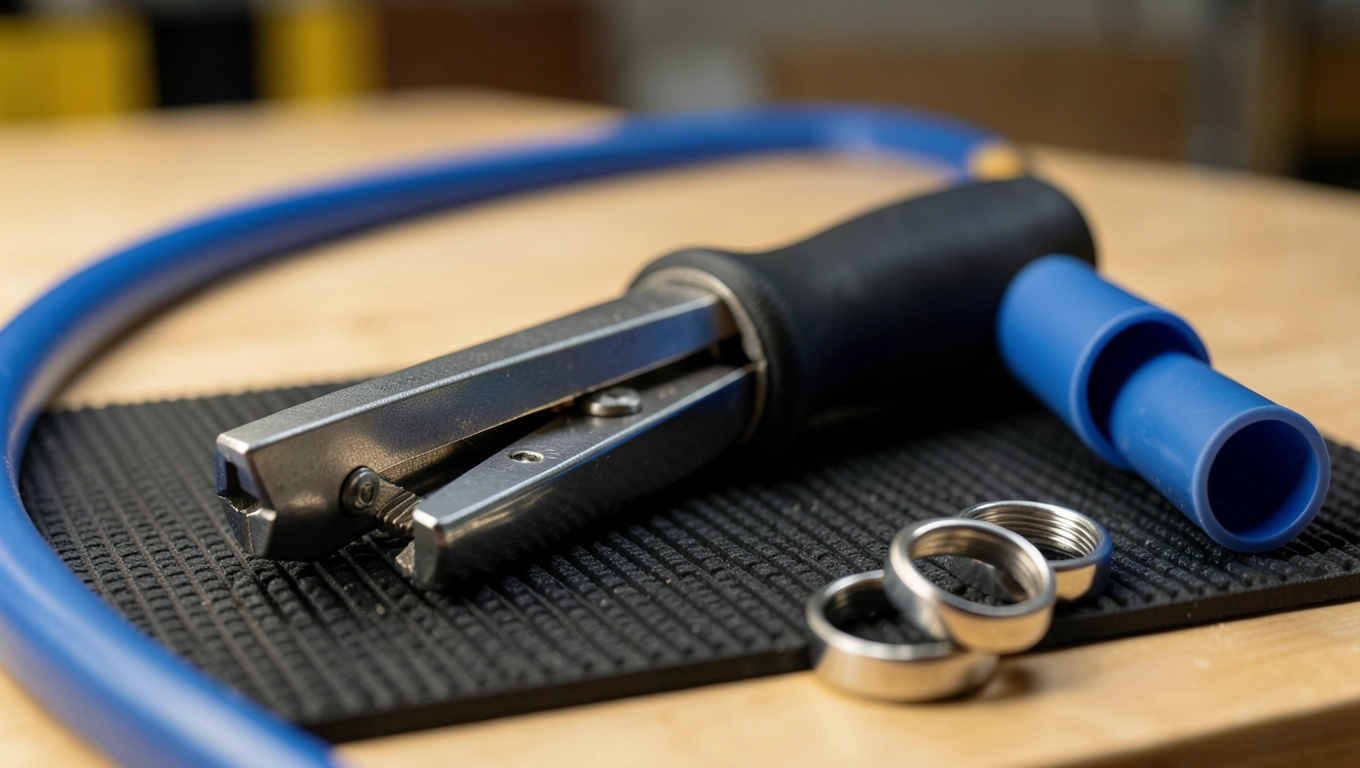

Niezbędne narzędzia do zaciskania rur PEX

Podstawowym narzędziem jest zaciskarka dostępna w wersji ręcznej, półautomatycznej lub hydraulicznej. Siła zacisku musi być precyzyjnie dobrowana do średnicy pierścienia, ponieważ zarówno niedostateczny, jak i nadmierny docisk prowadzi do nieszczelności lub osłabienia połączenia. Profesjonalne zaciskarki wyposażone są w blokadę uniemożliwiającą wykonanie zacisku przy niepełnym zwarciu szczęk to zabezpieczenie, które eliminuje najczęstszy błąd wykonywany pod presją czasu. Dla średnic 16-32 mm instalatorzy amatorzy mogą stosować zaciskarki ręczne, natomiast przy większych średnicach lub częstych realizacjach warto zainwestować w wersję półautomatyczną.

Pierścienie zaciskowe (crimp rings) dobiera się do konkretnej średnicy rury najpopularniejsze rozmiary to 16, 20, 25 i 32 mm. Materiał pierścienia ma znaczenie: stal nierdzewna sprawdza się w instalacjach wodociągowych, natomiast mosiądz stosuje się tam, gdzie wymagana jest większa odporność na korozję wapienną. Stosowanie niecertyfikowanych pierścieni z recyklingu to ryzyko, które rzadko się opłaca niewłaściwy stop lub grubość ścianki mogą prowadzić do pęknięcia pierścienia przy zmianach ciśnienia. Koszt oryginalnych pierścieni wynosi 2-6 PLN za sztukę, co przy standardowej instalacji domowej oznacza wydatek rzędu 100-200 PLN.

Może Cię zainteresować też ten artykuł przegląd instalacji elektrycznej 5letni protokół wzór

Kalibrator i rozwiertak służą do wyrównania wewnętrznej średnicy rury po cięciu i delikatnego rozszerzenia końca przed włożeniem w złączkę. Bez tego etapu rura nie wsuwa się wystarczająco głęboko w złączkę, co skutkuje ograniczeniem przekroju czynnego i zwiększonymi oporami przepływu. Kalibracja usuwa również zniekształcenia powstałe przy cięciu nożem profesjonalny obcinak do rur PEX tnie pod kątem 90°, nie pozostawiając zadziorów ani deformacji. Wydatek na kompletny zestaw kalibracyjny to około 150-300 PLN dla podstawowych narzędzi.

Do kompletu niezbędny jest wskaźnik głębokości (marker lub miarka) pozwalający na precyzyjne oznaczenie miejsca, do którego rura ma być wsunięta w złączkę. Zbyt płytkie wsunięcie powoduje nieszczelność, zbyt głębokie zmniejsza przekrój wewnętrzny i zaburza parametry hydrauliczne instalacji. Manometr do testu ciśnieniowego umożliwia weryfikację szczelności przed oddaniem instalacji do użytku próba ciśnieniowa powinna być przeprowadzona zgodnie z normą PN-EN 805 przy ciśnieniu 1,5-krotnie wyższym od ciśnienia roboczego przez minimum 30 minut.

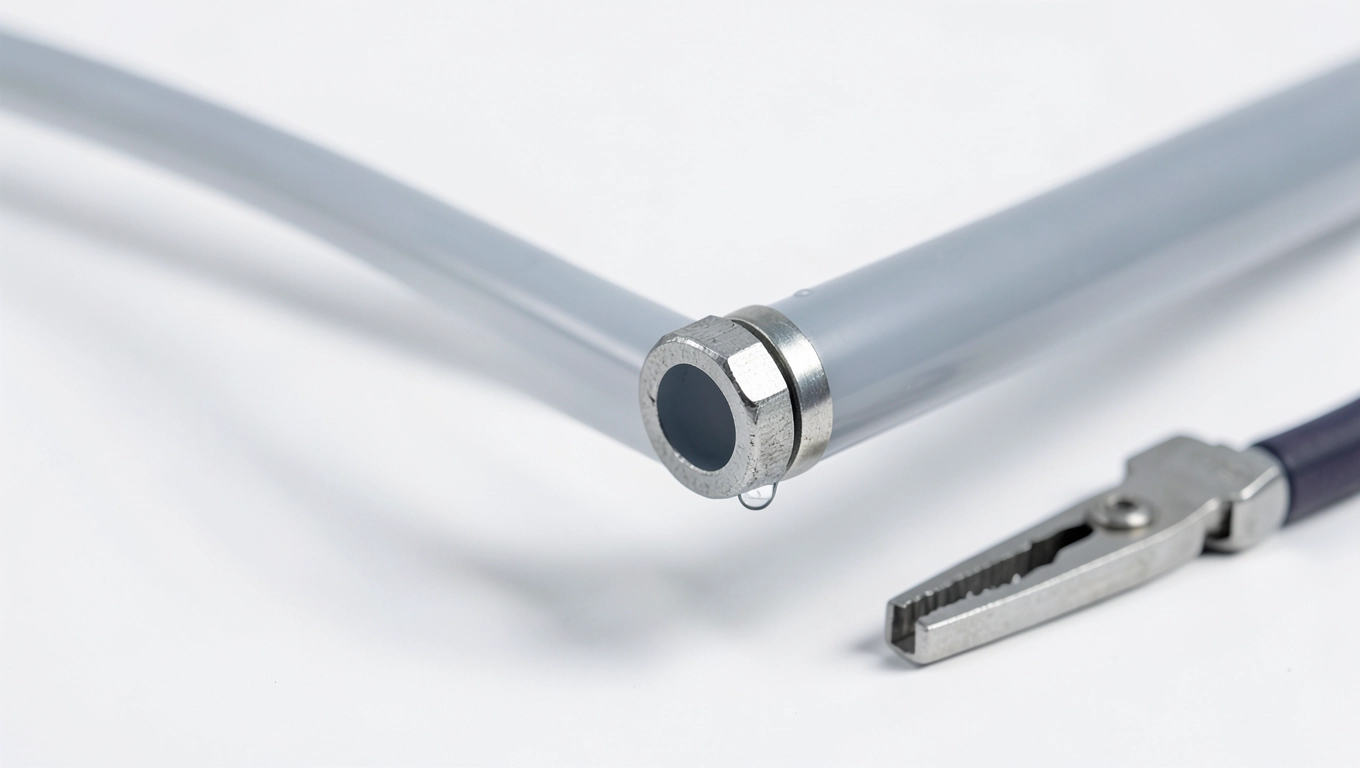

Krok po kroku: montaż instalacji wodnej PEX zaciskanej

Prawidłowy montaż instalacji wodnej PEX zaciskanej rozpoczyna się od starannego zaplanowania trasy przebiegu rur. Unika się ostrych zagięć mniejszych niż pięciokrotność średnicy zewnętrznej rury, co zapobiega lokalnym naprężeniom materiału. Przed przystąpieniem do cięcia należy upewnić się, że rura jest wolna od zanieczyszczeń wewnętrznych drobiny piasku czy opiłki metalowe mogą uszkodzić uszczelnienie w złączce podczas wsunięcia. Wszystkie połączenia wykonuje się po zamontowaniu rur w uchwytach, ale przed ich zamuleniem lub posadzki.

Sprawdź Ile kosztuje demontaż instalacji gazowej w samochodzie

Cięcie rury wykonuje się specjalnym obcinakiom do PEX pod kątem dokładnie 90° to kluczowe dla szczelności połączenia, ponieważ skośne cięcie uniemożliwia równomierne osadzenie pierścienia. Po cięciu należy zdjąć grady (zadziory) z wewnętrznej krawędzi rury i przeprowadzić kalibrację końcówki za pomocą dedykowanego rozwiertaka. Kalibrator wsuwa się obrotowo, delikatnie rozszerzając rurę do wymaganego wymiaru ten etap zajmuje dosłownie kilka sekund, ale eliminuje ryzyko nieszczelności spowodowanej niedostatecznym wsunięciem.

Sprawdzenie głębokości wsunięcia to czynność, której nie można pominąć. Na rurze markerem zaznacza się linię odpowiadającą głębokości wsunięcia w złączkę producent podaje wartość w milimetrach, typowo 14-22 mm w zależności od średnicy. Rura musi być wciśnięta do oporu, ale bez przesady siła nie jest potrzebna, gdy kalibracja została wykonana poprawnie. Właściwe wsunięcie sygnalizuje wyczuwalny opór i charakterystyczny dźwięk kliknięcia w przypadku złączek z blokadą.

Pierścień zaciskowy nasuwa się na rurę bezpośrednio przy złączce, w odległości 2-3 mm od jej krawędzi czołowej. Wartość ta jest krytyczna zbyt dalekie odsunięcie pierścienia osłabia połączenie, zbyt bliskie może uszkodzić złączkę podczas zacisku. Zaciskarka szczękowa zaciska pierścień równomiernie dookoła obwodu profesjonalne narzędzia wymuszają pełne zwarcie szczęk jako warunku koniecznego zwolnienia blokady. Po wykonaniu zacisku wizualnie sprawdza się symetryczność deformacji pierścienia i brak pęknięć.

Kontrola szczelności obejmuje próbę ciśnieniową zgodną z normą PN-EN 805 instalację napełnia się wodą, usuwa powietrze, a następnie podnosi ciśnienie do wartości 1,5 raza wyższej od ciśnienia roboczego (minimum 15 barów). Ciśnienie utrzymuje się przez 30 minut, obserwując manometr spadek wartości świadczy o nieszczelności. Warto przedmuchać instalację sprężonym powietrzem przed napełnieniem wodą, aby usunąć ewentualne zanieczyszczenia pozostałe po montażu. Dopiero pozytywny wynik próby ciśnieniowej pozwala na zamulenie bruzd lub wylanie posadzki.

Najczęstsze błędy i jak ich unikać przy zaciskanym połączeniu PEX

Niewłaściwy dobór rozmiaru pierścienia to błąd, który wygląda niepozornie, ale skutkuje katastrofalnymi konsekwencjami. Pierścień za duży nie zaciska rury wystarczająco, powodując wycieki pod ciśnieniem roboczym. Zbyt mały pierścień natomiast nadmiernie odkształca rurę, tworząc punkt koncentracji naprężeń podatny na pęknięcie zmęczeniowe po kilku latach eksploatacji. Przed zakupem komponentów warto sprawdzić, czy system jest kompletny rury, złączki i pierścienie pochodzące od różnych producentów mogą mieć nieznacznie różniące się tolerancje wymiarowe.

Niedostateczny nacisk zaciskarki objawia się widoczną szczeliną między krawędziami pierścienia po zacisku. Dzieje się tak, gdy szczęki są zużyte lub gdy instalator nie dociska ich do pełnego zwarcia częsty problem przy pracy w ciasnych przestrzeniach, gdzie trudno ustawić zaciskarkę prostopadle do osi rury. Nadmierny nacisk z kolei powoduje nadmierną deformację pierścienia i rury, zmniejszając wewnętrzną średnicę przepływową. Kontrola szczęk pod kątem zużycia i regularna kalibracja narzędzia to podstawa jakości połączeń.

Pominięcie kalibracji rury przed wsunięciem w złączkę to błąd popełniany szczególnie przez początkujących instalatorów. Rura po cięciu ma lekko owalny przekrój i zmniejszoną średnicę wewnętrzną bez kalibracji nie osiąga pełnego wsunięcia, co skutkuje ograniczeniem przepływu i ryzykiem nieszczelności na styku rura-złączka. Rozwiertak nie tylko wyrównuje przekrój, ale delikatnie rozszerza końcówkę, ułatwiając osadzenie w złączce bez nadmiernego tarcia, które mogłoby uszkodzić uszczelnienie O-ring.

Stosowanie niecertyfikowanych rur i łączników to pozorna oszczędność, która zwykle kończy się kosztowną naprawą po zalaniu. Brak certyfikatu zgodności z normą PN-EN 12201 oznacza, że producent nie gwarantuje parametrów ciśnieniowych i temperaturowych podanych w specyfikacji. Równie istotne jest pochodzenie pierścieni zaciskowych tańsze zamienniki często wykonane są ze stali niższej jakości, podatnej na korozję wapienną w twardej wodzie. Inwestycja w oryginalne komponenty renomowanych producentów zwraca się w postaci bezawaryjnej eksploatacji przez dekady.

Zbyt głębokie wsunięcie rury w złączkę zmniejsza efektywny przekrój przepływowy instalacji. W skrajnych przypadkach różnica między nominalną a rzeczywistą średnicą wewnętrzną może sięgać 30%, co przy ciśnieniu roboczym 3-4 bary skutkuje wyraźnie niższym strumieniem wody w punktach poboru. Stosowanie wskaźnika głębokości lub ogranicznika montowanego na obcinaku eliminuje ten problem całkowicie kilka sekund poświęcone na pomiar oszczędza godziny diagnostyki hydraulicznej po uruchomieniu instalacji.

Normy i wytyczne techniczne dotyczące instalacji PEX

Podstawową normą regulującą instalacje wodociągowe z rur PEX jest PN-EN 12201 określająca wymagania dla systemów rurociągów do przesyłu wody przeznaczonej do spożycia przez ludzi. Norma definiuje klasy ciśnieniowe, współczynniki bezpieczeństwa i wymagania dotyczące szczelności połączeń. Dla rur PEX jako takich obowiązuje norma DIN 16893 określająca właściwości fizykochemiczne i wymiary tolerancji, natomiast przy zastosowaniach grzewczych (podłogówki, kaloryfery) normą odniesienia jest EN 1264.

Próba ciśnieniowa powinna być przeprowadzona zgodnie z wytycznymi zawartymi w normie PN-EN 805, która precyzuje metodykę badania szczelności instalacji wodociągowych. Ciśnienie próbne nie może być niższe niż 1,5-krotność maksymalnego ciśnienia roboczego i nie wyższe niż ciśnienie, przy którym następuje odkształcenie plastyczne elementów systemu. Czas utrzymania ciśnienia próbnego wynosi minimum 30 minut dla instalacji małych, do 2 godzin dla instalacji rozległych, z obowiązkowym zapisem wyników w protokole.

Producenci systemów PEX (tacy jak Wavin, Rehau, Uponor) publikują własne instrukcje montażu uwzględniające specyfikę ich wyrobów. Wytyczne obejmują momenty obrotowe dla zaciskarek hydraulicznych, tolerancje głębokości wsunięcia rury i wymagania dotyczące narzędzi kalibracyjnych. Stosowanie się do zaleceń producenta jest warunkiem zachowania gwarancji samowolna modyfikacja parametrów zacisku lub użycie nieautoryzowanych komponentów skutkuje utratą ochrony gwarancyjnej.

Porównanie kosztów: metoda zaciskania kontra alternatywne techniki

Metoda zaciskania wyróżnia się na tle konkurencyjnych technik łączenia rur PEX przede wszystkim szybkością wykonania połączenia. Doświadczony instalator wykonuje zacisk w 3-5 sekund, podczas gdy połączenie spawane metodą PP-R wymaga 30-60 sekund samego nagrzewania plus czas chłodzenia. Oszczędność czasu robocizny szacuje się na 30-40% w porównaniu z systemami spawanymi, co przy większych realizacjach przekłada się na realne pieniądze. Dla inwestora indywidualnego oznacza to krótszy okres zamieszkania w czasie remontu i niższy rachunek za ekipę.

Jednorazowy wydatek na profesjonalną zaciskarkę to 500-1500 PLN w zależności od marki i funkcjonalności, natomiast podstawowa zaciskarka ręczna do amatorskich realizacji kosztuje już od 150 PLN. W przypadku pojedynczego projektu koszt zakupu narzędzi zwraca się po około 50 połączeniach w porównaniu z wynajmem lub stawką firmy wykonawczej. Warto rozważyć zakup kompletnego zestawu (zaciskarka, kalibrator, obcinak) oferowanego jako pakiet różnica cenowa w stosunku do zakupu osobnego wynosi często 20-30%.

W tabeli zestawiono orientacyjne koszty komponentów dla instalacji wodnej w typowym domu jednorodzinnym o powierzchni użytkowej 150 m²:

Długoterminowa analiza kosztów eksploatacji przemawia zdecydowanie na korzyść systemu zaciskanego. Brak korozji oznacza brak kosztów wymiany zużytych elementów metalowych, które w instalacjach stalowych pojawiają się średnio po 15-20 latach. Gładka powierzchnia wewnętrzna rury PEX nie zarasta kamieniem, co utrzymuje parametry hydrauliczne przez cały okres użytkowania bez konieczności chemicznego oczyszczania instalacji. W przeliczeniu na 50 lat eksploatacji oszczędności w porównaniu z instalacją stalową szacuje się na 30-50% kosztów odtworzeniowych i serwisowych.

Kiedy metoda zaciskania nie jest optymalnym wyborem

Instalacje z rur PEX nie sprawdzają się w miejscach narażonych na bezpośrednie działanie promieniowania UV światło słoneczne degraduje strukturę usieciowanego polietylenu, powodując kruchość materiału po kilkuset godzinach ekspozycji. Na zewnątrz budynków rury PEX muszą być poprowadzone w osłonach chroniących przed promieniowaniem, co w praktyce oznacza dodatkowe koszty i komplikacje montażowe. W takich przypadkach alternatywą pozostają rury PEHD odporne na UV lub tradycyjne rury stalowe w powłoce cynkowej.

W instalacjach przemysłowych przesyłających wodę o temperaturze przekraczającej 80°C przez długie okresy, rury PEX podlegają przyspieszonemu starzeniu termicznemu. Normy dopuszczają taką eksploatację, ale żywotność instalacji skraca się proporcjonalnie do czasu pracy w podwyższonej temperaturze. Dla instalacji ciepłowniczych przemysłowych rekomenduje się systemy wielowarstwowe (PEX-Al-PEX) lub rury PP-R klasy wysokotemperaturowej, które lepiej znoszą ciągłą pracę w zakresie 80-95°C.

Ograniczeniem bywa również dostępność przestrzeni do wykonania zacisku w bardzo ciasnych bruzdach lub przy pracy w istniejących instalacjach szczęki zaciskarki mogą nie mieć wystarczającego wychylenia. W takich sytuacjach rozwiązaniem są złączki skręcane (press-fitting) lub złączki kompresyjne, które wymagają mniejszego pola manewru, ale oferują mniejszą szczelność długoterminową. Świadomy wybór metody na etapie projektowania instalacji pozwala uniknąć kompromisów jakościowych podczas realizacji.

Metoda zaciskania rur PEX łączy szybkość montażu z niezawodnością połączeń te dwa parametry przez dekady wykluczały się w technice instalacyjnej. Nowoczesne materiały i precyzyjne narzędzia sprawiły, że jakość zaciskanego połączenia nie ustępuje spawanym systemom PP-R, a w niektórych aspektach je przewyższa. Brak gorących procesów eliminuje ryzyko pożaru na placu budowy i upraszcza warunki BHP, co ma znaczenie przy realizacjach w istniejących budynkach mieszkalnych.

Szczelność połączeń zaciskanych potwierdzona jest wieloletnią praktyką i badaniami laboratoryjnymi instalacje wykonane zgodnie z normami i wytycznymi producentów pracują bezawaryjnie przez dekady. Możliwość demontażu pojedynczego połączenia bez naruszania sąsiednich segmentów znacząco ułatwia konserwację i modernizację instalacji, co doceniają zarówno instalatorzy, jak i zarządcy nieruchomości. Elastyczność systemu w zakresie rozbudowy pozwala na łatwe dodawanie nowych punktów poboru bez kosztownych przeróbek istniejącej infrastruktury.

Wybierając metodę zaciskaną, inwestor zyskuje instalację nowoczesną, trwałą i przyjazną w codziennej eksploatacji. Warto jednak pamiętać, że jakość połączeń zależy przede wszystkim od staranności wykonania i stosowania certyfikowanych komponentów oszczędności na narzędziach czy materiałach zwracają się szybko, ale kosztują spokój na długie lata.
