Jak zamontować pastuch elektryczny krok po kroku w 2026

Dobór słupków i izolatorów do ogrodzenia elektrycznego

Fundamentem trwałej instalacji pastucha elektrycznego jest trafny dobór słupków i izolatorów, bo to one przenoszą naprężenia mechaniczne i decydują o stabilności linii na całej długości. Słupki drewniane, najczęściej sosnowe lub świerkowe, wytrzymują spore obciążenia i tłumią wibracje, ale wymagają impregnacji ciśnieniowej, inaczej po dwóch, trzech sezonach gniją przy styku z wilgotną glebą.

• Dobór słupków i izolatorów do ogrodzenia elektrycznego
• Prawidłowe rozmieszczenie linii pastucha na działce
• Podłączenie elektryzatora i uruchomienie instalacji
• Najczęstsze błędy przy montażu pastucha elektrycznego

Słupki metalowe, ocynkowane ogniowo, są lżejsze i łatwiejsze do wbicia, lecz przy dużych odstępach, powyżej 8 metrów, mogą się wyginać pod wpływem wiatru i naciągu drutu. Dlatego w praktyce łączy się oba typy: metalowe w rogach i na prostych odcinkach, drewniane jako pale kotwiczne na bramach oraz przy punktach mocowania izolatorów narożnych, gdzie siła działająca na przewód rozkłada się pod kątem prostym.

Izolatory dobiera się do materiału słupka i napięcia linii. Polipropylenowe z gwintem zewnętrznym dobrze pracują na drewnie, ponieważ ich kołnierz rozkłada siłę na większą powierzchnię i nie wżyna się w miękkie włókna. Na metalowych słupkach stosuje się izolatory z rdzeniem porcelanowym lub z wzmocnionego tworzywa, bo tworzywo z metalem reaguje trybologicznie i przy silnym docisku zaczyna pękać.

Ważnym, często pomijanym parametrem jest wytrzymałość izolatora na przebicie, mierzona w kV. Dla instalacji o napięciu 8 kV minimalna klasa izolatora to 12 kV, dla impulsów sięgających 10 kV warto sięgnąć po elementy 15 kV, ponieważ margines bezpieczeństwa chroni przed skokami napięcia wywołanymi mokrym śniegiem lub zetknięciem przewodu z gałęzią.

Kompozytowe słupki z włókna szklanego stanowią dobry wybór przy dłuższych liniach, ważą poniżej 1 kg na metr i nie korodują, ale ich niska masa sprawia, że w miękkim gruncie wymagają kotwienia lub użycia płyty stopowej. Dla porównania, pięciometrowy słupek sosnowy waży około 11 kg i kotwi się sam przez masę własną.

Izolatory muszą być rozmieszczone w odstępach dostosowanych do materiału przewodu i temperatury. Przy drucie stalowym pod napięciem latem wydłuża się on nawet o 3 centymetry na dziesięć metrów, dlatego izolatory narożne powinny umożliwiać kompensację termiczną, inaczej naciąg w mroźny poranek poderwie je z mocowania. Standard PN-EN 60335-2-76 wskazuje, że dystans pełzania izolatora, czyli długość drogi prądu po jego powierzchni, powinien wynosić minimum 1,2 cm na każdy 1 kV napięcia znamionowego.

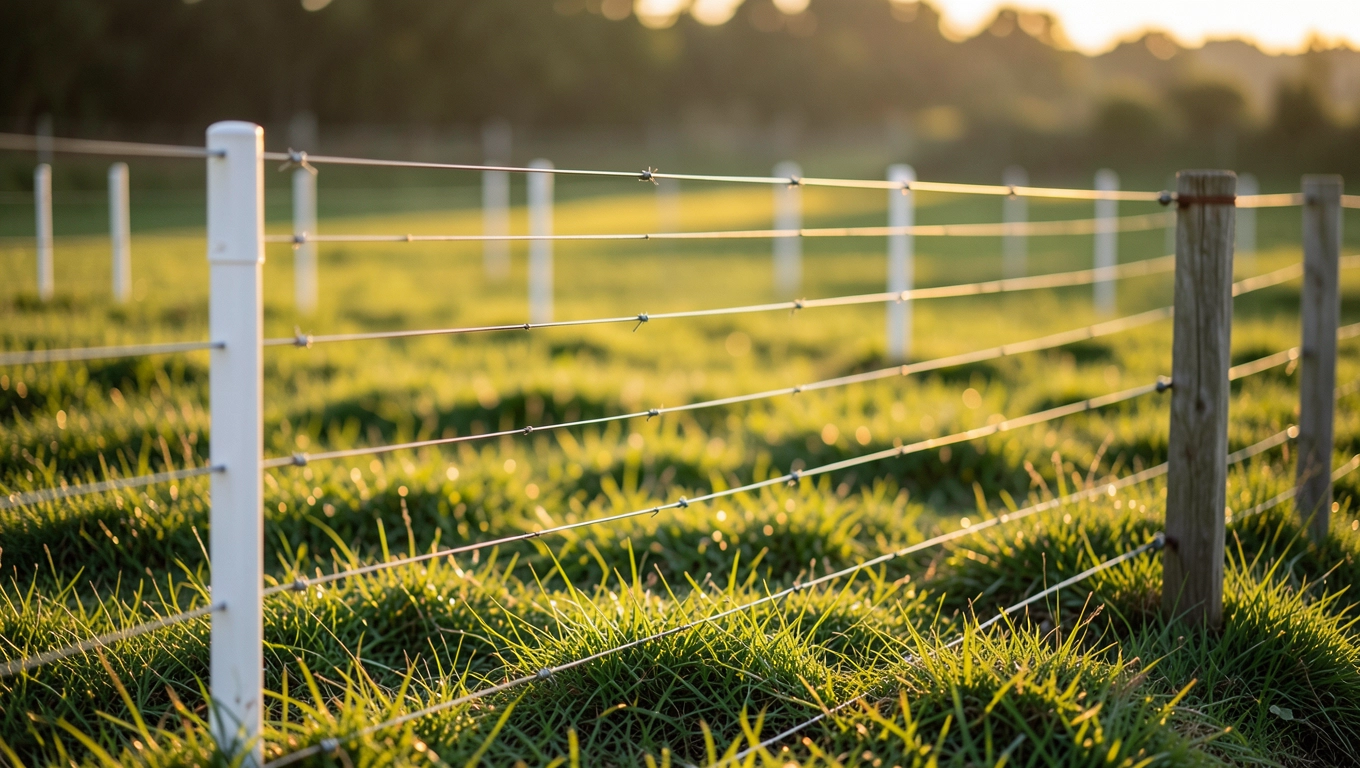

Prawidłowe rozmieszczenie linii pastucha na działce

Linia pastucha elektrycznego to nie drut na wysokości wzroku psa, lecz precyzyjnie rozłożona sekwencja poziomów, z których każdy kontroluje inną strefę ciała zwierzęcia lub inny kierunek podejścia do ogrodzenia. Pierwszy przewód umieszcza się 20-25 centymetrów nad ziemią, ponieważ zbyt nisko położona linia szybko zarasta trawą, zwiększa upływność i obniża napięcie poniżej progu skuteczności, a zbyt wysoko nie zatrzymuje mniejszych zwierząt.

Przy ogrodzeniu dla bydła i koni stosuje się dwa do trzech poziomów, przy czym dolny odpowiada za odstraszenie psa czy lisa, górny za powstrzymanie sarn przed przeskokiem. Odstęp między przewodami powinien wynosić od 25 do 40 centymetrów, gdyż zbyt gęste ułożenie zwiększa ryzyko przypadkowego zwarcia przez gałąź lub sierść.

Na narożnikach działki linia zmienia kierunek pod kątem, który wytwarza dużą siłę promieniową. Aby ją rozłożyć, stosuje się pale kotwiczne odciągowe lub odpowiednio wzmocnione słupki narożne z podwójnym mocowaniem. Zwykły słupek prosty w narożniku po dwóch sezonach przechyli się o 5-10 stopni, bo siła naciągu działa wahadłowo przy każdym podmuchu wiatru.

W miejscach przejść terenowych, na przykład w obniżeniach i zagłębieniach, przewód musi biec wyżej niż wynikałoby to z geometrii, ponieważ zwierzę nie respektuje prostej linii topografii i podchodzi od dołu. Tam, gdzie grunt wznosi się, warto zostawić 5-centymetrowy luz na każdy metr różnicy poziomu, bo naprężony drut w takim miejscu działa jak struna i może pęknąć przy skoku temperatury z 5°C do -10°C.

Na bramach i przejściach technologicznych linia pastucha elektrycznego nie może być prowizorycznie przewieszona, ponieważ to najczęstsze miejsce, w którym dochodzi do przerw w obwodzie. Bramy ręczne wyposaża się w sprężynowe uchwyty z izolowanym haczykiem, bramy przesuwne w linkę nośną podłączoną do drutu przez ruchomy styk, tak zwany bramowy przepust izolowany, dzięki czemu cały obwód pozostaje zamknięty w pozycji otwartej i zamkniętej.

Przy planowaniu rozmieszczenia linii warto wytyczyć ją sznurkiem lub cienkim drutem prowizorycznym jeszcze przed wbiciem słupków. Pozwoli to ocenić, czy wybrane przejścia nie kolidują z przyszłymi ścieżkami technicznymi, miejscem składowania siana czy dojazdem do silosu.

Nie należy instalować pastucha elektrycznego w bezpośrednim sąsiedztwie instalacji piorunochronnej, ponieważ impuls wyładowania atmosferycznego indukuje w przewodzie napięcie, które przez iskrownik może uszkodzić elektryzator. Norma PN-EN 62305-3 zaleca utrzymanie co najmniej 2 metrów odstępu od zwodów pionowych lub zastosowanie dedykowanego odgromnika iskrowego pomiędzy linią a uziemieniem.

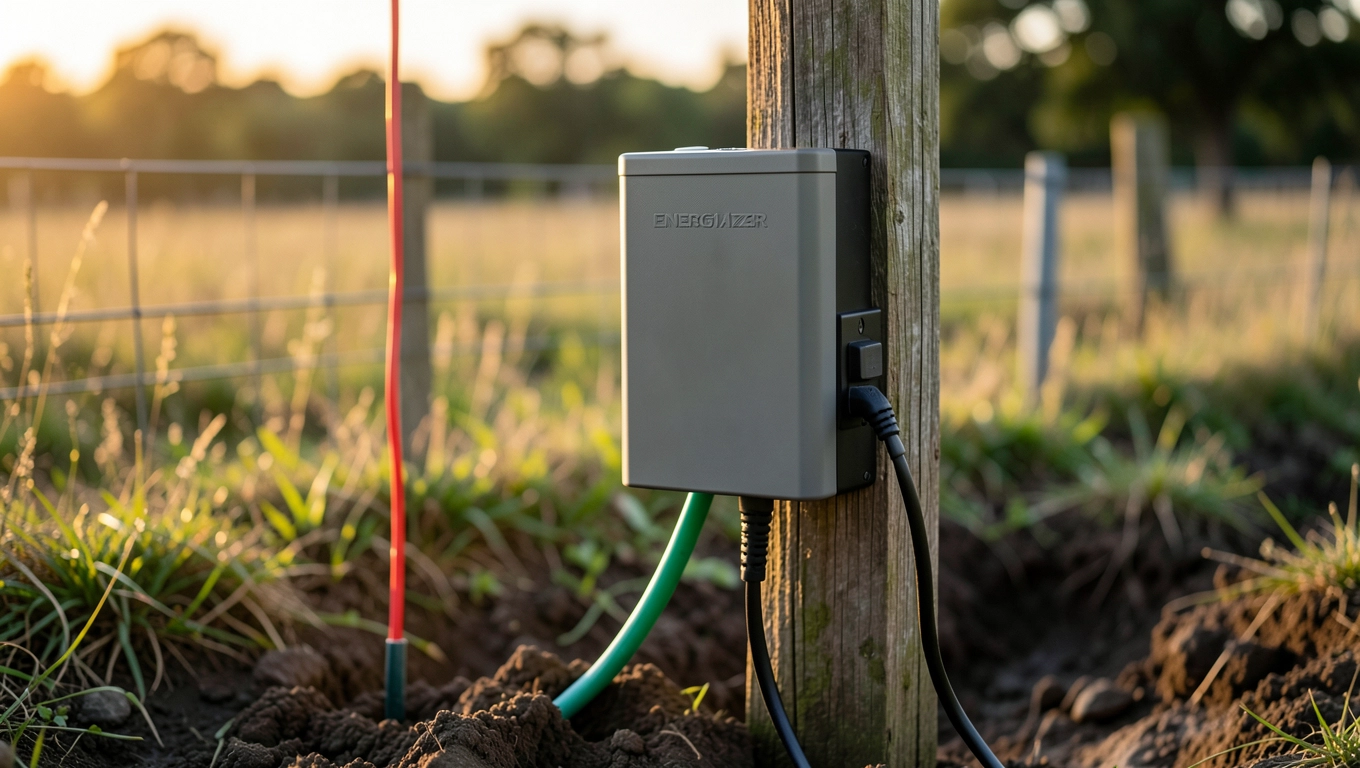

Podłączenie elektryzatora i uruchomienie instalacji

Elektryzator stanowi serce instalacji pastucha elektrycznego i wymaga poprawnego podłączenia w trzech punktach: do linii ogrodzenia, do uziomu oraz do źródła zasilania. Każdy z tych obwodów ma osobną funkcję i nieprawidłowe podłączenie któregokolwiek powoduje spadek skuteczności lub całkowity brak impulsu.

Linia ogrodzenia łączy się z zaciskiem oznaczonym symbolem błyskawicy lub strzałki, nigdy z zaciskiem uziemiającym, bo prąd płynie od elektryzatora przez przewód, przez ciało zwierzęcia dotykającego drutu i przez glebę z powrotem do uziomu. Bez zamkniętej pętli nie ma przepływu, a więc nie ma impulsu.

Uziom to najczęściej trzy pręty miedziowane lub ocynkowane o długości 1-2 metrów, wbijane w glebę w odstępach minimum 3 metrów i połączone drutem miedzianym. Im wilgotniejsza gleba, tym lepsza przewodność, ale w okresie suszy rezystancja uziomu potrafi wzrosnąć z 50 Ω do ponad 500 Ω, co drastycznie obniża napięcie impulsu i skuteczność odstraszania.

Zasilanie elektryzatora odbywa się z sieci 230 V lub z akumulatora 12 V, w zależności od typu urządzenia. Modele sieciowe zapewniają stabilną moc, ale wymagają gniazdka w zasięgu kabla, modele akumulatorowe są mobilne, jednak przy temperaturze minus 15°C ich pojemność spada o 30-40%. Rozwiązaniem kompromisowym są urządzenia hybrydowe 12/230 V z automatycznym przełączaniem, które w praktyce najlepiej sprawdzają się przy padokach oddalonych od zabudowań.

Po podłączeniu wszystkich obwodów warto wykonać test śrubokrętem iskrowym lub dedykowanym miernikiem napięcia, dotykając końcówką do drutu i odczytując wskazanie. Prawidłowe napięcie na linii powinno wynosić od 4 do 10 kV w zależności od modelu, poniżej 3 kV impuls jest odczuwalny, lecz nie odstrasza skutecznie, a powyżej 12 kV ryzyko przebić izolatorów rośnie.

Nigdy nie podłączaj elektryzatora do instalacji bez wcześniejszego sprawdzenia wszystkich połączeń. Pomyłka między zaciskiem linii a uziomu powoduje, że napięcie pojawia się na ziemi, a nie na drucie, i zwierzę nie otrzymuje impulsu. Szczególnie niebezpieczna jest sytuacja odwrotna, w której uziom zostaje podłączony do linii, ponieważ prąd zaczyna płynąć przez osobę obsługującą ogrodzenie przy dotyku słupka.

Przed pierwszym uruchomieniem należy skontrolować szczelność obwodu, mierząc napięcie na końcu linii przy odłączonym uziomie. Jeśli wynik przekracza 4 kV, instalacja jest sprawna i można ją obciążyć uziomem. W praktyce różnica napięcia pomiędzy początkiem a końcem linii nie powinna przekraczać 15%, przy większej następuje poszukiwanie miejsc upływności, najczęściej w postaci trawy dotykającej drutu lub uszkodzonego izolatora.

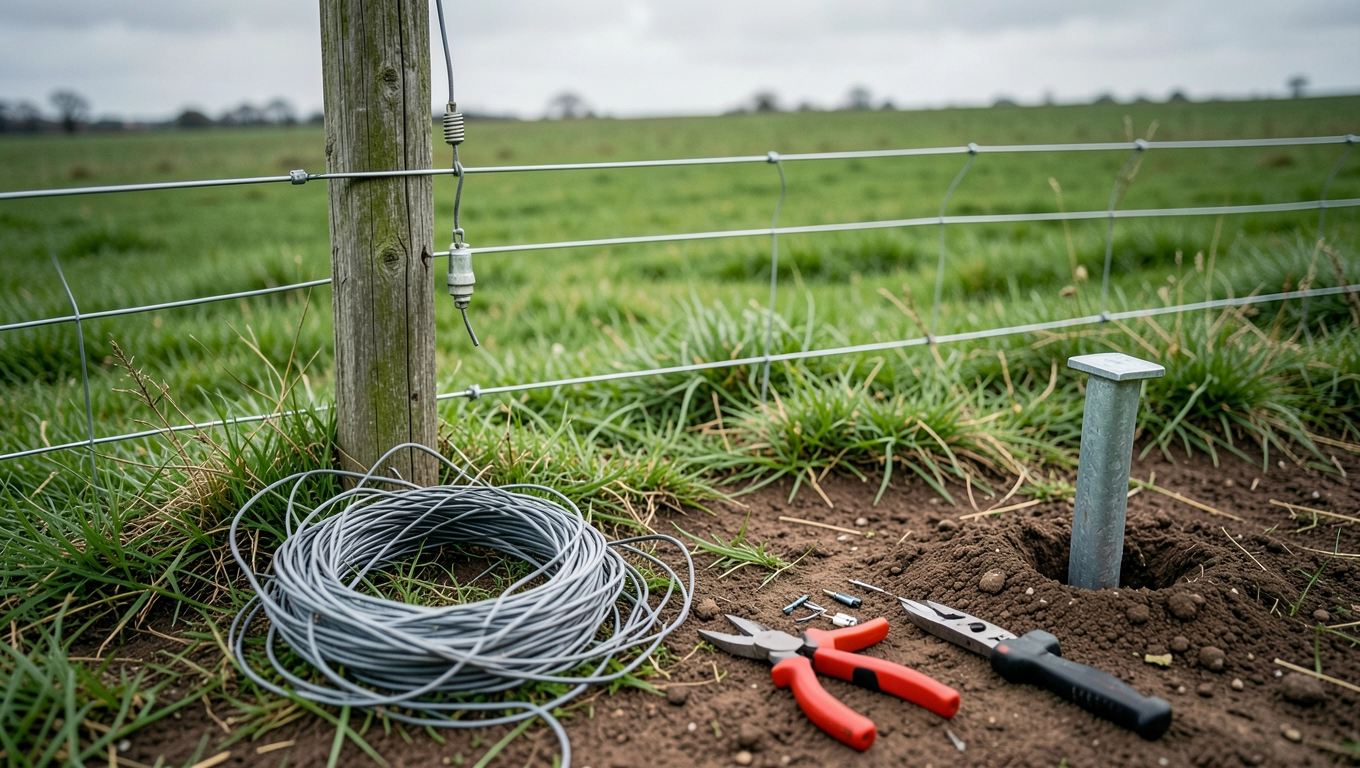

Najczęstsze błędy przy montażu pastucha elektrycznego

Najbardziej kosztownym błędem przy instalacji pastucha elektrycznego jest niedoszacowanie długości linii. Elektryzator o napięciu wyjściowym 8 kV i energii impulsu 1,5 J skutecznie zasila do 8 kilometrów ogrodzenia, lecz pod warunkiem niskiej upływności. Jeśli rośliność dotyka drutu co kilka metrów, energia rozładowuje się lokalnie i na końcu linii napięcie spada poniżej progu.

Drugim częstym błędem jest stosowanie zbyt małej liczby uziomów. Wielu monterów wbija jeden pręt, bo to szybkie rozwiązanie, ale rezystancja takiego uziomu w suchej glebie sięga 800 Ω i powoduje spadek napięcia do 2 kV, które zwierzę ledwo rejestruje. Rozwiązaniem jest systematyczne rozbudowywanie uziomu przez dodawanie kolejnych prętów co 3 metry aż do uzyskania pomiaru poniżej 100 Ω.

Zbyt słaby naciąg drutu prowadzi do jego zwisania, dotykania ziemi i mostkowania impulsu do gruntu przez kałużę lub mokrą trawę. Z drugiej strony nadmierny naciąg, przekraczający wytrzymałość drutu na rozciąganie, powoduje pęknięcia przy nagłych zmianach temperatury. Prawidłowe napięcie ustala się, gdy drut po naciągnięciu wykazuje ugięcie 3-5 centymetrów na odcinku 10 metrów przy lekkim szarpnięciu ręką.

Łączenie drutów stalowych z aluminiowymi bezpośrednio, na przykład skrętką, wywołuje korozję elektrochemiczną, ponieważ różnica potencjałów tych metali w obecności wilgoci przekracza 0,8 V i przyspiesza utlenianie. Do połączeń należy stosować zaciski zakręcane z podkładką cynkowaną lub węzły zaplatane z zachowaniem czystego styku, a wszelkie skrętki zabezpieczać taśmą izolacyjną odporną na UV.

Wielu użytkowników zapomina o regularnym czyszczeniu linii z roślinności. Trawa, gałęzie, bluszcz to nie kosmetyczny problem, lecz poważny upływnik, przez który nawet 70% energii impulsu rozładowuje się bezproduktywnie. Pastuch elektryczny wymaga minimum jednego przeglądu w miesiącu w sezonie wegetacyjnym i jednego w tygodniu przy deszczowej aurze lipcowej.

Brak ochrony przeciwprzepięciowej w postaci odgromnika iskrowego na linii to błąd, który kosztuje najwięcej po pierwszej burzy. Iskrownik odprowadza prąd wyładowania do ziemi zanim zdąży on uszkodzić uzwojenie elektryzatora. Jego montaż między przewodem a uziomem powinien być realizowany w każdej instalacji o długości powyżej 500 metrów.

Nieprawidłowe ustawienie wysokości pierwszego przewodu to z kolei błąd, który weryfikuje się podczas pierwszego kontaktu zwierzęcia z instalacją. Jeśli dolna linia znajduje się zbyt nisko, poniżej 20 centymetrów, psy uczą się ją przekopywać, a lisy przechodzić pod nią, nie dotykając drutu czułą częścią ciała. Wysokość 20-25 centymetrów zapewnia, że impuls trafia w nos lub klatkę piersiową zwierzęcia, gdzie reakcja jest najsilniejsza.

Ostatnim, rzadko omawianym błędem jest brak oznaczenia instalacji. Norma PN-EN 60335-2-76 wymaga umieszczenia tablicy ostrzegawczej w widocznych miejscach wzdłuż ogrodzenia, szczególnie przy przejściach i bramach. Tablica o wymiarach 10×20 cm z napisem „Uwaga, pastuch elektryczny" i symbolem pioruna musi być rozmieszczona co 50 metrów oraz przy każdym punkcie, w którym człowiek może zetknąć się z przewodem nieświadomie.

Poprawnie zaprojektowana i wykonana instalacja pastucha elektrycznego potrafi pracować bez zakłóceń przez 8-12 lat, przy czym co 3 lata warto wymienić izolatory i sprawdzić stan połączeń śrubowych, ponieważ różnica temperatur od -25°C zimą do +35°C latem powoduje cykliczne naprężenia i mikroluzy. Pielęgnacja ta nie wymaga specjalistycznych narzędzi, wystarczą szczypce do drutu, klucz dynamometryczny do śrub uziomu i miernik napięcia, który jest podstawowym instrumentem kontroli jakości instalacji.

Źródła danych i norm: PN-EN 60335-2-76 (wymagania bezpieczeństwa dla elektryzatorów), PN-EN 62305-3 (ochrona odgromowa), materiały producentów komponentów uziemiających, publikacje Instytutu Zootechniki w zakresie dobrostanu zwierząt.
