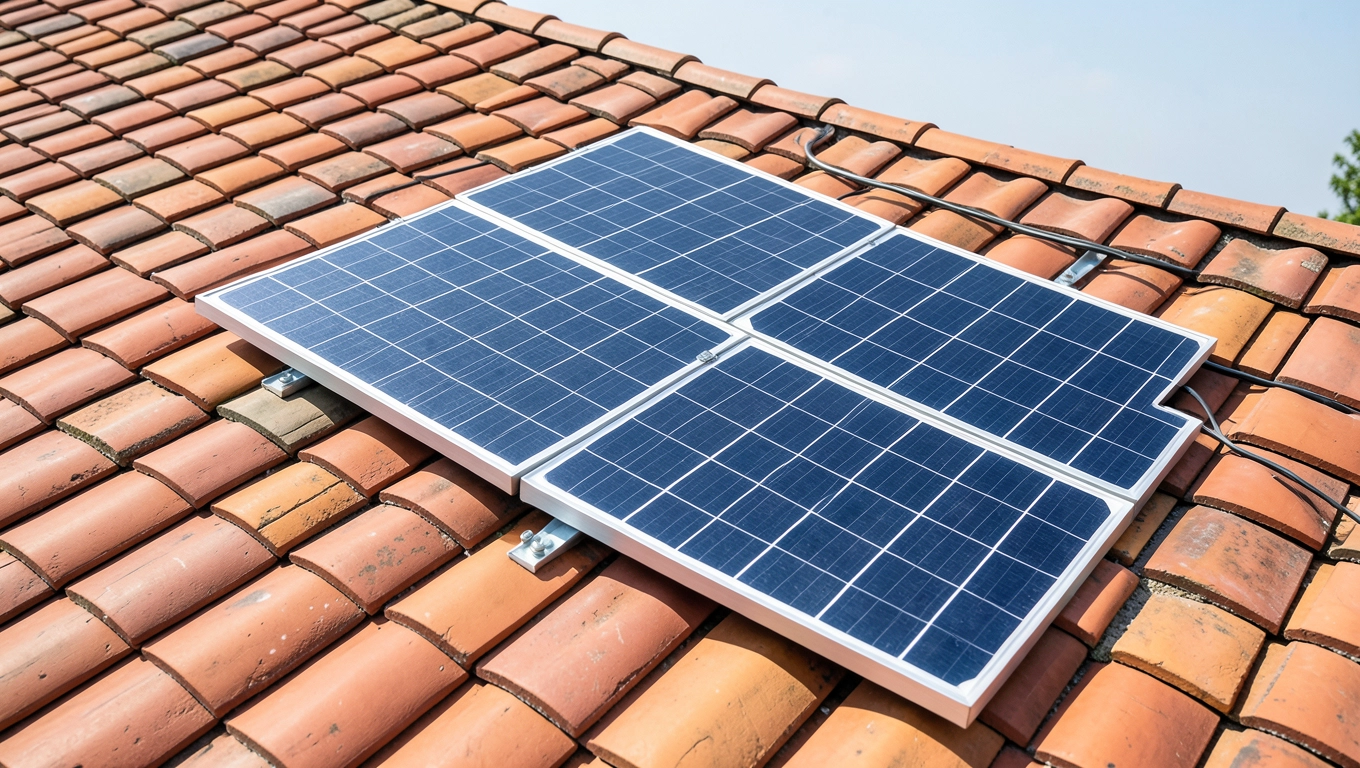

Montaż paneli fotowoltaicznych na dachówce ceramicznej – praktyczny poradnik

Decydując się na instalację paneli fotowoltaicznych na dachu pokrytym dachówką ceramiczną, stajesz przed wyzwaniem, które potrafi zniechęcić nawet doświadczonych inwestorów jak bowiem przeprowadzić montaż w sposób nieinwazyjny, zachowując przy tym pełną szczelność pokrycia i maksymalną wydajność energetyczną? Właśnie od tego miejsca zaczyna się prawdziwa przygoda z fotowoltaiką na dachach skośnych, gdzie każdy detal konstrukcyjny ma znaczenie, a błąd popełniony na etapie planowania potrafi kosztować fortunę w przyszłych naprawach. Poniższy przewodnik rozwiązuje te dylematy w sposób konkretny i praktyczny nie znajdziesz tutaj ogólników, a wyłącznie sprawdzone metody, które stosują profesjonalne ekipy montażowe na co dzień.

• Dobór systemu montażowego na dachówkę ceramiczną
• Jak uniknąć przecieków przy montażu paneli na dachówce
• Optymalizacja kąta nachylenia paneli na dachach krytych dachówką
• Instalacja paneli fotowoltaicznych na dachu pokrytym dachówką ceramiczną Pytania i odpowiedzi

Dobór systemu montażowego na dachówkę ceramiczną

Dachówka ceramiczna, ze względu na swoją sztywną strukturę i niewielką powierzchnię pojedynczych elementów, wymaga systemu montażowego opartego na punktowym mocowaniu inaczej niż w przypadku blachodachówki czy papy, gdzie można stosować szyny nośne przykręcane bezpośrednio do podłoża. Sercem całego rozwiązania są tutaj haki montażowe wyspecjalizowane pod kątem kształtu dachówki, które instaluje się w szczelinach między rzędami, wykorzystując naturalne zagłębienia profilu jako miejsce osadzenia bez naruszania samej ceramiki. Kluczowy parametr techniczny stanowi nośność haków profesjonalne systemy oferują wartości w zakresie 80-120 kg na punkt mocowania, co przy rozmieszczeniu co 80-100 cm w poziomie i 100-120 cm w pionie zapewnia stabilność umożliwiającą przetrwanie nawet ekstremalnych obciążeń wiatrowych zgodnych z normą PN-EN 1991-1-4.

Wyróżniamy trzy podstawowe typy haków dedykowanych do dachówki ceramicznej: hak typu „fin" pasujący do dachówek zakładkowych z wywiniętym dolnym brzegiem, hak płaski do profilowanych dachówek holenderskich oraz hak kątowy regulowany do dachówek karpiówek układanych w łuskę. Wybór właściwego modelu zależy od kąta nachylenia dachu dla spadków przekraczających 45° zaleca się haki z przedłużonym ramieniem, które odchylają panel od powierzchni o minimum 10 cm, zapewniając swobodny przepływ powietrza chłodzącego spód modułów. Systemy premium wyposażone są w gumowe uszczelki EPDM o grubości 4 mm, które dociskane śrubą M8 do powierzchni haka tworzą barierę wodoszczelną klasy W1 według klasyfikacji ETAG 006.

Instalacja haków wymaga precyzyjnego planowania rozmieszczenia każdy punkt musi być osadzony w miejscu, gdzie pod dachówką znajduje się pełna łata nośna o przekroju minimum 40×50 mm dla łat miękkich lub 50×50 mm dla łat twardych według wymagań Eurokodu 5. Przed przystąpieniem do montażu należy zdjąć dachówki w miejscach planowanych haków, co stanowi czynność czasochłonną, lecz niezbędną próby wsuwania haków pod spód dachówki bez jej demontażu prowadzą do pęknięć Ceramiki i luzowania całego układu. Ekipy dysponujące doświadczeniem w tego typu realizacjach stosują technikę „suchego montażu", gdzie haki przykręca się do łat przed ułożeniem dachówek na nowo, eliminując ryzyko uszkodzenia podczas ponownego kładzenia.

Może Cię zainteresować też ten artykuł Ile kosztuje czyszczenie instalacji CO

Po zamocowaniu haków kolejnym etapem jest instalacja szyn nośnych aluminiowych profili 40×40 mm lub 40×60 mm, które łączy się z hakami za pomocą śrub samogwintujących ze stali nierdzewnej A2 o średnicy 6 mm. Połączenie hak-szyna wymaga zastosowania nakrętek kwadratowych wsuwanych w rowek profilu, co zapewnia pełną powierzchnię docisku i eliminuje punktowe naprężenia mogące prowadzić do zerwania połączenia przy silnych podmuchach wiatru. Odległość między szynami równoległymi wyznacza rozstaw haków wzdłużnachylenia dachu standardowo przyjmuje się rozstaw 1000-1200 mm dla modułów o wymiarach 1700×1000 mm, co odpowiada czterem punktom podparcia na panel.

Całość systemu montażowego musi być zabezpieczona przed korozją galwaniczną aluminium szyn wchodzi w bezpośredni kontakt ze stalą haków, co przy obecności wilgoci może wywołać reakcję elektrochemiczną prowadzącą do degradacji połączenia. Profesjonalni wykonawcy stosują smar diwodorofosforan cynku lub pasty ochronne na bazie wazeliny technicznej nakładane na gwintowane elementy przed montażem. Okresowa kontrola stanu połączeń co 5 lat, obejmująca dokręcenie śrub z momentem 15-20 Nm, stanowi element konserwacji systemu zalecany przez producentów rozwiązań montażowych.

Jak uniknąć przecieków przy montażu paneli na dachówce

Przecieki powstające w wyniku nieprawidłowego montażu paneli na dachówce ceramicznej wynikają z trzech podstawowych mechanizmów: naruszenia ciągłości pokrycia przez elementy penetrujące warstwę wodoszczelną, braku odpowiedniego odwodnienia strefy przebicia oraz niewłaściwego uszczelnienia punktów mocowania. Zrozumienie fizyki tego procesu pozwala skutecznie przeciwdziałać każdemu z nich. Woda opadowa spływająca po powierzchni dachówki wykorzystuje kapilary powstające między hakami a ceramiką nawet szczelina 0,5 mm wystarczy, by woda przedostała się do warstwy izolacji podkładowej, a stamtąd do konstrukcji więźby dachowej.

Może Cię zainteresować też ten artykuł przegląd instalacji elektrycznej 5letni protokół wzór

Pierwszą linię obrony stanowią kołnierze uszczelniające wykonane z EPDM lub kauczuku butylowego, które montuje się na hakach przed ich osadzeniem w docelowym miejscu. Kołnierz o średnicy 150-200 mm pozwala na pokrycie szczeliny powstałej wokół punktu mocowania i odprowadzenie wody poza strefę penetracji dzięki nachyleniu powierzchni kołnierza. W praktyce stosuje się dwie warstwy uszczelnienia taśmę butylową nakładaną bezpośrednio pod kołnierzem na powierzchnię łaty oraz kołnierz EPDMdociskany nakrętką, co tworzy system redundantny, gdzie awaria jednego elementu nie prowadzi do natychmiastowego przecieku.

Drugim krytycznym aspektem jest przywrócenie ciągłości pokrycia dachowego wokół haków. Po zamontowaniu systemu i ułożeniu paneli konieczne jest zdjęcie dachówek przylegających do haków i założenie ich ponownie w taki sposób, by dolna krawędź dachówki zachodziła na kołnierz uszczelniający od góry, a górna krawędź była podwinięta pod hak technika ta, stosowana przez dekarzy od pokoleń, wykorzystuje naturalny kierunek spływu wody do ochrony punktów penetracji. W przypadku dachówek zakładkowych szczególną uwagę należy poświęcić zachowaniu prawidłowego zakładu poziomego wynoszącego minimum 80 mm dla spadków poniżej 30° i 60 mm dla spadków powyżej 45° według wytycznych producentów dachówek.

Trzeci mechanizm dotyczy wnikania wody w szczeliny między dachówkami a szynami montażowymi panel fotowoltaiczny, mimo że zamontowany jest nad powierzchnią dachu, nie tworzy pełnej osłony przed deszczem, lecz jedynie kieruje spływ wody na boki. Woda kapilarna może wnikać pod spód dachówki w strefie brzegowej, gdzie zachodzi na szynę montażową. Rozwiązaniem jest zastosowanie listew dystansowych wykonanych z PCV kanalikowego, które montuje się między dachówką a szyną, tworząc szczelinę wentylacyjną o szerokości 10-15 mm umożliwiającą odparowanie ewentualnej wilgoci i przerwanie kapilarnego podciągania wody.

Sprawdź Ile kosztuje demontaż instalacji gazowej w samochodzie

Ostatecznym etapem zabezpieczenia przed przeciekami jest instalacja dodatkowej membrany wstępnego krycia w strefie montażowej podczas gdy standardowa membrana podkładowa kładziona jest pod całą powierzchnią dachu, obszar bezpośrednio pod hakami wymaga wzmocnienia. Ekipy specjalizujące się w fotowoltaice stosują pasy membrany samoprzylepnej o szerokości 300 mm, które nakłada się wzdłuż rzędów haków przed ich mocowaniem, tworząc podwójną barierę hydroizolacyjną. membrana ta, o gramaturze minimum 200 g/m² i klasie wodoodporności W1, wytrzymuje ciśnienie słupa wody 1000 mm zgodnie z normą PN-EN 13948.

Optymalizacja kąta nachylenia paneli na dachach krytych dachówką

Kąt nachylenia paneli fotowoltaicznych determinuje ich roczną produkcję energii w stopniu większym niż jakikolwiek inny parametr konfiguracyjny różnica między optymalnym ustawieniem a płaskim montażem na dachu o spadku 20° może sięgać nawet 25-30% rocznej produkcji. Dla lokalizacji w Polsce optymalny kąt nachylenia paneli wynosi 30-40° względem poziomu, jednak dachy kryte dachówką ceramiczną rzadko oferują takie spadki przeważnie spotyka się kąty w zakresie 35-55°, co paradoksalnie często okazuje się korzystniejsze z punktu widzenia wydajności rocznej, szczególnie w przypadku instalacji skierowanych na wschód lub zachód zamiast na południe.

Wpływ orientacji względem słońca na efektywność instalacji fotowoltaicznej opisuje równanie generacji, gdzie moc chwilowa modułu wyraża się iloczynem natężenia promieniowania padającego, sprawności konwersji i współczynnika kąta padania. Dla dachów o orientacji południowej optymalny kąt nachylenia samych paneli może być niższy niż kąt nachylenia dachu konstrukcja wsporcza typu „angle frame" pozwala na zamontowanie paneli pod kątem zbliżonym do optymalnego niezależnie od spadku połaci dachowej. Systemy te, regulowane w zakresie 10-60°, umożliwiają dopasowanie do lokalnych warunków nasłonecznienia z dokładnością do 1°.

Na dachach krytych dachówką ceramiczną szczególnie istotna jest kwestia zacienienia panele fotowoltaiczne reagują na częściowe zacienienie w sposób nieliniowy z powodu charakterystyk prądowo-napięciowych ogniw krzemowych. Zacienienie zaledwie 5% powierzchni jednego modułu w szeregu może obniżyć produkcję całego stringu o 20-30% ze względu na zjawisko hot-spotu wymuszające ograniczenie prądu przez zacienione ogniwo. Dachówka ceramiczna, ze względu na swój profil, sama w sobie tworzy efekt prążkowania cieni szczególnie widoczny przy niskim słońcu zimowym, co należy uwzględnić przy planowaniu rozmieszczenia paneli na dachach o skomplikowanej geometrii.

Praktycznym rozwiązaniem dla dachów o spadkach niekorzystnych energetycznie jest zastosowanie konstrukcji dachowych podnośnikowych, które uniesienie paneli o 15-25 cm nad powierzchnię dachówki eliminują efekt cienia rzucanego przez profile dachowe i dachówki. Uniesienie to ma dodatkową zaletę tworzy szczelinę wentylacyjną umożliwiającą chłodzenie spodniej strony modułów, co w warunkach polskiego lata może podnieść sprawność o 5-8% w porównaniu z panelami montowanymi bezpośrednio na pokryciu. Wentylowane instalacje wykazują temperaturę pracy modułów niższą o 15-20°C względem rozwiązań szczelnych, co przekłada się na wyższą sprawność konwersji fotowoltaicznej zgodną z zależnością temperaturową wynoszącą około -0,45%/°C dla standardowych modułów monokrystalicznych.

Przy dachach o spadku przekraczającym 50° problemem staje się obciążenie śniegowe śnieg zsuwający się z górnej partii dachu może uderzać w dolną krawędź paneli, powodując mikropęknięcia ogniw lub luzowanie mocowań. Systemy dedykowane do stromych dachów wyposażone są w osłony boczne z blachy nierdzewnej oraz bariery śniegowe montowane powyżej górnej krawędzi paneli, których zadaniem jest kruszenie spadającego śniegu na mniejsze fragmenti o mniejszej energii kinetycznej. Odległość bariery od paneli powinna wynosić minimum 30 cm, a jej wysokość minimum 15 cm dla strefy śniegowej III według PN-EN 1991-1-3.

Ostateczna optymalizacja parametrów nachylenia i orientacji wymaga uwzględnienia charakterystyki zużycia energii w gospodarstwie domowym instalacja pracująca głównie w godzinach wieczornych może skorzystać na ustawieniu paneli ku zachodowi, które wydłuża godziny pracy kosztem szczytowej produkcji południowej. Nowoczesne inwertery z funkcją optymalizatorów mocy pozwalają na elastyczne zarządzanie pracą poszczególnych modułów, kompensując różnice w nasłonecznieniu wynikające z niejednorodnej orientacji fragmentów dachu. Decyzja ostateczna powinna uwzględniać bilanse ekonomiczne dla przeciętnego gospodarstwa domowego w Polsce optymalne jest south-facing system o nachyleniu zbliżonym do spadku dachu, z ewentualną korektą kąta paneli o ±5° względem konstrukcji nośnej.

Podsumowując, instalacja paneli fotowoltaicznych na dachach krytych dachówką ceramiczną stanowi zadanie wymagające koordynacji trzech kluczowych obszarów: doboru odpowiedniego systemu montażowego opartego na hakach punktowych, wdrożenia wielopoziomowej strategii zapobiegania przeciekom oraz optymalizacji kąta nachylenia paneli pod kątem maksymalnej produkcji energii. Każdy z tych elementów wpływa na trwałość i efektywność instalacji zaniedbanie choćby jednego z nich prowadzi do problemów eksploatacyjnych, których koszty naprawy wielokrotnie przewyższają oszczędności osiągnięte na etapie planowania. Realizacja zgodna z przedstawionymi zasadami, przeprowadzona przez wykwalifikowaną ekipę z doświadczeniem w pracy z dachówką ceramiczną, zapewnia bezawaryjną pracę instalacji przez 25-30 lat, czyli pełen okres gwarancji producentowej modułów fotowoltaicznych.

Jeśli rozważasz montaż instalacji fotowoltaicznej na dachówce ceramicznej i chcesz sprawdzić, czy Twoja połać dachowa spełnia warunki techniczne skontaktuj się z specjalistą przeprowadzającym audyt miejsca montażu. Taka konsultacja, obejmująca ocenę konstrukcji więźby, pomiar spadków i analizę warunków nasłonecznienia, pozwala oszacować realną produkcję i uniknąć kosztownych błędów inwestycyjnych. Pamiętaj, że każdy dach jest inny nawet dwa sąsiednie budynki z tym samym typem pokrycia mogą wymagać odmiennych rozwiązań montażowych.
