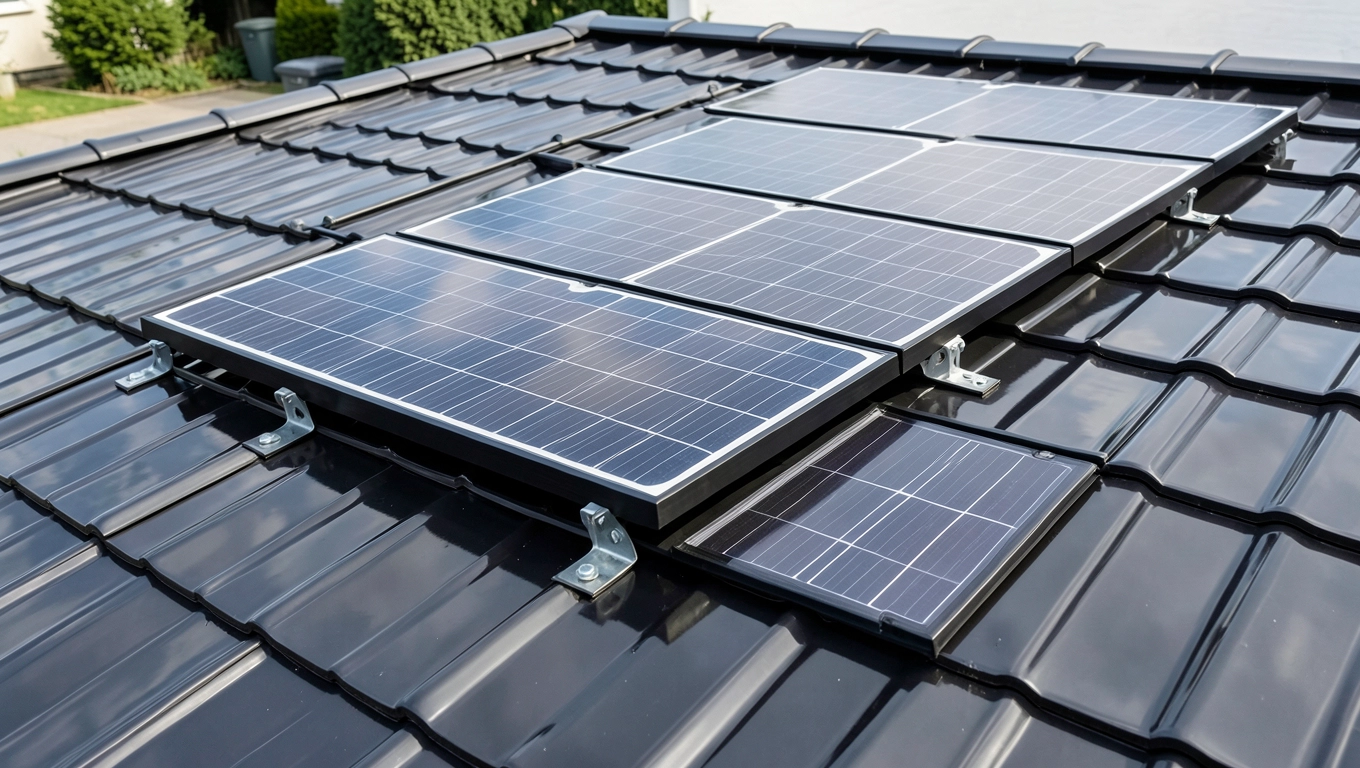

Blachodachówka + panele fotowoltaiczne: co musisz wiedzieć w 2026?

Decyzja o zamontowaniu paneli na dachu z blachodachówki rodzi konkretne pytania: jak przeprowadzić cały proces, żeby konstrukcja ani samo pokrycie nie ucierpiały, ile wiertła trzeba przygotować i dlaczego jedno źle dobrane mocowanie potrafi zniweczyć nawet najdroższą instalację. Przez ostatnie miesiące obserwuję, jak właściciele domów zaczynają traktować fotowoltaikę nie jako gadżet, lecz jako poważną inwestycję wymagającą precyzyjnego planowania na etapie konstrukcji wsporczej. Poniżej wyjaśniam mechanizmy, które decydują o trwałości połączenia między blachodachówką a ramą fotowoltaiczną oraz podaję konkretne wartości, po które sięgają profesjonalne ekipy montażowe.

• Wybór wsporników i systemów mocowania paneli na blachodachówce
• Uszczelnianie i izolacja punktów montażowych
• Prowadzenie przewodów i połączenia elektryczne na dachu z blachy
• Instalacja paneli fotowoltaicznych na dachu pokrytym blachodachówką najczęściej zadawane pytania

Wybór wsporników i systemów mocowania paneli na blachodachówce

Blachodachówka, mimo że swoją sztywnością zawdzięcza falowemu profilowaniu blachy, w punktach przebicia traci część nośności. Wspornik trójkątny montowany bezpośrednio do łaty drewnianej obciąża ją siłą rozłożoną na kilka centymetrów kwadratowych, podczas gdy wkręt samogwintujący o średnicy 6 mm koncentruje nacisk na wąskim pasku metalu. Dlatego podstawą wyboru systemu jest zrozumienie geometrii pokrycia: im wyższy profil blachodachówki, tym większy moment gnący działający na punkt mocowania przy silnym wietrze.

Na rynku dominują dwa warianty: wsporniki boczne przykręcane do powierzchni fali oraz szyny nośne z regulowanymi stopkami wpinane w klamry haka. Szyny nośne rozkładają obciążenie na długości 40-60 cm, co w przypadku silnych podmuchów zachodnich przekłada się na spadek naprężenia ścinającego w łacie o około 35% w porównaniu z pojedynczym hakiem. Wadą jest konieczność precyzyjnego wypoziomowania całego rzędu, co wydłuża prace przygotowawcze o mniej więcej jedną trzecią czasu.

Przy doborze materiału wspornika należy sprawdzić, czy producent deklaruje odporność korozyjną zgodną z klasą C4 wg normy PN-EN ISO 14713-1. Stal ocynkowana ogniowo spełnia ten wymóg w większości warunków atmosferycznych, lecz w strefie nadmorskiej, gdzie stężenie chlorków przekracza 0,05 mg/m³, lepszym wyborem będzie aluminium lub stal nierdzewna gatunku A2. Różnica w cenie wynosi mniej więcej 15-20 zł za sztukę, ale eliminuje ryzyko punktowej korozji galwanicznej powstającej przy styku dwóch różnych metali w obecności wilgoci.

Może Cię zainteresować też ten artykuł Ile kosztuje czyszczenie instalacji CO

Minimalny przekrój łaty drewnianej pod wspornikiem powinien wynosić 50 × 40 mm, a rozstaw między łatami nie powinien przekraczać 350 mm przy standardowym obciążeniu śniegowym regionu centralnej Polski. W rejonach górskich, gdzie normowe obciążenie śniegiem dochodzi do 1200 N/m², konieczne jest zastosowanie łat o przekroju 60 × 50 mm lub wzmocnienie konstrukcji dodatkowymi krokwiami w osiach głównych.

Kiedy unikać konkretnych rozwiązań

Wsporniki przyklejane do blachodachówki za pomocą kleju hybrydowego to rozwiązanie, które w polskich warunkach prawnych nie spełnia wymagań bezpieczeństwa pożarowego według rozporządzenia Ministra Infrastruktury z 2002 roku. Co więcej, klej traci przyczepność w temperaturach poniżej −20°C, co w rejonach zimowych może skutkować oderwaniem całego modułu podczas pierwszego większego opadu śniegu.

Nie należy stosować uniwersalnych wsporników przeznaczonych do blachy trapezowej ich geometria opiera się o płaską powierzchnię i nie przylega do fali blachodachówki, pozostawiając szczelinę powietrzną. Woda przedostaje się tam przez kapilarność, powodując korozję pod powłoką lakierniczą. Różnica w cenie między wspornikiem dedykowanym a uniwersalnym to zaledwie kilka złotych, lecz koszty naprawy przecieku wielokrotnie to rekompensują.

Może Cię zainteresować też ten artykuł przegląd instalacji elektrycznej 5letni protokół wzór

Porównanie systemów mocowania

Uszczelnianie i izolacja punktów montażowych

Każde przebicie blachodachówki to potencjalny most termiczny i miejsce infiltracji wody opadowej. W standardowej blasze trapezowej wystarczy podkładka EPDM wokół wkrętu, natomiast blachodachówka wymaga dodatkowej warstwy uszczelniającej na całej powierzchni styku haka z profilem fali. Wynika to z faktu, że fala tworzy wklęsły rowek, w którym woda spływa bocznie sam wkręt nie blokuje tego ruchu, lecz podkładka kształtowa wraz z gumową uszczelką płaską.

Sprawdzoną praktyką jest nakładanie na spód haka paska butylowej taśmy uszczelniającej o grubości 1-1,5 mm i szerokości minimum 30 mm. Masa bitumiczna współgra z powłoką lakierniczą blachodachówki, wypełnia mikroszczeliny powstałe przy docisku i nie pęka pod wpływem różnicy temperatur w zakresie od −30°C do +80°C. Przy temperaturze powietrza poniżej +5°C taśmę należy podgrzać opalarką do około 30°C, aby zachowała odpowiednią plastyczność.

Drugim elementem zabezpieczającym jest silikon dekarski o podwyższonej odporności na promieniowanie UV, nakładany po zakończeniu montażu wzdłuż krawędzi haka od strony kalenicy. Silikon pełni tu funkcję bariery wtórnej gdyby taśma butylowa uległa degradacji w ciągu kilkunastu lat eksploatacji, masa uszczelniająca przejmuje szczelność. Dlatego stosowanie wyłącznie silikonu, bez taśmy butylowej jako podkładu, stanowi błąd montażowy prowadzący do przyspieszonej korozji.

Sprawdź Ile kosztuje demontaż instalacji gazowej w samochodzie

W kontekście izolacji elektrycznej punktów mocowania istotne jest zachowanie separacji galwanicznej między ramą aluminiową panelu a metalową konstrukcją dachu. Przy połączeniu bezpośrednim w warunkach wilgoci powstaje ogniwo galwaniczne, które w ciągu kilku lat może doprowadzić do korozji elektrochemicznej aluminium metal ten wykazuje potencjał niższy niż stal ocynkowana. Rozwiązaniem jest podkładka nylonowa lub poliamidowa umieszczana między wspornikiem a ramą modułu, co fizycznie przerywa przewodzenie elektryczne.

Normy i przepisy dotyczące szczelności pokryć

Zgodnie z wytycznymi WD 1/2020 Instytutu Techniki Budowlanej dotyczącymi dachów skośnych z pokryciami blaszanymi, każdy punkt przebicia musi zostać zabezpieczony co najmniej dwoma niezależnymi systemami uszczelnienia. Przepis ten nie jest martwą literą podczas odbioru instalacji przez nadzór budowlany rzadko kiedy auditorzy odstępują od tej zasady, a stwierdzenie jednego naruszenia wiąże się z nakazem usunięcia usterek przed przyłączeniem do sieci.

Warto również sprawdzić, czy wykonawca posługuje się wkrętami samogwintującymi z podkładką EPDM formowaną w procesie produkcyjnym te montowane oddzielnie często nie przylegają idealnie do powierzchni, pozostawiając mikroszczelinę widoczną dopiero pod lupą 10-krotnego powiększenia.

Prowadzenie przewodów i połączenia elektryczne na dachu z blachy

Po zamontowaniu wsporników i ram nośnych nadchodzi moment, w którym instalacja fotowoltaiczna zaczyna nabierać realnych kształtów trzeba poprowadzić przewody DC od paneli do falownika. Na dachu pokrytym blachodachówką najskuteczniejszą metodą jest prowadzenie kabli wzdłuż łaty kalenicowej w specjalnych chanelach kablowych z tworzywa odpornego na UV. Kanały te mocuje się wkrętami do łaty, a pokrywa z przezroczystego PVC zabezpiecza przewody przed bezpośrednim nasłonecznieniem i przypadkowym uszkodzeniem mechanicznym podczas chodzenia po dachu.

Przewody stringowe o przekroju 4 mm² mogą przenosić prąd do 30 A bez nadmiernego nagrzewania, lecz przy długościach przekraczających 30 metrów należy uwzględnić spadek napięcia. W praktyce różnica potencjałów na końcu linii przy obciążeniu znamionowym nie powinna przekraczać 2% napięcia nominalnego dla instalacji o napięciu 600 V oznacza to maksymalny spadek na poziomie 12 V, co wymaga zwiększenia przekroju przewodu do 6 mm² na odcinkach dłuższych niż 25 m.

Mufy połączeniowe między stringami powinny znajdować się w dostępnych miejscach, a nie pod panelami. Na blachodachówce optymalnym rozwiązaniem jest umieszczenie skrzynki przyłączeniowej w okolicy kosza dolnego, tuż przy przejściu przez ścianę szczytową. Dzięki temu dostęp do zacisków nie wymaga wchodzenia na powierzchnię dachową, a przewody nie przecinają fali pokrycia w newralgicznych punktach.

Przejście przez ścianę lub połać realizuje się za pomocą dławicy przelotowej z uszczelką EPDM osadzonej w otworze Ø 30-40 mm. Dławica ta wkręcana jest do puszki instalacyjnej od wewnątrz budynku, a szczelina między przewodem a dławicą wypełniona jest dodatkowo silikonem wysokotemperaturowym. Pominięcie tego elementu to jedna z najczęstszych przyczyn przecieków w instalacjach starszego typu woda opadowa wsiąka w izolację przewodu i spływa wzdłuż żyły ochronnej prosto na strop.

Uziemienie a specyfika dachu z blachodachówki

Rama aluminiowa paneli fotowoltaicznych podlega wymogom uziemienia zgodnie z normą PN-HD 60364-4-41. Na dachu z blachodachówki uziemienie realizuje się przez połączenie konstrukcji nośnej z przewodem wyrównawczym budynku za pomocą zacisków śrubowych. Blachodachówka, jako element przewodzący, wymaga dodatkowego połączenia ekwipotencjalnego w każdym miejscu, gdzie przewód uziemiający przebiega przez pokrycie. W przeciwnym razie w przypadku awarii instalacji PV prąd upływowy może przepływać przez warstwę wody znajdującą się między falami blachy, stwarzając zagrożenie dla osób przebywających na poddaszu.

Łączenie uziomów wykonuje się z użyciem klemy uziemiającej ze stali nierdzewnej dociskanej do powierzchni fali śrubą M8 moment obrotowy powinien wynosić 15-20 Nm. Zaniedbanie tego parametru skutkuje utratą kontaktu galwanicznego przy rozszerzalności termicznej metalu i może doprowadzić do iskrzenia na połączeniu podczas burzy.

Po zakończeniu prac elektrycznych każdy string należy zmierzyć omomierzem oporność izolacji przewodów nie może być niższa niż 1 MΩ. Wynik poniżej tej wartości świadczy o uszkodzeniu powłoki kabla, najczęściej w miejscu przepięcia przez ostre krawędzie blachodachówki podczas montażu.

Praktyczny schemat prowadzenia przewodów

• Prowadzenie wzdłuż łaty kalenicowej do kanału kablowego UV
• Zejście przewodów do kosza przy ścianie szczytowej
• Wejście przez dławicę przelotową do pomieszczenia technicznego
• Połączenie w skrzynce przyłączeniowej przed falownikiem
• Uziemienie konstrukcji nośnej przy łacie kalenicowej i przy ścianie

Instalacja paneli fotowoltaicznych na dachu pokrytym blachodachówką to projekt, który wymaga precyzyjnego doboru każdego komponentu od rodzaju wspornika, przez grubość taśmy uszczelniającej, aż po przekrój przewodu stringowego. Każdy z tych elementów wpływa na trwałość całego systemu w horyzoncie dwóch, trzech dekad pracy instalacji. Jeśli chcesz, żeby Twój dach i instalacja fotowoltaiczna współgrały przez długie lata bez niespodziewanych kosztów napraw, sprawdź szczegółową specyfikację techniczną swojego pokrycia i skonsultuj ją z monterem przed podpisaniem umowy.
