Instalacja ogrzewania podłogowego krok po kroku

Projekt i rozstaw rur ogrzewania podłogowego

Instalacja ogrzewania podłogowego zaczyna się od kartki i kalkulatora, nie od zakupu rur. Bez rzetelnego obliczenia zapotrzebowania na ciepło w każdym pomieszczeniu ryzykujesz albo niedogrzanie łazienki, albo przegrzanie sypialni przy ustawieniu zaworów na ślepo. Projekt powinien uwzględniać straty ciepła przez przegrody (ściany, okna, strop), wentylację oraz zyski od nasłonecznienia, bo to one decydują, ile watów na metr kwadratowy musi oddać podłoga. Przyjmuje się orientacyjnie od 60 W/m² w dobrze zaizolowanym salonie do nawet 120 W/m² w starej łazience z dużą wanną i oknem narożnym, ale te wartości trzeba zweryfikować z bilansem cieplnym budynku wykonanym wg PN-EN 12831.

• Projekt i rozstaw rur ogrzewania podłogowego
• Jaka rura do ogrzewania podłogowego i jak ją układać
• Próba ciśnieniowa i wylewka na ogrzewanie podłogowe
• Najczęstsze błędy przy montażu ogrzewania podłogowego

Mapa stref to drugi krok, którego nie wolno pominąć. Rozstaw rur ogrzewania podłogowego dobiera się do charakteru pomieszczenia: w strefach brzegowych (przy oknach do podłogi, drzwiach balkonowych) gęstość rośnie do 10 cm, w środkowej części salonu wystarczy 20 cm, a pod meblami zabudowanymi od dołu do sufitu rur się w ogóle nie prowadzi, bo ciepło i tak nie ma ujścia. Dzięki temu układ oddaje więcej energii tam, gdzie ucieka, a tam, gdzie nie ma popytu, nie traci jej niepotrzebnie.

Strefy wyłączone warto zaznaczyć fizycznie na rzucie kondygnacji jeszcze przed wezwaniem ekipy. Wanna, szafa wnękowa, zabudowa kuchenna z wysokim cokołem, pralka, a nawet ciężka donica stojąca na stałe w rogu to miejsca, gdzie rury będą jedynie grzać drewno lub ceramikę. W skrajnych przypadkach pozostawienie pętli pod wanną prowadzi do miejscowego przegrzania rury i skrócenia jej żywotności o kilkanaście procent, bo temperatura medium nie ma dokąd odpłynąć.

Schemat rozdzielacza warto sporządzić w formie prostej tabelki. Każdy obwód opisujesz długością pętli, mocą cieplną i przypisanym zaworem termostatycznym, a potem grupujesz w pary zasilanie-powrót. Dzięki temu regulacja po pierwszym uruchomieniu zajmuje minuty, a nie godziny szukania, która rura dokąd biegnie.

Maksymalna długość jednej pętli nie powinna przekraczać 100 m przy rurze 16 mm, bo przy większych odległościach rosną opory hydrauliczne i pompa zaczyna hałasować. Jeden rozdzielacz obsłuży optymalnie 8-10 obwodów, a ich łączna wydajność musi pokrywać zapotrzebowanie całej kondygnacji przy temperaturze zasilania 35-45°C dla pomp ciepła i 50-55°C dla kotłów gazowych.

Źródło ciepła dobiera się na końcu, bo to ono definiuje temperaturę medium. Pompa ciepła wymusi niską temperaturę zasilania (rzędu 30-40°C) i wymaga rur z barierą antydyfuzyjną. Kocioł kondensacyjny da większy komfort regulacji, ale podłoga w takiej instalacji reaguje wolniej, bo różnica między temperaturą wody a powietrza w pokoju jest wyższa. Kotły na paliwo stałe z buforem sprawdzają się w modernizowanych domach, choć wymagają precyzyjnego sterowania, by nie przegrzać jastrychu.

Jaka rura do ogrzewania podłogowego i jak ją układać

Wybór rury to decyzja na lata, bo wymiana rury w wylewce oznacza skuwanie całej podłogi. Najczęściej stosowane tworzywa to PEX, PERT oraz warianty z wkładką aluminiową, a każdy z nich ma realne różnice w przewodności cieplnej, elastyczności i odporności na dyfuzję tlenu. Norma PN-EN 1264 precyzuje wymiary, grubość ścianki i dopuszczalne warunki pracy, więc sięganie po rury nieznanego producenta mija się z celem.

Rury PEX i PERT sprawdzają się tam, gdzie temperatura zasilania nie spada poniżej 50°C. Ich największą słabością jest przepuszczalność tlenu, który w dłuższej perspektywie koroduje elementy metalowe rozdzielacza i kotła, więc przy tego typu rurach stosuje się dodatkowy wymiennik lub separator. Miedź kosztuje krocie, ale jej przewodność cieplna jest prawie 20-krotnie wyższa niż tworzywa, co przy niskich temperaturach zasilania daje odczuwalnie szybsze nagrzewanie podłogi.

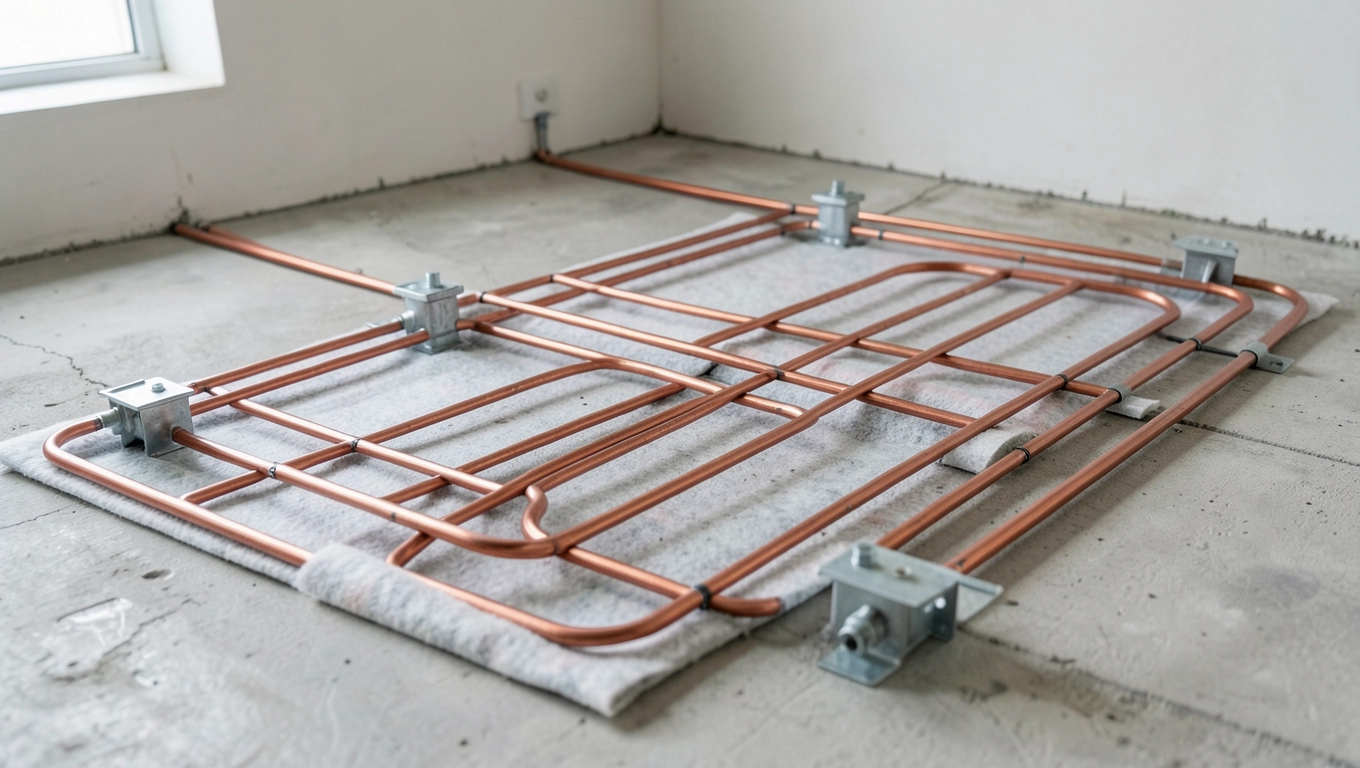

Układanie rur ogrzewania podłogowego warto zacząć od rozdzielacza, bo każda pętla rośnie z jednego miejsca. Dwa podstawowe warianty to ślimak (spiralny) i meander (zygzak). Ślimak daje równomierny rozkład temperatury na powierzchni, więc sprawdza się w salonach i pokojach z dużymi przeszkleniami. Meander z kolei tworzy wyraźny gradient ciepła, przydatny w łazienkach, gdzie chcesz mocniej dogrzać strefę przy wannie i kabinie prysznicy.

Mocowanie rury co 30-50 cm to wymóg kompromisu: zbyt rzadkie klipsy powodują, że rura „pływa" przy wylewaniu jastrychu i odsłania się w nierównych miejscach. Klipsy wbija się w warstwę styropianu przez folię z siatką, a szyny montażowe pozwalają zachować równe odstępy bez mierzenia co kilkanaście centymetrów. Przy łukach promień gięcia rury PEX nie powinien spaść poniżej pięciokrotności średnicy, czyli około 80 mm dla szesnastki, bo inaczej ścianka się spłaszcza i rośnie ryzyko załamania.

Próba ciśnieniowa i wylewka na ogrzewanie podłogowe

Próbę ciśnieniową przeprowadza się przed zalaniem rur jastrychem, bo po wylaniu weryfikacja szczelności graniczy z cudem. Instalację napełnia się wodą, odpowietrza każdy obwód przez zawory na rozdzielaczu, a następnie podnosi ciśnienie do 3-4 bar i obserwuje przez 24 godziny. Norma PN-EN 1264 dopuszcza spadek ciśnienia do 0,2 bar w tym czasie; większy ubytek oznacza nieszczelność, najczęściej na połączeniu z rozdzielaczem albo w miejscu przypadkowego przebicia rury.

Przed próbą ciśnieniową podłoże wymaga starannego przygotowania. Wylewkę wyrównujesz, usuwasz gruz, kładziesz folię PE jako izolację przeciwwilgociową i warstwę styropianu EPS 100 o grubości minimum 5 cm na parterze oraz 3 cm na piętrze. Styropian pełni tu podwójną rolę: izoluje termicznie, kierując ciepło wyłącznie w górę, oraz przejmuje drobne nierówności podłoża. Na wierzch wrzucasz folię z siatką, która rozkłada naprężenia i jednocześnie służy jako płaszczyzna do mocowania klipsów.

Wylewka na ogrzewanie podłogowe powinna mieć minimum 45 mm grubości nad rurą, bo cieńsza warstwa pęka przy pierwszych cyklach grzewczych. Jastrych cementowy z domieszką plastyfikatora (zamiast klasycznego mixu) lepiej otula rurę i nie tworzy pustek powietrznych, które obniżałyby oddawanie ciepła. Plastyfikator poprawia urabialność mieszanki, więc wylewanie przebiega szybciej, a czas schnięcia pozostaje ten sam: 21-28 dni, w zależności od temperatury i wilgotności w pomieszczeniu.

Dylatacja to kwestia niedoceniana, dopóki w jastrychu nie pojawią się rysy. Taśma dylatacyjna grubości 8-10 mm biegnie wzdłuż każdej ściany, wokół słupów i w progach między pomieszczeniami o różnej temperaturze (łazienka-sypialnia). Bez niej jastrych rozszerza się nierównomiernie, napiera na murek i pęka w najsłabszym miejscu, czyli zwykle w środku salonu. W pomieszczeniach większych niż 40 m² dodatkowe dylatacje pośrednie dzielą pole na kwadraty o boku do 8 m.

Harmonogram wygrzewania jastrychu

Włączenie ogrzewania przed upływem trzech tygodni od wylania jastrychu kończy się zwykle mikropęknięciami, które po kilku miesiącach ujawniają się jako rysy na parkiecie albo odspojenia płytek. Woda w rurach ma wtedy temperaturę pokojową i podłoga schnie od środka, a jastrych nie zdążył jeszcze oddać wilgoci technologicznej.

Najczęstsze błędy przy montażu ogrzewania podłogowego

Za długie pętle to grzech główny oszczędnego inwestora. Przy rurze 16 mm i obiegu o długości 130 m pompa obiegowa musi pracować na najwyższym biegu, co słychać jako monotonny szum w kotłowni. Opory rosną proporcjonalnie do kwadratu prędkości przepływu, więc zbyt długa pętla oznacza nie tylko hałas, ale i wyższe rachunki za prąd pompy. Rozwiązaniem jest podział salonu na dwa obwody po 70 m zamiast jednego, nawet jeśli wymaga to dodatkowej pary króćców na rozdzielaczu.

Brak dylatacji brzegowej albo jej przypadkowe uszkodzenie podczas montażu rur oznacza kłopoty po pierwszym sezonie grzewczym. Jastrych pracuje: rozszerza się przy nagrzewaniu, kurczy przy studzeniu. Taśma dylatacyjna grubości 8 mm wzdłuż ścian pozwala mu „oddychać", a gdy jej brakuje, naprężenia szukają ujścia w najsłabszym miejscu, czyli zwykle w środku dużego pomieszczenia. Naprawa takiego pęknięcia wymaga kucia i ponownego wylewania, więc oszczędność kilkudziesięciu złotych na taśmie obraca się w kilka tysięcy złotych remontu.

Pominięcie próby ciśnieniowej zdarza się najczęściej w pośpiechu, gdy ekipa chce zamknąć etap i przejść do następnego pomieszczenia. Tymczasem nieszczelność ujawnia się dopiero po wylaniu jastrychu, gdy ciśnienie w układzie spada o 1-2 bar w ciągu doby, a woda zaczyna podsiąkać pod płytki. Lokalizacja wycieku pod wylewką graniczy z cudem i zwykle kończy się wierceniem otworów próbnych, aż znajdzie się mokrą plamę.

Zbyt gruba wylewka to mniej oczywisty, ale równie kosztowny błąd. Każdy dodatkowy centymetr jastrychu ponad zalecane 45 mm zwiększa bezwładność cieplną podłogi o kilka godzin. Rano temperatura w pomieszczeniu rośnie wolniej niż kawa w kubku, wieczorem zaś podłoga grzeje jeszcze długo po wyłączeniu źródła. W budynkach z pompą ciepła taka inercja psuje bilans energetyczny, bo sprężarka musi pracować dłużej, by skompensować opóźnienie.

Nieprawidłowy montaż rozdzielacza, a konkretnie brak zaworów odcinających na każdym obwodzie, utrudnia regulację i serwis. Gdy jeden pokój wymaga regulacji, trzeba wyłączać całą instalację, bo nie da się odciąć pojedynczej pętli. Zawór termostatyczny z głowicą pozwala też zrównoważyć hydraulicznie obwody o różnej długości, co w praktyce oznacza, że krótka pętla łazienki nie kradnie całego przepływu pętli salonowej.

Wybór niewłaściwej rury do źródła ciepła oznacza skrócenie żywotności instalacji o lata. Rura PEX bez bariery tlenowej w układzie z pompą ciepła, gdzie temperatura wody rzadko przekracza 35°C, będzie przepuszczać tlen do układu i powodować korozję aluminiowych wkładek rozdzielacza. Z kolei sztywna rura PERT/AL/PERT w pomieszczeniu o skomplikowanym kształcie (schody, wnęki) utrudnia układanie i wymusza liczne kształtki, czyli potencjalne miejsca nieszczelności.

Brak izolacji krawędziowej przy dużych przeszkleniach to częsta przyczyna zimnych stref mimo prawidłowo ułożonej pętli. W domach z oknami narożnymi lub tarasowymi warto wzmocnić strefę brzegową gęstszym rozstawem rur (8-10 cm), a przy samym przeszkleniu ułożyć dodatkowy pas jastrychu o zwiększonej przewodności cieplnej, by ciepło docierało intensywniej w newralgiczną strefę.

Montaż podłogówki pod ciężkimi zabudowami stałymi to pozornie niewinne przeoczenie, które obniża sprawność całego układu. Szafa wnękowa z lustrem od podłogi do sufitu stoi na pętli grzewczej, ciepło nie ma dokąd uciec, więc nagrzewa płytę meblową i powietrze w szafie, zamiast ogrzewać pokój. W skrajnych przypadkach temperatura pod meblem rośnie do 35°C, co przy delikatnych tkaninach grozi ich odbarwieniem, a przy materiałach drewnopochodnych deformacją płyty.

Brak automatyki pogodowej to ostatni, często pomijany element układanki. Sterownik, który dostosowuje temperaturę zasilania do temperatury zewnętrznej, potrafi zaoszczędzić 15-20% energii w skali roku, bo nie przegrzewa budynku w słoneczne popołudnie. Ręczne kręcenie zaworem mieszającym jest nie tylko niewygodne, ale też nie zapewnia stabilności komfortu: temperatura podłogi waha się wtedy od 22°C do 30°C w ciągu doby, co odczuwasz jako ciągłe „dziwne" ciepło lub chłód.

Sterowanie ogrzewaniem podłogowym warto rozplanować jeszcze przed montażem, bo przewody do siłowników i czujników prowadzi się w ścianie. Głowice termoeletryczne na rozdzielaczu otwierają i zamykają obwody w reakcji na sygnał ze sterownika, a ten z kolei korzysta z czujników temperatury powietrza oraz czujnika pogodowego na elewacji. Harmonogram tygodniowy pozwala utrzymać 22°C w ciągu dnia i obniżyć do 19°C nocą, co daje realne oszczędności bez utraty komfortu, bo bezwładność podłogi wyrównuje wahania.

Regulacja temperatury wody w układzie zależy od źródła ciepła. Pompa ciepła potrzebuje wody 30-40°C, kocioł kondensacyjny 40-50°C, a kocioł na paliwo stałe z buforem 45-55°C. Sterownik pogodowy obniża temperaturę zasilania, gdy na zewnątrz robi się cieplej, bo gradient między wnętrzem a otoczeniem maleje. Komfort pod stopami uzyskujesz przy temperaturze powierzchni podłogi 26-28°C w strefie dziennej i 30-33°C w łazience.

Źródła danych: PN-EN 1264 (Ogrzewanie podłogowe instalacje i komponenty), PN-EN 12831 (Metody obliczania zapotrzebowania na ciepło), Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), instrukcje producentów systemów rur PEX/PERT/AL/PERT, katalogi techniczne rozdzielaczy do ogrzewania podłogowego dostępne na onninen.pl.
