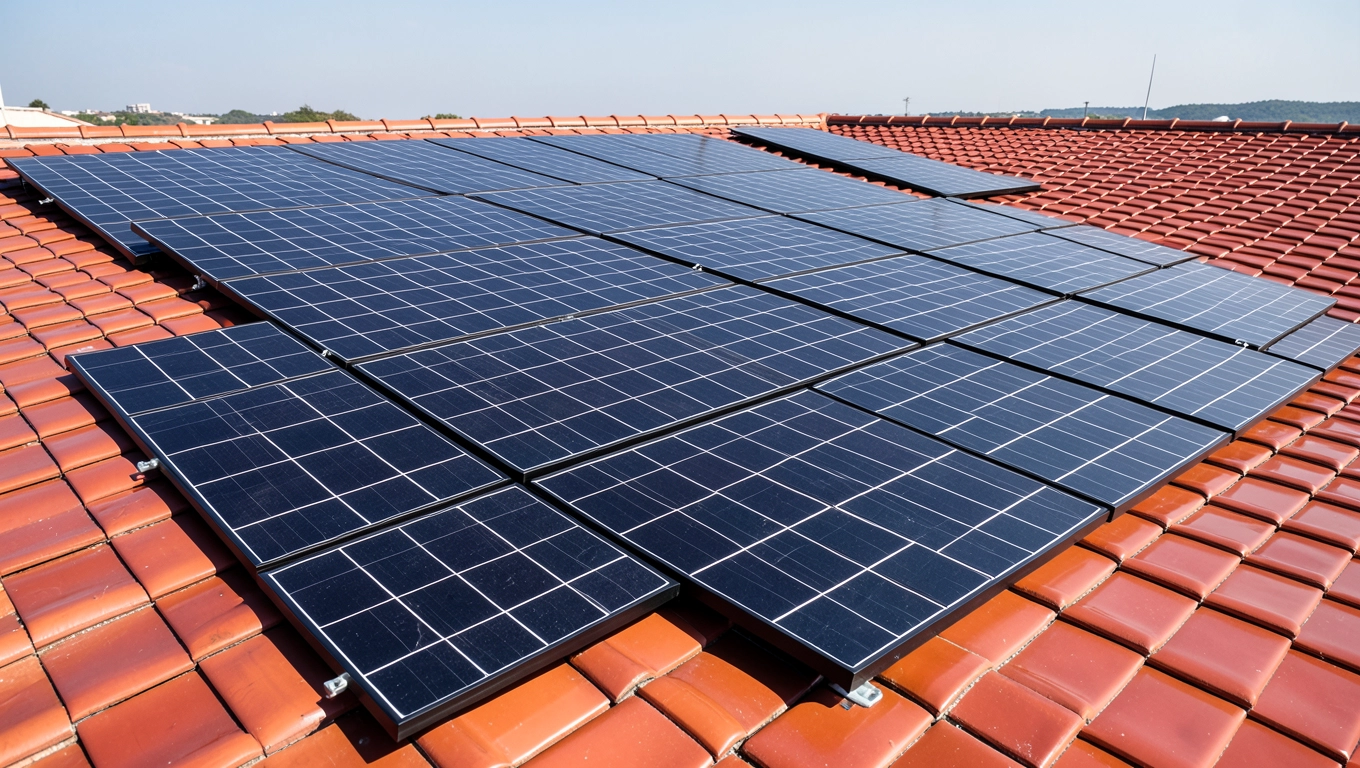

Instalacja fotowoltaiczna na dachu z dachówką ceramiczną

Instalacja fotowoltaiczna na dachu z dachówki ceramicznej to temat, który stawia przed inwestorem trzy główne dylematy: czy konstrukcja dachu uniesie dodatkowe obciążenie i jak to sprawdzić, jak zamocować moduły tak, żeby nie uszkodzić kruchej dachówki i nie naruszyć szczelności, oraz jak zaprojektować układ modułów (liczba, orientacja, odstępy) tak, żeby maksymalizować produkcję przy zachowaniu wentylacji i możliwości serwisowania. W artykule przechodzimy krok po kroku przez ocenę nośności, wybór haków i stelaży „pod dachówkę”, zasady planowania układu, dobór kąta i orientacji, zasady przeciwwilgociowe, BHP montażu i dalszy serwis — z konkretnymi liczbami, orientacyjnymi kosztami i praktycznymi wskazówkami.

• Ocena nośności i konstrukcji dachu ceramicznego
• Wybór systemu mocowania bez uszkodzeń dachówki
• Projekt układu modułów na dachu z dachówki ceramicznej
• Dobór kąta nachylenia i orientacji modułów
• Izolacja i zabezpieczenia przeciwwilgociowe pod PV
• Bezpieczeństwo pracy na dachach ceramicznych podczas montażu
• Konserwacja i serwis Instalacji PV na dachu ceramicznym
• Instalacja fotowoltaiczna na dachu pokrytym dachówką ceramiczną — pytania i odpowiedzi

Poniżej przedstawiam zestaw danych referencyjnych dla typowego domu jednorodzinnego z dachem ceramicznym — model referencyjny posłuży do wyjaśnienia decyzji technicznych i kosztowych. Tabela pokazuje parametry systemu, obciążenia, liczbę elementów montażowych, szacunkowy koszt i przewidywany uzysk roczny; wartości mają charakter orientacyjny i służą jako punkt odniesienia przy ocenie warunków własnego dachu.

Z tabeli wynika kilka praktycznych wniosków: całkowite dodatkowe obciążenie na obszarze modułów rzędu ~13 kg/m² jest zwykle niewielkie w porównaniu do obciążeń wynikających ze śniegu, ale istotne są lokalne koncentracje sił wokół haków i punktów podparcia; koszt modułów stanowi około 45–50% budżetu, a praca montażowa i człony BOS (falownik, okablowanie, zabezpieczenia) to kolejne 30–40% wydatków. Dla inwestora oznacza to, że najtańszą drogą do oszczędności nie jest rezygnacja z dobrych haków czy profesjonalnego uszczelnienia, lecz rozważenie optymalnej mocy i układu — mniejsza instalacja z lepszym rozmieszczeniem może dać większy zwrot niż „na maksa” upakowane moduły kosztem serwisu i potencjalnych napraw dachu.

Ocena nośności i konstrukcji dachu ceramicznego

Kluczowa informacja: przed montażem trzeba określić realną zdolność nośną krokwi i płatwi, bo to one przejmą obciążenia od haków i stelaża; dodatkowe 13 kg/m² na obszarze modułów w przykładzie referencyjnym jest zwykle akceptowalnym przyrostem, ale to średnia i nie zwalnia z obliczeń lokalnych. Najpierw mierzymy rozstaw krokwi, przekrój drewna i rozpiętość do najbliższych podpór, potem porównujemy z dokumentacją budynku lub tabl. nośności dla drewna/układu więźby; jeśli dach ma ponad 30–40 lat, nierównomierne osiadania, widoczne pęknięcia czy naprawy, należy wykonać wycenę konstrukcji. Jeśli po obliczeniu okaże się, że maksymalne dopuszczalne dodatkowe obciążenie jest bliskie sumie dotychczasowych obciążeń plus PV, trzeba zaplanować wzmocnienie lub inny układ montażu.

Zobacz także: Fotowoltaika a obiekt budowlany: Rozwiewamy wątpliwości

Jeden prosty sposób oceny: obliczyć obciążenie skupione od całej instalacji i porównać je w miejscu podparcia; dla 20 modułów o masie 22 kg każdy mamy 440 kg, do tego 80 kg stelaża — łącznie ~520 kg, co na powierzchnię modułów 38,6 m² daje ~13,5 kg/m²; rozłożone na cały dach 120 m² to jedynie ~4,3 kg/m², lecz haki przenoszą obciążenie punktowo, więc ważne są parametry krokwi i ich łączeń. Dlatego przy ocenie nośności zawsze liczymy zarówno obciążenie równomierne, jak i obciążenie skupione (siła na pojedynczy hak), a następnie sprawdzamy z tabelami nośności lub zlecimy obliczenia statyczne — to koszt kilku set złotych, który może uchronić przed kosztownymi naprawami dachu.

Co zrobić, jeśli wyniki są niepewne albo niekorzystne: opcje to wzmocnienie krokwi (dodatkowa belka/podpora), zastosowanie dłuższych haków rozkładających siłę na dwie lub więcej krokwi, lub zmniejszenie liczby punktów mocowania przez użycie dłuższych belek nośnych przymocowanych do nowych łat. Orientacyjne koszty wzmocnień konstrukcji dla pojedynczego dachu mieszczą się zwykle w przedziale 2 000–8 000 PLN, w zależności od zakresu robót i materiałów; decyzję o wzmocnieniu podejmuje konstruktor po krótkim audycie i prostych obliczeniach geometrycznych, a nie tylko „na wyczucie”.

Wybór systemu mocowania bez uszkodzeń dachówki

Kluczowe informacje: dla dachówki ceramicznej najlepszym rozwiązaniem są specjalne haki dachówkowe wkładane pod pojedyncze dachówki lub systemy z płytkami zastępczymi, wykonane ze stali nierdzewnej (A2/A4) oraz wyposażone w uszczelnienia EPDM; unikamy wiercenia dachówki heretycznie przez płaskie powierzchnie, bo to zwiększa ryzyko pęknięć i przecieków. W przykładzie referencyjnym przyjęliśmy 60 haków montażowych, co oznacza, że wybór haków o odpowiednim rozstawie i nośności determinuje trwałość instalacji; haki kosztują orientacyjnie 15–35 PLN/szt. a komplet mocujący z uszczelką i śrubą ok. 30–50 PLN/szt. Musimy pamiętać o odporności korozyjnej i o tym, by elementy narażone na skropliny i wodę były dobrane do warunków klimatycznych.

Zobacz także: Koszt zgłoszenia fotowoltaiki do Straży Pożarnej

Jak montować, żeby nie łamać dachówek: usuwamy pojedyncze dachówki w miejscach montażu, wstawiamy hak pod dachówkę, przykręcamy do łat bądź płatwi, a następnie kładziemy dachówkę z powrotem; jeśli kształt dachówki uniemożliwia wprowadzenie haka, stosuje się płytkę zastępczą lub system, który wymienia fragment dachówki na profil montażowy. Dobre uszczelnienie to EPDM wokół przejścia; dodatkowo warto zastosować taśmę butylową lub specjalne mankiety, które zwiększają szczelność połączenia. Każdy hak powinien być montowany z zachowaniem minimalnej odległości od siebie i od krawędzi, tak aby obciążenia przekazywały się na solidne elementy konstrukcyjne.

Praktyczne wskazówki i liczby: typowy rozstaw haków pod moduł to 2–3 haki na długość modułu, co dla układu 20 modułów daje ok. 60 haków; minimalna wentylacja pod modułem powinna wynosić 30–50 mm; haki i elementy stelaża najlepiej brać ze stali nierdzewnej i aluminium malowanego proszkowo, a uszczelki z EPDM. Koszt systemu mocowania (szyny, obejmy, haki, śruby, elementy uszczelniające) dla instalacji 7,4 kWp można oszacować na 3 000–4 500 PLN, zależnie od jakości i rodzaju systemu.

Projekt układu modułów na dachu z dachówki ceramicznej

Najważniejsze: rozplanowanie modułów zaczynamy od analizy powierzchni bezcieniowej, rozmieszczenia przeszkód (kominy, okna dachowe, wywietrzniki) i optimizacji stringów względem falownika; w przykładzie 20 modułów najlepiej ustawić w układzie 4×5 lub 5×4 w zależności od geometrii połaci, z zachowaniem minimalnych odstępów od kalenicy i okapów dla wentylacji i serwisu. Projekt przyjmuje odstęp od kalenicy 0,5–1,0 m i od okapu 0,3–0,5 m, co ułatwia odprowadzanie wody i śniegu, oraz minimalizuje możliwość zacienienia. Kolejna decyzja to długość stringów: dla standardowych modułów i inwerterów stringowych stosuje się po 8–12 modułów na string, ale przy dłuższych stringach trzeba pilnować dopuszczalnego napięcia wejściowego falownika.

Zobacz także: Rozbudowa instalacji fotowoltaicznej na starych zasadach

W praktycznym rozplanowaniu przydatne są następujące kroki projektowe: pomiar połaci i naniesienie przeszkód; symulacja zacienienia (program lub aplikacja mobilna); wybór orientacji i kąta; dobór liczby stringów i miejsca falownika; zaplanowanie przebiegu kabli i miejsca puszki przyłączeniowej. Poniżej krótka lista kroków do weryfikacji projektu przed montażem:

• Zmierz rzeczywistą powierzchnię i nanieś wszystkie przeszkody;
• Wykonaj symulację zacienienia dla różnych pór dnia i roku;
• Dobierz liczbę modułów w stringach tak, by nie przekroczyć napięcia wejściowego falownika;
• Zapewnij minimalne odstępy od krawędzi dachu i wentylację pod modułami;
• Zaplanuj łatwy dostęp do falownika i punktów pomiarowych.

Szczegóły instalacyjne: prowadzenie kabli DC po stelażu powinno minimalizować długość i liczbę złącz, a separacja stringów powinna umożliwiać indywidualny odłączenie i diagnostykę; dla systemu 7,4 kWp warto rozważyć umieszczenie falownika wewnątrz garażu lub wiatrołapie w odległości maksymalnie 10–15 m od pola modułów, aby zmniejszyć straty mocy i uprościć połączenie. Konieczne jest oznakowanie wszystkich przewodów, bocznych zabezpieczeń, a także plan awaryjnego odłączenia — to usprawnia późniejszy serwis i kontrolę, a także spełnia wymogi eksploatacyjne i bezpieczeństwa.

Zobacz także: Dołożenie paneli PV do istniejącej instalacji

Dobór kąta nachylenia i orientacji modułów

Najważniejsze: dla szerokości geograficznej Polski optymalny kąt nachylenia modułów wynosi zwykle 30–35°, a orientacja południowa daje największy roczny uzysk; odchylenia od azymutu południowego o 20–30° zmniejszają uzysk o kilka do kilkunastu procent. W naszym przykładzie przy kącie 30° i orientacji południowej zakładamy roczny uzysk ~1 000 kWh/kWp, czyli ~7 400 kWh dla systemu 7,4 kWp. Jeśli połacie dachu są skierowane w stronę wschód–zachód, można rozważyć dwa stringi skierowane na wschód i zachód; to zmniejszy chwilowy szczyt mocy, ale zwiększy produkcję poranną i popołudniową, co czasem lepiej pokrywa zapotrzebowanie gospodarstwa domowego.

Konsekwencje praktyczne: jeśli dach ma orientację inna niż południowa, warto rozważyć optymalizatory mocy lub mikrofalowniki, które zminimalizują wpływ nierównomiernego nasłonecznienia i zacienienia na całą instalację; różnica kosztu urządzeń optymalizujących często rekompensuje stratę produkcji wynikającą z nieoptymalnej orientacji. Przykładowo, odchylenie o 30° na stronę wschodnią może zmniejszyć roczny uzysk o ~8–12% w porównaniu z azymutem południowym, co dla systemu 7,4 kWp oznacza utratę ~600–900 kWh rocznie — licząc oszczędności na prądzie, warto policzyć czy zakup optymalizatorów się opłaci.

Praktyczne reguły: jeśli nie możesz ustawić modułów idealnie pod kątem 30–35°, unikaj ekstremów — bardzo płaskie układy (<10°) zmniejszają sezonowy uzysk i utrudniają samoczynne oczyszczanie z opadów; z kolei bardzo strome pochylenia (>45°) zwiększają problemy z montażem i mogą mieć negatywny wpływ przy silnym wietrze. Dla dachów o dwóch przeciwstawnych połaciach warto przeprowadzić prostą symulację roczną produkcji dla kilku wariantów, aby podjąć racjonalną decyzję inwestycyjną.

Zobacz także: Schemat instalacji fotowoltaicznej off grid

Izolacja i zabezpieczenia przeciwwilgociowe pod PV

Kluczowe fakty: prawidłowe przeprowadzenie uszczelnień w miejscu haków i prowadzeń kablowych jest krytyczne — nieszczelny wspornik pod dachówką to najczęstsze źródło problemów wilgotnościowych po montażu PV. Każdy hak powinien mieć uszczelnienie EPDM lub inny mankiet, a miejsca przejścia przewodów przez membranę dachową muszą być wykonane z mankietów i taśm kompatybilnych z materiałem podkładu. Jeśli podbitka dachowa lub papa pod dachówką jest stara lub uszkodzona, wymiana cienkiej warstwy membrany pod pole modułów to koszt rzędu kilkuset do kilku tysięcy złotych, który warto uwzględnić w budżecie, bo zapobiegnie odwilgom i pleśnieniu w przyszłości.

Techniczne detale uszczelnienia: elementy montażowe, które przechodzą przez warstwę podkładową, powinny być osłonięte metalowymi lub elastycznymi kołnierzami, przyklejonymi taśmą butylową lub klejem poliuretanowym do podłoża; EPDM sprawdza się jako materiał długowieczny, odporny na UV i zmiany temperatury. Ważne jest także zachowanie właściwej wentylacji pod modułami — szczelina minimum 30–50 mm zapewnia odparowanie wilgoci i obniża ryzyko kondensacji, która w przeciwnym wypadku może skraplać się na membranach i prowadzić do korozji elementów metalowych.

Monitoring i testy szczelności: po montażu warto wykonać próbę szczelności (np. podlewanie newralgicznych miejsc) i oględziny od wewnątrz po kilku deszczach; w miejscach newralgicznych można zastosować pasy wzmacniające i dodatkowe śruby z uszczelkami. Koszty zestawów naprawczych i uszczelnień przy ewentualnych drobnych przeciekach zwykle mieszczą się w zakresie 200–1 200 PLN zależnie od zasięgu, a naprawy dużych uszkodzeń lub wymiana warstwy podkładowej to kwoty rzędu kilku tysięcy złotych.

Bezpieczeństwo pracy na dachach ceramicznych podczas montażu

Najważniejsze zasady: dachówki ceramiczne są kruche, więc ekipa montażowa powinna pracować z zabezpieczeniami porozumianymi wcześniej z inwestorem — obowiązkowe są stałe punkty kotwiczenia, szelki bezpieczeństwa, drabiny dachowe oraz rusztowania lub pomosty robocze do wygodnego rozkładania stelaży; niewielkie oszczędności na zabezpieczeniach na etapie montażu często prowadzą do dodatkowych kosztów (pęknięte dachówki, uszkodzone rynny, dłuższy czas pracy). Elementy kotwiące powinny mieć deklarowaną nośność dynamiczną (np. min. 12 kN) i być zamocowane zgodnie z instrukcją producenta oraz przepisami BHP.

Organizacja pracy i czas: typowa ekipa to 3 osoby — jeden na dachu rozkłada haki i stelaż, drugi montuje moduły, trzeci zajmuje się logistyką i instalacją elektryczną; dla 20 modułów montaż trwa zwykle 2–3 dni robocze z zapewnieniem rusztowania i bez konieczności robót konstrukcyjnych. Przy złych warunkach pogodowych (mokre, oblodzone dachówki) prace trzeba odroczyć; ryzyko poślizgnięcia i łatwego pęknięcia dachówki w takich warunkach jest znaczące, a naprawa może być kosztowna i czasochłonna.

Środki ochrony i praktyki minimalizujące uszkodzenia: używamy desek rozkładczych (pomosty) pod ciężar montażystów, mat ochronnych pod miejscami odkładania modułów, specjalnych chwytaków do dachówek, stóp przemieszczeń które chronią przed rozsyłem ciężaru, a także punktów kotwiczących rozmieszczonych tak, by praca na dachu pozostała ergonomiczna. Ubezpieczenie prac (od odpowiedzialności cywilnej) oraz dokumentacja zdjęciowa przed i po montażu to dobre zabezpieczenia dla inwestora i wykonawcy; ich brak zwiększa ryzyko nieporozumień przy reklamacji ewentualnych szkód.

Konserwacja i serwis Instalacji PV na dachu ceramicznym

Najważniejsze zalecenia: program serwisowy obejmuje przegląd wizualny i kontrolę mechaniczną co 6–12 miesięcy, pomiar parametrów elektrycznych i kontrolę falownika co 1–3 lata oraz mycie modułów 1–2 razy rocznie w zależności od zapylenia; czyszczenie wpływa na produkcję, zwłaszcza przy nachyleniach płaskich i w miejscach o dużym zapyleniu. Orientacyjne ceny: mycie 20 modułów to zwykle 200–500 PLN (w zależności od metody i dostępności), roczny przegląd mechaniczno-elektryczny 300–700 PLN, natomiast wymiana falownika po jego okresie żywotności (10–15 lat) to koszt 4 000–8 000 PLN.

Co sprawdzać przy inspekcji: stan haków i stelaża pod kątem korozji lub poluzowań, szczelność miejsc przejść, stan uszczelek EPDM, ciasność i oznakowanie przewodów oraz funkcjonowanie zabezpieczeń i wyłączników. W przypadku wykrycia uszkodzeń dachówek podczas inspekcji warto od razu wymienić uszkodzony element na nowy kawałek dachówki i sprawdzić, czy hak nie wymaga regulacji; jeżeli konieczne jest zdjęcie modułów do naprawy dachu, koszt demontażu i ponownego montażu 20 modułów można szacować na 1 500–3 500 PLN w zależności od stopnia komplikacji.

Lista kontrolna serwisu (przykładowa):

• Wizualna kontrola modułów i stelaża — napięcia, pęknięcia, poluzowania;
• Kontrola uszczelek wokół haków i miejsc przejść kabli;
• Pomiary prądowo-napięciowe na stringach oraz sprawdzenie odczytów falownika;
• Mycie modułów w razie potrzeby oraz usuwanie liści i zanieczyszczeń z rynien;
• Sprawdzenie systemów zabezpieczeń BHP i punktów kotwiczeń.

Instalacja fotowoltaiczna na dachu pokrytym dachówką ceramiczną — pytania i odpowiedzi

• Czy instalacja fotowoltaiczna na dachu pokrytym dachówką ceramiczną jest możliwa?

  Tak, instalacja jest możliwa. Dachówka ceramiczna nie wyklucza montażu; kluczowe jest prawidłowe dobranie systemu mocowań, zachowanie odpowiedniego dystansu i ocena nośności konstrukcji.

• Jakie są główne wyzwania podczas montażu na dachówkach ceramicznych?

  Główne wyzwania to ryzyko pęknięcia dachówki, konieczność stosowania odpowiednich mocowań i przekładek, zapewnienie szczelności, a także ograniczenie prac na połaci.

• Czy trzeba wzmocnić konstrukcję dachu przed instalacją?

  Czasami tak. Ocena nośności dachu i wytrzymałości więźby jest standardowym krokiem. W razie potrzeby stosuje się dodatkowe wsporniki i mocowania.

• Jak obliczyć koszty i czas montażu?

  Koszty zależą od mocy systemu, kąta nachylenia i odległości od sieci. Typowy montaż trwa od 1 do 3 dni roboczych po przygotowaniu terenu i uzyskaniu zgód.
