Jak podłączyć włącznik światła i uniknąć zwarcia w 2026?

Redakcja 2026-06-09 10:07 | Udostępnij:

Wymiana włącznika światła to jedna z tych prac domowych, które wyglądają na pięć minut, a kończą się porażeniem prądem, przepaloną żarówką albo wyzwoleniem bezpiecznika u sąsiada. Klucz tkwi w trzech drobiazgach: próbniku napięcia, rozróżnieniu przewodu fazowego od neutralnego oraz doprowadzeniu fazy właśnie na zacisk wyłącznika, a nie żyrandola. Poniżej znajdziesz pełną ścieżkę, od identyfikacji kolorów, przez schemat podłączenia włącznika pojedynczego i podwójnego, aż po wariant schodowy w klatce schodowej. Wszystko oparte o normę PN-HD 60364 i aktualną wiedzę z katalogów osprzętu elektroinstalacyjnego.

Co musisz wiedzieć zanim chwycisz za śrubokręt
Kolory przewodów i schemat podłączenia włącznika
Podłączenie włącznika podwójnego i schodowego w praktyce
Najczęstsze błędy przy montażu włącznika światła

Co musisz wiedzieć zanim chwycisz za śrubokręt

Bezpiecznik wyłączony, ale prąd nadal czeka w puszce, jeśli ktoś w piwnicy pomylił obwody. Dlatego pierwszą czynnością nie jest odkręcanie ramki, lecz sprawdzenie brakiem napięcia. Próbnik z neonówką kosztuje kilkanaście złotych i pokazuje, czy w przewodzie płynie faza.

Faza to przewód, którego dotknięcie powoduje skurcz mięśnia i charakterystyczne mrowienie. Ona idzie do wyłącznika, w nim zostaje przerwana, a po wyjściu (oznaczanym L' lub strzałką) biegnie do żarówki. Neutralny (niebieski) wraca z żarówki do rozdzielni. Ochronny (żółto-zielony) uziemia metalowe elementy, ale w starych mieszkaniach z lat 60. i 70. go po prostu nie ma. To wariant legalny wyłącznie wtedy, gdy w domu nie występują elementy przewodzące dostępne do dotyku.

Listwa narzędziowa wygląda skromnie: wkrętak płaski z próbnikiem, ściągacz izolacji (nożyk też wystarczy), złączki WAGO 221, poziomica krótka 20 cm, nóż monterski, rękawice elektroizolacyjne oraz latarka czołowa. Warto też miarka, bo puszka podtynkowa wymaga otworu o średnicy dokładnie 68 mm, a zbyt ciasne wycięcie pęka przy wciskaniu mechanizmu.

Przeczytaj również o Koszt Instalacji Elektrycznej W Mieszkaniu 50M2

Kiedy dzwonisz po fachowca z uprawnieniami SEP? W pięciu przypadkach: braku przewodu ochronnego w całej instalacji, aluminium w ścianach (łączenie Cu z Al wymaga specjalnych zacisków), brak puszki podtynkowej (otwór trzeba kuć), wymiana rozdzielni oraz interwencja po zalaniu. Pozostałe prace, takie jak montaż włącznika światła, możesz wykonać samodzielnie w obrębie własnego mieszkania.

Ramka prawna dla majsterkowiczów: bez uprawnień SEP możesz wymieniać osprzęt, podłączać gniazdka i łączniki o napięciu do 230 V w instalacji własnego gospodarstwa domowego, pod warunkiem że nie ingerujesz w zabezpieczenia. Modyfikacja rozdzielni, zwiększanie mocy przyłączeniowej czy prowadzenie nowych obwodów wymaga elektryka z aktualnymi świadectwem kwalifikacyjnym.

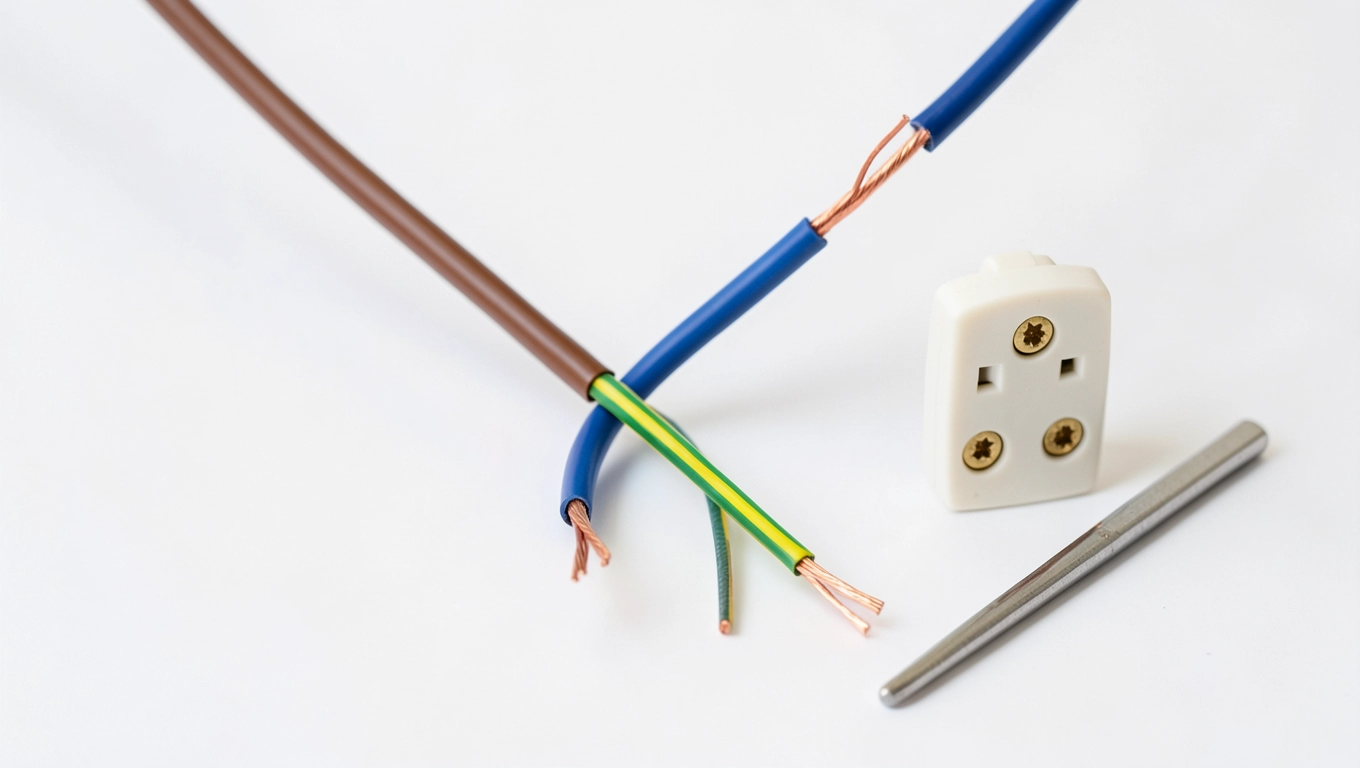

Kolory przewodów i schemat podłączenia włącznika

Nowa instalacja elektryczna włącznik światła opiera się na trzech żyłach, zgodnie z normą PN-HD 60364. Kolory to nie kaprys producenta, lecz umowa międzynarodowa, dzięki której elektryk w Helsinkiach czy Krakowie czyta schemat identycznie.

Zobacz Jakie dokumenty po wymianie instalacji elektrycznej

Przewód	Kolor izolacji	Oznaczenie zacisku	Funkcja
Fazowy L	brązowy (dawniej czarny)	L	Zasilanie 230 V, doprowadzone do wyłącznika
Neutralny N	niebieski	N	Powrót prądu z odbiornika do rozdzielni
Ochronny PE	żółto-zielony	⏚	Uziemienie ochronne, odprowadza prąd zwarcia

W starszych budynkach (lata 60.-90.) spotkasz warianty: czarny jako faza, niebieski jako neutralny, brak PE. Czerwony bywa stosowany w obwodach trójfazowych jako jedna z faz (L1, L2, L3), ale w domu jednorodzinnym to rzadkość. Przed podłączeniem każdorazowo sprawdź próbnikiem, który przewód jest pod napięciem, bo poprzedni lokator mógł poprowadzić instalację po swojemu.

Schemat podłączenia włącznika pojedynczego wygląda następująco:

Rozdzielnia
    |
    L (brązowy)
    |
  [Wyłącznik]  ←---  PE (żółto-zielony) do puszki
    |  |
    L' N
    |  |
    +-[Żarówka]-+
    |
  PE (do metalowej obudowy oprawy)

Prąd płynie tak: faza L dochodzi do zacisku L w wyłączniku, w momencie naciśnięcia klawisza obwód się zamyka, prąd wychodzi zaciskiem L' (strzałka na mechanizmie) i biegnie do żarówki. Z żarówki wraca przewodem neutralnym N do rozdzielni. PE uziemia metalową oprawę, co przy uszkodzeniu izolacji powoduje natychmiastowe zadziałanie wyłącznika różnicowoprądowego i odcięcie napięcia.

Powiązany temat Jakie są instalacje elektryczne

Dlaczego faza idzie na wyłącznik, a nie żyrandol

Pomyłka kosztuje życie. Gdybyś poprowadził fazę bezpośrednio do oprawy, a przerywał neutralny, żarówka świeciłaby poprawnie, ale na zaciskach w wyłączniku panowałoby 230 V nawet przy wyłączonym świetle. Wymiana żarówki bez wyłączania bezpiecznika kończyłaby się wtedy dotykiem fazy. Dlatego normy IEC 60364 nakazują przerywanie fazy.

Montaż włącznika światła krok po kroku

Wyłącz napięcie bezpiecznikiem w rozdzielni. Oznacz obwód karteczką, by nikt go nie włączył w trakcie pracy. Próbnikiem sprawdź każdy przewód w puszce, brak sygnału dźwiękowego lub świecenia lampki potwierdza bezpieczeństwo.

Zdejmij klawisz, podważając go płaskim wkrętakiem od dołu. Odkręć ramkę (dwie śrubki po bokach). Wyciągnij mechanizm z puszki, odkręć zaciski i oznacz przewody taśmą: L, N, PE. Przyda się to przy podłączaniu nowego osprzętu.

Jeśli wymieniasz wyłącznik po raz pierwszy w świeżo wykończonej ścianie, zacznij od wywiercenia otworu. Otwornicą 68 mm wycinasz miejsce na puszkę podtynkową, w którą wchodzi mechanizm. Głębokość puszki powinna wynosić minimum 40 mm, by zmieścić złączki i zapewnić luz na przewody.

Wsuń puszkę, wypuść przewody 10-15 cm poza obrys. Ściągnij 10 mm izolacji z każdej żyły. Podłącz złączkami WAGO 221 w kolejności: PE do PE, N do N, L do zacisku L wyłącznika. Z zacisku L' (oznaczonego strzałką) poprowadź dodatkowy krótki odcinek brązowego przewodu do lampy, chyba że w puszce masz już przygotowane L' przez wykonawcę.

Wepchnij mechanizm do puszki, wypoziomuj krótką poziomicą (odchyłka powyżej 0,5° widać gołym okiem). Dokręć rozporowe łapki lub śrubki mocujące. Nałóż ramkę, przykręć dwoma wkrętami. Wciśnij klawisz, aż usłyszysz klik.

Włącz bezpiecznik. Próbnikiem dotknij obu zacisków w wyłączniku: przy wciśniętym klawiszy napięcie pojawia się na L', przy zwolnionym znika. Żarówka powinna zapalić się płynnie, bez migotania. Brak iskrzenia i charakterystycznego zapachu palonej izolacji potwierdza poprawny montaż.

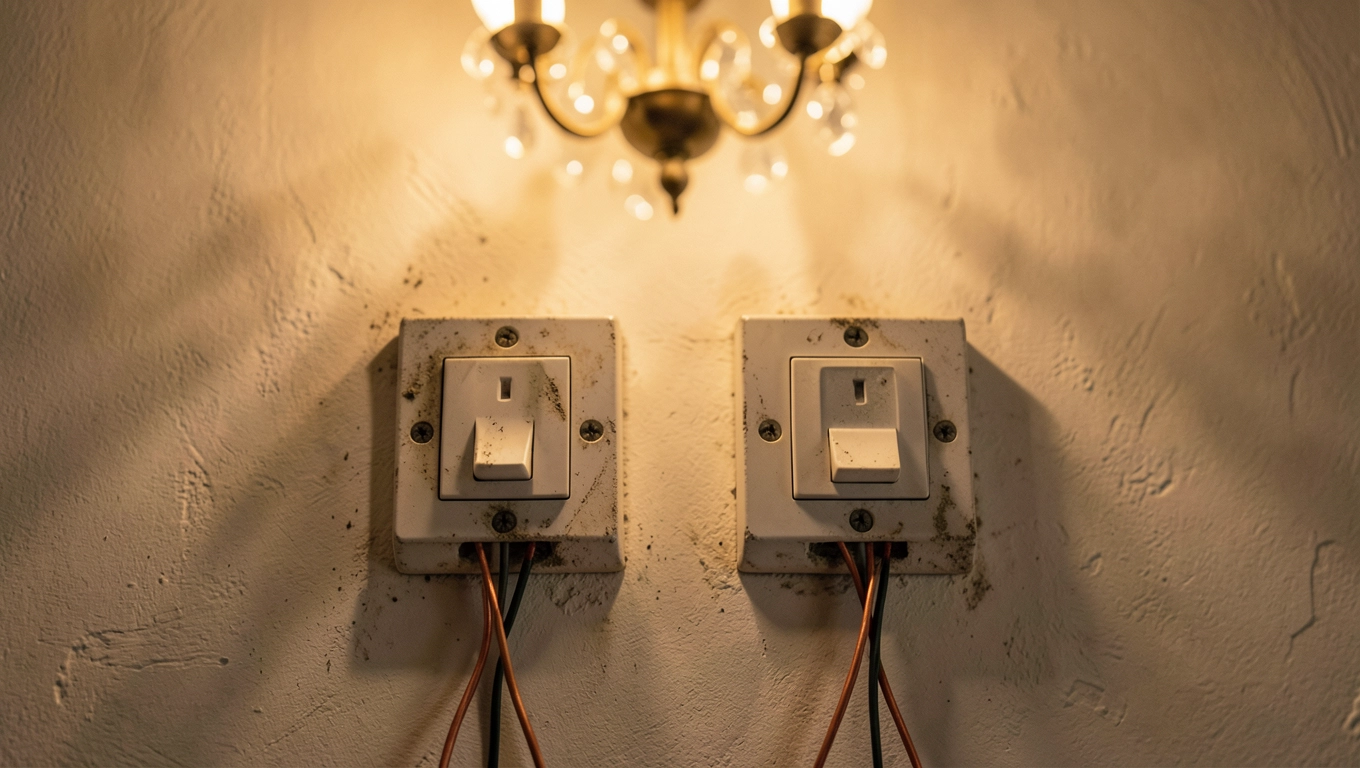

Podłączenie włącznika podwójnego i schodowego w praktyce

Wyłącznik podwójny, nazywany też świecznikowym, steruje dwoma grupami żarówek w żyrandolu, na przykład trzy ramiona w jedną, pozostałe cztery w drugą. Wymaga trzech zacisków: L (wspólne zasilanie) oraz L1 i L2 (wyjścia do poszczególnych grup). Schemat podłączenia włącznika podwójnego różni się od pojedynczego jedynie liczbą odprowadzeń.

Rozdzielnia
    |
    L
    |
[Wyłącznik podwójny]
   |  |  |
   L'1 L'2 N
   |  |  |
   Grupa A (3 żarówki)
   Grupa B (4 żarówki)
   PE do metalowej oprawy

Kabel trójżyłowy (L, N, PE) dochodzi do puszki. Do wyłącznika prowadzisz L z rozdzielni, a z L1 i L2 odprowadzasz osobne przewody do każdej sekcji żyrandola. Niebieski neutralny łączysz bezpośrednio z oprawą, omijając wyłącznik, a PE zaciskasz w kostce ochronnej. Taki układ daje trzy tryby pracy: A, B oraz A+B (wszystkie żarówki).

Wariant schodowy dla korytarza i klatki

Wyłącznik schodowy pozwala zapalić światło na dole, a zgasić na górze lub odwrotnie. Wymaga dwóch łączników połączonych trzema przewodami (tzw. przewody komunikacyjne). To częsty temat w wyszukiwarkach jako schemat podłączenia włącznika schodowego.

Punkt A (parter)          Punkt B (piętro)
   [Schodowy 1]            [Schodowy 2]
   L   L1  L2              L1  L2   L'
    |   |   |               |   |    |
    +--+-+-+-+-+-+-+-+-+-+-+    |
                              |    |
                              +-[Lampa]-N

Przewody L1 i L2 tworzą parę komunikacyjną między obydwoma łącznikami. W pozycji „włączony" obwód zamyka się przez jedną z tych żył, w pozycji „wyłączony" prąd nie płynie żadną. W przypadku korytarza z trzema punktami sterowania (dodatkowy środek) stosuje się łącznik krzyżowy, który przełącza między dwoma parami komunikacyjnymi.

Typ łącznika	Liczba przewodów w puszce	Typowe zastosowanie
Pojedynczy	2 (L, L')	Jedna lampa, łazienka, garderoba
Podwójny (świecznikowy)	3 (L, L1, L2)	Żyrandol 2-obwodowy, salon
Schodowy	3 (L, L1, L2) + para w drugiej puszce	Klatka schodowa, długi korytarz
Krzyżowy	4 (2 komunikacyjne pary)	Sterowanie z 3+ miejsc
Zwierny (dzwonkowy)	2 (L, L')	Dzwonek do drzwi, automat schodowy

Kiedy warto sięgnąć po łącznik smart

Moduły typu Shelly 1L lub Tuya WiFi montuje się w standardowej puszce podtynkowej, za istniejącym łącznikiem mechanicznym. Przewód neutralny musi być doprowadzony do puszki, co w starszych budynkach bywa problemem. Po instalacji lampa sterowana jest aplikacją, głosowo lub według harmonogramu. Montaż zajmuje 10 minut, a jedynym haczykiem jest potrzeba stałego WiFi 2,4 GHz.

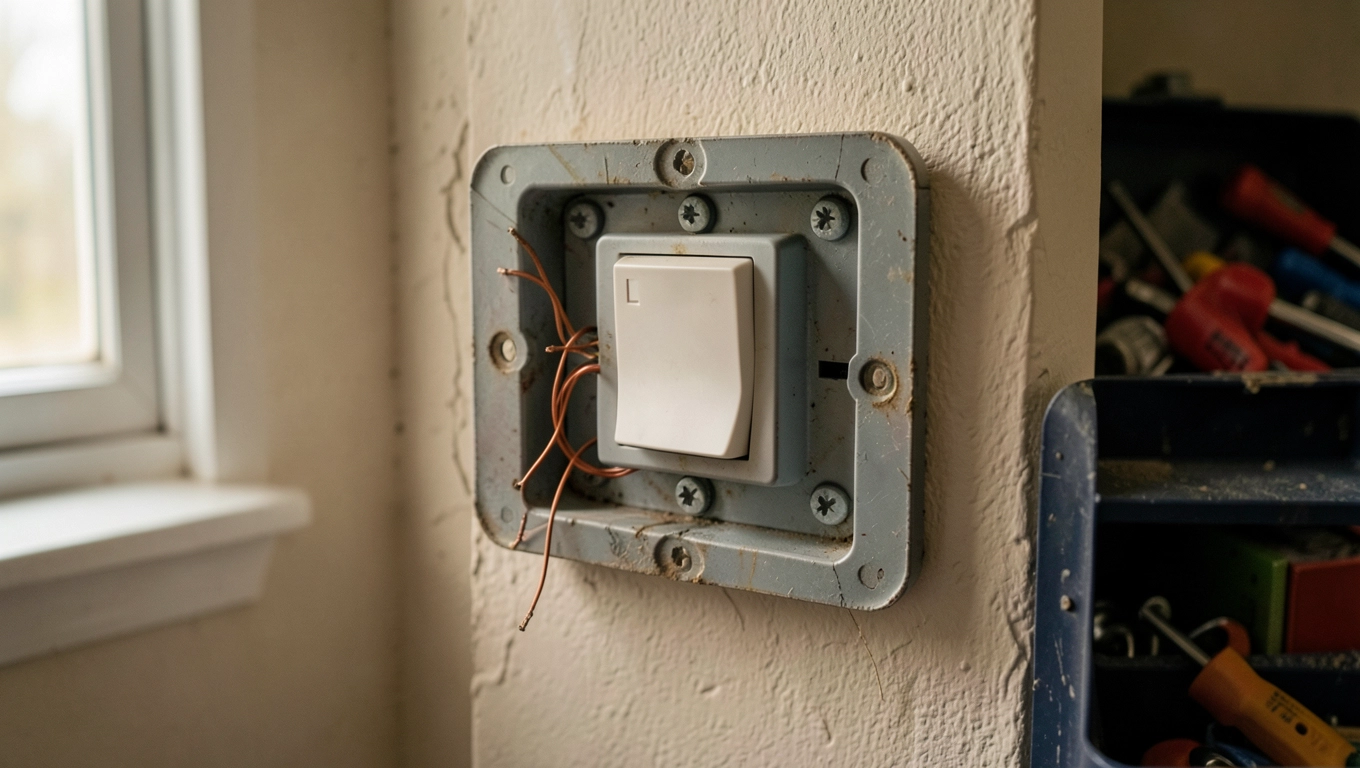

Najczęstsze błędy przy montażu włącznika światła

Próbnik leży w szufladzie, więc podłączasz „na czuja". Skutki: brak fazy na zacisku L wyłącznika, światło świeci mimo wyłączonego klawisza, a wymiana żarówki grozi porażeniem. Zawsze identyfikuj napięcie próbnikiem, nawet jeśli bezpiecznik wyłączony.

Odwrócenie L i N w puszce. W 90% przypadków lampa działa, bo prąd przemienny nie rozróżnia kierunku. Problem pojawia się przy metalowej oprawie: jeśli N trafi na PE i odwrotnie, różnicówka wyzwala natychmiast po włączeniu, a w skrajnych przypadkach obudowa zaczyna „kopać".

Brak fazy na wyłączniku, czyli przewód fazowy dochodzi do żarówki bezpośrednio, a do wyłącznika prowadzisz neutralny. Ten błąd jest cichy, bo wszystko świeci, ale zaciski w wyłączniku są stale pod napięciem. Dotknięcie śrubokrętem przy wymianie klawisza = kontakt z fazą. Polskie przepisy wprost zabraniają takiego układu (norma PN-HD 60364-4-46).

Zbyt krótka izolacja ściągnięta z żyły. Standard to 10 mm, by tulejka złączki WAGO objęła gołą miedź. Odsłonięty milimetr więcej grozi zwarciem z sąsiednim zaciskiem lub przebiciem na puszkę, zwłaszcza w wilgotnych pomieszczeniach. Ściągacz izolacji z ogranicznikiem długości eliminuje ten problem.

Połączenie aluminiowych i miedzianych przewodów bezpośrednio w kostce śrubowej. Aluminium i miedź w obecności wilgoci tworzą ogniwo galwaniczne, które po 2-3 latach koroduje i grzeje się. Rozwiązanie: złączka WAGO 221 z pastą kontaktową albo specjalny adapter Cu/Al z oddzielnymi komorami.

Puszka podtynkowa osadzona zbyt głęboko lub zbyt płytko względem tynku. Różnica większa niż 5 mm powoduje, że mechanizm nie trzyma się stabilnie lub ramka odstaje od ściany. Przy osadzaniu użyj szablonu lub wkręcaj śruby rozporowe dopiero po sprawdzeniu poziomu.

Brak PE w instalacji, a mimo to podłączasz żółto-zielony do zacisku ochronnego oprawy. To pozorne bezpieczeństwo, bo w razie uszkodzenia izolacji prąd zwarcia nie odpłynie do ziemi, lecz przez ciało użytkownika. W domach z instalacją dwuprzewodową (TN-C) zostaw PE niepodłączony w oprawie, chyba że cały układ modernizujesz do TN-C-S z rozdzielni.

Checklista bezpieczeństwa po montażu

Bezpiecznik wyłączony, próbnik milczy na każdym przewodzie
Izolacja ściągnięta na 10 mm, żyły niepostrzępione
Złączki WAGO osadzone do kliku, brak widocznego gołego drutu
Faza L potwierdzona próbnikiem na wejściu wyłącznika
Mechanizm wypoziomowany, ramka przylega do ściany
Klawisz działa płynnie, bez zacięć i luzu
Po włączeniu napięcia brak iskier, dymu, zapachu spalenizny

Mini-FAQ praktyczne

Brak PE w ścianie? Pozostaw przewód żółto-zielony niepodłączony w puszce, oznacz go taśmą izolacyjną i schowaj na tył. Oprawa oświetleniowa z bolcem ochronnym wymaga modernizacji instalacji do trójprzewodowej.

Stare aluminium w puszce? Nie łącz go z miedzią w jednej złączce. Użyj adaptera Cu/Al (np. z serii WAGO 221-413 z pastą Alu-Plus) albo poproś elektryka o wymianę odcinka instalacji.

Brak puszki podtynkowej, gołe przewody w ścianie? Wymaga kucia i montażu puszki. To praca na 30 minut z młotowiertarką, ale bez puszki osprzęt nie trzyma się stabilnie, a przepisy tego nie dopuszczają.

Ile kosztuje samodzielny montaż? Komplet (wyłącznik podtynkowy z ramką 30-60 zł, puszka 5-10 zł, złączki WAGO 15 zł, przewód YDYp 3×1,5 mm² ok. 2,50 zł/m) to wydatek 50-90 zł za jeden punkt. Elektryk z uprawnieniami wziąłby za tę samą czynność 150-300 zł, więc oszczędność jest realna, zwłaszcza przy kilku punktach.

Podłączenie włącznika światła w domu własnoręcznie wymaga jedynie próbnika, ściągacza izolacji i złączek WAGO. Zachowaj schemat podłączenia włącznika pojedynczego lub podwójnego, wypoziomuj mechanizm i za każdym razem sprawdzaj brak napięcia. Kolejne wymiany zajmą Ci dosłownie kwadrans.
