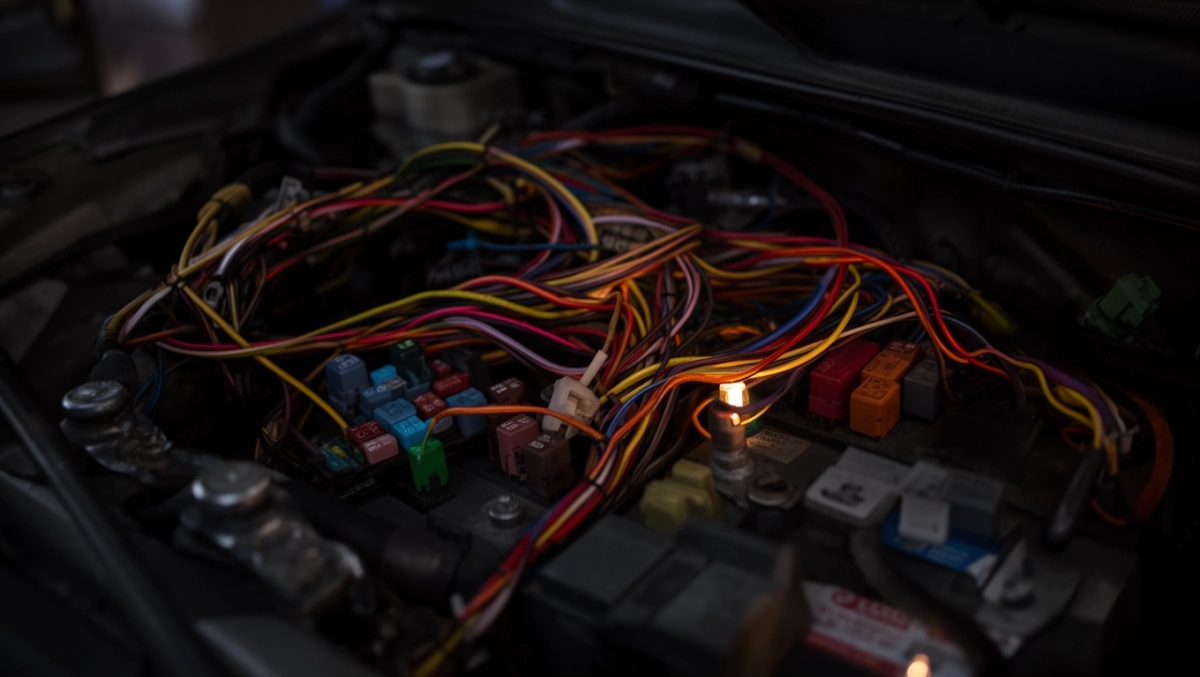

Instalacja elektryczna w samochodzie – jak działa i co warto o niej wiedzieć

Rano przekręcasz kluczyk w stacyjce i słyszysz jedynie ciche kliknięcie. Akumulator wczoraj jeszcze dawał radę, kontrolki na desce rozdzielczej migotały bez zarzutu, a teraz auto zachowuje się, jakby nagle straciło duszę. W takich momentach kierowca zwykle obwinia akumulator, rzadziej alternator, prawie nigdy instalację elektryczną w samochodzie, która w rzeczywistości odpowiada za ponad połowę takich historii. Ten tekst powstał, żebyś już nigdy nie stał bezradnie nad maską, zgadując, co właśnie odmówiło posłuszeństwa.

• Jak zbudowana jest instalacja elektryczna w samochodzie
• Kluczowe komponenty instalacji elektrycznej auta
• Najczęstsze usterki instalacji elektrycznej w samochodzie
• Jak sprawdzić instalację elektryczną w samochodzie miernikiem i skanerem OBD
• Magistrale CAN, LIN i Ethernet w nowoczesnym aucie
• Bezpieczeństwo pracy z instalacją elektryczną auta
• Quiz: jaki typ instalacji kryje się w Twoim aucie?
• Mini-glosariusz pojęć

Jak zbudowana jest instalacja elektryczna w samochodzie

Cała sieć elektryczna auta dzieli się na trzy wyraźne obwody, z których każdy odpowiada za inną klasę zadań. Obwód zasilania utrzymuje napięcie w instalacji 12V, obwód rozruchowy dostarcza prąd o natężeniu 200-600 A do rozrusznika, a obwód odbiorników zasila wszystko, od świateł po komputer pokładowy. Mimo ogromnej różnicy w natężeniu prądu wszystkie trzy obwody korzystają z tego samego akumulatora i alternatora, dlatego awaria w jednym szybko odbije się na pozostałych.

Napięcie robocze w osobówkach wynosi nominalnie 12V, w ciężarówkach i autobusach 24V, a w najnowszych układach mild-hybrid pojawia się trzecia sieć 48V, zgodna z normą ISO 21780. Sieć 48V obsługuje pompę wody, wspomaganie kierownicy i miękką hybrydę, bo pozwala przesłać tę samą moc cieńszymi przewodami (mniejszy przekrój oznacza niższą masę). Pełne hybrydy i elektryki pracują na napięciu 400-800V, ale tam użytkownik nie ma już fizycznego dostępu do instalacji, a serwis wymaga dodatkowych uprawnień.

Pod względem topologii wyróżnia się instalacja jednoprzewodowa, w której masa pojazdu pełni rolę drugiego bieguna, oraz dwuprzewodowa, stosowana w przyczepach, kamperach i starszych pojazdach. Jednoprzewodowa oszczędza masę i koszt, ale jest bardzo wrażliwa na jakość połączeń masowych, bo każda korozja na punkcie styku z karoserią tworzy dodatkowy opór i spadek napięcia. Instalacja dwuprzewodowa bywa bezpieczniejsza w wilgotnym środowisku, lecz wymaga podwojenia okablowania i dlatego rzadko trafia do aut osobowych.

Przewody w aucie mają ściśle określone kolory, ułatwiające diagnostykę i naprawę. Czerwony oznacza zasilanie pod stałym napięciem, żółty zasilanie za stacyjką, czarny masę, a brązowy podświetlenie. Odcienie mogą się różnić między producentami, ale logika barw pozostaje zbliżona w ramach normy ISO 6722.

Kluczowe komponenty instalacji elektrycznej auta

Akumulator stanowi serce całego układu, przechowując energię chemiczną w postaci kwasu siarkowego i płyt ołowiowych. Jego napięcie w spoczynku wynosi 12,6-12,8V, a spadek poniżej 11,8V zwykle oznacza głębokie rozładowanie, które skraca żywotność nawet o 50%. Rozrusznik pobiera z niego krótkotrwały impuls prądu, zamieniając energię elektryczną na ruch obrotowy wału korbowego.

Alternator pełni funkcję prądnicy, generując napięcie 13,8-14,4V podczas pracy silnika. Ładowanie powyżej 14,8V prowadzi do wrzenia elektrolitu i nieodwracalnego zniszczenia akumulatora. Regulator napięcia, wbudowany w alternator lub sterowany przez ECU, utrzymuje wartość w bezpiecznym oknie termicznym i chemicznym ogniwa.

Skrzynka bezpieczników chroni obwody przed skutkami zwarcia i przeciążenia. Bezpiecznik topikowy przerywa obwód po przekroczeniu znamionowego natężenia, zwykle w ciągu milisekund przy 200% wartości nominalnej. Wymiana na bezpiecznik o wyższym amperażu niż zalecany producent może skończyć się pożarem wiązki, ponieważ drut w ściance bezpiecznika jest cieńszy niż obwód, który chroni.

Przekaźniki elektromechaniczne i elektroniczne sterują odbiornikami o dużym poborze prądu, takimi jak wentylatory chłodnicy czy pompy paliwa. Cewka przekaźnika pobiera zaledwie 100-200 mA, podczas gdy styki zwierają obwód nawet 30-40 A. Dzięki temu delikatny przełącznik w kabinie może bezpiecznie uruchomić potężny wentylator, a samo sterowanie odbywa się przez sygnał niskoprądowy.

W nowoczesnych autach pojawiły się też magistrale komunikacyjne, które zastępują kiedyś konieczne wiązki kabli sygnałowych. CAN, LIN, FlexRay i Ethernet automotive przesyłają dane między ECU z prędkością od 20 kbit/s (LIN) do 1 Gbit/s (Automotive Ethernet). Sieć ta odciąża fizyczne okablowanie, ale jednocześnie wprowadza zależność od oprogramowania, które potrafi odciąć cały moduł przy konflikcie adresów lub błędzie ramki.

Najczęstsze usterki instalacji elektrycznej w samochodzie

Utrata masy to klasyk warsztatowej codzienności. Korozja na połączeniu między akumulatorem a karoserią lub między silnikiem a nadwoziem tworzy dodatkowy opór, który objawia się migotaniem świateł, błędami czujników i kłopotami z rozruchem. Pomiar spadku napięcia na przewodzie masowym powinien wykazać mniej niż 0,1V przy obciążeniu, a każdy wyższy wynik wymaga czyszczenia i konserwacji styku.

Utlenione styki w złączach to druga najczęstsza przyczyna kłopotów, szczególnie w autach z plastikowymi wiązkami poprowadzonymi w okolicy kół. Woda, sól i błoto wnikają pod uszczelkę, tworząc warstwę tlenku miedzi o wysokiej rezystancji. Typowy objaw to odbiornik działający tylko po lekkim uderzeniu w wiązkę, bo wibracja chwilowo przywraca kontakt.

Przepalone bezpieczniki zwykle sygnalizują poważniejszą usterkę w obwodzie, a nie sam fakt zużycia. Krótkotrwały skok napięcia z uszkodzonego alternatora albo mechaniczne przetarcie izolacji mogą spowodować zwarcie, które wytrąca topik. Wymiana bezpiecznika bez ustalenia przyczyny kończy się powtórnym przepaleniem, a czasem pożarem wiązki, gdy kierowca wsadzi bezpiecznik o wyższym amperażu.

Uszkodzone wiązki kablowe pojawiają się najczęściej przy ruchomych elementach nadwozia, takich jak drzwi tylne, klapa bagażnika czy fotele przesuwne. Każde otwarcie i zamknięcie zgina przewody o 90 stopni, a po kilkudziesięciu tysiącach cykli miedź pęka. Objawem bywa odbiornik działający tylko przy otwartych drzwiach albo całkowity brak funkcji po zamknięciu.

Uwaga: nigdy nie odłączaj akumulatora w hybrydzie lub elektryku bez wcześniejszego rozładowania kondensatorów wysokonapięciowych. Napięcie 400-800V zabija w ułamku sekundy, a procedura wymaga specjalistycznych rękawic i narzędzi.

Słabe luty i zimne lutowanie na modułach elektronicznych potrafią generować trudne do zlokalizowania usterki. Objawia się to samoistnym gaśnięciem świateł albo resetem radia podczas przejeżdżania przez nierówności, bo wibracja na chwilę rozłącza styk. W takich przypadkach warsztat nagrzewa płytkę lub wymienia cały moduł, bo naprawa punktowa bywa krótkotrwała.

Jak sprawdzić instalację elektryczną w samochodzie miernikiem i skanerem OBD

Multimetr cyfrowy to pierwsze narzędzie, które warto mieć w garażu. Pomiar napięcia na zaciskach akumulatora przy wyłączonym silniku powinien pokazać 12,4-12,8V, a podczas pracy 13,8-14,4V. Każda wartość poniżej lub powyżej tego zakresu to sygnał, że alternator albo akumulator wymaga dokładniejszej diagnostyki.

Test spadku napięcia na przewodach pozwala wykryć ukryte opory, zanim odmówią posłuszeństwa. Miernik ustawiony na zakres miliwoltów lub woltów, podłączony do obu końców podejrzanego odcinka, pokaże różnicę potencjałów przy włączonym odbiorniku. Wartość powyżej 0,2V na pojedynczym przewodzie oznacza konieczność czyszczenia styków lub wymiany kabla, bo prąd o natężeniu 10 A przy 0,5V spadku oznacza stratę mocy 5W zamienianą w ciepło.

Skaner OBD-II odczytuje kody usterek zapisane w pamięci ECU. Kody zaczynają się od P (układ napędowy), B (nadwozie), C (podwozie) lub U (komunikacja sieciowa), po których następują cztery cyfry opisujące konkretną usterkę. Na przykład kod P0562 oznacza napięcie systemowe poniżej normy, a U0100 brak komunikacji z ECM. Samo kasowanie kodów bez naprawy prowadzi do ich natychmiastowego powrotu, bo ECU monitoruje warunki pracy w czasie rzeczywistym.

Tryb live data w skanerze pozwala obserwować parametry pracy na bieżąco, co ułatwia wykrycie usterek pojawiających się tylko pod obciążeniem. Napięcie akumulatora, wartości czujników lambda, sygnał z czujnika położenia wału korbowego wszystkie te dane pojawiają się na ekranie w czasie rzeczywistym, a ich analiza wymaga porównania z wartościami referencyjnymi producenta.

Przed przystąpieniem do jakichkolwiek pomiarów warto odłączyć masę i odczekać 5-10 minut, by pojemności w modułach się rozładowały. Napięcie resztkowe w sterowniku airbagów potrafi aktywować poduszkę przy odłączeniu wtyczki, jeśli przerwa w zasilaniu nastąpi zbyt wcześnie po wyjęciu kluczyka.

Magistrale CAN, LIN i Ethernet w nowoczesnym aucie

Magistrala CAN (Controller Area Network) to dwuprzewodowa sieć, w której wszystkie moduły ECU komunikują się na jednej parze skręconej. Norma ISO 11898 definiuje dwie prędkości: 500 kbit/s dla CAN HS (High Speed) obsługującej napęd i 125 kbit/s dla CAN LS (Low Speed) obsługującej komfort. Każda ramka danych posiada identyfikator 11- lub 29-bitowy, a moduły odsiewają wiadomości, które ich nie dotyczą.

Stan BUS-OFF pojawia się, gdy moduł wykryje zbyt wiele błędów na magistrali i odłącza się od komunikacji, by nie zakłócać reszty sieci. Innymi słowy, jeden wadliwy sterownik potrafi odciąć cały system, a warsztat musi znaleźć winowajcę przed podłączeniem reszty.

Magistrala LIN (Local Interconnect Network) obsługuje tańsze odbiorniki, takie jak sterowanie szybami, lusterkami czy fotelami. Prędkość 19,2 kbit/s wystarcza do przesyłania prostych komend, a topologia master-slave obniża koszt okablowania. W przeciwieństwie do CAN, sieć LIN korzysta z jednego przewodu sygnałowego i masy, więc jej diagnostyka bywa łatwiejsza.

FlexRay i Automotive Ethernet pojawiają się w autach z zaawansowanymi systemami ADAS i autopilotami. Prędkość 10 Mbit/s w FlexRay lub 100-1000 Mbit/s w Ethernecie pozwala przesyłać dane z kamer i radarów w czasie rzeczywistym, co byłoby niemożliwe przy klasycznym CAN. Każda kamera generuje strumień 1-3 Gbit/s surowych danych, dlatego nawet szybki Ethernet wymaga kompresji i segmentacji sygnału.

Systemy ADAS (Advanced Driver Assistance Systems) mocno obciążają instalację elektryczną, ponieważ ich czujniki wymagają stabilnego zasilania nawet przy głębokim rozładowaniu akumulatora. Radar przedni pobiera około 5-8W, kamera stereo 3-4W, a każdy moduł musi otrzymywać czyste napięcie bez tętnień, bo zanieczyszczenia w zasilaniu wprowadzają błędy do algorytmów rozpoznawania obiektów.

Porada warsztatowa: przy wymianie akumulatora w aucie z ADAS zawsze podłącz podtrzymanie napięcia przez gniazdo OBD lub zapalniczkę. Utrata zasilania powoduje konieczność ponownej kalibracji kamer i radarów, co podnosi koszt wymiany nawet o 1500-3000 PLN.

Bezpieczeństwo pracy z instalacją elektryczną auta

Odłączenie masy akumulatora to pierwszy krok przed każdą poważniejszą ingerencją w okablowanie. Klucz pamięci radiowej warto mieć pod ręką, bo po odcięciu zasilania wiele aut resetuje ustawienia fabryczne i prosi o kod zabezpieczający. Czas odłączenia wpływa też na konieczność kalibracji czujników położenia pedału przyspieszenia i kąta skrętu kierownicy.

Kondensatory wysokonapięciowe w hybrydach i elektrykach przechowują energię przez kilka minut po wyłączeniu zapłonu. Procedura bezpiecznego rozładowania wymaga odczekania minimum 10 minut przy autach 400V i 5 minut przy 800V, a serwisant musi zmierzyć napięcie miernikiem klasy CAT III 1000V przed dotknięciem jakiegokolwiek pomarańczowego przewodu.

Poduszki powietrzne stanowią dodatkowe zagrożenie, ponieważ ich kondensatory potrafią utrzymać ładunek wystarczający do aktywacji przez 15-30 sekund po odłączeniu akumulatora. Dotknięcie styków w złączu poduszki w tym czasie grozi uruchomieniem pirotechniki, a wymiana modułu airbag po nieumyślnym wystrzeleniu kosztuje 2000-4000 PLN.

Osobny problem stanowią elektryczne fotele z pamięcią ustawień oraz szyberdachy sterowane czujnikami przycięcia. Kalibracja po odłączeniu zasilania wymaga specjalnej procedury producenta, a jej pominięcie skutkuje błędnym działaniem czujników i ryzykiem przytrzaśnięcia.

Quiz: jaki typ instalacji kryje się w Twoim aucie?

Sprawdź, czy potrafisz rozpoznać podstawowe cechy swojego samochodu. Odpowiedzi znajdziesz na końcu sekcji, ale spróbuj najpierw samodzielnie.

• Napięcie nominalne akumulatora w Twoim aucie to 12V, 24V czy 48V?
• Czy Twoje auto ma przewód masowy między silnikiem a karoserią?
• Ile skrzynek bezpieczników znajduje się w kabinie i komorze silnika?
• Czy na desce rozdzielczej pojawia się kontrolka CHECK ENGINE?
• Czy radio prosi o kod po odłączeniu akumulatora?

Odpowiedzi: 12V w osobówce, 24V w ciężarówce, 48V w mild-hybrydzie (np. niektóre wersje z 2019+). Przewód masowy jest zawsze, ale bywa ukryty pod osłoną silnika. Skrzynek bezpieczników bywa jedna lub dwie. CHECK ENGINE świeci przy każdym kodzie usterki, nie tylko silnika. Radio z kodem oznacza fabryczny system antykradzieżowy.

Mini-glosariusz pojęć

Masa to metalowa część nadwozia lub silnika pełniąca rolę bieguna powrotnego w instalacji jednoprzewodowej. CAN (Controller Area Network) to dwuprzewodowa magistrala komunikacyjna opisana normą ISO 11898. BUS-OFF to stan modułu, który odłączył się od magistrali po zbyt wielu błędach transmisji. OBD-II (On-Board Diagnostics) to złącze diagnostyczne umieszczone w kabinie, zwykle pod kierownicą. ECU (Engine Control Unit) to komputer zarządzający pracą silnika i wieloma innymi funkcjami. ADAS (Advanced Driver Assistance Systems) to systemy wspomagające kierowcę, takie jak adaptacyjny tempomat czy automatyczne hamowanie. Topowy bezpiecznik to element z cienkim drucikiem, który przerywa obwód przy przeciążeniu. Przekaźnik to elektromechaniczny lub półprzewodnikowy przełącznik sterowany niskim prądem. Spadek napięcia to różnica potencjałów między dwoma punktami obwodu pod obciążeniem. Ładowanie absorpcyjne to etap ładowania akumulatora stałym napięciem 14,4V.

Instalacja elektryczna w samochodzie to nie czarna magia, lecz logiczny układ z jasnymi zasadami. Poznanie jej budowy, typowych usterek i podstaw diagnostyki pozwala zaoszczędzić setki złotych na wizytach w warsztacie i szybko reagować, gdy kontrolka na desce rozdzielczej zapali się w najmniej odpowiednim momencie. Każdy kolejny przeczytany artykuł o budowie auta przybliża do pełnej niezależności od mechanika, a świadomy kierowca zawsze wygrywa z nieprzewidzianą awarią.
