Instalacja elektryczna w piwnicy – przepisy, normy i bezpieczny montaż krok po kroku

Stopnie IP i strefy wilgotności w piwnicy dobieramy osprzęt hermetyczny

Instalacja elektryczna w piwnicy rządzi się twardszymi prawami niż ta w pokoju dziennym, bo wilgoć, skropliny i chłodne powietrze stale atakują przewody oraz gniazda. Betonowy fundament oddaje wodę kapilarną, a różnica temperatur między ścianą a wnętrzem potrafi w ciągu minuty pokryć puszkę elektryczną warstewką rosy. W takim środowisku liczy się nie marka osprzętu, lecz jego klasa szczelności oznaczana symbolem IP.

• Stopnie IP i strefy wilgotności w piwnicy dobieramy osprzęt hermetyczny
• Przewody, RCD i rozdzielnica serce piwnicznej instalacji
• Schemat obwodów i gniazdek w piwnicy praktyczny rozkład punktów
• Kosztorys i checklista odbioru instalacji elektrycznej w piwnicy

Norma PN-HD 60364-7-705 dzieli pomieszczenia na trzy strefy: suchą (wilgotność względna poniżej 60%, brak skroplin), wilgotną (60-80%, okresowe zawilgocenie) oraz mokrą (powyżej 80% lub stała obecność pary wodnej). Piwnica nieogrzewana, z wentylacją grawitacyjną i odsłoniętymi rurami, z reguły wpada w strefę wilgotną, a narożnik przy wlocie powietrza potrafi przejść w mokrą. Od tej klasyfikacji zależy, jakie IP musi mieć osprzęt.

Mechanizm ochrony jest prosty fizycznie. Pierwsza cyfra IP oznacza odporność na ciała stałe, druga na wodę. Przy IP44 obudowa blokuje przedmiotom większym niż 1 mm oraz wodzie bryzgającej z dowolnego kierunku. Przy IP55 kurz nie wnika wcale, a strumień wody nie robi wrażenia na uszczelkach. W piwnicy wystarczy najczęściej IP44, ale przy podłodze lub w strefie mokrej warto przejść na IP55 albo wyżej, bo tam ryzyko zalania przy awarii instalacji wodociągowej jest realne.

Przeciwporażeniowo wymagana jest klasa ochrony minimum I, ale w ciasnych, wilgotnych piwnicach rekomenduje się urządzenia klasy II, oznaczone podwójnym kwadratem. Posiadają one izolację wzmocnioną, więc nawet uszkodzenie jednej warstwy nie odsłoni przewodu pod napięciem. To różnica między teorią a praktyką: w pomieszczeniu, gdzie ręce bywają mokre od prania albo przenoszonych przedmiotów, podwójna izolacja kupuje dodatkowe milisekundy reakcji.

Złota myśl: w piwnicy nie oszczędzaj na IP. Różnica cenowa między IP20 a IP44 sięga 15-25 zł na punkcie, a różnica bezpieczeństwa jest nieproporcjonalnie większa.

Przewody, RCD i rozdzielnica serce piwnicznej instalacji

Przewód w piwnicy musi znosić wilgoć i mechaniczne otarcia, dlatego najczęściej sięga się po YDYp (płaszcz PVC) lub YDYżo (żyła ochronna). YDY gołe nie ma osłony odpornej na wodę i nadaje się wyłącznie w suchych piwnicach ogrzewanych oraz wewnątrz ścian. Grubość żyły dobiera się do obciążenia: 1,5 mm² na obwody oświetleniowe (do 10 A), 2,5 mm² na gniazda standardowe (do 16 A), 4 mm² na gniazdo siłowe 32 A albo ładowarkę samochodową.

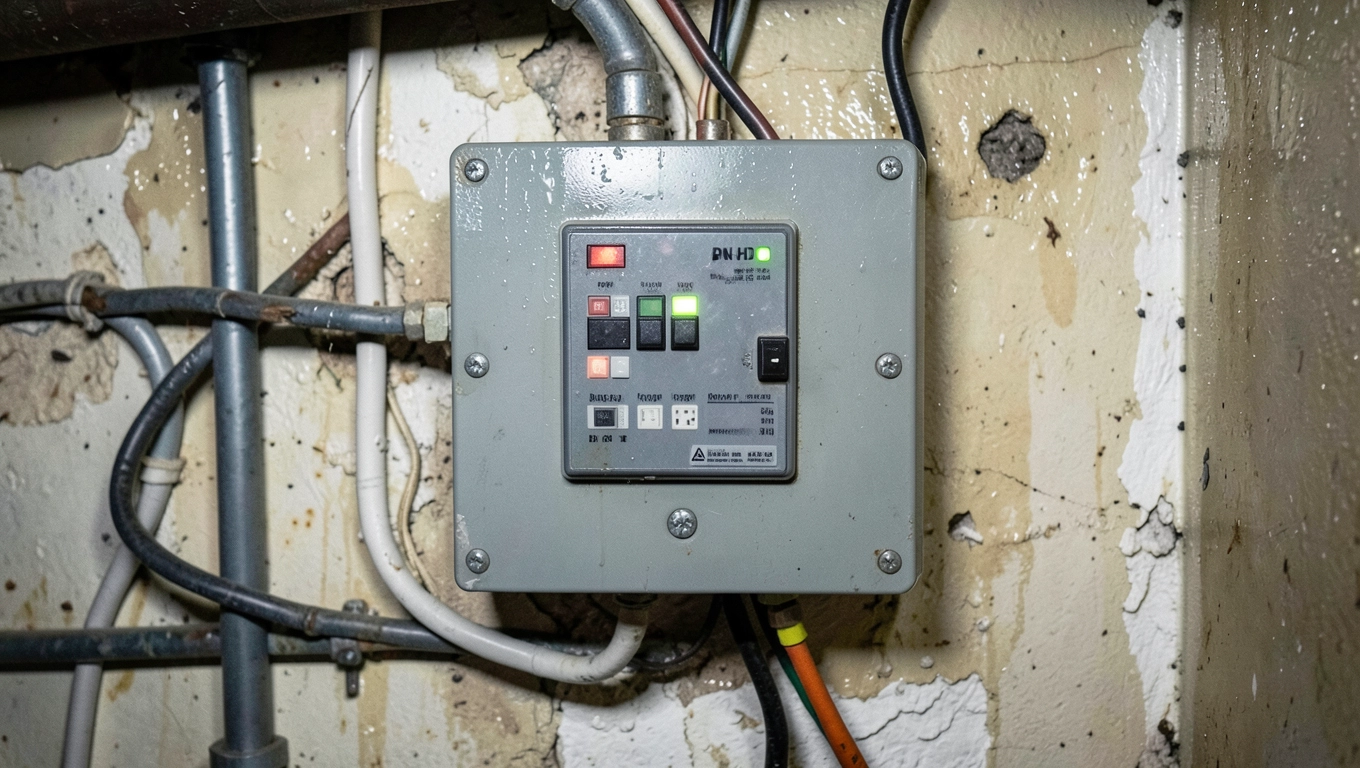

Obowiązkowym elementem każdej piwnicznej instalacji jest wyłącznik różnicowoprądowy RCD 30 mA. Działa na zasadzie pomiaru różnicy prądów wpływających i wypływających; jeśli ciało człowieka zamyka obwód przez ziemię, ta różnica przekracza 30 miliamperów i w ciągu 30 ms odcina zasilanie. W środowisku wilgotnym rezystancja skóry spada trzykrotnie wobec suchych dłoni, więc próg 30 mA jest granicą, poniżej której ryzyko migotania komór drastycznie maleje. Wyróżnia się typy AC (reaguje tylko na składową zmienną), A (z detekcją pulsującej stałej) oraz B (rozpoznaje gładką składową stałą, niezbędne dla falowników PV i niektórych ładowarek). W piwnicy z fotowoltaiką typ A lub B staje się konieczny.

Rozdzielnica piwniczna planowana jest pod 12-18 modułów DIN. W środku powinny znaleźć się: wyłącznik główny 40 A, rozłącznik izolacyjny, RCD 30 mA typ A, oraz wyłączniki nadprądowe B10 (światło), B16 (gniazda), B20 lub C20 (gniazdo siłowe). Prawidłowy dobór nadprądówki zależy od przekroju żyły; zasada jest prosta: dla miedzi 1,5 mm² dobiera się do 10-13 A, dla 2,5 mm² do 16-20 A, dla 4 mm² do 25-32 A. Charakterystyka B sprawdza się w obwodach domowych, C przy rozruchach silników (brama, pompa).

W praktyce najczęstsze błędy dotyczą dwóch spraw: braku selektywności między RCD a nadprądówką oraz braku rezerwy modułowej. Selektywność osiąga się, gdy prąd znamionowy nadprądówki jest niższy niż wartość progowa RCD; dzięki temu zwarcie wyzwala bezpiecznik, a RCD nie odcina całej piwnicy. Zostawianie 4-6 wolnych modułów kosztuje grosze, a pozwala dodać obwód na ładowarkę, alarm albo oświetlenie awaryjne bez wymiany rozdzielnicy.

Uwaga: prowizorka w postaci przedłużacza przyklejonego do ściany taśmą jest jedną z głównych przyczyn pożarów piwnicznych. Każde gniazdo stałe, każdy obwód, każdy pomiar.

Złota myśl: jeżeli w piwnicy ma pojawić się ładowarka 11 kW albo 22 kW, całą rozdzielnicę dobiera się z myślą o przyszłości. Kabel 5x4 mm² do punktu ściennego warto ułożyć już na etapie projektu, nawet jeśli samo urządzenie dojdzie później.

Schemat obwodów i gniazdek w piwnicy praktyczny rozkład punktów

Podział na obwody wynika z fizyki oraz z wygody. Gdy zwarcie dotknie oświetlenia, reszta piwnicy musi pozostać pod napięciem, dlatego osobne linie wydziela się dla światła, gniazd ogólnych, gniazda siłowego, bramy garażowej i opcjonalnie ładowarki. Każdy obwód zabezpiecza się oddzielnym nadprądem oraz, w razie potrzeby, odrębnym RCD. W typowej piwnicy o powierzchni 12-18 m² układ wygląda tak:

• Obwód 1 (B10, RCD 30 mA): oświetlenie sufitowe i ścienne, LED łącznej mocy do 2 000 lm.
• Obwód 2 (B16, RCD 30 mA): 3-4 gniazda hermetyczne IP44 w strefie roboczej.
• Obwód 3 (B16): gniazdo pojedyncze przy pralni, suszarce lub zamrażarce.
• Obwód 4 (B20 lub C20): gniazdo siłowe 3-fazowe pod warsztat albo kompresor.
• Obwód 5 (opcjonalny, B25): zasilanie bramy garażowej.

Rozmieszczenie punktów powinno uwzględniać ergonomię. Gniazda osadza się na wysokości 110-130 cm, bo wtedy wtyczka znajduje się powyżej poziomu zalania podłogi. Łączniki wchodzą na wysokość 120-140 cm, aby po otwarciu drzwi były widoczne od razu. Puszki rozgałęźne umieszcza się pod sufitem w narożnikach, z dala od ciągów wodno-kanalizacyjnych. Schematyczny widok piwnicy 15 m² mógłby wyglądać tak:

Wybór wysokości nie jest przypadkowy. Woda, która w razie awarii napłynie po posadzce, sięga kilku milimetrów ponad poziom podłogi. Gniazdo na 30 cm szybko zostaje zalane. Gniazdo na 120 cm pozostaje ponad lustrem nawet przy intensywnym wycieku. Dodatkowo wyższy montaż ułatwia korzystanie z gniazda bez schylania się z mokrym wiadrem w ręku.

Optymalnym uzupełnieniem są czujniki ruchu oraz czujniki zmierzchu. Pierwszy oszczędza prąd, gdy zapomnisz wyłączyć światło, drugi sam zapala lampy po zmroku. Komponenty montuje się od 30 do 60 zł za sztukę, a w skali roku potrafią zaoszczędzić kilkadziesiąt kilowatogodzin, bo piwnica bywa odwiedzana rzadko i niepotrzebnie oświetlona przez długie godziny. W strefach mokrych warto wybierać modele z sondą hermetyczną, montowaną w puszce natynkowej, a nie w ścianie kartonowo-gipsowej.

Złota myśl: każdy obwód wydzielony osobno to nie luksus, lecz sposób na to, żeby jedna awaria nie pozbawiła prądu całej piwnicy.

Kosztorys i checklista odbioru instalacji elektrycznej w piwnicy

Przykładowy kosztorys dla piwnicy 15 m² z trzema gniazdami hermetycznymi, dwoma punktami świetlnymi, rozdzielnicą natynkową i RCD 30 mA, w przeliczeniu na materiał oraz robociznę, mieści się najczęściej w przedziale 2 200-3 800 zł brutto. Rozbicie wygląda orientacyjnie tak:

Ceny są szacunkowe dla średniej wielkości miast w Polsce w 2025 r. W dużych aglomeracjach stawka robocizny rośnie o 15-25%, na wsiach i w mniejszych miejscowościach potrafi spaść o 10%. Do kwoty trzeba doliczyć koszt ewentualnego projektu (300-700 zł), jeśli wspólnota albo zakład energetyczny wymaga dokumentacji przed przystąpieniem do prac. W bloku z wielkiej płyty uzyskanie zgody bywa procesem na kilka tygodni, bo konieczna jest opinia zarządcy nieruchomości.

Na koniec robót wykonawca powinien dostarczyć: schemat rozdzielnicy, wyniki pomiarów rezystancji izolacji (min. 0,5 MΩ dla obwodów 230 V), pomiar impedancji pętli zwarcia, pomiary RCD (czas zadziałania poniżej 30 ms przy prądzie różnicowym 30 mA), protokół z próby napięciowej oraz oświadczenie o zgodności z projektem. Każdy z tych dokumentów ma swoje odzwierciedlenie w normie PN-HD 60364-6, która regulując pomiary odbiorcze i okresowe.

Poniższa checklista pozwala odebrać instalację bez stresu:

• Czy zastosowano osprzęt o właściwym IP dla strefy?
• Czy RCD 30 mA typu A zainstalowano na początku każdego obwodu?
• Czy żyła ochronna PE połączona jest ciągle, bez przerw w puszkach?

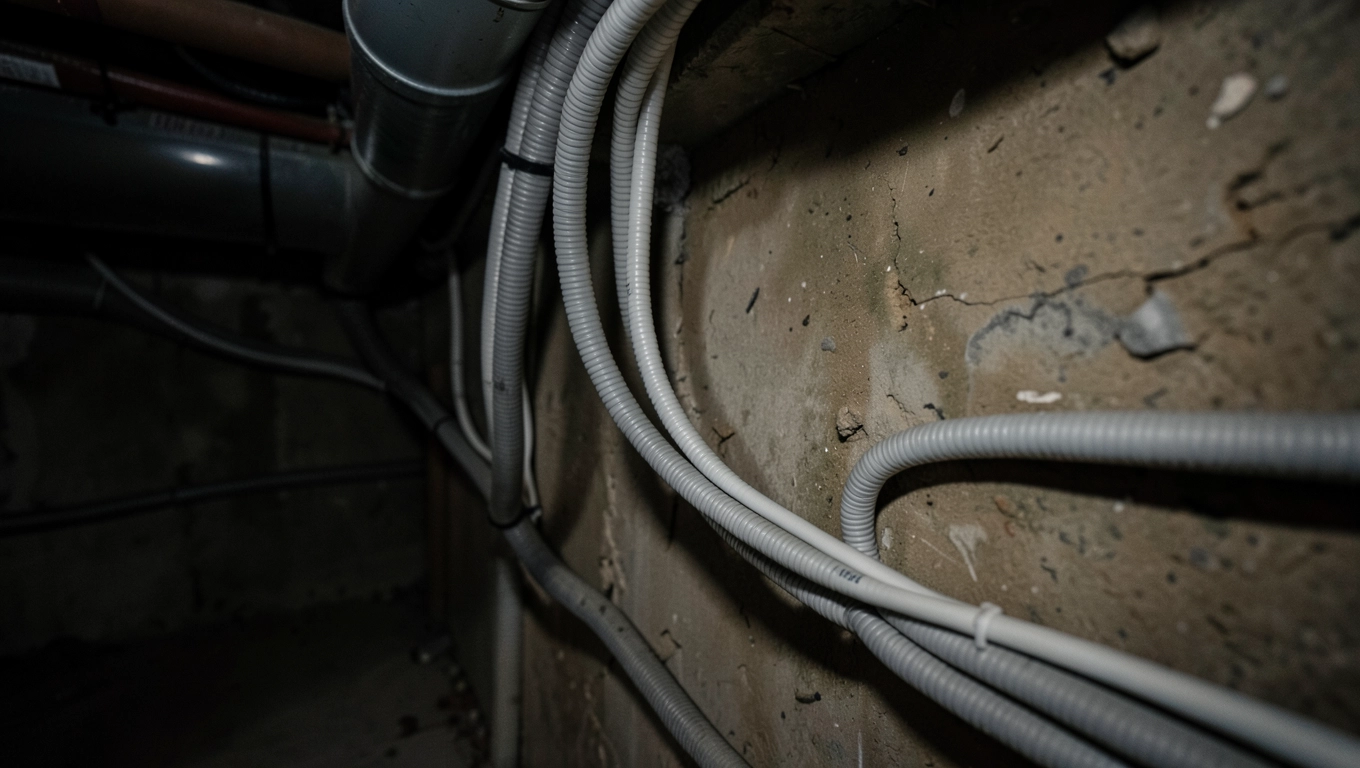

• Czy przewody ułożone są w korytkach lub rurkach, nie luzem po ścianie?
• Czy gniazda osadzono powyżej 110 cm od podłogi?
• Czy rozdzielnica ma wolne moduły rezerwowe?
• Czy wykonano pomiary rezystancji izolacji i zapisano wyniki?
• Czy RCD odłącza zasilanie przy symulowanym 30 mA?
• Czy istnieje trwałe oznakowanie obwodów w rozdzielnicy?
• Czy dokumentacja projektowa i powykonawcza jest kompletna?

Instalacja elektryczna w piwnicy nie musi być ani droga, ani skomplikowana, pod warunkiem że od pierwszego szkicu traktowana jest jak reszta domu. Wilgoć, niska temperatura i ryzyko zalania odróżniają ją od pokoju dziennego, dlatego hermetyczny osprzęt, RCD 30 mA, właściwe przekroje i dokumentacja stanowią obowiązkowy standard. Po ich spełnieniu piwnica staje się bezpiecznym zapleczem, które służy latami i nie dostarcza niespodzianek przy pierwszej awarii wodociągu.

Złota myśl: odbiór bez pomiarów to brak odbioru. Pomiary izolacji, pętli zwarcia i RCD trwają kilkadziesiąt minut, a są jedyną gwarancją, że to, co zostało za ścianą, działa bezpiecznie.
