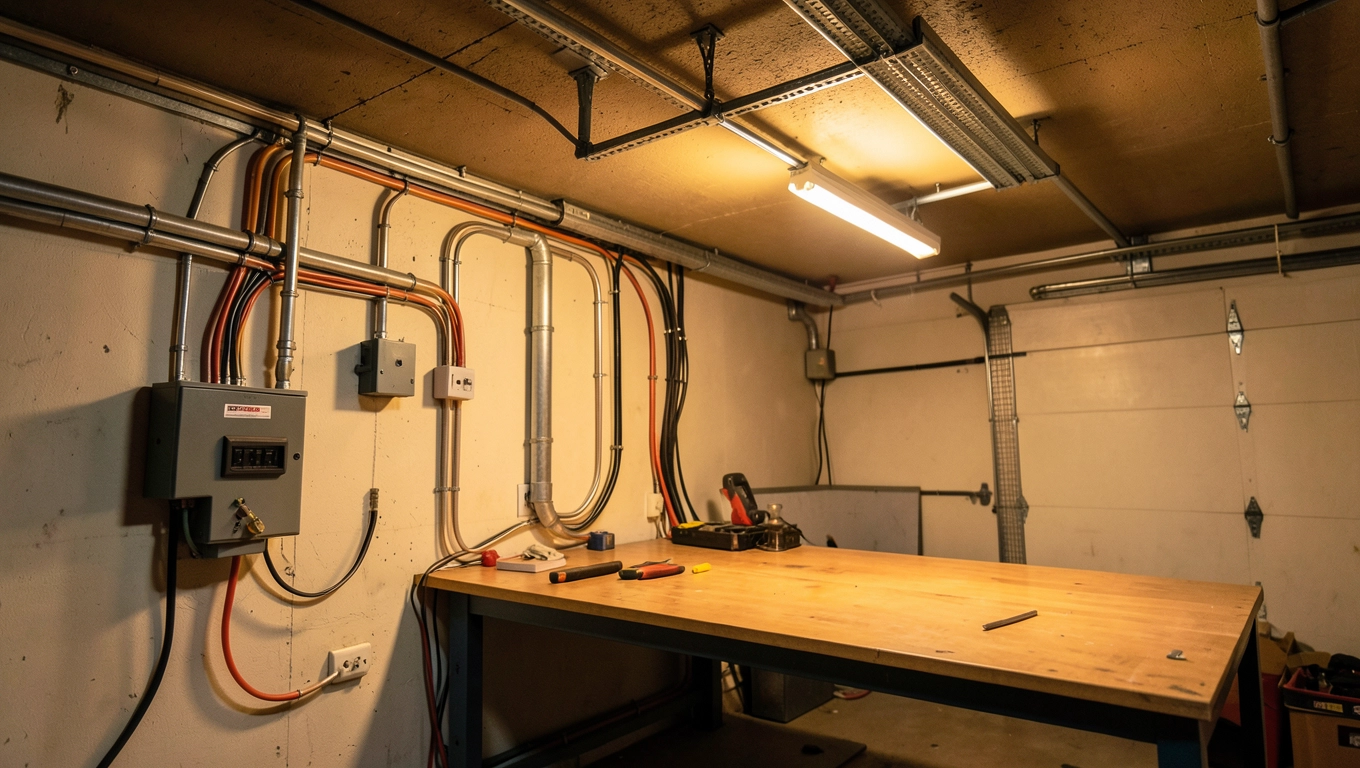

Instalacja elektryczna w garażu – schemat, oświetlenie i gniazdka

Kiedy stoisz w pustym garażu z rolką kabla w ręku i kartką pełną notatek, szybko okazuje się, że planowanie instalacji elektrycznej w garażu to coś więcej niż wbicie kilku gniazd w ścianę. Każda decyzja podjęta na tym etapie - przekrój przewodów, miejsce rozdzielnicy, klasa ochrony gniazd - będzie rzutować na bezpieczeństwo przez kolejne dwadzieścia lat. A błąd w elektryce garażowej nie kończy się zwykle przepaloną żarówką.

• Planowanie instalacji elektrycznej w garażu
• Schemat instalacji elektrycznej w garażu
• Oświetlenie i gniazdka w garażu
• Normy i przepisy bezpieczeństwa dla instalacji w garażu
• Pytania i odpowiedzi dotyczące instalacji elektrycznej w garażu

Planowanie instalacji elektrycznej w garażu

Zanim elektryk pojawi się na budowie, trzeba wiedzieć, czemu garaż ma służyć - i nie chodzi o oczywistą odpowiedź „trzymać auto". Warsztat mechaniczny, stacja ładowania pojazdu elektrycznego, pomieszczenie z zamrażarką i kotłownią - każda z tych funkcji generuje zupełnie inne zapotrzebowanie na moc, a co za tym idzie, wymaga innego przekroju kabli, innych zabezpieczeń i inaczej rozplanowanych obwodów. Garaż traktowany wyłącznie jako schowek wystarczy zasilić jednym obwodem 16 A, natomiast stanowisko do spawania czy ładowarka do samochodu elektrycznego oznaczają już trójfazowe przyłącze 400 V i oddzielny licznik. Te różnice nie są kosmetyczne - tkwią bezpośrednio w obliczeniach obciążenia.

Obliczenia mocy to fundament, który chroni przed przeciążeniem sieci. Suma mocy wszystkich planowanych odbiorników - oświetlenie LED, gniazda narzędziowe, ewentualny ogrzewacz elektryczny czy sprężarka - daje tzw. moc zainstalowaną. Do tego dochodzi współczynnik jednoczesności, bo nie wszystkie urządzenia pracują w tym samym momencie. Jeśli sumaryczna moc przekracza 3,5-4 kW przy zasilaniu jednofazowym, sieć 230 V zaczyna być wąskim gardłem i przepięcia stają się kwestią czasu, nie pecha. Trójfazowy obwód 400 V rozdziela obciążenie między trzy fazy, co obniża prąd w każdym przewodzie i fizycznie zmniejsza straty ciepła w kablach - stąd dłuższe trasy przewodów przestają być problemem.

Wybór między 230 V a 400 V powinien też uwzględniać długość trasy od głównej rozdzielnicy budynku do garażu. Każdy metr kabla wprowadza rezystancję, która przy wyższym prądzie (niskim napięciu) przekłada się na realny spadek napięcia na końcu trasy. Przy 20-metrowej trasie i obciążeniu 2 kW, kabel 2,5 mm² w układzie jednofazowym traci już około 3% napięcia - co jeszcze mieści się w normie PN-HD 60364, gdzie dopuszczalny spadek napięcia dla instalacji w budynkach mieszkalnych wynosi 3% dla oświetlenia i 5% dla pozostałych odbiorników. Przy 30 metrach i większym obciążeniu te granice przekracza się znacznie łatwiej, niż mogłoby się wydawać.

Przeczytaj również: Koszt Instalacji Elektrycznej W Mieszkaniu 50M2

Formalności poprzedzające wykonanie instalacji są często niedocenianym etapem. Garaż wolnostojący wymagający pozwolenia na budowę musi mieć projekt elektryczny wykonany przez uprawnionego projektanta - samo „podpatrywanie sąsiada" nie zastąpi dokumentacji zgodnej z obowiązującymi przepisami. W przypadku garażu w bryle domu instalacja wchodzi w skład projektu budowlanego całego obiektu. Natomiast przyłącze energetyczne - niezależnie od rodzaju garażu - wymaga złożenia wniosku do miejscowego operatora systemu dystrybucyjnego, który określa warunki techniczne przyłączenia. Bez tych warunków ani projektant, ani elektryk nie może legalnie zaprojektować ani wykonać instalacji zasilającej.

Lokalizacja rozdzielnicy garażowej to decyzja, którą najtrudniej zmienić po zakończeniu prac. Powinna się znajdować w miejscu suchym, osłoniętym od bezpośredniego działania narzędzi i ewentualnych uderzeń - czyli najczęściej przy wejściu, a nie przy kanale samochodowym czy stole warsztatowym. Rozdzielnica powinna mieścić wyłącznik główny, wyłączniki nadprądowe dla każdego obwodu osobno oraz wyłącznik różnicowoprądowy o czułości 30 mA - to ostatnie urządzenie reaguje już na prąd różnicowy, który dla człowieka zdrowego wynosi mniej niż 50 mA do granicy śmiertelności. Mniejsza rozdzielnica z miejscem na przyszłą rozbudowę to znacznie rozsądniejsze rozwiązanie niż oszczędność na kilku dodatkowych polach.

Garaż jako warsztat - szczególne wymagania

Kiedy garaż pełni funkcję warsztatu, pojawia się potrzeba dedykowanego obwodu dla każdego większego narzędzia elektrycznego: szlifierki kątowej, wiertarki kolumnowej, sprężarki. Urządzenia te mają wysoki prąd rozruchowy - silnik wiertarki kolumnowej o mocy 1,5 kW może w chwili startu pobierać nawet 6-krotność prądu nominalnego przez ułamek sekundy. Zwykły bezpiecznik topikowy może przez to zadziałać przy starcie maszyny, choć w stanie ustalonym obciążenie jest całkowicie prawidłowe. Rozwiązaniem jest stosowanie wyłączników nadprądowych o charakterystyce B (dla obwodów oświetleniowych i gniazd ogólnych) albo C (dla obwodów z silnikami), gdzie charakterystyka C toleruje krótkie przetężenia rozruchowe bez zbędnego wyłączania.

Zobacz: Wymiana Instalacji Elektrycznej W Bloku Z Wielkiej Płyty Koszt

Schemat instalacji elektrycznej w garażu

Schemat elektryczny garażu - nawet tego najprostszego - powinien istnieć jako fizyczny dokument, nie tylko jako plan w głowie wykonawcy. Wyróżnia się na nim co najmniej trzy elementy: źródło zasilania z parametrami przyłącza, układ rozdzielnicy z oznaczeniami każdego zabezpieczenia oraz trasy poszczególnych obwodów z podaniem przekroju i rodzaju kabla. Ten dokument jest punktem wyjścia dla każdego elektryka, który kiedykolwiek będzie serwisował instalację - a w przypadku pożaru staje się dowodem, że prace wykonano zgodnie ze sztuką.

Typowy schemat garażu jednofazowego obejmuje zazwyczaj trzy oddzielne obwody. Pierwszy - oświetleniowy - zasila oprawy i pracuje na kablu 1,5 mm², chroniony wyłącznikiem 10 A. Drugi obwód gniazd ogólnych, prowadzony kablem 2,5 mm² z zabezpieczeniem 16 A, obsługuje elektronarzędzia i ładowarki. Trzeci obwód - jeśli garaż ma być ogrzewany lub wyposażony w ładowarkę pojazdów elektrycznych - wymaga minimum 4 mm², a często 6 mm², z odpowiednio dobranym wyłącznikiem i ochroną różnicowoprądową na własnym torze. Rozdzielanie tych funkcji na osobne obwody nie jest fanaberią - chroni przed sytuacją, w której przepalone bezpiecznik gniazd pogrąża jednocześnie oświetlenie, co w środku nocy i garażu bez okien staje się poważnym problemem.

Trasa kabli w garażu zależy przede wszystkim od materiału ścian. W garażu murowanym lub bloczków betonowych można prowadzić przewody podtynkowo, w bruzdach zalewanych zaprawą - kabel YDY w osłonie lub bezpośrednio, jeśli trasa biegnie przez materiał niepalny. W garażu o lekkiej konstrukcji stalowej lub drewnianej podtynkowe układanie odpada z oczywistych względów, a kable muszą biec w rurkach instalacyjnych PVC lub stalowych peszelach przytwierdzonych do powierzchni. Rura PCV izoluje kabel od powierzchni ściany, co ma znaczenie termiczne - kabel zamknięty w rurze odprowadza ciepło gorzej niż kabel na powietrzu, więc prąd dopuszczalny może spaść nawet o 20-30% w stosunku do wartości tablicowej dla kabla swobodnie ułożonego.

Przeczytaj również: Koszt Instalacji Elektrycznej W Domu 200M2

Pętlowanie oświetlenia na żyłce neutralnej to błąd, który ciągnie się przez polskie instalacje jak zły zwyczaj. Prawidłowy schemat wymaga, by przez wyłącznik przechodziła żyła fazowa, nie neutralna - jeśli przez włącznik biegnie przewód N, oprawa po wyłączeniu pozostaje pod napięciem fazowym względem ziemi, co stanowi zagrożenie przy każdym serwisie. Norma PN-HD 60364-4-41 jednoznacznie wymaga odcinania napięcia po stronie fazowej, a nie po stronie neutralnej, i każdy układ odmienny jest niezgodny z przepisami niezależnie od tego, ile lat taki schemat funkcjonuje w garażu sąsiada.

Uziemienie i wyrównanie potencjałów to aspekt, którego nie widać po zamknięciu ścian, a który decyduje o tym, czy metalowa obudowa narzędzia po przebiciu izolacji zabije czy tylko zadźwięczy. W garażu wymagane jest wykonanie lokalnej szyny wyrównawczej (PE), do której podłącza się metalowe elementy konstrukcji, rury instalacyjne i obudowy wszystkich urządzeń klasy I (te z trzypinową wtyczką). Uziemienie w starszych instalacjach TN-C (bez osobnego przewodu ochronnego) jest zgodne z normą tylko dla przewodów o przekroju minimum 10 mm² miedzi, bo cienki PEN nie zapewnia wystarczającej pewności zadziałania zabezpieczeń przy zwarciu doziemnym.

Powiązane tematy: Koszt Wymiany Instalacji Elektrycznej W Mieszkaniu 30 M

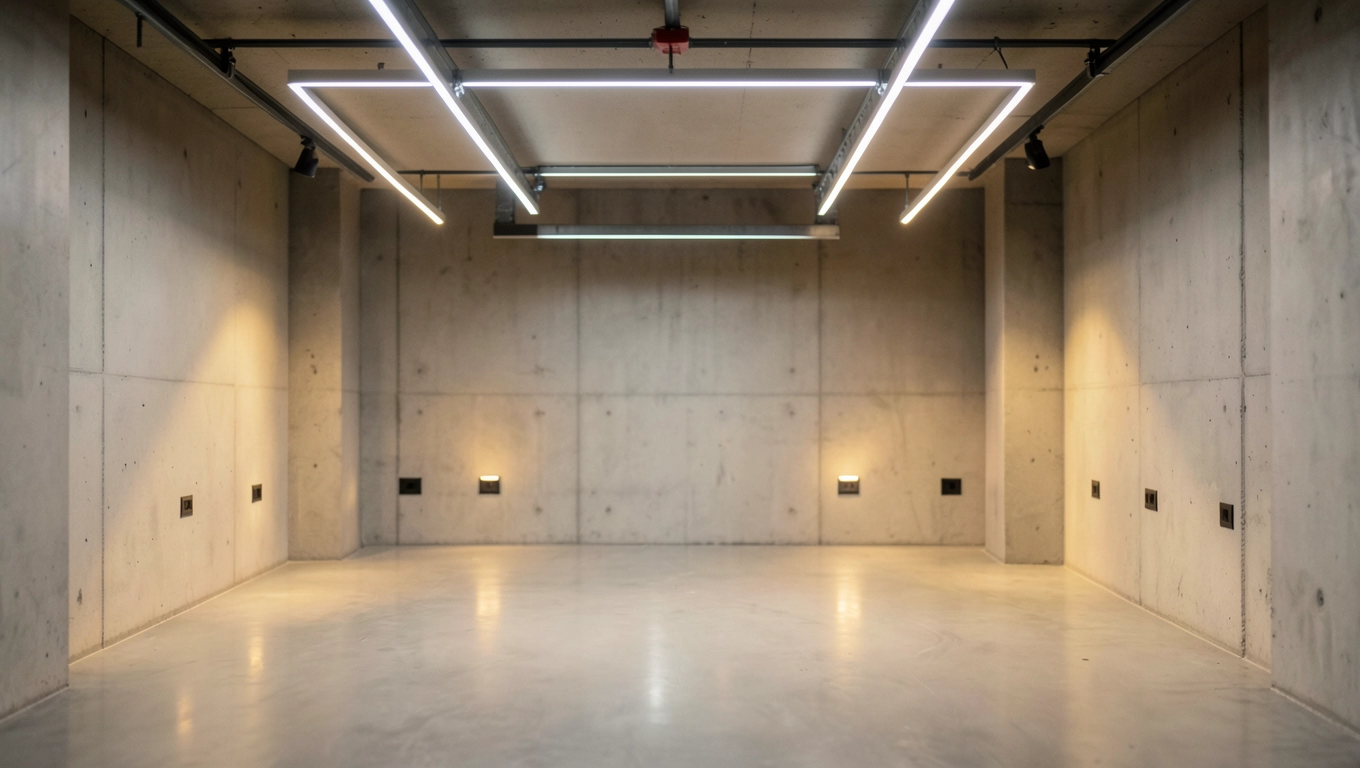

Oświetlenie i gniazdka w garażu

Oświetlenie garażu to temat, który większość inwestorów odkłada na koniec i potem żałuje przez lata. Pojedyncza żarówka pod sufitem nie zastąpi prawidłowego oświetlenia roboczego - a to właśnie brak odpowiedniego natężenia światła jest przyczyną znacznej części drobnych wypadków podczas prac mechanicznych. Minimalne natężenie oświetlenia ogólnego garażu użytkowanego jako warsztat wynosi 300 luksów (zgodnie z normą PN-EN 12464-1 dla przestrzeni roboczych), a w strefach precyzyjnych - przy stole monterskim czy przy weryfikacji lakieru - powinno ono sięgać 500 luksów. Dla porównania: zwykła żarówka 60 W zawieszona na wysokości 2,5 m zapewnia w jej promieniu zaledwie 80-120 luksów na poziomie podłogi.

Oprawy LED montowane na suficie garażu mają jeszcze jedną istotną właściwość, rzadko omawianą w poradnikach - kąt świecenia. Oprawa z wąskim kątem (60-80°) skupia strumień świetlny w małym obszarze, co daje ostre cienie przy krawędziach narzędzi i elementów maszyn, natomiast oprawa szerokokątna (120°+) rozprasza światło równomiernie i eliminuje cienie robocze. Połączenie obu typów - liniowe belki LED o szerokim kącie jako oświetlenie ogólne, plus punktowe oprawy nad stołem roboczym - to rozwiązanie techniczne, które stosuje się w profesjonalnych warsztatach i które doskonale sprawdza się również w garażu prywatnym.

Gniazda elektryczne w garażu muszą spełniać wymagania dotyczące klasy ochrony IP, bo wilgoć w tym pomieszczeniu nie jest kwestią wyjątkową - szczególnie zimą, gdy auto wjeżdża mokre i ośnieżone, a temperatura na zewnątrz jest znacznie niższa niż wewnątrz. Na ścianach poniżej 1,2 m od podłogi obowiązuje minimum IP44 (ochrona przed odpryskami wody z każdego kierunku), a w bezpośrednim sąsiedztwie kanału lub w miejscach narażonych na strumień wody - IP65. Różnica między IP44 a IP20 (standardowe gniazdo natynkowe bez uszczelki) to nie kwestia formalności, lecz ochrona styków przed kondensatem, który tworzy ścieżkę dla prądu upływu.

Może Cię zainteresować: Koszt Instalacji Elektrycznej W Domu 70 M2

Rozmieszczenie gniazd warto zaplanować z wyprzedzeniem, uwzględniając rzeczywiste strefy pracy. Przy ścianie nad stołem roboczym - co 60-80 cm na wysokości 1,1-1,2 m od podłogi, żeby nie trzeba było używać przedłużaczy do każdego elektronarzędzia. Przy ścianie naprzeciwko bramy - co najmniej jedno gniazdo 400 V do podłączenia sprężarki lub spawarki, jeśli takie narzędzia wchodzą w rachubę. Przy kolumnie lub ścianie bocznej - gniazdo na wysokości 30-40 cm od podłogi do zasilania odkurzacza czy pompki do kół. Przedłużacze rzucane po podłodze garażu to prosta droga do mechanicznego uszkodzenia izolacji przez przejazd kołem samochodu - każde uszkodzenie izolacji w garażu dzieje się na wilgotnej posadzce i kończy się co najmniej zaskoczeniem, a co najwyżej wypływem prądu przez człowieka.

Gniazdko z uziemieniem (typ E/F, kołkowe) jest w garażu absolutnym standardem - żadne inne nie powinno się tu znaleźć. Trójpinowe gniazdo zapewnia ciągłość przewodu ochronnego PE, który w chwili przebicia izolacji odprowadza prąd zwarciowy do ziemi przez przewód ochronny, a nie przez ciało osoby trzymającej narzędzie. Fizyczny mechanizm ochrony przez samoczynne wyłączenie zasilania polega na tym, że prąd zwarciowy - płynący przez niskorezystancyjny przewód PE - jest na tyle wysoki, że wyłącznik nadprądowy zadziała w ułamku sekundy. Bez uziemienia ten prąd szuka innej drogi, a człowiek rezystancyjnie stoi gdzieś pomiędzy 500 a 1500 Ω - wystarczająco mało, by stać się tą drogą.

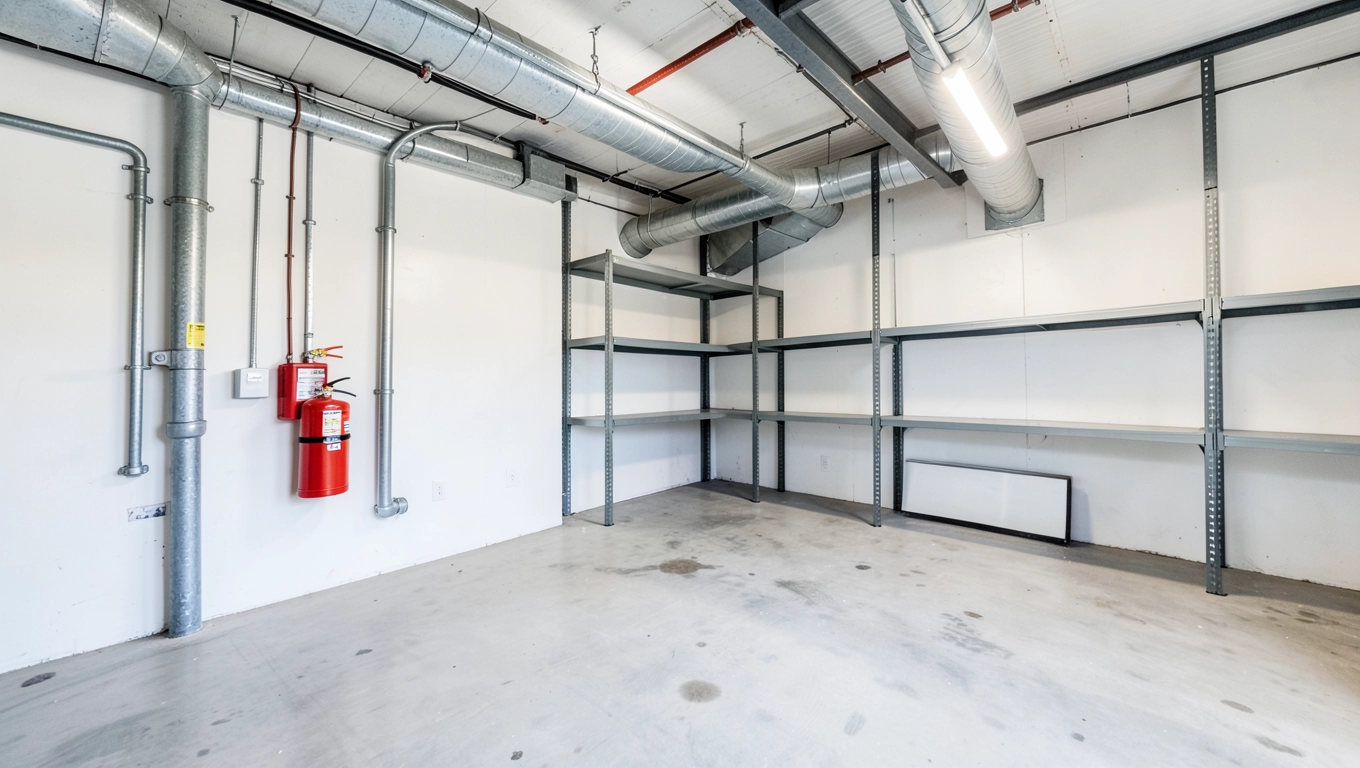

Normy i przepisy bezpieczeństwa dla instalacji w garażu

Garaż w klasyfikacji normowej to pomieszczenie o podwyższonym ryzyku - i to właśnie ta kwalifikacja determinuje wiele wymagań technicznych, które na pierwszy rzut oka mogą się wydawać nadmiarowe. Norma PN-HD 60364-7-714 reguluje instalacje w przestrzeniach zewnętrznych, ale instalacje garażowe objęte są dodatkowo zapisami rozdziału 722 dotyczącego stacji ładowania pojazdów elektrycznych (gdy dotyczy) oraz ogólnymi zasadami ochrony w środowiskach mokrych i ze zwiększonym ryzykiem iskrzenia. Środowisko garażowe łączy wilgoć, paliwa, smary i potencjalne iskry elektronarzędzi - to połączenie sprawia, że każde odstępstwo od normy ma wyższy koszt błędu niż w zwykłym salonie.

Wyłącznik różnicowoprądowy o czułości 30 mA jest w garażu nie tyle zaleceniem, ile wymogiem każdej instalacji wykonanej zgodnie z obowiązującymi przepisami. Zadziałanie następuje, gdy suma prądów w przewodach L i N różni się o więcej niż 30 mA - co oznacza, że tyle prądu „ucieka" poza obwód, najczęściej przez ludzkie ciało lub uszkodzoną izolację. Próg 30 mA to wartość ustalona empirycznie jako bezpieczna dla serca zdrowego dorosłego, bo poniżej tej wartości migotanie komór jest statystycznie mało prawdopodobne. Wyłącznik reaguje w czasie poniżej 40 ms, co przy sieciowym prądzie zmiennym 50 Hz oznacza zadziałanie przed upływem dwóch pełnych cykli - szybciej, niż człowiek zdąży poczuć ból.

Klasy ochrony IP w garażu nie są przypadkowe. Podział strefy garażu na obszary zróżnicowanego ryzyka wilgoci wynika z fizyki: para wodna unosząca się z mokrego auta kondensuje na chłodnych powierzchniach, a jej stężenie jest najwyższe blisko posadzki i przy bramie. Dlatego gniazda i oprawy przy podłodze oraz przy wjeździe wymagają wyższej ochrony (IP44-IP55) niż oprawy nad środkiem garażu, gdzie kondensacja jest mniejsza. Instalacja odsłoniętych zacisków lub rozgałęźników bez obudów IP w takich miejscach narusza wprost wymagania rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki.

Uwaga: instalacja elektryczna bez wyłącznika różnicowoprądowego w garażu, mimo że fizycznie działająca, nie spełnia wymagań normy PN-HD 60364 i może stanowić podstawę do odmowy wypłaty odszkodowania przez ubezpieczyciela w przypadku szkody elektrycznej lub pożaru.

Przewody ochronne PE nigdy nie mogą być przerywane wyłącznikami ani bezpiecznikami - to zasada absolutna, wynikająca z tego, że każde przerwanie ciągłości uziemienia w chwili zwarcia oznacza brak ścieżki dla prądu ochronnego. W starszych garażach zdarzają się instalacje, w których PEN jest poprowadzony przez listwę z zaciskami bez stałego połączenia - każde poluzowanie zacisku eliminuje ochronę dla wszystkich odbiorników za tym punktem, a użytkownik nie ma żadnego sygnału o tym fakcie. Kontrola ciągłości przewodów PE to jeden z pierwszych pomiarów, które elektryk powinien wykonać podczas odbioru instalacji, i jeden z najrzadziej zlecanych przez inwestorów.

Jeśli garaż będzie służył do ładowania pojazdu elektrycznego, przepisy nakładają dodatkowe wymagania: obwód ładowania musi mieć ochronę różnicowoprądową z ochroną przed prądem stałym (typ A lub B, nie typ AC), bo nowoczesne ładowarki pokładowe mogą wprowadzać do sieci składową DC, która dezaktywuje standardowy wyłącznik różnicowoprądowy AC. To nie jest subtelność techniczna - to znany mechanizm, przez który instalacje z wyłącznikami starego typu AC przestają chronić użytkownika w momencie podłączenia pojazdu elektrycznego. Prawidłowe oznaczenie wyłącznika różnicowoprądowego powinno wyraźnie wskazywać jego typ - litera widoczna na obudowie urządzenia to jedyna pewna informacja na miejscu.

Wskazówka techniczna: przy planowaniu instalacji dla ładowarki EV warto zarezerwować w rozdzielnicy co najmniej dwa wolne pola - jedno na wyłącznik różnicowoprądowy odpowiedniego typu, drugie na ewentualny licznik energii do rozliczenia kosztów ładowania, jeśli garaż jest współdzielony lub wynajmowany.

Odbiór instalacji elektrycznej przez uprawnionego elektryka z uprawnieniami SEP to etap, który kończy formalną drogę od projektu do użytkowania. Protokół z badań powinien zawierać co najmniej: pomiar rezystancji izolacji (minimum 1 MΩ między żyłami i między żyłą a PE przy napięciu próbnym 500 V DC), pomiar ciągłości przewodów ochronnych, sprawdzenie czasu zadziałania wyłączników różnicowoprądowych oraz pomiar impedancji pętli zwarcia dla każdego obwodu. Ten ostatni pomiar dowodzi, czy przy zwarciu prąd zwarciowy będzie wystarczająco wysoki, żeby wyłącznik zadziałał w czasie ochronnym - i jest jedyną metodą weryfikacji skuteczności ochrony przed dotykiem pośrednim bez czekania na rzeczywisty wypadek.
