Jakie przewody do domu? Poradnik bez ściemy, który oszczędzi Ci remontu

Stoisz przed regałem w markecie budowlanym, trzymasz w ręku trzy zwoje kabli i czytasz napis YDYp 3×2,5, czując narastającą frustrację. Nikt nie chce tu zgadywać, bo pomyłka przy doborze przewodów do instalacji elektrycznej w domu oznacza albo notorycznie wybijające korki, albo w najgorszym scenariuszu stopiony peszel i tlącą się izolację w ścianie.

• Przekroje kabli do oświetlenia 1,5 mm² wystarczy czy to za mało
• Kable do gniazdek 230 V dlaczego 2,5 mm² to absolutne minimum
• Obwody siłowe i duże odbiorniki bojler, indukcja, piekarnik
• Dobór bezpieczników i przekroju tabela trójkąta zależności
• Najczęstsze błędy przy wyborze przewodów czego unikać

Przekroje kabli do oświetlenia 1,5 mm² wystarczy czy to za mało

Większość obwodów oświetleniowych w typowym mieszkaniu zamyka się w bezpiecznym zakresie mocy od 200 do 800 W na obwód. Przy takich wartościach drut miedziany o przekroju 1,5 mm² i zabezpieczeniu B10 ma duży zapas jego długotrwała obciążalność wynosi około 16 A, czyli ponad 3,5 kW, zanim temperatura żyły zacznie zbliżać się do granicy bezpieczeństwa.

Najczęściej stosowany kabel do oświetlenia w układzie jednofazowym to YDYp 3×1,5 mm². Litera „p” oznacza płaski profil, który wygodnie mieści się w warstwie tynku o grubości 1,5-2 cm. Trzecia żyła to przewód ochronny PE w kolorze zielono-żółtym bezwzględnie wymagany przez normę PN-HD 60364, nawet jeśli oprawa ma jedynie zaciski L i N.

Wariant YDY 2×1,5 mm² (bez żyły ochronnej) można ciągnąć tylko wtedy, gdy oprawa jest wykonana w II klasie ochronności i ma podwójną izolację symbolem takiego urządzenia jest podwójny kwadrat na tabliczce znamionowej. Pojedyncza lampa LED na suficie często spełnia ten warunek, ale już żyrandol z metalową rozetą i bolcem już nie.

Czy 1,0 mm² wystarczy do diod LED? Przy poborze rzędu 7-15 W na oprawę teoretycznie tak rezystancja takiego przewodu nie powoduje mierzalnych spadków napięcia nawet na 20-metrowej trasie. Problem pojawia się mechaniczny: cienka żyła jednodrutowa łamie się przy zginaniu w ciasnych peszlach, a luty na złączach wymagają delikatności chirurga. Dlatego w praktyce 1,0 mm² stosuje się niemal wyłącznie w obwodach sterowania i szynach DIN rozdzielnicy, a nie w ścianie mieszkalnej.

Wyjątek wart zapamiętania to oprawy halogenowe 12 V z transformatorem elektronicznym. Magnetyczne transformatory toroidalne pobierają prąd rozruchowy nawet pięciokrotnie wyższy od znamionowego przez pierwsze 100-200 ms. Bezpiecznik B10 na oświetleniu z czterema takimi oprawami potrafi wybijać przy włączaniu rozwiązanie to B16, ale wyłącznie pod warunkiem, że trasa kabla nie przekracza 15 m i przekrój żyły to minimum 1,5 mm².

Orientacyjna cena YDYp 3×1,5 mm² w hurcie oscyluje w granicach 2,20-3,20 zł za metr bieżący. Drobna różnica, która nie ma znaczenia przy pojedynczym zwoju, ale przy 300 metrach instalacji w domu 120 m² potrafi zjeść kilkaset złotych z budżetu.

Kable do gniazdek 230 V dlaczego 2,5 mm² to absolutne minimum

Pojedynczy odbiornik domowy rzadko przekracza 16 A, ale sumaryczne obciążenie obwodu gniazdkowego sięga łatwo 2 300 W. Przekrój 2,5 mm² przy długotrwałej pracy wytrzymuje około 25 A, co w połączeniu z zabezpieczeniem B16 tworzy poprawnie zbilansowany trójkąt: kabel, bezpiecznik, odbiornik. Próba zaoszczędzenia i pociągnięcia do gniazdek 1,5 mm² kończy się rozgrzaną izolacją po kilku miesiącach eksploatacji pralki i odkurzacza na tym samym obwodzie.

Standard w Polsce to YDYp 3×2,5 mm² trzy żyły, w tym fazowy brązowy lub czarny, neutralny niebieski oraz ochronno-zółto-zielony PE. Płaski profil ułatwia układanie w tynku, a miedziana żyła jednodrutowa (klasa 1) sztywno trzyma kształt w peszlu. Linka (klasa 5) ma sens tylko w krótkich odcinkach do ruchomych urządzeń, na przykład przy zasilaniu podłączanym bezpośrednio do zacisków kuchenki przenośnej.

Ile gniazdek wypada na jeden obwód? Norma PN-HD 60364 nie narzuca sztywnej liczby, lecz mówi ograniczeniem mocy: suma prądów znamionowych nie może przekraczać prądu znamionowego zabezpieczenia. W praktyce 6-8 gniazdek podwójnych na obwodzie B16 to rozsądna górna granica wystarczająca, by suszarka, żelazko i telewizor nie współdzieliły tego samego bezpiecznika.

Minimalny przekrój przewodu w obwodzie zabezpieczanym B16 to właśnie 2,5 mm². Stosowanie cieńszego drutu przy takim bezpieczniku jest prostą drogą do pożaru bezpiecznik chroni instalację przed skutkami przeciążenia, ale zanim „wyskoczy”, kabel musi przez kilka sekund znieść prąd 25-32 A. To wystarczy, by izolacja PVC zaczęła mięknąć.

Wyjątki wymagające grubszego kabla to kuchnia, łazienka oraz stanowisko pracy z komputerem i drukarką laserową. Piekarnik elektryczny pobiera 2 800-3 500 W przy 16 A bezpiecznika 2,5 mm² balansuje na granicy, a 4 mm² daje komfortowy margines 15%. Pralka i zmywarka potrafią jednocześnie ciągnąć 2 200 W z uwagi na grzałkę i pompę, więc idą na osobny obwód z kablem 4 mm². W łazienkach obowiązuje dodatkowy wymóg: wyłącznik różnicowoprądowy 30 mA, niezależnie od przekroju.

Koszt YDYp 3×2,5 mm² to przeciętnie 3,40-4,60 zł za metr. Różnica w stosunku do 1,5 mm² jest symboliczna, ale inwestycja zwraca się przez dekady spokojnej eksploatacji.

Obwody siłowe i duże odbiorniki bojler, indukcja, piekarnik

Płyta indukcyjna o mocy 7 400 W pobiera przy 230 V około 32 A to już górna granica typowego zabezpieczenia B32, wymagająca kabla YDYp 3×6 mm². Cieńszy przewód przy takiej mocy prowadziłby do spadku napięcia powyżej 5% na trasach dłuższych niż 8 m, a to z kolei skutkuje migotaniem wyświetlaczy i przedwczesnym zużyciem komponentów elektronicznych płyty.

Bojler elektryczny 2 000-3 000 W zamyka się zazwyczaj w obwodzie B20 z kablem 4 mm². Wyjątkiem są modele przepływowe o mocy powyżej 5 kW te wymagają zasilania trójfazowego albo grubego kabla 6 mm² z niezależnym zabezpieczeniem. Bojler zawsze idzie na osobnym obwodzie, ponieważ ciągłe obciążenie grzałki (1-3 h dziennie) nie pozostawia marginesu na współdzielenie fazy.

Klimatyzacja typu split do 3,5 kW pobiera przy rozruchu sprężarki prąd szczytowy rzędu 15-20 A, choć po ustabilizowaniu pracy spada do 5-7 A. Norma wymaga, by przekrój kabla był dobrany do prądu znamionowego zabezpieczenia, nie do średniej mocy pracy dlatego klimatyzator idzie na 2,5 mm² z B16, a przy modelach powyżej 5 kW przechodzi się na 4 mm² i B25.

Każdy obwód siłowy zasilający sprzęt AGD powinien mieć swoją linię zasilającą bezpośrednio z rozdzielnicy, bez pośrednich puszek rozdzielczych. Skrzynka pośrednia to dodatkowy punkt grzewczy w razie poluzowanego zacisku, a przy brakach jakości połączeń może generować opór rzędu 0,1 Ω wystarczający, by nagrzać się przy 20 A.

Dobór bezpieczników i przekroju tabela trójkąta zależności

Trójkąt zależności to potoczne określenie trzech wzajemnie powiązanych zmiennych: przekroju żyły, prądu zabezpieczenia nadprądowego oraz sumarycznej mocy odbiorników. Zmiana jednego elementu wymusza weryfikację pozostałych dwóch. Przykładowo zwiększenie bezpiecznika z B16 na B20 w obwodzie oświetleniowym z kablem 1,5 mm² zostawia izolację bez ochrony, bo B20 toleruje prąd 25 A przez czas, w którym 1,5 mm² już się grzeje.

Charakterystyka bezpieczników typu B (3-5 × In przez ułamek sekundy) sprawdza się w obwodach rezystancyjnych, czyli grzałkach, piekarnikach, oświetleniu żarowym. Charakterystyka C (5-10 × In) lepiej radzi sobie z rozruchami silników pralki, zmywarki, kompresory lodówek. Dobór zbyt czułego bezpiecznika do silnikowego odbiornika kończy się wybijaniem przy każdym cyklu prania.

Wyłącznik różnicowoprądowy (RCD) nie zastępuje bezpiecznika nadprądowego oba urządzenia pełnią odrębne funkcje. RCD reaguje na prąd upływu 30 mA w czasie do 30 ms, chroniąc ludzi przed porażeniem. Bezpiecznik reaguje na przeciążenie lub zwarcie, chroniąc kabel przed przegrzaniem. Prawidłowy zestaw to RCD 30 mA + B16 w jednej linii szyny DIN.

Selektywność działania zabezpieczeń oznacza, że awaria pojedynczego obwodu nie powoduje wyłączenia całego mieszkania. RCD selektywne typu S (opóźnione 100 ms) instaluje się jako nadrzędne, a 30 mA nieselektywne jako podrzędne dzięki temu przebicie w lampce łazienkowej nie kładzie zasilania w całej kuchni.

Najczęstsze błędy przy wyborze przewodów czego unikać

Aluminium w gniazdkach to grzech numer jeden w starszych mieszkaniach. Przewód aluminiowy o przekroju 2,5 mm² wytrzymuje przy montażu podtynkowym jedynie 16 A, ale po kilku latach eksploatacji na zaciskach powstaje warstwa tlenku glinu rezystancja skręca drut, połączenie grzeje się, izolacja żółknie. W nowych instalacjach aluminium stosuje się niemal wyłącznie w liniach zasilających budynek, gdzie cena metra miedzi bije po oczach inwestora.

Nigdy nie łącz miedzi i aluminium w jednej puszce. Różnica potencjałów elektrochemicznych powoduje korozję stykową już po 12-18 miesiącach, a po kilku latach połączenie robi się tak gorące, że topi opaskę zaciskową. Jeśli musisz połączyć, użyj złączki Al/Cu z pastą kontaktową.

Montaż przedłużacza na stałe to druga najczęstsza pułapka widywana przy odbiorach mieszkań. Pojedyncze gniazdo podwójne przy kanapie to trzy sekundy z wiertarką, więc wielu wykonawców „dorabia" punkty w sposób kreatywny listwa przejściowa wpuszczana w meble, przewód prowizoryczny za szafką. Taki obwód nie ma zabezpieczenia różnicowoprądowego, a jego przekrój 1,0-1,5 mm² nie przewiduje długotrwałego obciążenia.

Brak przewodu ochronnego PE w obwodach gniazdkowych to trzeci grzech, który elektryk z uprawnieniami wyłapie podczas pomiarów skuteczności ochrony. Dom bez PE w gniazdach działa latami bez widocznych problemów do pierwszego przebicia w lodówce. Biała faza na metalowej obudowie, dotknięcie klamki, rachunek dla szpitala.

Zbyt płytkie puszki podtynkowe prowadzą do tego, że w trakcie użytkowania kable uciskają się między plecami gniazda a ścianą, izolacja traci grubość, po kilkunastu latach widać ślady ciepła. Norma wymaga minimum 60 mm głębokości dla pojedynczej puszki i 70 mm dla podwójnej.

Bagatelizowanie spadków napięcia przy długich trasach to grzech piąty. Kabel 2,5 mm² w odległej sypialni na piętrze, 25 m od rozdzielnicy, przy szczytowym obciążeniu 3 000 W spadek napięcia przekroczy 4%, co odbiorniki elektroniczne odczytają jako niedomiar mocy.

Kolorystyka żył ma znaczenie przy przyszłych modyfikacjach. Faza brązowa lub czarna (wcześniej czerwona), neutralna niebieska, ochronna zielono-żółta. Użycie żyły żółto-zielonej jako fazowej to błąd, który sprawia, że nawet wykwalifikowany elektryk po otwarciu puszki za dziesięć lat może popełnić tragiczną pomyłkę.

Norma PN-HD 60364, obowiązująca w Polsce od kilku dekad, dzieli instalacje na strefy bezpieczeństwa i wymusza konkretne przekroje w zależności od typu obwodu. Przepis wyraźnie mówi: każdy obwód gniazdkowy w pomieszczeniu mokrym musi mieć RCD 30 mA, a każdy obwód z odbiornikiem o mocy powyżej 2 kW musi być chroniony dedykowanym zabezpieczeniem nadprądowym. Bez projektu instalacji ani rusz wymóg formalny, ale też mapa, która pozwala uniknąć bałaganu w rozdzielnicy po pięciu modernizacjach.

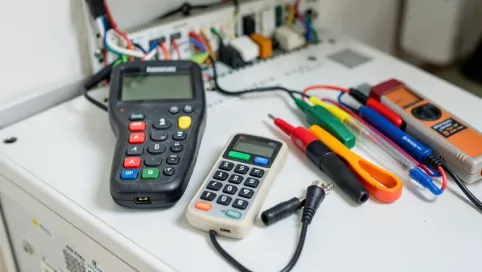

Osoba bez uprawnień SEP może legalnie położyć kabel w ścianie własnego mieszkania, ale uruchomienie instalacji wymaga pomiarów odbiorczych przez elektryka z uprawnieniami. Pomiary skuteczności ochrony przeciwporażeniowej, rezystancji izolacji oraz impedancji pętli zwarcia trwają zwykle 1-2 godziny i kosztują kilkaset złotych. Bez nich ubezpieczyciel ma prawo odmówić wypłaty w razie pożaru.

Zanim pojedziesz do hurtowni, wydrukuj sobie tę listę i odpowiedz szczerze na każde pytanie. Po pierwsze: ile obwodów oświetleniowych potrzebujesz, a ile gniazdkowych? Po drugie: czy w kuchni stanie płyta indukcyjna, piekarnik i zmywarka jednocześnie? Po trzecie: planujesz klimatyzację w sypialni za trzy lata? Po czwarte: czy łazienka wymaga osobnego RCD? Po piąte: jaki jest szacowany metraż tras kablowych od rozdzielnicy do najdalszego odbiornika? Po szóste: ile amperów na fazę wytrzyma przyłącze od zakładu energetycznego? Po siódme: jakie średnice peszli są dopuszczalne w tynku 20 mm czy 25 mm? Po ósme: czy w domu będzie instalacja fotowoltaiczna wymagająca trójfazowej rozdzielnicy?

Bez tej ankiety nawet najlepszy kabel nie uratuje projektu. Instalacja elektryczna w domu to decyzja na 20-30 lat warto ją podjąć z kartką i kalkulatorem, nie z intuicją w markecie.

Źródła: PN-HD 60364 norma instalacji elektrycznych niskiego napięcia (Polski Komitet Normalizacyjny). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690, z późn. zm.). Katalogi referencyjne producentów kabli oraz normy SEP dotyczące pomiarów odbiorczych instalacji.
