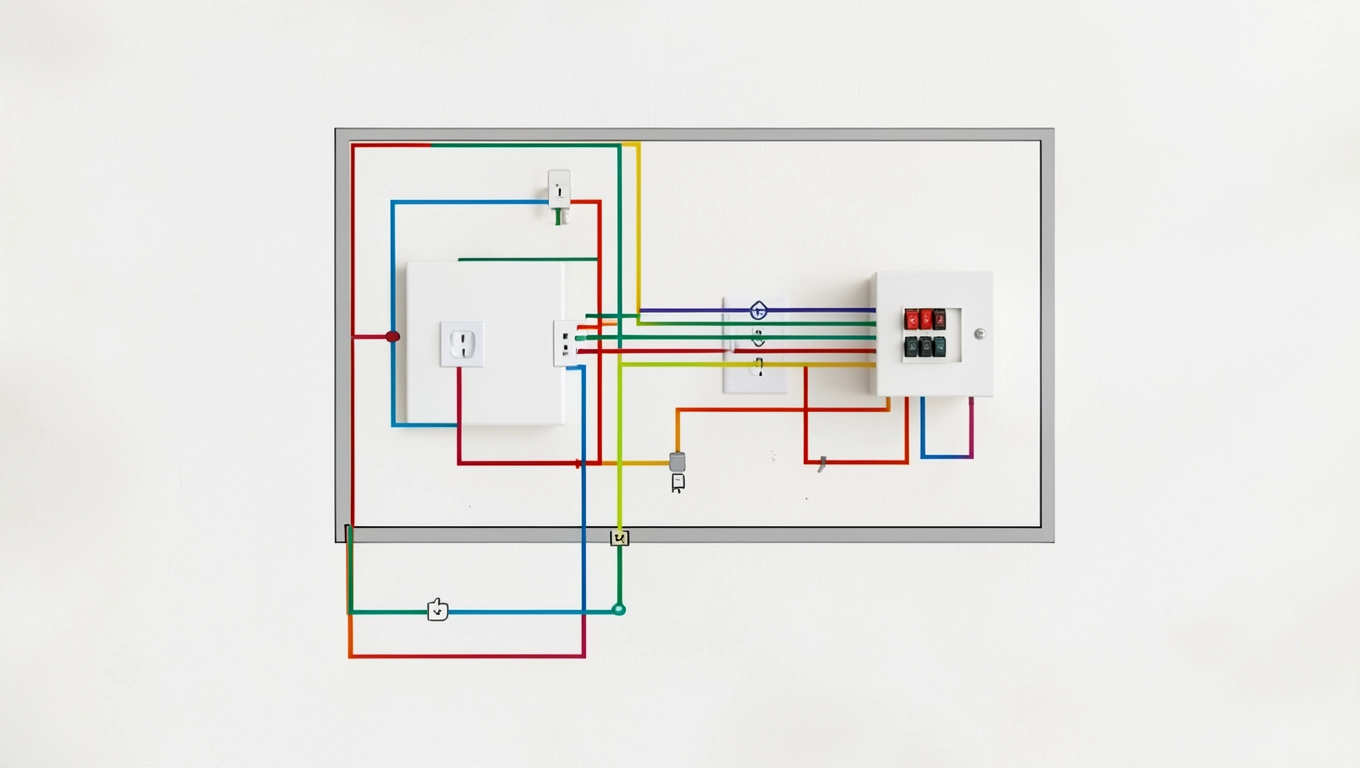

Schemat instalacji elektrycznej w domku letniskowym

Każdy, kto staje przed pustymi ścianami nowego domku letniskowego z planem w ręku, w pewnym momencie zatrzymuje się przy tym samym pytaniu: skąd mam wiedzieć, ile gniazdek wystarczy i gdzie je umieścić, żeby za rok nie przeklinać własnych decyzji? Schemat instalacji elektrycznej w domku letniskowym to nie jest kilka losowych symboli na kartce — to przełożenie codziennych nawyków na fizyczny układ kabli, rurek i skrzynek, od którego zależy, czy będziesz się czuć jak na wakacjach, czy jak na budowie. A drewno jako materiał konstrukcyjny dodaje do tej układanki jeden czynnik, którego mieszkańcy murowanych domów nigdy nie muszą brać pod uwagę: ogień rozchodzi się tutaj inaczej, szybciej i bez ostrzeżenia.

• Planowanie schematu instalacji w domku letniskowym
• Obwody w schemacie instalacji elektrycznej
• Prowadzenie kabli w schemacie domku letniskowego
• Osprzęt w schemacie instalacji elektrycznej
• Gniazdka i oświetlenie w schemacie domku
• Pytania i odpowiedzi o instalacji elektrycznej w domku letniskowym

Planowanie schematu instalacji w domku letniskowym

Dobry schemat instalacji elektrycznej zaczyna się od kartki z obrysem domku i długopisu, a nie od sklepu z osprzętem. Zanim rysownik przyłoży linijkę, powinien chodzić po pomieszczeniach z otwartymi oczami i zadawać jedno pytanie: co tu będzie podłączone i kiedy? Lodówka działa nieprzerwanie, więc jej gniazdko powinno być na osobnym obwodzie, żeby przeciążenie przy grillu elektrycznym nie wyłączyło całego chłodzenia. Taras wymaga ochrony przed wilgocią, sypialnia liczy na spokojne gniazdo przy łóżku do ładowania telefonu, a kotłownia lub składzik zasługuje na przynajmniej jedno gniazdko techniczne z zapasem. Każde z tych wymagań zamienia się w konkretny symbol na rzucie — i lepiej narysować je wszystkie teraz niż odkuwać tynk za dwa lata.

Rzut poziomy domku to fundament schematu, ale sam w sobie nie wystarczy. Potrzebny jest do niego drugi dokument: schemat jednokreskowy, czyli graficzne przedstawienie struktury rozdzielnicy — skąd płynie energia, jak dzieli się na obwody i gdzie trafia ochrona. Schemat jednokreskowy nie pokazuje, gdzie fizycznie biegnie kabel, lecz jak obwody są ze sobą powiązane logicznie: ile wyłączników nadprądowych, czy jest wyłącznik różnicowoprądowy 30 mA dla obwodów gniazd, jakie bezpieczniki chronią oświetlenie. To właśnie ten schemat elektryk czyta przy odbiorze i na jego podstawie sprawdza zgodność wykonania z projektem. Brak takiego dokumentu nie dyskwalifikuje instalacji prawnie w przypadku małego domku letniskowego na działce rekreacyjnej, ale jego obecność radykalnie przyspiesza każdą późniejszą naprawę lub rozbudowę.

Przy planowaniu liczby obwodów istnieje prosta zasada wynikająca z fizyki, a nie z przepisu: obwód jest tak bezpieczny jak jego najsłabszy punkt, czyli złącze przy największym obciążeniu. Jeden obwód gniazd 16 A może obsłużyć do sumarycznego obciążenia około 3,5 kW przy standardowym zabezpieczeniu — brzmi jak dużo, dopóki nie dodasz lodówki, czajnika i grzałki do wody w tym samym momencie. Domek letniskowy, który wygląda skromnie na planie, potrafi mieć zaskakująco wysoki szczyt poboru mocy, gdy wszyscy goście korzystają z urządzeń jednocześnie. Realistyczne podejście zakłada, że lepiej zaplanować obwód więcej niż jeden mniej — kabel ułożony w rurce i zakończony zaślepką w rozdzielnicy kosztuje niewiele, a dorobienie drugiego obwodu trzy lata po wykończeniu wnętrza to już poważna operacja.

Zobacz także: Wzór protokołu 5-letniego przeglądu instalacji elektrycznej

Rozdzielnica, potocznie zwana skrzynką bezpiecznikową, powinna trafić w miejsce dostępne, suche i osłonięte przed bezpośrednim słońcem. W domkach drewnianych często montuje się ją przy wejściu, co ma swój sens — łatwy dostęp do wyłącznika głównego oznacza, że można szybko odciąć zasilanie w sytuacji awaryjnej, nie szukając skrzynki po całym budynku. Środek ściany zewnętrznej, jeśli jest nieocieplona, może latem osiągać temperatury wyraźnie powyżej 40°C, co skraca żywotność aparatury — umieszczenie rozdzielnicy na ścianie wewnętrznej, w miejscu zacienionym, to nie estetyka, lecz trwałość sprzętu. Skrzynka podtynkowa w drewnianej ścianie szkieletowej wymaga specjalnej puszki przystosowanej do montażu w płycie, bo standardowa puszka betonowa nie ma jak się zakotwić w wełnie mineralnej.

Zanim schemat trafi do wykonawcy lub zostanie zatwierdzony jako podstawa samodzielnego montażu, warto skonfrontować go z faktycznym metrażem i układem pomieszczeń jeszcze raz — tym razem ze szczególną uwagą na wilgotne miejsca. Łazienka w domku letniskowym podlega tym samym strefom ochronnym co w mieszkaniu: w odległości mniejszej niż 60 cm od wanny lub prysznica nie montuje się gniazdek ani łączników. Norma PN-HD 60364-7-701 definiuje te strefy precyzyjnie, a ich naruszenie to nie kwestia gustu, lecz ryzyka porażenia prądem w warunkach wysokiej wilgotności. To jeden z tych fragmentów schematu, w których elastyczność się kończy i zaczyna twarda fizyka.

Obwody w schemacie instalacji elektrycznej

Podział instalacji na obwody to decyzja, która bardziej niż cokolwiek innego wpływa na codzienny komfort użytkowania domku. Schemat instalacji elektrycznej powinien przewidywać co najmniej trzy niezależne grupy: oświetlenie, gniazdka ogólne i odbiorniki o dużej mocy. Oświetlenie na osobnym obwodzie oznacza, że przepalone bezpieczniki przy przeciążeniu siłowym nie zostają bez światła — prosta zasada, której nie docenia się do czasu pierwszej awarii w środku nocy. Odbiorniki grzewcze, takie jak bojler, przepływowy podgrzewacz wody czy ewentualny klimatyzator, wymagają własnych obwodów z przewodem o przekroju dobranym do ich nominalnego poboru prądu, a nie do ogólnego standardu.

Zobacz także: Protokół przeglądu instalacji elektrycznej w mieszkaniu – wzór

Wybór przekroju przewodów elektrycznych to jeden z tych elementów schematu, w których oszczędzanie kosztuje podwójnie. Przewód o zbyt małym przekroju nie przepali bezpiecznika od razu — zamiast tego grzeje się, rozgrzewa izolację i stopniowo degraduje materiał dielektryczny w miejscach niewidocznych dla oka. Dla obwodów oświetleniowych standardem jest przekrój 1,5 mm², dla gniazdek ogólnych 2,5 mm², a dla obwodów grzewczych powyżej 3 kW — minimum 4 mm², czasem 6 mm² przy bojlerach elektrycznych zasilanych jednofazowo. Liczby te wynikają z tablic obciążalności prądowej przewodów ułożonych w rurce izolacyjnej — sposób prowadzenia kabla bezpośrednio zmniejsza zdolność do oddawania ciepła i tym samym obniża dopuszczalne obciążenie w stosunku do kabla ułożonego swobodnie na powietrzu.

Wyłącznik różnicowoprądowy — popularnie zwany RCD lub "różnicówką" — to element schematu, który ratuje życie mechanizmem prostym i niezawodnym. Porównuje prąd płynący przewodem fazowym z prądem wracającym przewodem neutralnym; jeśli różnica przekracza 30 mA, wyłącza zasilanie w czasie poniżej 0,04 sekundy. W domkach letniskowych, gdzie dzieci biegają po trawie i podłączają mokre ręce do gniazdek na tarasie, ten czas reakcji ma wymiar dosłownie życiowy. Schemat instalacji powinien przewidywać przynajmniej dwa wyłączniki RCD 30 mA — jeden na obwody gniazd, drugi na obwody zewnętrzne i łazienkowe — zamiast jednego zbiorczego dla całości, bo awaria jednego urządzenia nie powinna wtedy wyłączać całego domu.

Uwaga: Wyłącznik różnicowoprądowy nie zastępuje zabezpieczenia nadprądowego. W rozdzielnicy muszą być oba elementy — bezpiecznik lub wyłącznik nadmiarowy chroni przewód przed przeciążeniem, a różnicówka chroni człowieka przed porażeniem. Montaż tylko jednego z tych elementów to połowiczna ochrona.

Zobacz także: Projekt instalacji elektrycznej – cena i cennik 2026

Uziemienie w domku letniskowym podłączanym z zewnętrznej sieci energetycznej zazwyczaj przychodzi razem z przyłączem jako system TN-C-S lub TT — zależy od lokalnego układu sieci dystrybutora. W praktyce oznacza to, że na wejściu do budynku przewód PEN rozdziela się na osobny przewód neutralny N i ochronny PE, który następnie łączy się z uziomem lokalnym. Opaska stalowa lub pręt miedziany wbity minimum 1,5 metra w ziemię daje rezystancję uziemienia na poziomie kilku omów — wystarczającą, żeby w przypadku zwarcia ochrona zadziałała zanim człowiek stanie się elementem obwodu. Przy domkach posadowionych na drewnianych legarach bez fundamentu betonowego uziemienie zewnętrzne to jedyna droga do skutecznej ochrony, bo konstrukcja nie daje żadnej naturalnej ścieżki dla prądu zwarciowego.

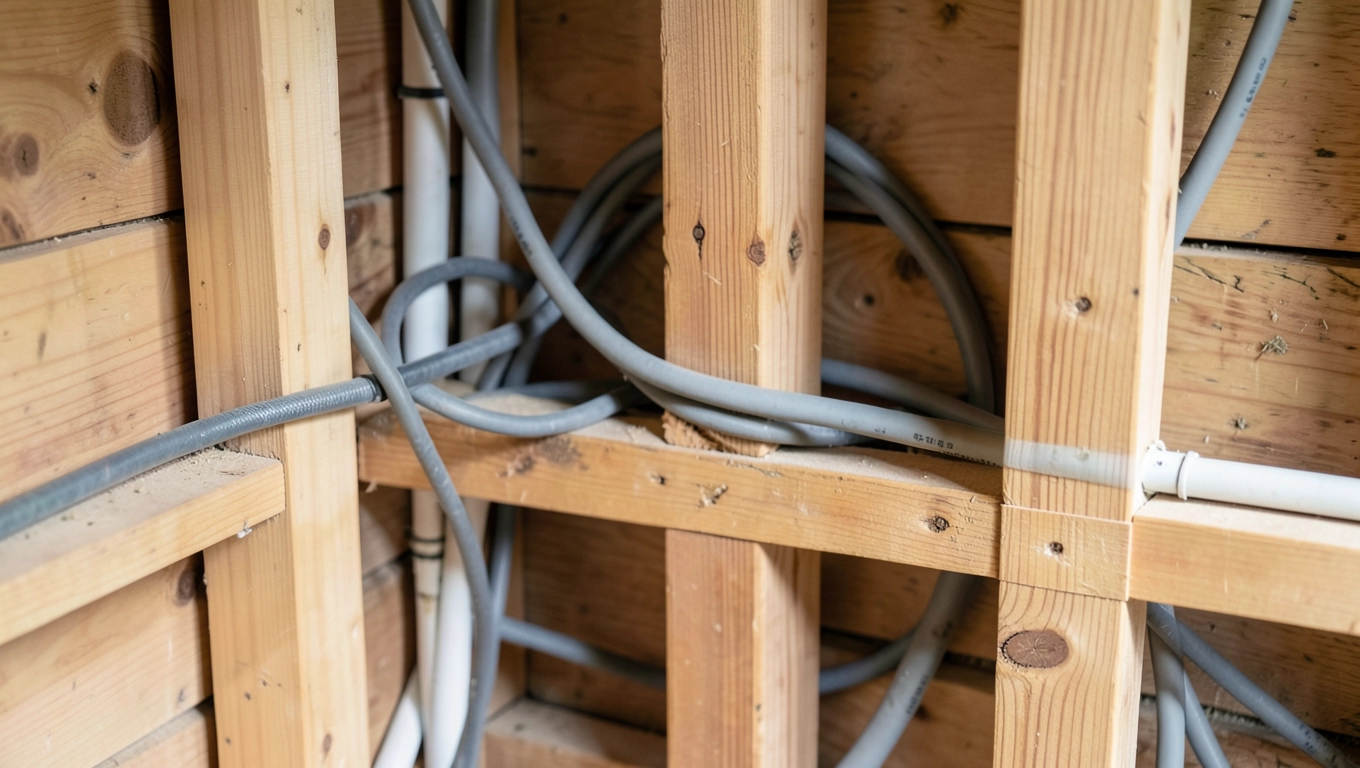

Prowadzenie kabli w schemacie domku letniskowego

Drewniane ściany domku szkieletowego pracują przez cały rok — kurczą się zimą, gdy wilgoć opada poniżej 12%, i rozszerzają latem po deszczach. Ten cykl jest nieuchronny i kabel ułożony bezpośrednio przy drewnie odczuwa go jako powtarzające się naprężenia mechaniczne w miejscach mocowań i zagięć. Rurka PCV jako osłona kabla rozwiązuje ten problem podwójnie: po pierwsze pozwala kablowi przesuwać się wewnątrz rurki w odpowiedzi na ruchy drewna, nie narażając izolacji na przetarcia; po drugie tworzy barierę termiczną, która w razie przeciążenia kabla spowalnia przekazywanie ciepła na drewno. W domach drewnianych ta prewencja ma znacznie większą wagę niż w murowanych, bo temperatura zapłonu drewna to zaledwie 250-300°C.

Zobacz także: Kto odpowiada za stan instalacji elektrycznej w mieszkaniu?

Instalacja natynkowa w drewnianych ścianach ma nad podtynkową jedną konkretną przewagę: możliwość późniejszej kontroli bez niszczenia wykończenia. Rurka PCV przykręcona do powierzchni ściany uchwytami co 30-40 cm daje elektrykom dostęp do każdego odcinka trasy bez demontażu okładzin — wystarczy rozgiąć uchwyt i wyciągnąć kabel. W drewnianych domkach szkieletowych instalacja podtynkowa jest zresztą technicznie problematyczna, bo "tynk" to tu najczęściej płyta g-k lub boazeria, w której nie można swobodnie kuć bruzd bez osłabiania konstrukcji. Natynkowa trasa kablowa w rurkach karbowanych lub gładkich rurach PCV to nie kompromis estetyczny — to rozsądna odpowiedź na właściwości materiału.

Trasa kablowa w schemacie powinna respektować tzw. strefy instalacyjne — umowne pasy w ścianie, w których spodziewamy się obecności kabli. Pionowy pas 15 cm od naroży, poziomy pas przy suficie i przy podłodze to obszary, gdzie elektryk wie, gdzie nie wiercić. W domkach z bali pełnych ta zasada jest jeszcze ważniejsza, bo wiercenie przez bal w nieoznaczonym miejscu może przeciąć kabel ukryty w wcześniej wyciętym rowku i jednocześnie — w drewnie — stworzyć ognisko żarzenia przy każdym przeciążeniu. Schemat instalacji warto więc uzupełnić o rysunek przekrojów ścian z zaznaczonymi trasami, nawet w uproszczonej formie odręcznego szkicu.

Puszki łączeniowe i rozgałęźne w drewnianych ścianach muszą być niepalnym elementem systemu, a nie słabym ogniwem. Standardowe puszki tworzywowe klasy niepalności V-2 są akceptowalnym minimum, ale puszki metalowe lub z tworzyw halogenowych klasy V-0 dają realnie lepsze parametry w razie lokalnego przegrzania złącza. Zaciskanie kabli wewnątrz puszek termozaciskami zamiast skręcania drutów to różnica, którą czuć po latach: termozaciski utrzymują stały nacisk na żyłę mimo cykli cieplnych, skręcane połączenie z czasem luzuje się, rośnie opór styku i rośnie temperatura — mechanizm pełzający, trudny do wykrycia bez termokamery.

Przy prowadzeniu kabli przez drewniane belki stropowe lub słupki szkieletu zawsze stosuj metalowe lub tworzywowe przepusty ochronne. Krawędź wywierconego otworu w drewnie bywa ostra, a kabel kołyszący się przy drganiach budynku zetrze izolację dokładnie w tym miejscu — to jeden z najczęstszych powodów awarii w domkach letniskowych eksploatowanych od kilku sezonów.

Osprzęt w schemacie instalacji elektrycznej

Wybór osprzętu elektrycznego do domku letniskowego zaczyna się od rozstrzygnięcia jednej kwestii: czy instalacja będzie natynkowa, czy podtynkowa. To pytanie przesądza o kształcie puszek, rodzaju gniazd i wyglądzie całości, ale — co ważniejsze — o sposobie mocowania elementów do podłoża. Osprzęt natynkowy ma własną obudowę, która chroni elementy wewnętrzne od strony ściany, i przeznaczony jest do bezpośredniego przykręcania do powierzchni. W domkach drewnianych to rozwiązanie jest technicznie prostsze i w dłuższej perspektywie tańsze w utrzymaniu, bo wymiana uszkodzonego gniazda natynkowego zajmuje pięć minut bez naruszenia ściany.

Stopień ochrony IP osprzętu to kategoria, o której rzadko się mówi przy wyborze gniazdek, a która w domku letniskowym naprawdę ma znaczenie. Gniazdo na tarasie lub pod wiatą powinno mieć minimum IP44, co oznacza ochronę przed bryzgami wody z każdego kierunku — wytrzyma deszcz padający pod kątem, roszenie przy porannej mgle i wodę z podlewania. Gniazdo IP20, które trafia na zewnątrz z mieszkania bo "zostało jedno", przepuści wodę do zacisku przy pierwszym intensywnym deszczu. Korozja zacisku sprawia, że opór styku rośnie, złącze się grzeje przy każdym użyciu i cały osprzęt nadaje się do wymiany po jednym sezonie.

Łączniki oświetlenia w domku szkieletowym montuje się na wysokości 90-120 cm od podłogi — ten zakres wynika nie z estetyki, lecz z zasięgu ręki dorosłego człowieka w ciemności i z umiejscowienia puszki instalacyjnej względem słupka konstrukcyjnego. Jeśli schemat przewiduje łącznik schodowy między salonem a sypialnią na antresoli, warto od razu zaznaczyć na planie obydwie puszki i trasę łączącego je kabla trzyprzewodowego — zamiast standardowego dwuprzewodowego. Dodatkowa żyła kosztuje mniej niż metr kabla, a po fakcie dorobienie schodowego bez zrywania boazerii jest praktycznie niemożliwe.

Rozdzielnica modułowa to osprzęt, który zdecydowanie opłaca się zaplanować z zapasem. Skrzynka na dwadzieścia modułów dla domku z pięcioma obwodami i dwiema różnicówkami zajmuje dziś połowę miejsca; wolna połowa to przestrzeń dla późniejszego klimatyzatora, pompy do studni albo stacji ładowania hulajnogi elektrycznej — potrzeb, które pojawią się za dwa lata i których teraz jeszcze nie widać. Rozdzielnica bez rezerwy powoduje, że każda rozbudowa instalacji zaczyna się od wymiany skrzynki i przełożenia wszystkich aparatów — kosztowna i czasochłonna operacja dla zaoszczędzenia ceny jednej skrzynki przy budowie.

Gniazdka i oświetlenie w schemacie domku

Rozmieszczenie gniazdek elektrycznych na schemacie domku letniskowego to jedna z tych decyzji, które najłatwiej ocenić dopiero po roku mieszkania — i najczęściej ocenia się je negatywnie, bo było ich za mało. Projektując schemat instalacji, warto przyjąć za punkt wyjścia zasadę mówiącą, że w każdym pomieszczeniu żaden punkt na ścianie nie powinien być dalej niż 2,5 metra od najbliższego gniazda. Zasada wywodzi się z normy PN-HD 60364-4-41 i jej logika jest prosta: eliminuje konieczność stosowania przedłużaczy, które w drewnianych wnętrzach są czynnikiem podwyższonego ryzyka pożarowego ze względu na przypadkowe przykrycie i ograniczone chłodzenie.

Kuchnia w domku letniskowym jest nieproporcjonalnie ważna z perspektywy zapotrzebowania na gniazda. Blat roboczy długości 180 cm, na którym stoją czajnik, ekspres do kawy i toster, potrzebuje co najmniej trzech gniazd podwójnych, a jeszcze jedno dedykowane gniazdo dla lodówki powinno być na osobnym obwodzie. Schemat instalacji powinien przewidywać gniazda nad blatem na wysokości 110-120 cm od podłogi, bo gniazdo na standardowej wysokości 30 cm przy blacie jest zasłonięte przez meble kuchenne i dostępne tylko po odsunięciu szafek. Ten szczegół nie wynika z przepisu, lecz z obserwacji jak się użytkuje kuchnię przez kolejne sezony.

Oświetlenie w domku letniskowym wygląda w schemacie inaczej niż w mieszkaniu, bo tu rzadziej stosuje się rozbudowane systemy z wieloma puntami świetlnymi na suficie. Jedno główne oświetlenie sufitowe na pomieszczenie plus wypust ścienny nad łóżkiem w sypialni i nad blatem w kuchni to realistyczny i wystarczający schemat dla typowego domku do 50 m². Każdy wypust oświetleniowy to puszka sufitowa lub ścienna z wyprowadzoną fazą, neutralem i przewodem ochronnym PE — trzy żyły o przekroju 1,5 mm², niezależnie od tego, czy trafi tam oprawka z żarówką, plafon LED, czy okrągła lampa z szyszką. Schemat przewidujący jeden wypust na komnatę, który pasuje do lampy ze styropianową rozetą z lat 90., spędza sen z powiek każdemu kto po dziesięciu latach chce zamontować nowoczesną oprawę z oddzielnym zasilaczem.

Oświetlenie zewnętrzne i na tarasie to element schematu instalacji elektrycznej, który najczęściej pojawia się jako myśl późna — gdy domek jest już prawie gotowy i ktoś zauważa, że wieczorne grillowanie odbywa się w kompletnych ciemnościach. Schemat powinien uwzględniać przynajmniej jeden wypust zewnętrzny nad wejściem i jedno gniazdo zewnętrzne IP44 na tarasie, zasilone z obwodu chronionego wyłącznikiem RCD 30 mA. Przewód prowadzony na zewnątrz ściany powinien być w rurce UV-odpornej, bo standardowa rurka PCV szarzeje i kruszy się po kilku latach ekspozycji na słońce, a pęknięta rurka przestaje spełniać swoją funkcję mechaniczną.

Przy planowaniu oświetlenia warto zaznaczyć na schemacie, który łącznik steruje którym wypustem. Proste oznaczenie literowe — np. Ł1 przy łączniku i Ł1 przy wypuście — eliminuje nieporozumienia przy montażu i sprawia, że ewentualna naprawa kilka lat po wykonaniu jest możliwa bez rozgryzania całej instalacji od nowa. To minuty pracy na etapie planowania kontra godziny pracy na etapie diagnostyki.

Bezpieczna i praktyczna instalacja elektryczna w drewnianym domku letniskowym to efekt schematu, który powstał na papierze zanim pierwsza rurka trafiła na ścianę — z policzonymi obwodami, zaznaczonymi gniazdkami, przeliczoną mocą i przemyślaną trasą kabli w rurkach PCV chroniących przed ruchami drewna. Taki schemat, przekazany doświadczonemu elektrykirzowi, skraca czas montażu, eliminuje przeróbki i daje pewność, że domek posłuży latami bez zaskoczeń, które drewniana konstrukcja potrafi serwować przy byle niedociągnięciu.

Pytania i odpowiedzi o instalacji elektrycznej w domku letniskowym
