Loftowe wnętrza z surowym, odsłoniętym detailem architektonicznym zyskały w ostatnich latach ogromną popularność. Pragnienie zachowania industrialnego charakteru przestrzeni stoi jednak w sprzeczności z tradycyjnym podejściem do instalacji elektrycznej, gdzie wszystkie przewody chowa się pod tynkiem. Okazuje się, że natynkowa instalacja elektryczna w loftach to nie kompromis, lecz świadomy wybór projektowy, który łączy funkcjonalność z estetyką w sposób, o jakim elektrycy z pokolenia na pokolenie mogli tylko pomarzyć.

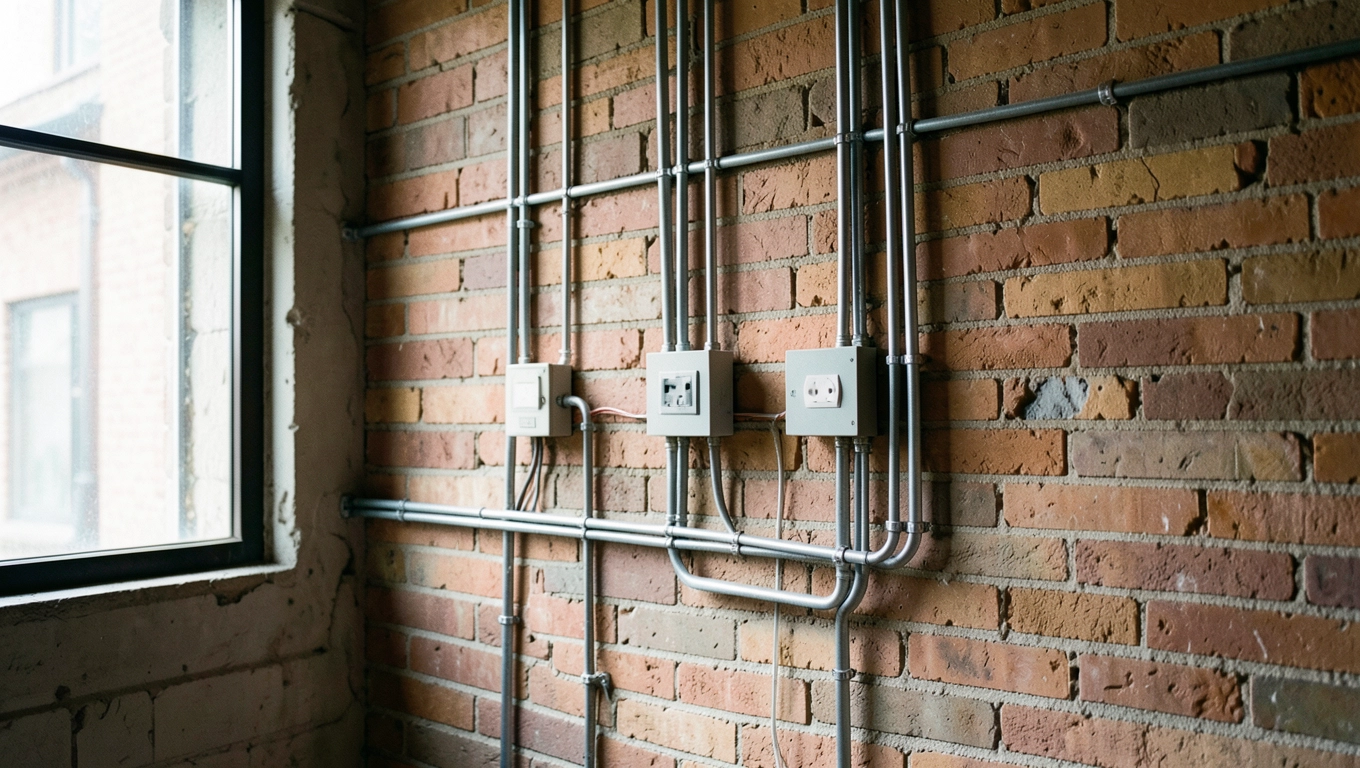

Instalacja elektryczna natynkowa loft

Przewody elektryczne

Instalacja elektryczna natynkowa loft wymaga przewodów, które poradzą sobie w warunkach narażenia mechanicznego oraz optycznie wpasują się w surowy klimat wnętrza. W przypadku obwodów oświetleniowych stosuje się przewody jednożyłowe o przekroju 1,5 mm², ponieważ ich konstrukcja umożliwia bezproblemowe prowadzenie w korytkach i rurach, a jednocześnie wytrzymują napięcie znamionowe 450/750 V zgodnie z normą PN-EN 60335. Obwody gniazdowe wymagają z kolei przewodów 2,5 mm², które bezpiecznie przenoszą moc do 3,5 kW przy typowym obciążeniu jednofazowym.

Dobór odpowiedniego przekroju przewodów to nie tylko kwestia wydajności, ale przede wszystkim bezpieczeństwa. Przewody o zbyt małym przekroju generują nadmierne ciepło podczas przepływu prądu, co w warunkach natynkowych, gdzie cyrkulacja powietrza jest ograniczona, może prowadzić do degradacji izolacji. Fizyka przewodzenia mówi jasno: rezystancja maleje wraz ze wzrostem przekroju, a tym samym spada ilość ciepła traconego na długości metra przewodu.

Kolorystyka przewodów w instalacji natynkowej pełni podwójną funkcję. Brązowa izolacja oznacza przewód fazowy, niebieska przewód neutralny, a żółto-zielona przewód ochronny. Ta konwencja, uregulowana w normie PN-EN 50110, pozwala elektrykom szybko identyfikować poszczególne żyły podczas diagnostyki i konserwacji, co w natynkowym systemie kablowym jest kluczowe, gdyż wszystkie elementy są widoczne i muszą być jednoznacznie rozpoznawalne.

Może Cię zainteresować też ten artykuł Ile kosztuje czyszczenie instalacji CO

Osłony przewodów wykonane z PVC sprawdzają się w suchych pomieszczeniach mieszkalnych, natomiast w przestrzeniach where wilgotność przekracza 85 proc., warto sięgnąć po przewody z powłoką odporną na wilgoć lub metalowe rury karbowane. Te ostatnie tworzą szczelną barierę mechaniczną i jednocześnie pełnią funkcję uziemienia ochronnego, co eliminuje konieczność prowadzenia dodatkowego przewodu PE w niektórych konfiguracjach.

Istotną kwestią jest prowadzenie przewodów równolegle do linii architektonicznych pomieszczenia. W loftach, gdzie sufit często eksponuje konstrukcję stalową lub betonowe belki, przewody biegnące wzdłuż tych elementów wyglądają organicznie i nie zakłócają kompozycji przestrzennej. Unika się krzyżowania przewodów pod kątami zbliżonymi do 90 stopni na widocznych płaszczyznach, ponieważ takie rozwiązanie sugeruje chaotyczny montaż, a nie przemyślany projekt.

Osprzęt elektryczny

Osprzęt elektryczny natynkowy różni się od podtynkowego przede wszystkim sposobem mocowania i głębokości obudowy. Puszki natynkowe o średnicy 60 mm montowane są bezpośrednio na ścianie za pomocą kołków rozporowych lub kleju montażowego, co wymaga równego podłoża, ale eliminuje konieczność wykuwania bruzd. W przypadku ścian z cegły lub betonu komórkowego kołki rozporowe o średnicy 8 mm zapewniają stabilne połączenie wytrzymujące obciążenie do 15 kg na jeden punkt mocujący.

Może Cię zainteresować też ten artykuł przegląd instalacji elektrycznej 5letni protokół wzór

Gniazda i łączniki natynkowe dostępne są w wersjach zdejmowanych i wandaloodpornych. Te pierwsze pozwalają na szybką wymianę mechanizmu bez demontażu całej obudowy, natomiast wersje z mocowanymi pokrywami sprawdzają się w przestrzeniach where ryzyko uszkodzenia mechanicznego jest podwyższone. Stopień ochrony IP44 stanowi minimum dla pomieszczeń narażonych na wilgoć, natomiast w strefie bezpośredniego kontaktu z wodą, jak okolice zlewu kuchennego, stosuje się IP54 lub wyższe.

Rozdzielnica natynkowa w loftach pełni funkcję zarówno praktyczną, jak i estetyczną. Obudowy wykonane ze stali malowanej proszkowo lub surowego aluminium wpisują się w industrialną estetykę wnętrza, a jednocześnie pomieszczą moduły automatyki budynkowej, systemy smart-home oraz zabezpieczenia differentalne. Standardowe rozdzielnice natynkowe mieszczą od 12 do 36 modułów, przy czym każdy obwód jednofazowy zajmuje minimum dwa moduły: wyłącznik nadprądowy i wyłącznik różnicowoprądowy.

Obwody elektryczne w loftach projektuje się tak, aby każdy pokój dysponował minimum dwoma niezależnymi obwodami gniazdowymi. Takie rozwiązanie zapobiega przeciążeniu pojedynczego obwodu przy jednoczesnym włączeniu kilku urządzeń o wysokim poborze mocy. Kuchnia, where często instaluje się kuchenki elektryczne, wymaga dedykowanego obwodu trójfazowego o przekroju przewodów 4 mm² i zabezpieczeniu 16 A, co pozwala na obciążenie do 11 kW.

Sprawdź Ile kosztuje demontaż instalacji gazowej w samochodzie

Integracja systemów smart-home z natynkową instalacją elektryczną loftu wymaga przewidzenia odpowiednich przyłączy już na etapie projektu. Wymaga to montażu przewodów komunikacyjnych RS485 lub ETH w osobnych korytkach kablowych, aby separować sygnały sterujące od obwodów siłowych. Zakłócenia elektromagnetyczne generowane przez przewody zasilające mogą zakłócać pracę modułów automatyki, dlatego minimalna odległość między tymi dwoma typami tras kablowych powinna wynosić 30 cm.

Mocowanie i ochrona

Korytka kablowe stanowią podstawowy element mocujący w natynkowej instalacji elektrycznej loft. Profile wykonane z PVC odznaczają się odpornością na uderzenia i działanie promieni UV, natomiast wersje metalowe z ocynkowanej blachy zapewniają wytrzymałość mechaniczną sięgającą 50 kg na metr bieżący przy standardowym rozstawie wsporników wynoszącym 80 cm. Dobór materiału korytka zależy od obciążenia planowanymi przewodami oraz od pożądanego efektu wizualnego.

Metalowe drabinki kablowe montowane są za pomocą wsporników ściennych wyposażonych w otwory mocujące o średnicy 6 mm. Taka konfiguracja umożliwia wentylację przewodów i swobodne odprowadzanie ciepła generowanego podczas przepływu prądu. W przestrzeniach where korytka muszą być prowadzone przez wilgotne strefy, stosuje się uszczelki boczne montowane na zaczepach zatrzaskowych, które podnoszą stopień ochrony IP systemu do IP65.

Ochrona przeciwprzepięciowa w natynkowej instalacji elektrycznej loft powinna obejmować trzy stopnie zabezpieczeń. Pierwszy stopień, montowany przy przyłączu budynku, pochłania udarowe przepięcia generowane przez wyładowania atmosferyczne. Drugi stopień instalowany w rozdzielnicy głównej chroni przed przepięciami komutacyjnymi powstającymi podczas przełączania obciążeń przemysłowych. Trzeci stopień, montowany w pobliżu wrażliwych urządzeń, eliminuje resztkowe przepięcia napięciowe sięgające wartości szczytowych powyżej 1,5 kV.

Mocowanie przewodów w korytkach odbywa się za pomocą opasek zaciskowych wykonanych z tworzywa odpornego na warunki atmosferyczne lub specjalnych klipsów montowanych co 40 cm w przypadku przewodów o średnicy przekraczającej 8 mm. Zbyt gęste upakowanie przewodów w korytku utrudnia cyrkulację powietrza i może prowadzić do przegrzewania izolacji, szczególnie when obciążenie obwodów zbliża się do wartości znamionowych.

Śruby mocujące do podłoża dobiera się w zależności od materiału ściany. W cegle pełnej sprawdzają się kołki rozporowe 8 mm z wkrętami 5 mm, natomiast w betonie komórkowym stosuje się specjalne kołki spiralne, których konstrukcja umożliwia zakotwienie w strukturze materiału. Płyty gipsowo-kartonowe wymagają kołków motylkowych rozporowych, które rozkładają obciążenie na większą powierzchnię płyty, zapobiegając jej wyrywaniu przy obciążeniach dochodzących do 25 kg na punkt mocujący.

Estetyka mocowania w loftach często wymaga maskowania tras kablowych bez rezygnacji z ich funkcjonalności. Malowanie korytek kablowych farbą do metalu w kolorze dopasowanym do ściany stanowi najprostsze rozwiązanie, natomiast korytka transparentne wykonane z poliwęglanu pozwalają na ekspozycję kolorowej izolacji przewodów jako elementu dekoracyjnego. W industrialnych aranżacjach metalowe korytka pozostawione w surowej postaci tworzą spójny język wizualny z innymi elementami konstrukcyjnymi przestrzeni.

Przed przystąpieniem do jakichkolwiek prac przy natynkowej instalacji elektrycznej należy bezwzględnie odłączyć napięcie w danym obwodzie. Miernik napięcia powinien być sprawdzany przed każdym użyciem poprzez pomiar w obwodzie o znanym potencjale. Brak takiej weryfikacji to najczęstsza przyczyna porażeń prądem podczas prac konserwacyjnych.

Pytania i odpowiedzi dotyczące instalacji elektrycznej natynkowej w loftach

Co to jest natynkowa instalacja elektryczna w kontekście przestrzeni loft i czym różni się od instalacji podtynkowej?

Natynkowa instalacja elektryczna to sposób prowadzenia przewodów elektrycznych na powierzchni ścian, sufitów oraz innych elementów konstrukcyjnych budynku, bez wkuwania ich w tynk czy beton. W kontekście przestrzeni loft, gdzie często dominuje industrialny styl i widoczne elementy konstrukcyjne, instalacja natynkowa stanowi nie tylko rozwiązanie techniczne, ale również element aranżacyjny. W odróżnieniu od instalacji podtynkowej, natynkowa nie wymaga kucia rowów w ścianach, co znacząco skraca czas montażu i minimalizuje pylenie oraz uszkodzenia istniejących powierzchni. Przewody prowadzone są w widocznych korytkach, rurach lub listwach, co pozwala na łatwy dostęp do nich w przypadku modernizacji lub naprawy.

Jakie normy i przepisy regulują wykonanie natynkowej instalacji elektrycznej w budynkach mieszkalnych?

Wykonanie natynkowej instalacji elektrycznej podlega ścisłym regulacjom prawnym i normom technicznym. Podstawowe normy to PN-EN 60335 dotycząca bezpieczeństwa urządzeń elektrycznych oraz PN-EN 50110 określająca zasady bezpiecznej pracy z urządzeniami elektrycznymi. Dodatkowo należy stosować się do lokalnych przepisów budowlanych oraz wytycznych Polskiego Komitetu Normalizacyjnego. Instalacja musi być wykonana zgodnie z projektem elektrycznym, który uwzględnia moc obliczeniową, przekroje przewodów oraz liczbę obwodów. Każdy obwód musi być zabezpieczony odrębnym wyłącznikiem nadprądowym, a całość instalacji powinna być wykonana przez osobę z odpowiednimi kwalifikacjami i uprawnieniami SEP.

Jakie przewody i przekroje należy stosować w natynkowej instalacji elektrycznej w loftach?

Dobór odpowiednich przewodów jest kluczowy dla bezpieczeństwa i funkcjonalności instalacji. Standardowo stosuje się przewody copperowe w izolacji PVC. Dla obwodów oświetleniowych zaleca się przekrój 1,5 mm², który umożliwia obciążenie do około 2 kW. Dla obwodów gniazdowych, gdzie podłączane są urządzenia o większej mocy, stosuje się przewody o przekroju 2,5 mm², pozwalające na obciążenie do około 3,5 kW. Do zasilania urządzeń o wysokim zapotrzebowaniu na moc, takich jak kuchenki elektryczne czy piece akumulacyjne, stosuje się przewody 4 mm² lub większe. W instalacjach natynkowych najczęściej używa się przewodów YDYp, które są płaskie i łatwe do prowadzenia w korytkach, oraz przewodów okrągłych YKY stosowanych w rurach ochronnych.

Jakie typy korytek i rur natynkowych są dostępne i które najlepiej sprawdzają się w aranżacji loftowej?

Na rynku dostępnych jest kilka podstawowych typów korytek i rur natynkowych, które różnią się materiałem wykonania, wytrzymałością oraz walorami estetycznymi. Korytka PVC są najtańszym rozwiązaniem, lekkie i łatwe w montażu, jednak ich wygląd może nie pasować do industrialnego charakteru loftu. Korytka metalowe, wykonane ze stali ocynkowanej lub aluminium, charakteryzują się wysoką trwałością i doskonale komponują się z loftową estetyką. Korytka dekoracyjne, malowane proszkowo na kolor ściany lub wykonane z transparentnego tworzywa, pozwalają na dyskretne wkomponowanie instalacji w przestrzeń. Rury elastyczne karbowane są idealne do prowadzenia przewodów w miejscach o nieregularnym kształcie. Przy wyborze należy kierować się nie tylko ceną, ale również łatwością montażu, możliwością rozbudowy oraz estetyką dopasowaną do charakteru wnętrza.

Jak dobrać odpowiedni stopień ochrony IP dla poszczególnych pomieszczeń w loft?

Stopień ochrony IP (Ingress Protection) określa odporność obudowy urządzenia elektrycznego na wnikanie ciał stałych i wody. W suchych pomieszczeniach mieszkalnych, takich jak sypialnia czy salon, wystarczający jest stopień IP20, który chroni przed obiektami większymi niż 12,5 mm. W pomieszczeniach o podwyższonej wilgotności, jak łazienka czy kuchnia, należy stosować osprzęt o stopniu minimum IP44, chroniący przed bryzgami wody. W pomieszczeniach technicznych, garażach czy warsztatach, gdzie może występować kurz i wilgoć, zaleca się stosowanie osprzętu IP54 lub wyższego. Przy wyborze gniazd, łączników i puszek należy zawsze sprawdzać ich parametry IP i dopasowywać do warunków panujących w danym pomieszczeniu.

Jakie narzędzia są niezbędne do samodzielnego montażu natynkowej instalacji elektrycznej?

Do wykonania natynkowej instalacji elektrycznej potrzebny jest podstawowy zestaw narzędzi. Wiertarka udarowa z kompletem wierteł pozwala na wykonywanie otworów mocujących w ścianach. Śrubokręty płaskie i krzyżakowe są niezbędne do mocowania korytek, uchwytów oraz podłączania osprzętu. Szczypce uniwersalne i do ściągania izolacji ułatwiają obróbkę przewodów. Miarka zwijana i poziomica laserowa umożliwiają precyzyjne wytyczenie trasy przewodów. Miernik napięcia (woltomierz) jest niezbędny do weryfikacji, czy przewody są pod napięciem przed rozpoczęciem prac. Dodatkowo przydadzą się: nóż do izolacji, dalmierz laserowy, ołówek budowlany oraz taśma izolacyjna. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w danym obwodzie i sprawdzić brak napięcia miernikiem.
