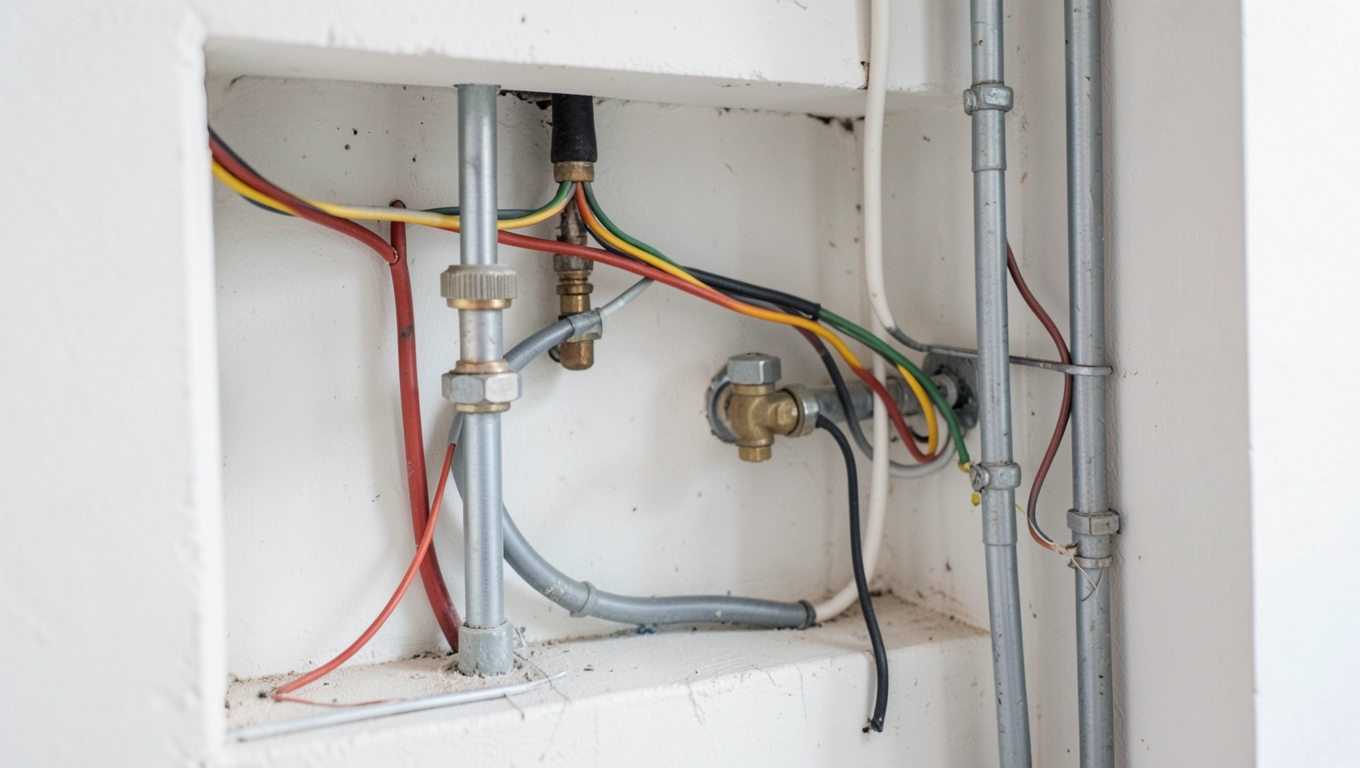

Instalacja elektryczna a wodna – jak uniknąć spięcia pod tynkiem?

Przewód elektryczny dotykający rury wodnej w ścianie to cichy sabotażysta, który przez lata może pracować nad skróceniem żywota całej instalacji. Para wodna skrapla się na zimnym metalu, rozszerzalność cieplna ruchu rur powoli trze o izolację, a w pewnym momencie robi się zwarcie albo co gorsza ciche przebicie do wody pitnej. Skrzyżowanie instalacji elektrycznej z wodną to temat, w którym pół centymetra decyduje o spokojnym śnie na dekady, a brak przepustu może kosztować kucie świeżo położonych kafli.

• Minimalna odległość przewodu od rury ile centymetrów wystarczy?
• Peszel i izolacja termiczna osłony, które ratują instalację
• Skrzyżowanie instalacji w łazience strefy wilgotne bez kompromisów
• Krok po kroku jak prawidłowo wykonać skrzyżowanie
• Kiedy wezwać fachowca z uprawnieniami
• FAQ odpowiedzi na pytania, które padają najczęściej
• Checklist dla wykonawcy punkt po punkcie
• Dlaczego warto poświęcić trzy centymetry

Minimalna odległość przewodu od rury ile centymetrów wystarczy?

Polskie przepisy techniczno-budowlane traktują kolizje instalacji surowo. § 186 pkt 1 Rozporządzenia Ministra Infrastruktury z 2002 r. (Dz.U. 2019 poz. 1065 z późn. zm.) mówi wprost, że przewody elektryczne powinny być prowadzone w taki sposób, aby nie narażać ich na uszkodzenia mechaniczne i nie kolidować z innymi instalacjami. W praktyce oznacza to zakaz prowadzenia ich bezpośrednio po rurze i wymóg zachowania bezpiecznych odstępów.

Dla instalacji wewnątrz budynku obowiązuje zasada: minimum 2-3 cm odstępu w świetle osłon mierzonego w najwęższym punkcie skrzyżowania. Trzy centymetry to nie widzimisię tyle właśnie potrzebuje, by osłona peszla nie była ściskana przez rurę w czasie jej termicznego wydłużania się. Rura PP rozszerza się pod wpływem ciepłej wody o około 0,15 mm na metr bieżący na każde 10°C różnicy temperatur, więc na długim pionie to daje już kilka milimetrów luzu.

W ziemi, poza budynkiem, wymagania są ostrzejsze. Skrzyżowanie kabla elektroenergetycznego z rurociągiem wodnym wymaga zachowania minimum 15 cm odstępu pionowego, a kabel powinien być chroniony rurą osłonową na odcinku co najmniej 50 cm po każdej stronie przejścia. Przy zbliżeniach równoległych (nie skrzyżowaniach) odstęp rośnie do 25 cm, bo ciepło z kabla pod obciążeniem może przyspieszać starzenie izolacji rury.

Warto też pamiętać o specyfice ciepłej wody. § 164 tego samego rozporządzenia wskazuje, że przewody z gorącą wodą bez izolacji termicznej wymagają osłony w miejscach, gdzie mogą zagrażać innym elementom budynku. W domyśle w tym przewodom elektrycznym, bo temperatura rury z ciepłą wodą sięga 55-60°C, a izolacja PVC typowego przewodu YDY wytrzymuje trwale maksymalnie 70°C. Bez izolacji rura grzeje przewód jak powolna suszarka.

Tabela minimalnych odległości przy skrzyżowaniu instalacji

Peszel i izolacja termiczna osłony, które ratują instalację

Peszel to elastyczna rura ochronna z PVC, którą naciąga się na przewód przed jego ułożeniem w ścianie. Jego zadanie jest proste: oddzielić izolację przewodu od wszystkiego, co mogłoby ją mechanicznie uszkodzić. Standardowy peszel sztywny (RKSG) ma średnicę od 16 do 32 mm i wytrzymuje nacisk 320 N na 5 cm, co odpowiada mniej więcej sile uderzenia młotka.

Na skrzyżowaniach z rurą wodną peszel musi zachodzić minimum 10-20 cm po każdej stronie punktu kolizji. Krótszy odcinek nie chroni przed pocieraniem, dłuższy nie ma sensu, bo rura nie ugina się poza niewielkim obszarem w miejscu mocowania.

Na rurze wodnej kładzie się izolację termiczną najczęściej otulinę z pianki PE o grubości 9-13 mm. Dla rur z ciepłą wodą to absolutny wymóg, dla zimnej wody raczej zalecenie, bo chłodna rura potrafi skraplać wilgoć z powietrza, a skropliny spływające po rurze to woda, która chętnie wsiąka w peszel. Pianka PE ma przewodność cieplną λ = 0,035 W/(m·K) i w typowej grubości obniża temperaturę powierzchni rury o kilkanaście stopni.

Kiedy zastosować rurę ochronną zamiast zwykłego peszla

Rura PP PN20 ta sama, z której wykonuje się instalację wodną świetnie sprawdza się jako sztywny przepust na przewodzie w miejscu szczególnie ciasnym. Jej ścianka ma 3,4 mm grubości dla średnicy 20 mm, więc żaden przypadkowy wkręt przy montażu półki nie sięgnie przewodu. Peszel elastyczny w takiej sytuacji ugnie się i nie ochroni.

Rura karbowana to kompromis dla inwestorów, którzy chcą jednego rozwiązania na całą instalację. Jej ścianka ma 0,4 mm w najgrubszym miejscu i 0,2 mm w karbie, więc chroni przed przypadkowym zarysowaniem, ale nie przed celowym przebiciem. W pomieszczeniach suchych to w zupełności wystarcza.

Porównanie typów osłon przewodu

Skrzyżowanie instalacji w łazience strefy wilgotne bez kompromisów

Łazienka to poligon doświadczalny dla każdego błędu instalacyjnego. Woda, para, nagłe skoki temperatury i ciasne przestrzenie sprawiają, że instalacja elektryczna w łazience wymaga innego myślenia niż w salonie. Strefy ochronne oznaczone w normie PN-HD 60364-7-701 dzielą pomieszczenie na obszary 0, 1, 2 i 3, w których dopuszcza się różne urządzenia elektryczne.

Strefa 0 to wnętrze wanny lub brodzika tu prąd nie ma prawa się pojawić. Strefa 1 to przestrzeń nad wanną do wysokości 2,25 m tu mogą być tylko oprawy o stopniu ochrony minimum IP44 zasilane napięciem SELV 12 V. Skrzyżowanie rury wody ciepłej z przewodem elektrycznym w strefie 1 oznacza konieczność prowadzenia przewodu w peszlu, a najlepiej w rurze osłonowej, bo wilgoć skondensowana na rurze z czasem wsiąka w każdą nieszczelną izolację.

W strefie 2 (do 60 cm od krawędzi wanny) wymaga się stopnia ochrony IP44, a przewody muszą mieć dodatkową izolację. Przejście przez ścianę między strefą 2 a strefą 3 to klasyczne miejsce, gdzie elektryk prowadzi peszel pod prysznicem, a hydraulik ciągnie rurę do baterii. Jeśli nie ustalą trasy przed tynkowaniem, zwykle wygrywa ten, kto przychodzi drugi.

Kondensacja na rurze z zimną wodą to zagrożenie niedoceniane przez inwestorów. Rura o temperaturze 12°C w łazience, gdzie powietrze ma 26°C i wilgotność 85%, staje się idealnym miejscem na skropliny. Krople wody spływają po rurze, trafiają na peszel, wędrują nim kapilarnie w dół i po kilku latach pojawia się zawilgocenie puszki elektrycznej piętro niżej. Izolacja termiczna rury z zimną wodą w strefach wilgotnych to nie kaprys, a fizyka w najczystszej postaci.

Praktyka ekip wykończeniowych pokazuje trzy powtarzające się błędy. Pierwszy to prowadzenie przewodu bezpośrednio po rurze, „bo wygodniej" efekt widać po pięciu latach, gdy izolacja zaczyna pękać w miejscu styku. Drugi to brak peszla na odcinku pionowym w bruździe, gdzie przewód wisi luzem i ociera się o krawędź tynku. Trzeci, najczęstszy, to oszczędność na otulinie rury z ciepłą wodą w ścianie działowej między łazienką a garderobą. Po roku tynk w tym miejscu żółknie od przegrzania.

Ciepła woda bez izolacji cicha awaria za pięć lat

Rura PP bez otuliny w ścianie, przez którą przepływa woda o temperaturze 55°C, oddaje ciepło do otoczenia. W suchej ścianie z cegły to strata energetyczna rzędu 5-8 W na metr bieżący, w ścianie z bloczków silikatowych nawet 12 W/mb. Te liczby brzmią niegroźnie, ale problem zaczyna się, gdy obok rury biegnie przewód elektryczny.

Przewód YDYp 3×2,5 mm² ma izolację PVC o dopuszczalnej temperaturze pracy 70°C. Gdy rura grzeje go przez ścianę bez żadnego bufora, izolacja starzeje się w przyspieszonym tempie. Pięć do dziesięciu lat tyle zwykle mija od montażu do pierwszego przetarcia, które ujawnia się jako upływność na różnicówce albo, w najgorszym razie, jako iskrzenie przy puszce.

Przetarcie od rozszerzalności cieplnej to nie nagłe zwarcie, tylko powolna degradacja. Każdy cykl grzania i stygnięcia ruchu przesuwa przewód o ułamek milimetra. Taki ruch w połączeniu z twardą krawędzią rury bez izolacji działa jak papier ścierny na przewodzie tylko bardzo wolny. Dlatego doświadczeni wykonawcy mówią, że wada wykonawcza ukryta w ścianie ujawnia się zawsze po gwarancji.

Brak izolacji na rurze ciepłej wody to również podstawa do odmowy odbioru instalacji przez kierownika budowy. Protokół odbioru bez wpisu o izolacji termicznej w obrębie przejść przez ściany to dokument, który inwestor powinien traktować jak czerwoną flagę. Poprawki po tynkowaniu kosztują pięciokrotnie więcej niż otulina położona przed zakryciem instalacji.

Krok po kroku jak prawidłowo wykonać skrzyżowanie

Pierwszy etap to wyznaczenie tras obu instalacji na ścianie jeszcze przed kucie bruzd. Na tym etapie widać, gdzie rura i przewód mogą się zbliżyć, a gdzie trzeba zmienić bieg jednej z nich. Najczęstszy błąd inwestorów to zlecanie hydraulikowi i elektrykowi pracy osobno, bez wspólnego rysunku. Efekt bywa taki, że elektryk prowadzi peszel po najkrótszej linii do gniazdka, a hydraulik ciągnie rurę od pionu do baterii po swojej najkrótszej linii i obie te linie schodzą się w jednym punkcie.

Drugi etap to izolowanie rury wodnej. Otulinę z pianki PE nacina się wzdłuż i zakłada na rurę przed jej włożeniem w bruzdę, a styk klei się taśmą aluminiową. Przy rurach z ciepłą wodą warto wybrać otulinę o zamkniętych porach zwykła pianka o otwartych komórkach wsiąka wilgoć po kilku latach w ścianie i traci właściwości izolacyjne.

Trzeci etap to naciągnięcie peszla na przewód. Peszel musi wchodzić w puszkę elektryczną na głębokość co najmniej 1 cm, a najlepiej do samego zacisku. Wciąganie przewodu do puszki „luzem", z peszlem kończącym się 5 cm przed puszką, to proszenie się o kłopoty każdy późniejszy montaż gniazdka to ryzyko przecięcia izolacji nożem instalatora.

Czwarty etap to ułożenie obu instalacji w ścianie z zachowaniem odstępu 2-3 cm. W praktyce oznacza to mocowanie rury wodnej uchwytami co 50 cm, a przewodu elektrycznego co 60-80 cm, tak aby żaden z elementów nie „skoczył" w stronę drugiego pod wpływem termicznych ruchów.

Piąty etap to dokumentacja. Zdjęcia ścian przed tynkowaniem z widocznymi trasami obu instalacji to jedyna polisa ubezpieczeniowa inwestora na lata. Wiertło w przewodzie podczas wieszania lustra to wypadek, ale wiercenie w miejscu, które na zdjęciu jest czyste, to wyłącznie błąd wykonawcy i bez dokumentacji trudno go udowodnić.

Najczęstsze błędy inwestorów i wykonawców

Oszczędność na peszlach to plaga polskich budów. Przewód w ścianie prowadzony bez żadnej osłony, „bo to tylko gniazdko w sypialni", to tykająca bomba. Ściana z betonu komórkowego ma twarde krawędzie bruzd, a przewód bez peszla trze o nie przy każdym ruchu termicznym budynku.

Prowadzenie instalacji w miejscu planowanego montażu armatury to drugi klasyk. Ściana za baterią prysznicową roi się od rur i przewodów, a inwestor bez dokumentacji kuje w niej otwór na kołek montażowy brodzika. Wiercenie w peszel to cicha awaria, wiercenie w rurę wodną to natychmiastowy remont.

Trzeci błąd to brak separacji przy przejściu przez strop. Rura wodna przechodząca przez strop w otulinie z wełny mineralnej, a obok niej przewód elektryczny w peszlu obie instalacje dzieli centymetr, a powinny dzielić trzy. Dodatkowo izolacja akustyczna stropu działa jak koc termiczny, więc rura grzeje przewód jeszcze intensywniej niż w ścianie.

Kiedy wezwać fachowca z uprawnieniami

Instalacja elektryczna w budynku wymaga projektu sporządzonego przez osobę z uprawnieniami budowlanymi w specjalności instalacyjnej, a wykonawcą powinna być osoba posiadająca świadectwo kwalifikacyjne SEP. Samodzielne prowadzenie przewodów w ścianie bez takiego przygotowania to w świetle prawa budowlanego samowola, a w praktyce proszenie się o kłopoty z ubezpieczycielem w razie pożaru.

Elektryk z uprawnieniami SEP grupy 1 to osoba, która może legalnie montować, uruchamiać i konserwować instalacje elektryczne. Przy remoncie łazienki jego obecność jest obowiązkowa, bo zmiana lokalizacji gniazdek, dodanie osobnego obwodu do pralki czy podłączenie oświetlenia strefowego wymaga wpisu do dokumentacji budynku.

Projektant instalacji sanitarnych z kolei rozwiązuje problem tras rur wodnych i kanalizacyjnych, ale rzadko zajmuje się kolizjami z instalacją elektryczną. Dlatego koordynacja obu branż to zadanie kierownika budowy lub generalnego wykonawcy. Inwestor, który zleca prace osobnym ekipom bez koordynatora, zwykle płaci za poprawki.

Pierwsza konsultacja z elektrykiem jeszcze przed tynkowaniem kosztuje zwykle 150-300 zł. Tyle wystarczy, żeby fachowiec prześledził dokumentację, wskazał miejsca kolizji i zaproponował korekty tras. To najlepiej wydane pieniądze na każdej budowie.

Skala ryzyka co grozi przy braku izolacji

Zwarcie między przewodem a rurą wodną w praktyce oznacza przepływ prądu przez wodę w rurze. W budynku z instalacją wody wykonaną z tworzywa sztucznego ryzyko porażenia domowników jest stosunkowo niewielkie, ale w starszych kamienicach z rurami stalowymi i brakiem uziemienia ochronnego realne.

Kondensacja na rurze bez izolacji, w połączeniu z peszelem bez uszczelnienia, prowadzi do zawilgocenia puszki elektrycznej. Wilgotna puszka elektryczna to miejsce, w którym korozja zacisków postępuje kilkakrotnie szybciej niż w suchym środowisku. Po kilku latach gniazdko może zacząć grzać przy obciążeniu, bo zaciski straciły sprężystość.

Uszkodzenie przewodu przy wymianie armatury to scenariusz, który elektrycy znają z autopsji. Demontaż starej baterii wymaga siły, a kiedy śrubokręt lub klucz się ześlizgnie, wędruje wprost na przewód biegnący kilka centymetrów głębiej. Peszel i izolacja rury nie uchronią przed celowym uderzeniem, ale zachowanie odstępu 3 cm między osłonami daje monterowi margines błędu.

FAQ odpowiedzi na pytania, które padają najczęściej

Czy można prowadzić prąd obok wody? Tak, ale z zachowaniem odstępów i osłon. Bezpośredni kontakt izolacji przewodu z rurą wodną jest niedopuszczalny, bo woda nawet w postaci skroplin obniża rezystancję powierzchniową izolacji i przyspiesza jej starzenie.

Ile centymetrów od rury wodnej powinien biec przewód elektryczny? Minimum 2-3 cm w świetle osłon wewnątrz budynku i 15 cm pionowo przy skrzyżowaniu w ziemi. Te wartości wynikają z wymagań normy i praktyki ochrony przed rozszerzalnością cieplną rur.

Czy peszel chroni przed wilgocią? Nie do końca. Peszel chroni przed uszkodzeniami mechanicznymi i ścieraniem, ale nie jest barierą dla pary wodnej. Dlatego w łazienkach warto stosować peszel uszczelniony na końcach w puszkach, najlepiej z dodatkowym ociepleniem rury z zimną wodą.

Co z rurą kanalizacyjną? Skrzyżowanie z rurą kanalizacyjną PVC rządzi się podobnymi zasadami, ale tu dodatkowo trzeba uważać na hałas przelewającej się wody. Izolacja akustyczna rury kanalizacyjnej otuliną z wełny mineralnej lub pianki akustycznej 10 mm obniża poziom hałasu o około 10-15 dB, a przy okazji oddziela ją termicznie od przewodu.

Jak prowadzić instalację w gotowej ścianie? Bezkuciowo się nie da. Jedyna opcja to wykucie bruzdy, ułożenie instalacji zgodnie z zasadami i zatynkowanie. W ścianie kartonowo-gipsowej instalacje prowadzi się w przestrzeni między profilami, co daje więcej swobody, ale wymaga zachowania tych samych odstępów.

Checklist dla wykonawcy punkt po punkcie

Każdy wykonawca, który ma oddać instalację po tynkowaniu, powinien móc podpisać się pod taką listą: trasy obu instalacji naniesione na rysunek, rura ciepłej wody zaizolowana na całej długości w ścianie, rura zimnej wody zaizolowana w strefach wilgotnych, przewody w peszlach sztywnych w punktach kolizji, peszel wchodzący w puszki na minimum 1 cm, odstęp 2-3 cm między osłonami w najwęższym miejscu skrzyżowania, brak kolizji z punktami montażu armatury, dokumentacja zdjęciowa przed tynkowaniem.

Brak któregokolwiek punktu powinien być sygnałem do poprawki przed zakryciem instalacji. Kierownik budowy ma prawo wstrzymać prace tynkarskie, jeśli instalacje nie spełniają tych wymagań. To nie fanaberia to obowiązek wynikający z przepisów.

Dlaczego warto poświęcić trzy centymetry

Instalacja elektryczna w domu to system, który powinien działać bezobsługowo przez 25-30 lat. Każdy skrzyżowany punkt, w którym rura wodna dotyka przewodu bez osłony, to miejsce o podwyższonym ryzyku awarii. Trzy centymetry odstępu, otulina na rurze, peszel na przewodzie to koszt łącznie kilkunastu złotych na metr instalacji, a różnica w spokoju na następne dekady jest nieproporcjonalnie duża.

Przy planowaniu remontu łazienki lub budowy domu warto skonsultować projekt obu instalacji z elektrykiem i hydraulikiem jednocześnie. Wspólna wizja lokalna na etapie stanu surowego kosztuje grosze, a pozwala uniknąć sytuacji, w której gotowa ściana wymaga kucia z powodu kolizji dwóch instalacji. Przewód elektryczny obok rury wodnej nie musi być problemem pod warunkiem, że obaj wykonawcy wiedzą, gdzie przebiega granica bezpieczeństwa.

Źródła danych i przepisów:

• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065, tekst jednolity z późn. zm.) § 164, § 186 pkt 1. Dostępne: isap.sejm.gov.pl
• Norma PN-HD 60364-7-701 Instalacje elektryczne w obiektach budowlanych. Część 7-701: Pomieszczenia wyposażone w wannę lub prysznic. Dostępne: pkn.pl
• PN-EN 12293 Instalacje wodociągowe w budynkach. Dostępne: pkn.pl
• Warunki techniczne wykonania i odbioru instalacji elektrycznych SEP, Warszawa 2023. Dostępne: sep.com.pl
