Instalacja CO krok po kroku – pełny przewodnik

Montaż instalacji centralnego ogrzewania wymaga dokładnego planu. Zaczynasz od wyznaczenia miejsc grzejników na ścianach, by ciepło rozchodziło się równomiernie. Kluczowe są punkty podłączenia rur do grzejników oraz ich układ pod wylewką podłogową. Strefy rozdzielaczy na parterze i piętrze dzielą obieg, a zasilanie od dołu zapewnia efektywność. Przed otynkowniem ścian wykonujesz ostatnie przygotowania, by uniknąć poprawek.

• Instalacja CO – wyznaczanie miejsc grzejników
• Instalacja CO – punkty podłączenia rur do grzejników
• Instalacja CO – układ rur pod wylewką podłogową
• Instalacja CO – strefy rozdzielaczy na parterze
• Instalacja CO – strefy rozdzielaczy na piętrze
• Instalacja CO – zasilanie grzejników od dołu
• Instalacja CO – prace przed otynkowanie ścian
• Pytania i odpowiedzi: Instalacja centralnego ogrzewania krok po kroku

Instalacja CO – wyznaczanie miejsc grzejników

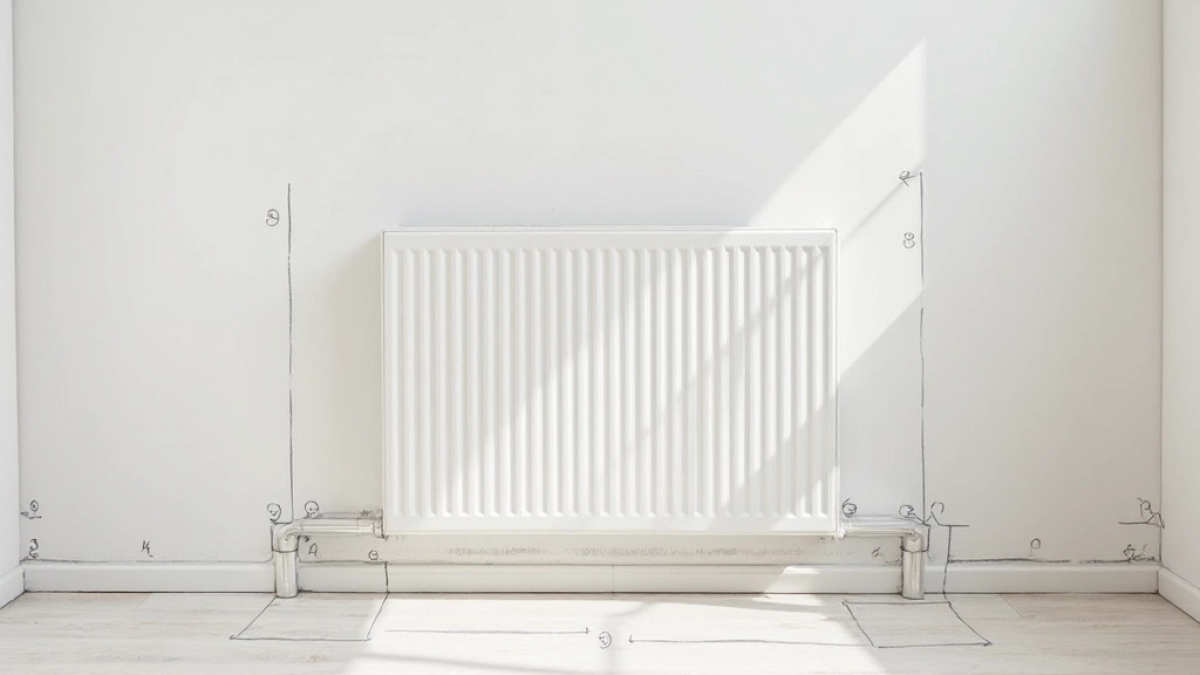

Wyznaczanie miejsc grzejników to podstawa efektywnego centralnego ogrzewania. Użyj poziomicy i miarki, by oznaczyć wysokość 10-15 cm od podłogi do dolnej krawędzi grzejnika płytowego. Uwzględnij odległość od narożników – minimum 50 cm z boków i 100 cm od okna. To zapobiega zimnym strefom w pomieszczeniu.

Sprawdź powierzchnię ściany. Dla pokoju 20 m² wybierz grzejnik o mocy 1500-2000 W. Oznacz środek grzejnika pionową linią ołówkiem. Zrób to dla wszystkich pomieszczeń, synchronizując z układem rur podłogowych.

• Narysuj kontur grzejnika na ścianie taśmą malarską.
• Zmierz odległości: 5 cm od podłogi do rury zasilającej.
• Potwierdź poziomicą – błędy na tym etapie psują cały obieg.
• Dostosuj do mebli, zostawiając 10 cm luzu.

W sypialniach montuj niżej, by ciepło nie grzało głowy. W łazienkach bliżej podłogi dla komfortu stóp. Zawsze konsultuj z normą PN-EN 12828.

Zobacz także: Instalacja PV krok po kroku – przewodnik procesowy

Instalacja CO – punkty podłączenia rur do grzejników

Punkty podłączenia rur do grzejników określają typ zaworu i złączki. Dla zasilania od dołu użyj podkładek gwintowanych M22 x 1. Wywierć otwory w podłodze o średnicy 32 mm pod rurę PEX-AL-PEX. Umieść je 10 cm od ściany pod środkiem grzejnika.

Odległość między zasilaniem a powrotem to 50 mm. Zasilanie po lewej, powrót po prawej – standard dla grzejników płytowych. Zabezpiecz izolacją termiczną, by uniknąć strat ciepła.

• Wyznacz punkt na podłodze laserem poziomym.
• Wierć wiertłem koronkowym, usuwając pył odkurzaczem.
• Włóż koszulkę izolacyjną na głębokość 20 cm.
• Sprawdź szczelność przed zalaniem wylewką.
• Użyj trójnika do podłączenia do rozdzielacza.

Rozmieszczenie w narożnikach

W narożnikach przesuń punkty o 20 cm od krawędzi. To ułatwia montaż i poprawia cyrkulację powietrza.

Instalacja CO – układ rur pod wylewką podłogową

Układ rur pod wylewką zaczyna się od pętli o długości do 100 m na strefę. Użyj rur PEX o średnicy 16 mm, z klinami dystansowymi co 30 cm. Ścieżka prowadzi od rozdzielacza do punktów pod grzejnikami, z spadkiem 0,2% ku kotłowni.

Rozłóż maty izolacyjne EPS 30 mm grubości. Układaj rury zygzakiem lub ślimakiem, zachowując 20 cm między pętlami. Połącz złączkami zaciskowymi, testując ciśnieniem 6 bar.

• Oczyść podłoże z gruzu.
• Rozwiń izolację, klejąc taśmą.
• Mocuj rury taśmą do maty.
• Podłącz do rozdzielacza z zaworami regulacyjnymi.
• Przepłucz obieg wodą pod ciśnieniem.
• Zabezpiecz folią przed wylewką.

Grubość wylewki nad rurami – minimum 45 mm betonu z piaskiem. To chroni przed uszkodzeniami mechanicznymi.

Instalacja CO – strefy rozdzielaczy na parterze

Strefy rozdzielaczy na parterze dzielą instalację na 4-6 obiegów. Umieść rozdzielacz w szafce pod schodami, blisko kotła. Każda strefa obsługuje salon, kuchnię i korytarz – po 80 m rur na pętlę.

Silnikowe zawory mieszające stabilizują temperaturę 35-45°C. Podłącz pompę obiegową o wydajności 2 m³/h. Reguluj przepływ licznikami na 1,5 l/min na kW mocy.

• Wywierć otwory w szafce na rury.
• Montuj rozdzielacz na szynie DIN.
• Podłącz zasilanie 230V z termostatem pokojowym.
• Testuj balansowanie przepływów.
• Izoluj wszystkie połączenia pianką.

Optymalizacja dla salonu

W salonie strefa z dwiema pętlami równoważy ciepło przy kominku. Ustaw krzywą grzewczą na 40°C.

Instalacja CO – strefy rozdzielaczy na piętrze

Na piętrze rozdzielacz montujesz w łazience technicznej. Dwie strefy: jedna dla sypialni, druga dla łazienek – po 70 m rur. Użyj pompy o 1,5 m³/h, z priorytetem dla podłogówki.

Zawory termostatyczne na każdym wyjściu. Podłącz do głównego kolektora z rurą 25 mm. Ciśnienie statyczne 1,5 bara.

• Zabezpiecz szafkę przed wilgocią.
• Podłącz czujniki temperatury podłogowej.
• Balansuj przepływy manometrem.
• Integruj z systemem sterowania KNX.
• Sprawdź szczelność na sucho.

To zapewnia równomierne grzanie na górze domu.

Instalacja CO – zasilanie grzejników od dołu

Zasilanie grzejników od dołu poprawia konwekcję o 20%. Rura wchodzi pionowo przez podłogę, z zaworem termostatycznym na grzejniku. Użyj złączek mosiężnych z uszczelkami EPDM.

Mocowanie grzejnika na konsole ścienne, z dystansem 3 cm od ściany. Powrót łączy się z rurą podłogową. Testuj obieg gorącą wodą 50°C.

• Wsuń rurę w gniazdo podłogowe.
• Nawierć grzejnik wiertłem 22 mm.
• Zamocuj zawór kątowy.
• Dokręć kluczem dynamometrycznym 20 Nm.
• Sprawdź brak przecieków.
• Dopasuj termostat do strefy.

Taki układ skraca drogę ciepła, oszczędzając energię.

Instalacja CO – prace przed otynkowanie ścian

Przed otynkowniem sprawdź wszystkie połączenia rur i grzejników. Zamontuj szyny pod konsole grzejnikowe na ścianach. Izoluj wystające końce rur otulinką 10 mm.

Oczyść otwory w podłodze, zabezpieczając je taśmą. Podłącz próbnie pompę, obserwując ciśnienie. Zrób zdjęcia dla dokumentacji.

• Wypełnij formularz odbioru pośredniego.
• Napraw drobne nieszczelności.
• Oznacz strefy taśmą kolorystyczną.
• Usuń tymczasowe zatyczki.
• Przygotuj ściany pod tynk.

To etap, gdzie łapiesz błędy na czas.
