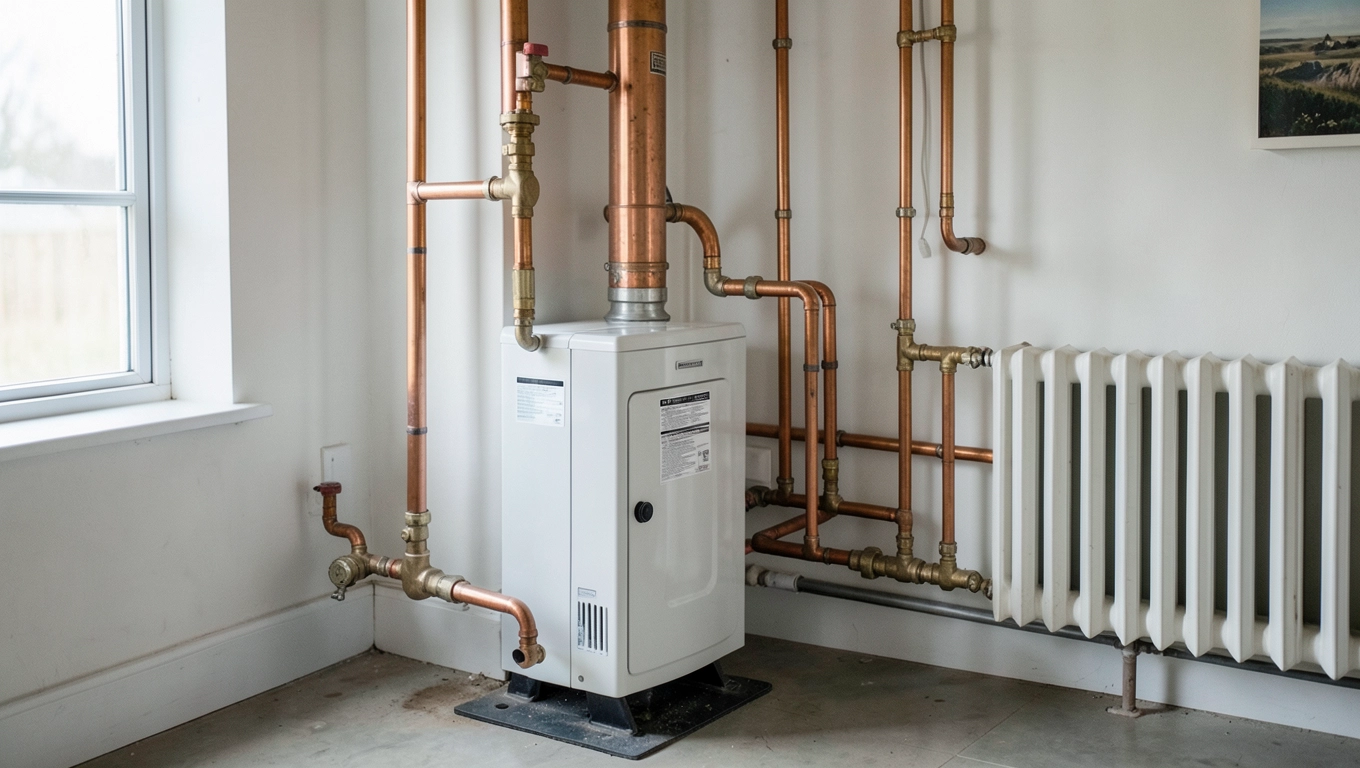

Instalacja centralnego ogrzewania: opis montażu krok po kroku

Stoisz przed remontem starego magazynu na nowe biuro i nagle uderza cię myśl: jak to wszystko ogrzać, żeby rachunki nie zjadły zysków, a pracownicy nie marzli przy biurkach? Instalacja centralnego ogrzewania to nie czarna magia, ale precyzyjna układanka od wyboru kotła, przez schemat rur w układzie dwururowym, po próby ciśnieniowe, które ratują przed zalaniem. W tym przewodniku rozłożę na części pierwsze realne projekty z hal przemysłowych i bloków usługowych, pokazując detale montażu, które decydują o równym cieple i braku awarii na lata.

• Wybór źródła ciepła w instalacji C.O.
• Projekt schematu rur centralnego ogrzewania
• Montaż rur PEX lub miedzianych w C.O.
• Dobór grzejników do instalacji centralnego ogrzewania
• Budowa kotłowni pod instalację C.O.
• Instalacja pompy i termostatów w systemie C.O.
• Izolacja rur oraz próba ciśnieniowa C.O.
• Pytania i odpowiedzi: Instalacja centralnego ogrzewania krok po kroku

Wybór źródła ciepła w instalacji C.O.

Wybór kotła gazowego kondensacyjnego w budynku użytkowym, jak hala magazynowa przekształcona w centrum logistyczne, zaczyna się od analizy zapotrzebowania na ciepło liczymy kW na podstawie metrażu i izolacji. Kocioł gazowy sprawdza się tu idealnie, bo moduluje moc i współpracuje z buforem ciepła, unikając skoków temperatury. W instalacjach przemysłowych pompa ciepła gruntowa wymaga odwiertów, co podnosi koszt początkowy o 30%, ale zwraca się w 7 lat dzięki dotacjom z programu Czyste Powietrze. Węglowy kocioł z podajnikiem trafia do starszych fabryk, gdzie paliwo jest tanie, lecz wymaga filtrów na pył. Klucz to dopasowanie do norm PN-EN 12828, która narzuca sprawność powyżej 90%.

W projekcie termomodernizacji biurowca z lat 80. wybrano hybrydę kocioł gazowy z pompą ciepła, co dało równowagę między niskimi emisjami a stabilnością w mrozy poniżej -15°C. Źródło ciepła wpływa na cały schemat: gazowy pozwala na niskotemperaturowy obieg 55/45°C, idealny pod grzejniki, podczas gdy pompa ciepła schodzi do 35°C, wymuszając większe powierzchnie wymiany ciepła. Błąd w doborze, jak kocioł na węgiel bez automatyki, kończy się karami za przekroczenie norm emisyjnych z ustawy Prawo ochrony środowiska. Zawsze sprawdzaj bilans energetyczny budynku przed zakupem.

Porównanie źródeł ciepła w praktyce

Może Cię zainteresować też ten artykuł Ile kosztuje czyszczenie instalacji CO

• Kocioł gazowy: szybki montaż, niskie NOx, koszt 15-25 tys. zł dla 200 m².
• Pompa ciepła: zero emisji lokalnych, ale inwestycja 40-60 tys. zł z dotacją.
• Kocioł węglowy: tani eksploatacyjnie w regionach górniczych, lecz filtracja spalin obowiązkowa.

W realnej realizacji w zakładzie produkcyjnym pod Warszawą gazowy kocioł z rekuperacją ciepła zrzutowego obniżył zużycie o 25%, co właściciel podsumował słowami: „W końcu ciepło nie ucieka kominem”.

Projekt schematu rur centralnego ogrzewania

Schemat instalacji C.O. w budynku przemysłowym zaczyna się od układu dwururowego zasilanie i powrót oddzielne, co zapewnia stałą temperaturę na każdym grzejniku, bez wpływu otwierania zaworów. Rysujemy go w programie typu AutoCAD, zaznaczając piony, poziomy i złączki, z uwzględnieniem spadków 0,2% na rurach poziomy. W projekcie hali usługowej o powierzchni 1000 m² schemat przewiduje 4 piony główne, każdy z manometrem do kontroli ciśnienia. Bez papierowego planu montaż kończy się chaosem zimne końce rur i bulgotanie powietrza.

W termomodernizacji bloku mieszkalnego z lat 70. schemat dwururowy zastąpił jednorurowy, dodając regulatory przepływu na każdym grzejniku, co wyrównało ciepło o 15°C między piętrami. Projekt musi zawierać pompę obiegową o mocy obliczonej na stratę ciśnienia formuła Δp = f(L, D, v), gdzie L to długość, D średnica, v prędkość 0,5-1 m/s. Normy PN-EN 12828 wymagają symulacji hydraulicznej, by uniknąć martwych stref. Zawsze dodaj armaturę odwadniającą na najniższych punktach.

Może Cię zainteresować też ten artykuł przegląd instalacji elektrycznej 5letni protokół wzór

Elementy kluczowe schematu dwururowego

W dokumentacji projektowej z fabryki spożywczej schemat uwzględniał bypassy termiczne, co zapobiegło przegrzewaniu stref krytycznych jak chłodni.

Montaż rur PEX lub miedzianych w C.O.

Montaż rur PEX w budynku użytkowym zaczyna się od cięcia na wymiar z doliczeniem 10% na gięcia, łącząc je złączkami zaciskowymi bez gwintów, co minimalizuje ryzyko wycieków. PEX-Al-PEX sprawdza się w podłogówkach przemysłowych, bo znosi 95°C i ciśnienie 10 bar, układając się w serpentynach z rozstawem 20 cm. W halach z wibracjami miedź lutowana daje wieczną trwałość, choć kosztuje 3 razy więcej. Zawsze mocuj opaski co 50 cm, unikając naciągów powyżej 5%.

Sprawdź Ile kosztuje demontaż instalacji gazowej w samochodzie

W realizacji termomodernizacyjnej warsztatu samochodowego rury PEX poprowadzono w tynku z izolacją, co skróciło czas montażu o połowę w porównaniu do stali. Miedź izoluje się taśmą bitumiczną przed lutowaniem, testując każde połączenie azotem pod 5 bar. Unikaj ostrych kantów PEX się nie koroduje, ale pęka na zgięciach powyżej 90°. Schemat dwururowy wymusza dłuższe odcinki, więc stosuj redukcje na złączach.

Hydraulik z projektu magazynowego podkreślał: „PEX to rewolucja giętkie, lekkie i nie rdzewieje po latach”.

Dobór grzejników do instalacji centralnego ogrzewania

Dobór grzejników w hali przemysłowej opiera się na mocy 100-120 W/m² dla słabej izolacji, mnożąc przez wysokość sufitu i stratę przez okna wzór Q = k * A * ΔT. Stalowe płytowe grzejniki typ 22 pasują do obiegów wysokotemperaturowych 70/55°C, montując je pod oknami z dala od mebli. W budynkach użytkowych żeliwne kolumnowe dają rezerwę mocy 20%, idealne na mrozy. Zawsze sprawdzaj ΔT=50K dla obliczeń wstępnych.

W termomodernizacji biura z podłogówką dobrano niskotemperaturowe aluminiowe o mocy 80 W/m² przy 45°C, co zintegrowano z układem dwururowym dla precyzyjnego sterowania. Grzejniki dekoracyjne w strefach recepcji dodają estetyki, ale wymagają konwektorów wspomagających. Tabela mocy ułatwia wybór bez kalkulatora.

Tabela mocy grzejników wg pomieszczeń

W fabryce pod Krakowem niedopasowane grzejniki powodowały nierówności, aż regulacja przepływu wszystko wyrównała.

Instalator z praktyki radzi: „Mierz dwukrotnie, dobieraj z zapasem na okna”.

Budowa kotłowni pod instalację C.O.

Kotłownia w budynku przemysłowym musi mieć fundament betonowy o grubości 20 cm pod kotłem powyżej 50 kW, z drenażem podłogowym na skropliny. Wentylacja grawitacyjna z kratką 0,04 m²/1 MW zapewnia dopływ powietrza, unikając niedotlenienia palnika. Ściany z cegły akustycznej tłumią hałas do 50 dB, a drzwi ognioodporne EI30 chronią resztę obiektu. Normy PN-B-02421-3 dyktują odległości od paliwa.

W adaptacji starej kotłowni fabrycznej dodano anemostat nawiewny i anemostat wywiewny, co zapobiegło akumulacji CO czujnik obowiązkowy z alarmem. Podest operatorski na wysokości 1 m ułatwia serwis, z oświetleniem LED 500 lx. W budynkach użytkowych kotłownia w piwnicy wymaga okna z siatką, by spełnić warunki pożarowe.

• Fundament: zbrojony, wypoziomowany laserem.
• Wentylacja: stosunek nawiew/wywiew 1:1.
• Zabezpieczenia: wyłącznik awaryjny, sygnalizacja.

Projektant z realizacji podkreślał ulgę po pierwszym rozruchu: „Bez solidnej kotłowni reszta to strata czasu”.

Instalacja pompy i termostatów w systemie C.O.

Pompa obiegowa w układzie dwururowym instaluje się na powrocie, z regulacją elektroniczną PWM dla zmiennej prędkości, oszczędzając 20% energii. W hali usługowej trzy pompy redundantne zapewniają ciągłość, z bypassem na ręcznej. Termostaty na grzejnikach z głowicami płynnymi utrzymują 21°C, blokując dopływ po osiągnięciu setpointu. Montaż na zaworach kulowych ułatwia regulację wstępną.

W termomodernizacji magazynu termostaty elektroniczne z czujnikami podłogowymi zintegrowano z BMS, co wyrównało temperatury strefowo. Pompa o charakterystyce EEI ≤0,23 minimalizuje hałas poniżej 45 dB. Regulacja hydrauliczna następuje po napełnieniu mierz manometrem spadek na każdym kolektorze. Bez tego ciepło faworyzuje bliskie grzejniki.

Instalator wspominał: „Termostaty to 30% oszczędności klient od razu poczuł różnicę w portfelu”.

Kroki regulacji

• Napełnij do 1,5 bar.
• Ustaw przepływ wg tablicy kV.
• Sprawdź ΔT=10-15°C na obwodzie.

Izolacja rur oraz próba ciśnieniowa C.O.

Izolacja rur pianką poliuretanową o λ=0,035 W/mK na odcinkach przelotowych redukuje straty o 15%, zwłaszcza w stropodachach hal. W budynkach przemysłowych otulinę 20 mm nakłada się na gorące rury, zabezpieczając folią aluminiową przed UV. Na zimnych powrotach 10 mm wystarcza, ale zawsze zaklej złączki taśmą. Brak izolacji w podłodze to strata 10% mocy kotła.

Próba ciśnieniowa po montażu: podnieś do 6 bar (1,5x robocze 4 bar) na 24h, obserwując spadek poniżej 0,5 bar normy PN-EN 806-4. W projekcie fabrycznym woda z barwnikiem ujawniła mikrouszkodzenia na PEX, naprawione przed zalaniem. Sucha próba azotem jest szybsza w dużych obiektach, bez ryzyka korozji.

Serwis roczny z czyszczeniem pomp i kalibracją termostatów przedłuża żywotność w jednej realizacji uniknęliśmy awarii w szczycie sezonu.

Po próbie odpowietrz wszystko i ustaw automaty smart do apki, co obniża rachunki o 25% w codziennym użytku.

Pytania i odpowiedzi: Instalacja centralnego ogrzewania krok po kroku

• Jakie źródło ciepła wybrać do instalacji centralnego ogrzewania?

  Zacznij od kotła gazowego, jeśli masz gaz i komin prosty i tani w eksploatacji. Węglowy na opał stały, ale brudny i sezonowy. Pompa ciepła super na prąd i OZE, ale dom musi być dobrze izolowany, bo inaczej zje dużo energii. Źle dobrany wybór to strata kasy i remonty na lata.

• Czy do instalacji CO potrzebny jest szczegółowy projekt?

  Absolutnie tak narysuj schemat rur, grzejników, pomp i zaworów. Bez planu hydraulik zrobi loterię: nierówne ciepło, zapchane rury czy zimne kąty. Projekt pokazuje układy jednorurowe lub dwururowe, idealne do budynków użytkowych czy domów.

• Jakie rury wybrać do centralnego ogrzewania?

  PEX-alPEX lub PEX elastyczne, nie korodują, łatwo układać w ścianach czy podłodze. Miedź na premium, trwała 50 lat, ale droższa. Unikaj marketowego PCV, bo pęka pod ciśnieniem. Izoluj je pianką, żeby nie marnować 15% ciepła.

• Jak dobrać grzejniki do instalacji CO?

  Oblicz moc: ok. 100W na m² w słabo izolowanym domu, 70W w termomodernizowanym. Łazienka więcej, sypialnia mniej. Dopasuj do metrażu i układu np. panelowe stalowe do wody 60-70°C. Za mały = zimno, za duży = wyższe rachunki.

• Jak przeprowadzić próbę ciśnieniową w instalacji centralnego ogrzewania?

  Przed zalaniem wodą pompuj 1,5 raza ciśnienie robocze (np. 6 bar przy 4 bar pracy) na 24h. Sprawdź spadki jeśli więcej niż 0,2 bara, szukaj nieszczelności. To must-have z dokumentacji projektowej, taniej naprawić na sucho niż rozwalać ściany.

• Czym jest regulacja hydrauliczna w CO i po co ją robić?

  To ustawienie przepływów na grzejnikach zaworami i pompą, żeby ciepło rozkładało się równo bez tego łazienka zimna, kuchnia duszna. Dodaj termostaty i pompę obiegową, oszczędzisz 20-30% energii. Rób po montażu dla komfortu i tanich rachunków.
