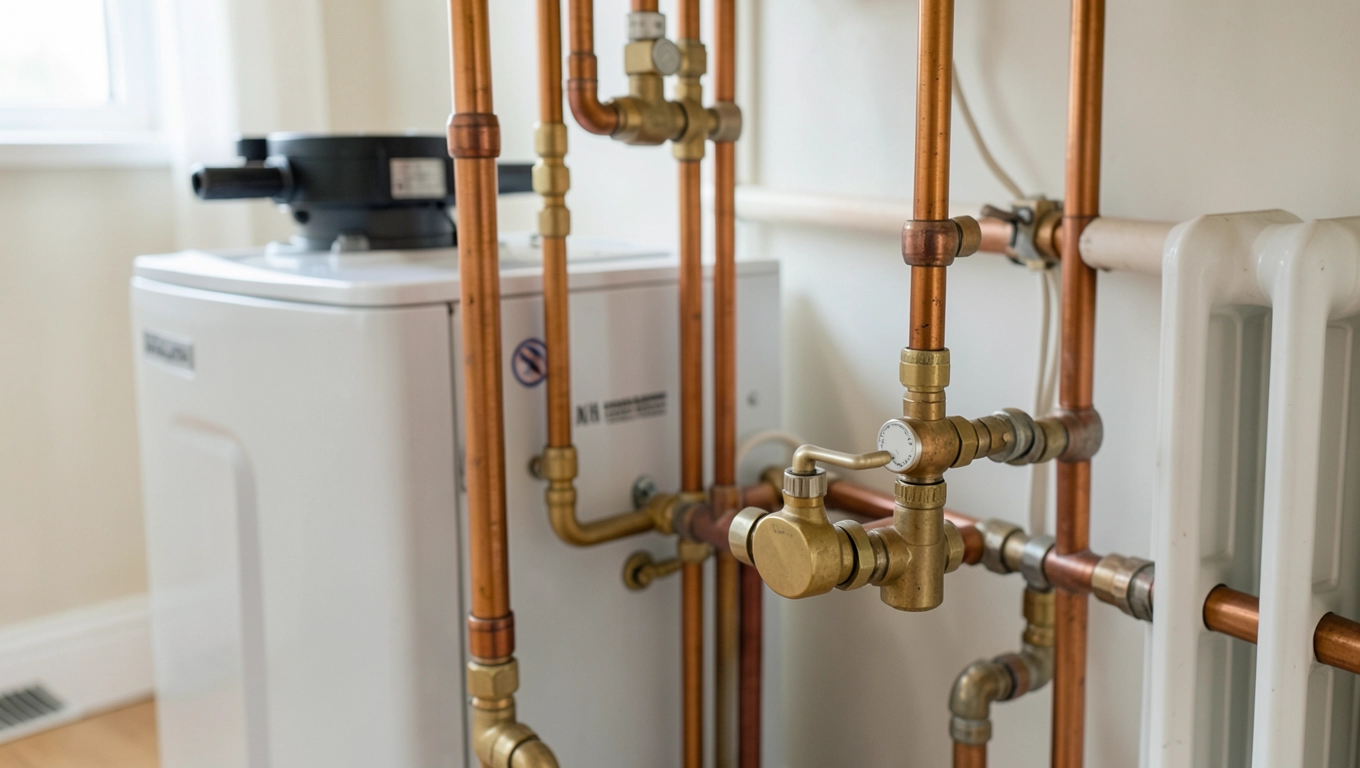

Instalacja centralnego ogrzewania – schematy, koszty i podłączenia, które naprawdę działają

Dwa identyczne domy, ta sama powierzchnia, ta sama rodzina. Różnica? Jeden właściciel zapłacił za ogrzewanie 4 200 zł przez zimę, drugi 8 900 zł. Nie dlatego, że jeden lubi zimno w sypialni. Po prostu ktoś wybrał schemat podłączenia centralnego ogrzewania dopasowany do budynku, a ktoś inny skopiował projekt sprzed dekady. Ten drugi system działa, grzeje, ale pożera pieniądze przy każdym spadku temperatury poniżej zera. Każdy schemat ma swoją fizykę, swoje ograniczenia i swój rachunek.

• Rodzaje instalacji CO grawitacyjna, pompowa i płaszczyznowa
• 5 sprawdzonych schematów podłączenia centralnego ogrzewania krok po kroku
• Dobór kluczowych elementów pompa, naczynie wzbiorcze, zawory, zasobnik CWU
• 7 grzechów instalatorów i checklista przed uruchomieniem systemu

Rodzaje instalacji CO grawitacyjna, pompowa i płaszczyznowa

Zanim wybierzesz schemat, musisz zrozumieć, czym te trzy typy różnią się od środka. Instalacja grawitacyjna wykorzystuje zjawisko konwekcji naturalnej. Woda gorąca waży mniej niż zimna, więc samo unosi się ku górze, a schłodzona opada do kotła. Brak pompy oznacza brak prądu w obiegu, co kiedyś miało sens. Dziś ten sam brak pompy oznacza średnice rur 1,5-2 cale, ograniczenie do 25 m długości obiegu i konieczność zachowania minimum 2 m różnicy wysokości między kotłem a najwyższym grzejnikiem.

Instalacja pompowa wymusza obieg za pomocą pompy obiegowej. Dzięki temu można stosować rury 16-32 mm, projektować obwody o dowolnej długości i układać rury w podłodze bez sztywnych wymagań wysokościowych. System otwarty ma naczynie wzbiorcze na najwyższym punkcie instalacji, kontakt z powietrzem atmosferycznym i ciśnienie robocze około 0,5-1 bar. System zamknięty wykorzystuje membranowe naczynie wzbiorcze, ciśnienie 1,5-2 bar i nie ma kontaktu wody z tlenem, co znacząco spowalnia korozję.

Instalacja płaszczyznowa to ogrzewanie podłogowe, ścienne lub sufitowe, gdzie czynnikiem grzejnym jest cała powierzchnia, nie pojedynczy kaloryfer. Rury PEX lub PE-RT II o średnicy 16-20 mm zatapia się w wylewce lub montuje w systemie suchym na ścianie. Temperatura zasilania rzadko przekracza 35-45°C, a rozkład ciepła zbliża się do ideału: ciepło od dołu, chłodniej przy głowie. Minus? Duża bezwładność. Wyłączenie ogrzewania podłogowego o godzinę nie schłodzi domu natychmiast.

5 sprawdzonych schematów podłączenia centralnego ogrzewania krok po kroku

Schemat 1: Tradycyjna instalacja grzejnikowa z rozdziałem dolnym

Kocioł zasilany jest rurą idącą w posadzce lub po ścianie do rozdzielacza na parterze. Rozdzielacz dzieli czynnik na poszczególne obwody grzejnikowe, każdy z własnym zaworem termostatycznym. Zawór zwrotny na każdym obiegu zapobiega przepływom grawitacyjnym między grzejnikami, gdy pompa jest wyłączona. Powrót gromadzi się w drugim rozdzielaczu i trafia z powrotem do kotła.

Ten układ sprawdza się w domach 80-150 m² z 6-10 grzejnikami. Średnice zasilania i powrotu to 22-28 mm, a odgałęzienia do grzejników 16 mm. Koszt materiałów waha się od 6 500 do 11 000 zł, robocizna dolicza 4 000-7 000 zł. Najczęstszy błąd? Brak zaworów regulacyjnych na każdym grzejniku, przez co pokoje na końcu obwodu pozostają chłodne, a te przy kotle przegrzewa się non stop.

Schemat 2: Instalacja z zasobnikiem ciepłej wody użytkowej

Kocioł zasila dwie niezależne strony: obieg grzewczy przez zawór trójdrożny lub pompę ładującą oraz wężownicę zasobnika CWU o pojemności 150-300 litrów. Gdy zawór termostatyczny na zasobniku wykryje spadek temperatury poniżej nastawionej (zwykle 45-55°C), priorytet przełącza się na ładowanie c.w.u. Po jego zakończeniu wraca ogrzewanie.

W domu 120 m² dla czteroosobowej rodziny taki schemat kosztuje 12 000-18 000 zł z zasobnikiem. Kluczowy parametr: moc wężownicy zasobnika musi pokryć zapotrzebowanie na c.w.u. W praktyce oznacza to wężownicę o powierzchni 1,2-1,8 m² przy kotle gazowym. Błąd montażowy? Brak zaworu mieszającego na zasilaniu c.w.u., przez co do kranu leci woda 70°C, grożąc poparzeniem.

Schemat 3: Podłogówka połączona z grzejnikami

To rozwiązanie hybrydowe, coraz popularniejsze w Polsce. Obieg podłogowy pracuje na niskiej temperaturze zasilania (35°C), grzejnikowy na wyższej (55-65°C). Rozdziela je sprzęgło hydrauliczne lub zawór mieszający trójdrożny z siłownikiem. Sterownik kotła lub automatyka pogodowa utrzymuje zasilanie podłogówki na stałej, bezpiecznej temperaturze niezależnie od temperatury zewnętrznej.

Koszt takiego systemu rośnie o 20-35% w stosunku do samej podłogówki lub samych grzejników, ale rachunki za gaz spadają o 15-25%. Dlaczego? Bo podłogówka ogrzewa dom przy niższej temperaturze czynnika, co podnosi sprawność kondensacyjnego kotła gazowego o 8-12 punktów procentowych. Najczęstszy błąd? Bezpośrednie podłączenie podłogówki do kotła bez zaworu mieszającego. Efekt: wylewka przekracza 45°C, kurz unosi się z podłogi, a domownicy mają nogi jak pieczone.

Schemat 4: Rozdział górny z rozdzielaczem na poddaszu

Sprawdza się w domach z użytkowym poddaszem, gdzie grzejniki na piętrze wymagają krótkich, symetrycznych odejść. Główna rura zasilająca (28-35 mm) wchodzi na górę, rozdzielacz rozdziela czynnik na poszczególne grzejniki, drugi rozdzielacz zbiera powrót i prowadzi go do kotła w dół. Pompa umieszczona jest na powrocie, co chroni ją przed kontaktem z najgorętszą wodą i wydłuża żywotność o 30-40%.

Koszt materiałów: 8 000-13 000 zł, robocizna 5 000-8 000 zł. W domu 140 m² taki schemat zapewnia najbardziej równomierny rozkład temperatur. Problem pojawia się, gdy instalator nie zaizolował rury w nieogrzewanym strychu. Straty ciepła potrafią zjeść 8-15% energii kotła, a właściciel dowiaduje się o tym dopiero po pierwszym sezonie grzewczym.

Schemat 5: Centralne ogrzewanie z pompą ciepła i buforem

Pompa ciepła potrzebuje dużego bufora ciepła (300-500 litrów), który wyrównuje cykle pracy sprężarki i oddaje ciepło do instalacji w sposób ciągły. Bufor posiada kilka króćców: zasilanie z pompy, powrót do pompy, zasilanie do rozdzielacza podłogowego, zasilanie do obiegu grzejnikowego przez zawór mieszający. Automatyka pompy steruje temperaturą bufora w zależności od krzywej grzewczej i temperatury zewnętrznej.

To schemat dla domów pasywnych i energooszczędnych o zapotrzebowaniu 40-60 W/m². Koszt samego bufora to 2 500-4 500 zł, ale w połączeniu z pompą ciepła 9-12 kW całkowity koszt systemu rośnie do 45 000-65 000 zł. Fotowoltaika 6-10 kWp obniża koszt eksploatacji do poziomu 2 500-4 000 zł rocznie, czyli trzy razy mniej niż kocioł gazowy w analogicznym domu. Błąd krytyczny? Pominięcie bufora. Pompa ciepła bez akumulatora ciepła włącza się i wyłącza co 8-15 minut, zużywając sprężarkę w ciągu 5-7 lat zamiast 18-22.

Dobór kluczowych elementów pompa, naczynie wzbiorcze, zawory, zasobnik CWU

Pompa obiegowa to serce każdej instalacji pompowej. Energooszczędna pompa z elektroniczną regulacją obrotów (klasa A) pobiera 5-45 W zamiast 80-120 W tradycyjnej. Dla domu 120 m² wystarczy pompa o wydatku 2-3 m³/h przy podnoszeniu 4-6 m słupa wody. Dobór na oko to plajta po 4-5 sezonach, gdy łożyska zaczynają hałasować.

Naczynie wzbiorcze kompensuje przyrost objętości wody podczas grzania (woda zwiększa objętość o 4,5% przy wzroście z 10°C do 90°C). W instalacji zamkniętej stosuje się naczynie membranowe o pojemności 18-35 litrów, dobierane do objętości wody w instalacji. Wzór uproszczony: pojemność naczynia = 0,05 × objętość wody w układzie. Dom 120 m² ma około 150-200 litrów wody, więc naczynie 8-10 litrów wystarczy, ale praktyce dobiera się większe, 18-25 litrów, dla bezpieczeństwa.

Zawór trójdrożny mieszający steruje temperaturą zasilania obiegu podłogowego lub grzejnikowego, mieszając gorącą wodę z kotła z chłodniejszą wodą z powrotu. Siłownik termoelektryczny lub sterowany automatyką budynku utrzymuje temperaturę zasilania z dokładnością ±2°C. Zawory termostatyczne na grzejnikach regulują przepływ lokalnie, ale bez zaworu mieszającego cały system działa w jednej temperaturze, co uniemożliwia efektywną współpracę podłogówki z grzejnikami.

Zasobnik ciepłej wody użytkowej o pojemności 150-300 litrów dobiera się na podstawie krzywej zużycia. Czteroosobowa rodzina zużywa średnio 80-120 litrów c.w.u. dziennie na osobę, co daje zapotrzebowanie 320-480 litrów. Zasobnik 200-250 litrów zaspokaja szczyt poranny i wieczorny, podgrzewając wodę w międzyczasie. Wężownica powinna mieć moc 18-24 kW, by załadować zasobnik w 25-35 minut.

7 grzechów instalatorów i checklista przed uruchomieniem systemu

Pierwszy grzech: niedopasowane średnice rur. Instalator prowadzi cały dom rurą 16 mm, bo tak było w projekcie sprzed 15 lat. Efekt? Opory hydrauliczne rosną, pompa nie wyrabia, końcowe grzejniki ledwo ciepłe. Rozwiązanie: zasilanie i powrót 22-28 mm, odgałęzienia 16 mm, średnica dobrana na podstawie obliczeń strat ciśnienia.

Drugi grzech: brak naczynia wzbiorczego lub zbyt małe. Woda nie ma gdzie się rozszerzać, zawór bezpieczeństwa otwiera się przy każdym uruchomieniu kotła, a z instalacji kapie do kotłowni. Norma PN-EN 12828 jasno określa minimalną pojemność naczynia w stosunku do objętości wody.

Trzeci grzech: podłączenie podłogówki bez zaworu mieszającego. Efekt opisany wyżej: wylewka gorąca, kurz, niezdrowy mikroklimat. Czwarta plaga to brak odpowietrzników automatycznych na najwyższych punktach instalacji. Powietrze gromadzi się, blokuje przepływ, grzejniki szumią i nie grzeją.

Piąty grzech: brak próby ciśnieniowej przed uruchomieniem. Instalacja powinna być poddana ciśnieniu 1,5 × ciśnienie robocze przez minimum 30 minut bez spadku. Bez tego ryzyko wycieku w pierwszych tygodniach eksploatacji rośnie pięciokrotnie. Szósty grzech: brak izolacji rur w stropie, ścianie, garażu. Straty ciepła sięgają 8-15% energii.

Siódmy grzech: samowolne zmiany w projekcie. Inwestor mówi „daj mi tu dodatkowy grzejnik", instalator dokłada bez przeliczenia mocy kotła. Po sezonie kocioł nie daje rady, dom ma 19°C zamiast 22°C, rachunki rosną. Każda zmiana musi być poprzedzona ponownym obliczeniem zapotrzebowania cieplnego.

Checklista przed uruchomieniem systemu:
1. Projekt instalacji zatwierdzony przez uprawnionego projektanta
2. Obliczenie zapotrzebowania cieplnego każdego pomieszczenia
3. Dobór mocy kotła lub pompy ciepła z zapasem 10-15%
4. Dobór średnic rur na podstawie oporów hydraulicznych
5. Naczynie wzbiorcze dobrane do objętości wody
6. Zawory odpowietrzające na każdym pionie i grzejniku
7. Próba ciśnieniowa 1,5 × ciśnienie robocze przez 30 minut
8. Izolacja rur w stropie, ścianie zewnętrznej, garażu
9. Regulacja zaworów termostatycznych i równoważenie hydrauliczne
10. Dokumentacja powykonawcza z naniesionymi zmianami
11. Zgodność z Warunkami Technicznymi 2021 (Dz.U. 2022 poz. 1225)
12. Protokół uruchomienia podpisany przez instalatora z uprawnieniami

OSTRZEŻENIE: Błędy wymienione powyżej powodują utratę gwarancji kotła. Większość producentów kotłów gazowych i pomp ciepła wymaga, by instalację wykonał instalator z odpowiednimi uprawnieniami SEP i potwierdził rozruch wpisem do karty gwarancyjnej. Samowolny montaż bez uprawnień to utrata gwarancji nawet do 7 lat.

Integracja z fotowoltaiką i smart home

Nowoczesna instalacja centralnego ogrzewania nie działa w próżni. Sterownik kotła lub pompy ciepła komunikuje się z inwerterem fotowoltaicznym przez protokół Modbus lub EEBus, uruchamiając grzanie w godzinach nadprodukcji energii. Zawory termostatyczne z głowicami Zigbee raportują temperaturę pokojową do centrali smart home, która optymalizuje pracę systemu na podstawie prognozy pogody, obecności domowników i taryfy dynamicznej energii.

W domu z pompą ciepła i fotowoltaiką 10 kWp sterownik pogodowy obniża temperaturę zasilania o 1°C na każdy wzrost temperatury zewnętrznej o 2°C. Efekt? Roczne zużycie energii spada o 12-18% w stosunku do instalacji bez automatyki pogodowej. Koszt takiego sterowania to 2 500-5 500 zł, a zwrot z inwestycji 3-5 lat.

Sezonowość wyboru wiosna, zima, lato

Podłogówka sprawdza się w sezonie przejściowym (wiosna, jesień), gdy temperatura zewnętrzna wynosi 5-15°C. Grzejniki przejmują rolę w mroźne dni, gdy temperatura spada poniżej zera. Latem instalacja centralnego ogrzewania przechodzi w tryb c.w.u., kocioł pracuje tylko na podgrzewanie wody użytkowej, a pompa obiegowa wyłącza się na obiegach grzewczych. Dobrze zaprojektowany system uwzględnia ten cykl, stosując automatyczne zawory przełączające.

Wybór schematu podłączenia centralnego ogrzewania to decyzja na dwie-trzy dekady. Pomyłka kosztuje nie tylko pieniądze przy montażu, ale też tysiące złotych strat w każdym sezonie grzewczym. Dobrze dobrany schemat, wykonany przez instalatora z uprawnieniami, zwraca się w ciągu 4-6 lat samej eksploatacji w porównaniu z przypadkowym projektem.

Źródła danych: norma PN-EN 12828 (instalacje grzewcze w budynkach), Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225), Dyrektywa ErP 2009/125/WE (wymagania ekoprojektu), dane rynkowe z raportów Instytutu Energetyki Odnawialnej oraz materiałów Polskiego Zrzeszenia Inżynierów i Techników Sanitarnych.
