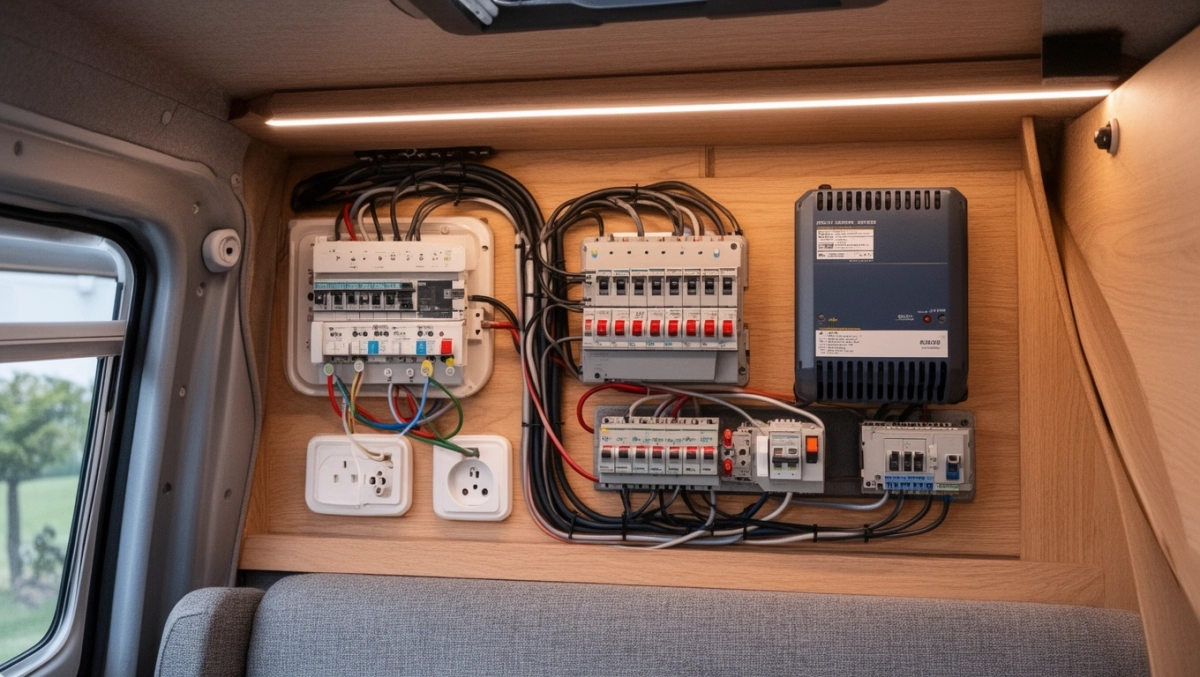

Instalacja 230V w kamperze: kompletny przewodnik dla majsterkowiczów

Schemat instalacji elektrycznej kampera: co zasila 230V, a co 12V

Każdy kamper ma dwa osobne obiegi prądu, które współpracują ze sobą, lecz rządzą się odmiennymi prawami. Pierwszy 12V zasila wszystko, co działa na prąd stały: oświetlenie LED, pompę wody, lodówkę kompresorową, wentylatory i gniazda USB. Drugi 230V oddaje do dyspozycji pełnowartościowe napięcie sinusoidalne, identyczne jak w domu. Wspólny mianownik stanowi akumulator pokładowy, który magazynuje energię i oddaje ją przetwornicy napięcia.

• Schemat instalacji elektrycznej kampera: co zasila 230V, a co 12V
• Zabezpieczenia 230V w kamperze: RCD, wyłącznik nadprądowy i rozdzielnica
• Przetwornica napięcia 12V 230V do kampera: czysta sinusoida czy modyfikowana
• Przewody i przekroje w instalacji 230V kampera: tabela, kolory, bezpieczniki
• Kiedy wezwać elektryka z uprawnieniami

Zanim zaczniesz skręcać cokolwiek z miedzi, narysuj schemat blokowy na kartce A3. To nie fanaberia brak szkicu kosztuje najczęściej spalony regulator albo przewód, który stopi się w ściance przy pierwszym większym obciążeniu. Najprostszy schemat obejmuje trzy gałęzie ładowania (panel solarny przez MPPT, alternator przez izolator lub DC-DC, sieć kempingową przez prostownik) oraz dwie gałęzie odbioru (obwód 12V z bezpiecznikami, obwód 230V za RCD i wyłącznikiem nadprądowym).

Przyjmij za punkt wyjścia realne zapotrzebowanie na energię, nie życzeniowe. Lodówka kompresorowa 45 W pracująca 12 godzin na dobę pobiera 540 Wh. Oświetlenie LED 3 W przy 5 godzinach 15 Wh. Pompa wody 30 W przy 15 minutach 7,5 Wh. Ładowarka laptopa 65 W przy 3 godzinach 195 Wh. Telefony, tablet, aparat łącznie około 30 Wh. Suma: około 790 Wh dziennie, a po przeliczeniu na akumulator 12 V daje to 66 Ah czystego zapasu. Z marginesem 30% bezpieczeństwa wskazanym przez producentów ogniw litowych potrzebujesz więc magazyn o pojemności realnej 86 Ah.

Osobna kwestia to wybór topologii 230 V. Najpopularniejsze rozwiązanie w kamperach rekreacyjnych to przetwornica z falą czystą sinusoidalną, podłączona bezpośrednio do akumulatora pokładowego. Alternatywa, czyli gniazdo zasilane wyłącznie z zewnętrznego przyłącza kempingowego, pozwala odciążyć akumulator, lecz wymaga ręcznego przełączania źródeł lub zainstalowania automatu priorytetowego, który odcina przetwornicę w momencie podpięcia do sieci.

Ustawienie ról poszczególnych odbiorników między 12 V a 230 V bywa źródłem oszczędności. Każdy stopień konwersji (12 V → 230 V → 12 V w zasilaczu laptopa) oznacza stratę 10-15%. Lodówka kompresorowa zasilana bezpośrednio z 12 V pobiera prawie dwukrotnie mniej energii netto niż ta sama lodówka wpięta w przetwornicę. Dlatego doświadczeni kamperowicze używają 230 V tylko tam, gdzie to bezwzględnie konieczne: ekspres do kawy, suszarka do włosów, prostownica, ładowarka roweru elektrycznego.

Przepisy polskie traktują instalację 230 V w pojeździe jako urządzenie energetyczne podlegające UDT w przypadku pojazdów z homologacją kamperową oraz przy podłączeniu do sieci publicznej na kempingu. W praktyce, dla pojazdów rekreacyjnych do 3,5 tony, samodzielny montaż obwodów 12 V nie wymaga uprawnień SEP. Instalacja 230V w kamperze podłączana do zewnętrznego źródła zasilania podlega odbiorowi przez uprawnionego elektryka, jeśli przekracza określone parametry. Warto sprawdzić lokalne wymogi UDT przed rozpoczęciem prac.

Podział odbiorników gdzie popłynie 230 V

Odbiór 230 V dzieli się na trzy kategorie. Pierwsza to urządzenia grzewcze o dużym poborze mocy: grzałka bojlera 800-1500 W, kuchenka indukcyjna 1200-2000 W, grzejnik ceramiczny 1500 W. Druga kategoria to ładowarki elektroniki: laptop 65-100 W, dron, akumulatory narzędzi. Trzecia, najbardziej wymagająca pod kątem jakości napięcia, obejmuje sprzęt z silnikami komutatorowymi i precyzyjną elektroniką: ekspresy ciśnieniowe, suszarki, golarki, projektory.

Ładowanie dużych akumulatorów, na przykład roweru elektrycznego 500 Wh, wymaga przetwornicy o mocy ciągłej minimum 800 W. Krótkotrwały szczyt przy starcie ładowarki sięga jednak 1500 W przez kilka sekund to moment, w którym tanie przetwornice z modyfikowaną sinusoidą potrafią się wyłączyć albo, co gorsza, uszkodzić podłączony sprzęt. Planując instalację, zostaw margines mocy dwukrotnie większy niż suma mocy nominalnych odbiorników.

Zabezpieczenia 230V w kamperze: RCD, wyłącznik nadprądowy i rozdzielnica

Ochrona przeciwporażeniowa w pojeździe rekreacyjnym rządzi się twardszymi zasadami niż w domu, ponieważ wilgoć, wibracje i brak uziemienia fundamentowego tworzą środowisko podwyższonego ryzyka. Sercem układu jest wyłącznik różnicowoprądowy (RCD) o czułości 30 mA, który odcina zasilanie w czasie krótszym niż 30 milisekund, gdy wykryje upływ prądu przez ciało użytkownika. Bez tego elementu dotknięcie uszkodzonej obudowy pod napięciem może skończyć się migotaniem komór serca.

Drugim filarem bezpieczeństwa jest wyłącznik nadprądowy, popularnie nazywany bezpiecznikiem automatycznym. Jego zadanie polega na ochronie przewodów przed przegrzaniem w razie zwarcia lub przeciążenia. W kamperze stosuje się najczęściej wyłączniki jednobiegunowe (przebijające fazę) o charakterystyce B dla obwodów oświetleniowych i C dla obwodów z silnikami. Dobór prądu znamionowego opiera się na przekroju przewodu: 1,5 mm² wymaga 10 A, 2,5 mm² 16 A, 4 mm² 25 A, 6 mm² 32 A.

Rozdzielnica stanowi centralny punkt, w którym spotykają się wszystkie obwody 230 V. W pojeździe sprawdzają się małe rozdzielnice modułowe na szynę DIN, mieszczące od 4 do 12 modułów. Montaż odbywa się w suchej, wentylowanej komorze najczęściej pod siedziskiem lub w szafce przy drzwiach wejściowych. Wszystkie połączenia skręcane wykonuje się z zachowaniem momentu obrotowego podanego przez producenta zacisków, ponieważ luźny styk w warunkach wibracji drogowych staje się punktem grzejnym.

Schemat ochrony co przed czym chroni

Przewód ochronny PE (żółto-zielony) w kamperze łączy wszystkie metalowe obudowy urządzeń z bolcem uziemiającym gniazda zewnętrznego CEE. Bez tego połączenia RCD nie wykryje upływu, bo prąd nie zamknie obwodu. W pojeździe bez podpięcia do sieci ziemnej rolę uziemienia przejmuje konstrukcja nadwozia, ale w takim układzie nie wolno eksploatować urządzeń klasy I (tych z bolcem uziemiającym) bez aktywnego źródła 230 V.

Zasada selektywności zabezpieczeń mówi, że najbliżej źródła prądu stawia się zabezpieczenie o najwyższym prądzie znamionowym, a każdy kolejny obwód ma zabezpieczenie niższe. Dzięki temu zwarcie w jednym obwodzie wyłącza tylko ten obwód, a nie całą instalację. W praktyce oznacza to: bezpiecznik główny 16 A lub 20 A na wejściu, a potem 10 A na obwodzie gniazdek salonowych, 6 A na obwodzie ładowarki, 10 A na obwodzie bojlera.

Najczęstsze błędy montażowe

Brak RCD to grzech numer jeden w instalacjach budżetowych, widoczny na wielu zdjęciach publikowanych w grupach kamperowych. Drugie miejsce zajmuje użycie wyłącznika nadprądowego o zbyt wysokim prądzie w stosunku do przekroju przewodu. Trzeci błąd to brak przewodu PE w obwodzie gniazdek, gdzie żyła ochronna jest odcinana przy puszce. Czwarty, wyjątkowo niebezpieczny, to prowadzenie przewodów 230 V razem z kablami sygnałowymi w jednym wiązce, co skutkuje zakłóceniami i punktami grzejnymi.

Przetwornica napięcia 12V 230V do kampera: czysta sinusoida czy modyfikowana

Przetwornica napięcia to serce pokładowego obiegu 230 V, ale różnica między dwoma jej odmianami bywa przykrą niespodzianką dla kupującego. Czysta sinusoida generuje przebieg identyczny z siecią energetyczną: gładką krzywą napięcia, która bez problemu napędza silniki komutatorowe, zasilacze impulsowe i urządzenia z aktywnym PFC. Modyfikowana sinusoida (zwana też schodkową) tnie napięcie na prostokątne bloki, co dla wielu urządzeń oznacza przegrzewanie, buczenie transformatora i szybsze zużycie kondensatorów.

Lodówka kompresorowa zasilana prądem schodkowym będzie pracować, ale jej sprężarka szybciej się zużyje. Ekspres ciśnieniowy z grzałką i pompką rotacyjną może po prostu odmówić współpracy. Ładowarka laptopa z aktywnym PFC będzie się przegrzewać i w końcu spali. Lista urządzeń niezgodnych z modyfikowaną sinusoidą obejmuje też: klimatyzatory dachowe, suszarki, golarki, projektory i każdy sprzęt z silnikiem asynchronicznym.

Moc ciągła a moc szczytowa

Producenci tanich przetwornic kuszą specyfikacją typu 2000 W, która w praktyce oznacza moc szczytową przez kilka sekund, a moc ciągłą rzędu 1000 W. Silnik komutatorowy pobiera przy rozruchu prąd 5-7 razy większy niż podczas pracy ustalonej. Dlatego przetwornica o mocy ciągłej 1000 W obsłuży bezpiecznie urządzenie o mocy nominalnej 500 W, ale nie uruchomi klimatyzatora dachowego 1200 W. Dobór przetwornicy opiera się więc na największym spodziewanym obciążeniu chwilowym, nie na sumie ciągłej.

Sprawność energetyczna przetwornicy wpływa bezpośrednio na pojemność potrzebnego akumulatora. Model z czystą sinusoidą o sprawności 90% pobiera z akumulatora o 10% więcej mocy niż deklaruje na wyjściu. Tani odpowiednik o sprawności 75% marnuje 25% energii na ciepło. Przy pracy klimatyzatora 600 W przez 8 godzin różnica wynosi 80 Ah na akumulatorze 12 V, czyli więcej niż pojemność przeciętnego akumulatora AGM 75 Ah.

Chłodzenie i lokalizacja

Przetwornica emituje ciepło, które trzeba odprowadzić. Montaż w zamkniętej szafce bez wentylacji skraca żywotność kondensatorów elektrolitycznych o połowę. Najlepsze lokalizacje to przestrzeń pod siedziskiem z wyciętym otworem wentylacyjnym lub komora silnika. Przetwornice z wentylatorem wymagają swobodnego przepływu powietrza minimum 10 cm wolnej przestrzeni po obu stronach obudowy.

Przewody i przekroje w instalacji 230V kampera: tabela, kolory, bezpieczniki

Miedź wielodrutowa giętka, nie jednodrutowa sztywna to pierwsza zasada doboru kabla w pojeździe, który wibruje na każdej nierówności drogi. Drut pojedynczy w warunkach drgań pęka w miejscu zagięcia po kilku miesiącach, a ukryte pęknięcie potrafi grzać się tygodniami zanim stopi izolację. Linka klasy 5 lub 6 zachowuje elastyczność i wytrzymuje dziesiątki tysięcy cykli zginania.

Dobór przekroju zależy od trzech zmiennych: natężenia prądu, długości przewodu i dopuszczalnego spadku napięcia. W obwodzie 12 V spadek napięcia jest bardziej dotkliwy niż w 230 V, ponieważ przy tej samej mocy prąd jest osiemnastokrotnie wyższy. Kabel o przekroju 1,5 mm² i długości 5 m pozwala bezpiecznie przesłać 15 A przy spadku napięcia poniżej 10%. Ten sam kabel na 10 m i 15 A da spadek 20%, co skutkuje ściemnieniem LED-ów i wolniejszym ładowaniem przez USB.

Tabela przekrojów przewodów

Kolor izolacji w Polsce i w całej UE reguluje norma PN-EN 60446. Niebieski oznacza przewód neutralny N, brązowy lub czarny fazę L, żółto-zielony ochronny PE. W obwodach 12 V konwencja jest mniej sztywna, ale przyjęło się, że czerwony to plus, a niebieski lub czarny minus. Mieszanie kolorów w jednym obwodzie to przepis na katastrofę serwisową, kiedy trzeba będzie zlokalizować usterkę po zmroku w deszczu.

Bezpieczniki lokalizacja i wartości

Bezpiecznik topikowy lub automatyczny umieszcza się na każdym przewodzie dodatnim, jak najbliżej źródła zasilania. W praktyce oznacza to: jeden bezpiecznik główny 50-100 A tuż przy akumulatorze pokładowym, a potem indywidualne bezpieczniki 5-30 A przy każdym odbiorniku lub grupie odbiorników. Bezpiecznik chroni kabel przed skutkami zwarcia kabel 4 mm² wytrzyma 30 A w trybie ciągłym, ale w razie usterki bezpiecznik musi zadziałać, zanim izolacja się stopi.

Lokalizacja bezpieczników przy akumulatorze bywa problematyczna w kamperach z fabryczną zabudową, gdzie akumulator siedzi pod podłogą lub w schowku bagażowym. Warto wtedy wyprowadzić krótki kabel do skrzynki bezpieczników umieszczonej w łatwo dostępnym miejscu, na przykład przy wejściu do sypialni. Taka skrzynka ułatwia diagnostykę, wymianę i rozbudowę instalacji o kolejne odbiorniki.

Ładowanie z trzech źródeł: panel, alternator, sieć

Nowoczesna instalacja kamperowa pobiera energię z trzech niezależnych źródeł, a każde wymaga innego kontrolera ładowania. Panele fotowoltaiczne pracują z kontrolerem MPPT (Maximum Power Point Tracking), który wyciąga z modułów 15-30% więcej energii niż tani kontroler PWM, szczególnie przy pochmurnej pogodzie. Alternator samochodowy ładuje przez przetwornicę DC-DC, która obniża napięcie 14 V do poziomu optymalnego dla akumulatora litowego i izoluje akumulator rozruchowy od pokładowego. Sieć kempingowa 230 V zasila prostownik (ładowarkę pokładową), który reguluje prąd ładowania w czterech etapach: bulk, absorption, float, storage.

Przetwornica DC-DC stała się w 2024/2025 standardem kamperowym, ponieważ chroni akumulator rozruchowy przed rozładowaniem podczas długiego postoju z włączonymi odbiornikami. Stary izolator przekaźnikowy działał prosto: powyżej 13,5 V na alternatorie łączył oba akumulatory, poniżej rozłączał. Problem polegał na tym, że nowoczesne samochody z inteligentnymi alternatorami rzadko przekraczają 13,5 V, przez co izolator praktycznie nie ładował. DC-DC wymusza ładowanie niezależnie od napięcia alternatora, dostarczając algorytm kompatybilny z akumulatorem litowym.

Akumulatory porównanie trzech technologii

Akumulator litowo-żelazowo-fosforanowy zrewolucjonizował kamperową energetykę dzięki trzem cechom: użytecznej pojemności 95-100% (zamiast 50% w kwasie), wadze trzykrotnie niższej i żywotności pięciokrotnie dłuższej. Wbudowany BMS (Battery Management System) chroni ogniwo przed przeładowaniem, głębokim rozładowaniem i przegrzaniem. Jedyną wadą pozostaje cena wyższa o 3-4 razy w przeliczeniu na amperogodzinę, co rekompensuje się w ciągu 4-5 lat intensywnego użytkowania.

Wzór na minimalną pojemność akumulatora jest prosty: dzienny pobór w Wh dzielisz przez napięcie (12 V), a wynik mnożysz przez 1,3 jako zapas bezpieczeństwa. Dla kampera zużywającego 800 Wh dziennie: 800 ÷ 12 × 1,3 = 87 Ah. Akumulator LiFePO4 100 Ah spełni to wymaganie z nawiązką, podczas gdy AGM 100 Ah odda realnie tylko 50 Ah, co wymusza dwukrotnie większy bank akumulatorów albo codzienne ładowanie.

Oświetlenie LED i gniazda pokładowe

Oświetlenie LED 3000K (barwa ciepła) o poborze 3-5 W na punkt świetlny zastępuje tradycyjną żarówkę 25-40 W, dając oszczędność rzędu 80%. Ściemniacz PWM podłączony do szyny 12 V pozwala regulować jasność płynnie, bez migotania i bez zakłóceń radiowych. Najlepsze efekty dają taśmy LED na profilu aluminiowym z dyfuzorem, które równomiernie oświetlają sufit i eliminują efekt oślepienia w oczy.

Gniazdo zewnętrzne CEE (niebieskie, 230 V, 16 A, 3-pin) stanowi standard przyłączeniowy na kempingach w Europie. Montaż odbywa się w specjalnej puszce bryzgoszczelnej IP44 lub wyższej, z klapką zabezpieczającą przed deszczem. Kabel do gniazda prowadzi się w peszelu lub rurze osłonowej, zabezpieczając przed uszkodzeniami mechanicznymi. Wtyczka po stronie kabla musi mieć taką samą klasę szczelności i być wymieniana co 5 lat, ponieważ styki się zużywają.

Budżet instalacji 2024/2025

Budżet zamyka się w przedziale 5-8 tysięcy złotych, jeśli montujesz samodzielnie. Koszt robocizny w profesjonalnym warsztacie wynosi dodatkowo 1500-2500 zł, co daje całkowity wydatek rzędu 7-10 tysięcy. Tyle kosztuje przyzwoita instalacja, która posłuży 8-10 lat bez poważnych awarii.

Kiedy wezwać elektryka z uprawnieniami

Samodzielny montaż instalacji 12 V w kamperze nie wymaga uprawnień SEP ani odbioru UDT wystarczy podstawowa wiedza z zakresu elektrotechniki i staranność wykonania. Instalacja 230 V podłączana do zewnętrznego źródła zasilania to inna kategoria. W świetle przepisów polskiego prawa energetycznego urządzenia energetyczne zainstalowane w pojeździe i zasilane z sieci publicznej podlegają odbiorowi przez jednostkę dozoru technicznego lub uprawnionego elektryka z SEP powyżej 1 kV.

Granica kompetencji przebiega tam, gdzie zaczyna się odpowiedzialność za bezpieczeństwo osób postronnych i za ubezpieczenie pojazdu. Większość towarzystw ubezpieczeniowych odmówi wypłaty odszkodowania za pożar kampera, jeśli instalacja 230 V została wykonana bez projektu i odbioru. Dlatego dobrym kompromisem jest wykonanie własnoręcznie obwodów 12 V i okablowania 230 V, a końcowy odbiór oraz podpisanie dokumentacji powierzenie uprawnionemu specjaliście.

Skrzynka z narzędziami, lutownica, ściągacz izolacji i miernik cęgowy to podstawowe wyposażenie montera kamperowego. Miernik pozwala zmierzyć pobór prądu każdego urządzenia i zlokalizować nieszczelności w instalacji. Termometr na podczerwień pokaże, czy któryś przewód grzeje się pod obciążeniem. Bez tych przyrządów nawet prosta instalacja staje się loterią.

Checklista przed pierwszym startem

Sprawdź moment dokręcenia wszystkich zacisków akumulatora i przetwornicy. Zmierz napięcie spoczynkowe akumulatora po 12 godzinach bez ładowania powinno wynosić 13,2-13,4 V dla LiFePO4 albo 12,6-12,8 V dla AGM. Przetestuj działanie RCD przyciskiem TEST, który wymusza symulowany upływ. Zmierz rezystancję izolacji przewodów 230 V miernikiem izolacji 500 V wartość powyżej 0,5 MΩ potwierdza dobrą izolację. Sprawdź polaryzację gniazd 230 V miernikiem fazy faza powinna być na prawym bolcu.

Kolejność montażu sprawdza się w praktyce następująco: najpierw akumulator i jego zabezpieczenie główne, potem magistrala 12 V do rozdzielacza, następnie obwody oświetlenia i gniazd 12 V. Po uruchomieniu i przetestowaniu obwodów 12 V przechodzi się do instalacji 230 V: rozdzielnica, RCD, wyłączniki, gniazda. Na końcu podłącza się źródła ładowania: panele, alternator, sieć kempingowa. Taka kolejność minimalizuje ryzyko uszkodzenia komponentu, którego test jeszcze nie nastąpił.

Dane techniczne i ceny podane w artykule oparto na katalogach producentów oraz informacjach dostępnych w 2024 i 2025 roku. Normy odniesienia: PN-EN 1648 (pojazdy rekreacyjne instalacje elektryczne niskonapięciowe 12 V DC), PN-EN 60335-2-29 (bezpieczeństwo urządzeń do ładowania akumulatorów), PN-EN 60446 (identyfikacja przewodów), dyrektywa niskonapięciowa 2014/35/UE. Wymogi prawne dla pojazdów rekreacyjnych podłączanych do sieci publicznej: Urząd Dozoru Technicznego, portal udt.gov.pl. Wymogi dla instalacji fotowoltaicznych: strona Ministerstwa Klimatu i Środowiska, gov.pl/web/klimat.
