Ile volt ma instalacja elektryczna w samochodzie? 12, 400 czy 800?

Standardowa instalacja elektryczna w samochodzie spalinowym pracuje pod napięciem 12 V, a w pojazdach z systemem start-stop coraz częściej 48 V. W pełni elektrycznym aucie obwód trakcyjny działa zwykle pod 400 V, natomiast nowa generacja modeli premium sięga 800 V, a ciężarówki testują nawet 900-1000 V. Ta różnica, pozornie techniczna, przekłada się na realne minuty przy ładowarce, grubość kabli i temperaturę baterii. Im wyższe napięcie, tym mniejszy prąd potrzebny do uzyskania tej samej mocy, a mniejszy prąd oznacza cieńsze przewody i mniejsze straty cieplne. Warto zrozumieć, dlaczego dwa auta w zbliżonej cenie potrafią ładować się w skrajnie różnym czasie.

• 12 V w aucie dlaczego ta instalacja wciąż jest potrzebna
• 400 V czy 800 V w elektryku co naprawdę zmienia napięcie
• Jak napięcie w samochodzie wpływa na czas ładowania i codzienną jazdę
• Checklista przed zakupem elektryka
• Jak wybrać ładowarkę domową do architektury auta

12 V w aucie dlaczego ta instalacja wciąż jest potrzebna

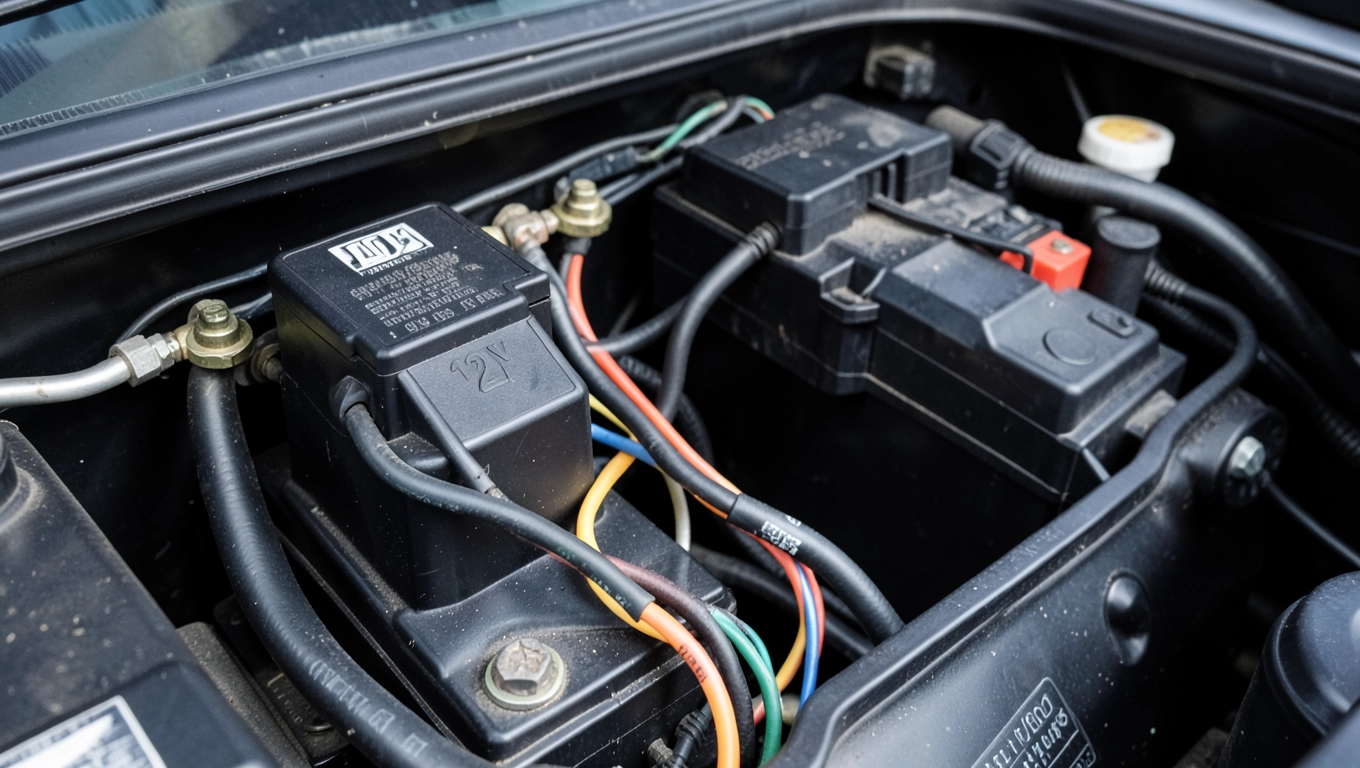

Każdy samochód, także najnowszy elektryk, nosi pod siedzeniem lub pod maską klasyczny akumulator ołowiowy 12 V. Zasilane są z niego światła, wycieraczki, centralny zamek, komputer sterujący, system infotainment oraz większość czujników komfortu. Obwód ten działa niezależnie od baterii trakcyjnej i aktywuje się zaraz po odblokowaniu auta, jeszcze zanim wysokonapięciowy system obudzi się do życia.

Izolacja galwaniczna między obwodem 12 V a obwodem wysokiego napięcia to wymóg bezpieczeństwa zapisany w normie PN-EN 61851 oraz regulaminie EKG ONZ nr 100. Dzięki niej zwarcie w elektronice pokładowej nie pociąga za sobą ryzyka porażenia przy naprawie drobnej usterki. Sterownik wysokiego napięcia zamyka obwód trakcyjny dopiero po wykryciu sygnału z modułu 12 V potwierdzającego gotowość wszystkich systemów.

12 V wciąż zostaje, choć niektórzy producenci eksperymentują z podniesieniem napięcia pomocniczego do 16 V. Wyższe napięcie pozwala ograniczyć prąd w przewodach oświetlenia LED i przetwornicach, a to znowu redukuje grubość wiązek i masę. W pojedynczych modelach z segmentu premium pojawiły się też lokalne magistrale 48 V dla aktywnych zawieszeń i pomp wspomagania, ale rdzeń instalacji pokładowej pozostaje dwunastowoltowy.

Składnik światła, komputer, zamek, infotainment.
Obwód trakcyjny silnik, falownik, bateria wysokiego napięcia, gniazdo ładowania.
Granica obwody rozdzielone przetwornikiem DC/DC i izolacją galwaniczną.

Z punktu widzenia użytkownika najważniejsze jest to, że klasyczny akumulator 12 V nadal może się rozładować. W elektryku awaria modułu sterującego potrafi nawet uniemożliwić uruchomienie wysokonapięciowego systemu, bo bez sygnału z 12 V komputer nie zamknie głównego stycznika. Warto więc sprawdzać napięcie spoczynkowe akumulatora raz na kwartał, podobnie jak w aucie spalinowym.

400 V czy 800 V w elektryku co naprawdę zmienia napięcie

Różnicę między tymi dwiema architekturami najłatwiej zobaczyć na wzorze P = U × I. Moc ładowania, wyrażana w kilowatach, jest iloczynem napięcia i prądu. Jeśli auto pobiera z ładowarki 150 kW przy napięciu 400 V, płynie prąd 375 A. Przy 800 V ten sam efekt osiąga prąd zaledwie 187 A. Mniejszy prąd oznacza cieńsze kable, mniejsze grzanie ogniw i wyższą sprawność całego procesu.

Straty cieplne rosną bowiem z kwadratem prądu (I²R). Przy dwukrotnie niższym natężeniu wydzielanie ciepła w przewodach i złączach spada czterokrotnie. To dlatego architektura 800 V pozwala utrzymać pełną moc ładowania znacznie dłużej niż klasyczne 400 V, gdzie po kilku minutach temperatura ogniw wymusza ograniczenie prądu. Efekt widać gołym okiem na krzywej ładowania: 800 V utrzymuje wysokie kilowaty przez większą część sesji.

Lista modeli z architekturą 400 V obejmuje dziś większość popularnych elektryków. Maksymalna moc ładowania, jaką przyjmują z kolumny CCS o mocy 350 kW, wygląda następująco:

Wbrew marketingowi Tesli szczytowa wartość 250 kW utrzymuje się zwykle krócej niż pięć minut, potem BMS (system zarządzania baterią) obniża prąd, by chronić ogniwa przed przegrzaniem. Dlatego na stacji Ionity auto nominalnie przystosowane do 250 kW potrafi wypadać słabiej niż Hyundai z 800 V i boosterem, który spokojnie pobiera 220 kW przez kilkanaście minut.

Architektura 800 V to nie chwilowa moda. Lista modeli obsługujących tę technologię rośnie z każdym rokiem, a realne moce ładowania prezentują się tak:

Klucz do kompatybilności ze starszymi ładowarkami stanowi booster napięcia, nazywany też przetwornikiem boost. To dodatkowy moduł, który podnosi napięcie z 400 V do 800 V po stronie auta. Dzięki niemu Ioniq 5 czy EV6 ładują się szybko nawet na kolumnach, które wysyłają prąd tylko w standardzie 400 V. Bez boostera auto musiałoby throttlować moc, bo jego falownik został zaprojektowany pod wyższe napięcie.

Wyższa sprawność falownika wynika z mniejszych prądów, które oznaczają niższe straty przełączania w tranzystorach SiC (węglik krzemu). To dlatego architektury 800 V korzystają właśnie z tranzystorów SiC zamiast klasycznych IGBT. Pojedynczy moduł SiC potrafi obsłużyć napięcie do 1200 V, dając zapas potrzebny przy hamowaniu rekuperacyjnym, gdzie napięcie chwilowo rośnie powyżej wartości nominalnej.

Jak napięcie w samochodzie wpływa na czas ładowania i codzienną jazdę

Czas ładowania auta elektrycznego do 80% zależy nie od samej mocy szczytowej stacji, lecz od krzywej mocy w funkcji stanu naładowania (State of Charge). Krzywa ta ma kształt litery L. Rozpoczyna się od wartości szczytowej, utrzymuje plateau przez kilka-kilkanaście minut, a potem opada. Im dłużej auto utrzymuje plateau, tym krótszy czas postoju na stacji. Architektura 800 V wydłuża to plateau, bo mniejszy prąd oznacza wolniejszy przyrost temperatury ogniw.

W praktyce 800 V oznacza realne oszczędności rzędu 10-15 minut na jednym ładowaniu w trasie. Jeśli rocznie pokonujesz 30 tysięcy kilometrów i co tydzień robisz jedną dłuższą trasę z dwoma postojami, różnica sięga kilku godzin rocznie. Dla kogoś, kto ładuje w mieście, różnica jest mniej odczuwalna, bo i tak korzysta z wallboxa 11 kW, gdzie napięcie instalacji nie gra roli. Przy domowym ładowaniu AC liczy się jedynie moc i zgodność z pokładową ładowarką (zwykle 11 lub 22 kW).

Na co dzień kierowca odczuwa różnicę między 400 V a 800 V w jeszcze jednym miejscu: przy intensywnym hamowaniu rekuperacyjnym. Wyższe napięcie pozwala odzyskać więcej energii przy tej samej mocy hamowania, bo akumulator przyjmuje ją szybciej. W jeździe miejskiej z gęstym cyklem hamowania można zyskać dodatkowe 5-8% zasięgu. To tłumaczy, dlaczego auta z 800 V uzyskują lepsze wyniki w testach zużycia energii.

Producenci eksperymentują też z systemami 900-1000 V. W segmencie ciężarówek takie napięcie pozwala zmniejszyć prąd przy ładowaniu megawatowego, a to bezpośrednio obniża koszt stacji i grubość kabli. Prototypy z bateriami 729 kWh zapowiadają zasięg 670 km i ładowanie w pół godziny. Rynek osobowy pójdzie tą ścieżką z opóźnieniem, ale kierunek jest wytyczony.

Checklista przed zakupem elektryka

• Architektura 400 czy 800 V wpływa na realny czas ładowania i dostęp do boostera.
• Realna, nie szczytowa moc ładowania szukaj testów z krzywą mocy, nie tylko nagłówków.
• Krzywa ładowania sprawdź, jak długo auto utrzymuje moc bliską maksimum.
• Kompatybilność z CCS i HPC upewnij się, że auto obsługuje Plug & Charge i ISO 15118.
• Booster napięcia w 800 V ratuje cię na starszych stacjach 400 V.
• Planowana trasa i dostępność ładowarek sprawdź gęstość stacji wzdłuż twoich typowych tras.
• Gwarancja baterii i warunki termiczne szukaj minimum 8 lat lub 160 tys. km.
• Wielkość bagażnika booster i dodatkowy falownik w 800 V zajmują nieco miejsca.

Jak wybrać ładowarkę domową do architektury auta

Wallbox 11 kW to dziś rozsądne minimum dla każdego właściciela EV. Ładowanie z niego trwa od sześciu do ośmiu godzin, co spokojnie pokrywa nocny postój. Moc 22 kW wymaga trójfazowej instalacji i zgłoszenia do operatora sieci, ale skraca czas ładowania o połowę. Warto dopłacić tylko wtedy, gdy masz dużą baterię (powyżej 80 kWh) lub korzystasz z auta na zmianę z domownikami.

Architektura auta nie zwiększa mocy pobieranej z wallboxa. Jeśli twoje auto ma pokładową ładowarkę 11 kW, nawet przy 800 V pobierze maksymalnie 11 kW. Ładowarka domowa nie „widzi" różnicy między 400 a 800 V, bo napięcie na wyjściu wallboxa to zawsze 230 V (faza) lub 400 V (trzy fazy). Liczy się jedynie prąd wyrażony w amperach oraz protokół komunikacji z autem (IEC 61851-1).

W trasie liczy się zupełnie inny sprzęt. Ładowarki HPC (High Power Charging) o mocy 350 kW wymagają chłodzenia kabli cieczą i specjalnego złącza CCS. Samochód z architekturą 800 V pobierze z nich więcej mocy niż 400 V, ale żeby skorzystać z pełni potencjału, auto musi mieć właściwą krzywą ładowania i aktywny booster napięcia. Bez tego ładowarka 350 kW obsłuży twoje auto tak samo jak ta o mocy 150 kW.

Przy domowym ładowaniu zwróć uwagę na długość kabla wallboxa (5-7 metrów), możliwość regulacji prądu (6-16 A) oraz autoryzację RFID lub aplikacją mobilną. Funkcja „load balancing" pozwoli dzielić moc z domową instalacją bez ryzyka wybicia bezpiecznika.

Trudno odpowiedzieć wprost, czy 800 V jest dziś koniecznością. Jeśli ładujesz głównie w domu i rzadko jeździsz dalej niż 200 km, 400 V w zupełności wystarczy. W codziennej eksploatacji nie odczujesz różnicy, bo i tak korzystasz z wallboxa. Przy regularnych podróżach autostradą 800 V odczujesz wyraźnie krótszy czas postoju, a booster napięcia uratuje cię na starszych stacjach. Przyspieszenie przesiadki na auto elektryczne zaczyna się od zrozumienia, że napięcie w aucie to nie cyfra w dowodzie rejestracyjnym, lecz parametr, który zdecyduje, jak spędzisz najbliższe lata z elektrykiem.

Źródła danych: materiały producentów (Hyundai, Kia, Porsche, Audi, Tesla, Lotus, Xiaomi), regulamin EKG ONZ nr 100, norma PN-EN 61851, dane z testów ładowarek sieci Ionity oraz Supercharger, raporty producentów autobusów i ciężarówek elektrycznych (segment 900-1000 V).
