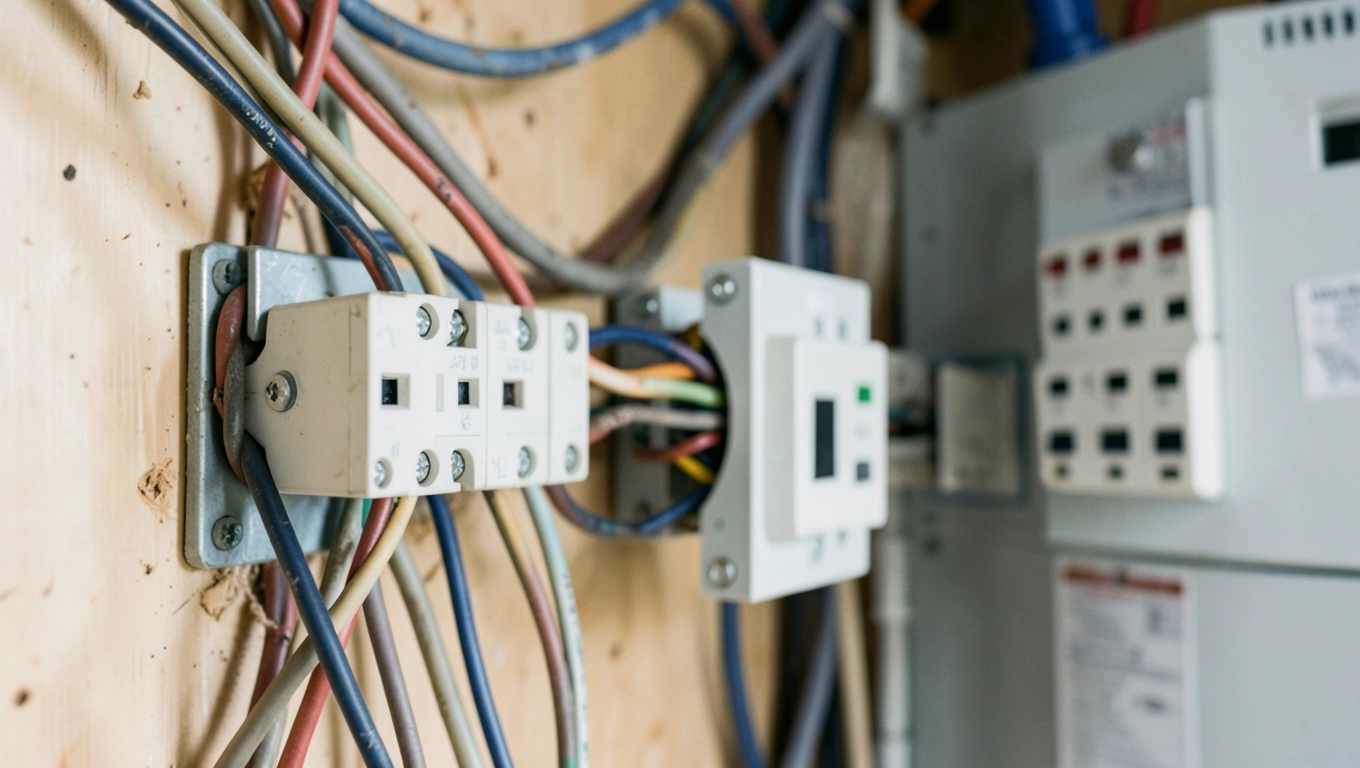

Ile trwa przegląd instalacji elektrycznej? Realny czas krok po kroku
Przegląd instalacji elektrycznej w standardowym mieszkaniu trwa najczęściej od 1,5 do 3 godzin, ale ta rozpiętość potrafi zmylić każdego, kto próbuje zaplanować sobie dzień wokół wizyty kontrolera. Krótszy czas oznacza zwykle niewielkie, dobrze udokumentowane mieszkanie z kilkoma obwodami. Dłuższy sygnalizuje już starą instalację albo układ, którego nikt wcześniej nie przebadał miernikiem. Różnica między godziną a pół dnia wynika z konkretnych, mierzalnych rzeczy, nie z widzimisię fachowca.
- Co wydłuża czas przeglądu instalacji elektrycznej
- Przegląd instalacji elektrycznej krok po kroku i czas każdego etapu
- Kiedy przegląd instalacji elektrycznej trwa znacznie dłużej niż zwykle
Co wydłuża czas przeglądu instalacji elektrycznej
Największym pożeraczem czasu bywa liczba punktów pomiarowych. Każde gniazdko, każdy punkt oświetleniowy i każdy wyłącznik różnicowoprądowy wymaga osobnego odczytu miernikiem oraz zanotowania w protokole. W mieszkaniu z dwoma obwodami i dwunastoma gniazdkami pomiar trwa kwadrans. W lokalu z ośmioma obwodami, trzydziestoma gniazdkami i trzema rozdzielnicami potrafi zająć ponad godzinę, bo przyrząd trzeba przestawiać, przepinać sondy i czekać na stabilizację wskazań.
Drugim czynnikiem jest dostęp do przewodów. Miernik rezystancji izolacji wymaga odłączenia odbiorników i rozpięcia zacisków w rozdzielni. Gdy instalacja jest nowoczesna, z kolorowym oznaczeniem żył i aktualnym schematem, kontroler radzi sobie w kilkanaście minut. Gdy schemat nie istnieje albo żyły mają ten sam kolor, dochodzi żmudne lokalizowanie obwodów wyłącznikiem próbnym lub induktorem, a to potrafi wydłużyć całość nawet o godzinę.
Stan instalacji ma swoją wagę. Stara aluminiowa sieć z lat siedemdziesiątych potrafi zaskoczyć wynikami pomiarów, które trzeba powtórzyć dla pewności. Rezystancja izolacji na granicy normy wymaga drugiego odczytu po odłączeniu podejrzanych odbiorników, bo generator napięcia probierczego 500 V potrafi wykazać przebicie ukryte pod listwą przypodłogową. Powtórzenie pomiaru to dodatkowe piętnaście do trzydziestu minut na każdy wadliwy obwód.
Liczy się także metraż, choć w mniejszym stopniu niż się wydaje. Mieszkanie 38 m² z otwartą rozdzielnią przy wejściu zajmie mniej czasu niż 60 m² z rozdzielnią schowaną za szafą wnękową w sypialni. Kontroler musi fizycznie dotrzeć do każdego punktu, przestawić meble, czasem użyć latarki czołowej, żeby odczytać oznaczenia przewodów przy słabym świetle. W praktyce lokum powyżej 80 m² zawsze wymaga minimum trzech godzin roboczych, niezależnie od pozornie prostej instalacji.
Na czas wpływa też obecność dodatkowych zabezpieczeń. Wyłączniki różnicowoprądowe wymagają pomiaru czasu zadziałania i prądu różnicowego przy użyciu specjalnego przyrządu zgodnego z normą PN-EN 61557-6. Każdy RCD to osobna procedura: naciśnięcie przycisku testowego, pomiar prądem 30 mA, odczyt czasu reakcji, porównanie z wymaganą granicą 30 ms. W mieszkaniu z czterema takimi aparatami kontrola różnicówek zajmuje dwadzieścia minut. Przy ośmiu to prawie czterdzieści.
- Liczba obwodów odbiorczych: 1-2 minuty na obwód
- Liczba gniazdek i punktów oświetleniowych: 0,5 minuty na punkt
- Brak schematu rozdzielni: +30-60 minut na identyfikację
- Powtórzenie pomiarów po stwierdzeniu nieprawidłowości: +15-30 minut na obwód
- Dostęp do rozdzielni utrudniony meblami: +20 minut
Przegląd instalacji elektrycznej krok po kroku i czas każdego etapu
Cała procedura zaczyna się od rozmowy i oględzin rozdzielni, co trwa zwykle 10-15 minut. Kontroler pyta o wiek instalacji, dotychczasowe awarie i obciążenia, a jednocześnie zagląda do wnętrza skrzynki, liczy moduły, sprawdza oznaczenia i ocenia stan techniczny aparatów. W tym momencie powstaje wstępna hipoteza o stanie obwodów, która potem decyduje o kolejności pomiarów. Fachowiec robi zdjęcia rozdzielni do dokumentacji, bo protokół bez fotografii ma znacznie mniejszą wagę dowodową.
Drugi etap to oględziny wzrokowe wszystkich dostępnych punktów, czyli 20-40 minut w zależności od liczby gniazdek i łączników. Kontroler szuka śladów przegrzania, stopionych ramek, luźnych gniazdek, brakujących klapek w puszkach, uszkodzonej izolacji przewodów widocznych przy listwach. Każda nieprawidłowość zostaje odnotowana w notatniku z numerem obwodu, bo później te dane trafiają do protokołu. Oględziny wykrywają rzeczy, których żaden miernik nie pokaże, na przykład pękniętą ramkę po przegrzaniu albo brak przewodu ochronnego PE w gniazdku.
Trzeci etap stanowi serce przeglądu, czyli pomiary elektryczne zgodne z normą PN-EN 61557. Trwa to najdłużej, bo obejmuje rezystancję izolacji każdego obwodu napięciem 500 V DC, impedancję pętli zwarcia, ciągłość przewodów ochronnych i wyrównawczych oraz działanie wyłączników różnicowoprądowych. Na obwód z dwunastoma punktami pomiarowymi potrzeba od dziesięciu do piętnastu minut. Cały blok pomiarowy w typowym mieszkaniu zamyka się w 60-90 minutach.
Etap 1: Oględziny rozdzielni
Identyfikacja obwodów, sprawdzenie aparatów, wstępna ocena stanu. Czas: 10-15 min.
Etap 2: Oględziny punktów
Kontrola wzrokowa gniazdek, łączników, puszek. Czas: 20-40 min.
Czwarty etap to sporządzenie protokołu w formie elektronicznej lub papierowej. Kontroler wprowadza wyniki do arkusza, porównuje je z wartościami dopuszczalnymi z normy PN-HD 60364-6, formułuje wnioski i ewentualne zalecenia. Ten etap zajmuje 20-30 minut na miejscu, choć doświadczony elektryk robi notatki już w trakcie pomiarów, więc samo przepisanie trwa krócej. W przypadku wykrycia usterek protokół wydłuża się o opis mechanizmu zagrożenia, na przykład zbyt wysokiej impedancji pętli zwarcia, która uniemożliwia samoczynne zadziałanie zabezpieczenia w wymaganym czasie.
Piąty etap, często pomijany przez pośpiech, to omówienie wyników z właścicielem. Trwa 5-10 minut, a jego wartość jest ogromna. Kontroler pokazuje, które obwody są w normie, a które wymagają uwagi, tłumaczy, dlaczego impedancja 1,8 Ω jest akceptowalna, a 2,5 Ω już nie, i odpowiada na pytania. Mieszkaniec dostaje świadomą decyzję, nie tylko kartkę z liczbami.
| Etap przeglądu | Czas minimalny | Czas maksymalny | Co skraca, co wydłuża |
|---|---|---|---|
| Oględziny rozdzielni | 10 min | 15 min | Skraca aktualny schemat, wydłuża bałagan w szafce |
| Oględziny punktów | 20 min | 40 min | Skraca porządek, wydłuża ukryte gniazdka za meblami |
| Pomiary miernikiem | 60 min | 90 min | Skraca mała liczba obwodów, wydłuża stara instalacja |
| Sporządzenie protokołu | 20 min | 30 min | Skraca szablon cyfrowy, wydłuża ręczne wypisywanie |
| Omówienie wyników | 5 min | 10 min | Skraca brak pytań, wydłuża wykrycie poważnych usterek |
Kiedy przegląd instalacji elektrycznej trwa znacznie dłużej niż zwykle
Najczęstszą przyczyną opóźnień jest instalacja po nieudanych przeróbkach. Gdy poprzedni właściciel dorabiał gniazdka na własną rękę, łącząc żyły w puszkach podtynkowych bez puszek albo stosując przewody o zbyt małym przekroju, kontroler trafia na labirynt, którego nie opisuje żaden schemat. Zdarza się, że jedno gniazdko w salonie jest zasilane z trzech różnych obwodów, bo ktoś przedłużał przewody skrętkami zamiast złączek. Identyfikacja takiego układu zabiera nawet dwie godziny.
Drugą typową sytuacją jest mieszkanie w wielkiej płycie z lat siedemdziesiątych, gdzie aluminiowe przewody o przekroju 2,5 mm² zasilają nie tylko obwody oświetleniowe, ale też część gniazdek. Kontroler musi zmierzyć rezystancję izolacji każdego obwodu, a te często wypadają poniżej wymaganego minimum 0,5 MΩ. Wtedy procedura wymaga odłączenia odbiorników, powtórzenia pomiaru i stwierdzenia, czy problem leży w przewodzie, czy w uszkodzonym urządzeniu. Każdy taki obwód to dodatkowe pół godziny pracy diagnostycznej.
Trzeci scenariusz to mieszkanie, w którym właściciel wymienił instalację samodzielnie albo z pomocą znajomego, ale nie zostawił dokumentacji. Kontroler odkrywa nowe przewody miedziane, które wyglądają prawidłowo, ale nie wiadomo, jaki przekrój zastosowano w ścianach, czy jest przewód ochronny PE, czy gniazdka w łazience mają wydzielony obwód z RCD. W takim wypadku konieczne bywa wykonanie próby wytrzymałości izolacji napięciem 1000 V DC, co trwa znacznie dłużej niż standardowy pomiar 500 V, a wyniki trzeba interpretować ostrożniej.
- Brak jakiejkolwiek dokumentacji instalacji i schematu rozdzielni.
- Mieszkanie w budynku sprzed 1990 roku bez wymiany przewodów.
- Więcej niż trzy generacje przeróbek wykonanych przez różne osoby.
- Gniazdka ciepłe w dotyku albo iskrzące przy wyciąganiu wtyczki.
- Wykazujące korki bez widocznego powodu albo migające oświetlenie LED.
Czas przeglądu wydłuża się też w mieszkaniach z inteligentnymi instalacjami KNX lub systemami zarządzania budynkiem, gdzie każdy obwód ma dodatkowy przekaźnik w rozdzielni, a każdy łącznik jest jednocześnie elementem magistrali danych. Kontroler musi sprawdzić zarówno parametry elektryczne, jak i komunikacyjne, co wymaga innego miernika i dłuższego raportowania. W takim wypadku trzy godziny to dolna granica rozsądku, a pięć godzin bywa normą.
Z kolei w nowym mieszkaniu deweloperskim, gdzie instalacja jest świeża i wykonana według aktualnych norm, kontroler potrafi skończyć w 1,5 godziny. Wszystkie przewody mają jednolity kolor zgodnie z oznaczeniami, rozdzielnia jest opisana, a obwody są rozdzielone logicznie. Miernik pokazuje wartości znacznie powyżej minimum, więc pomiary przebiegają szybko bez powtórzeń. Właściciel dostaje protokół potwierdzający, że wszystko jest w porządku, i może spać spokojnie przez następne pięć lat, do momentu kolejnego obowiązkowego przeglądu wynikającego z art. 62 polskiego Prawa budowlanego.
Znajomość realnego czasu trwania przeglądu pozwala zaplanować dzień bez nerwów i niepotrzebnych przestojów w pracy czy opieki nad dziećmi. W większości przypadków wystarczy zarezerwować pół dnia, żeby z buforem zmieścić zarówno standardowe półtorej godziny, jak i nieprzewidziane wydłużenia wynikające ze stanu konkretnej instalacji. Kontakt z uprawnionym elektrykiem i umówienie wizyty w dogodnym terminie to najkrótsza droga do spokojnego snu i pewności, że domowa sieć elektryczna nie stanie się przyczyną pożaru albo odmowy wypłaty odszkodowania przez ubezpieczyciela.
