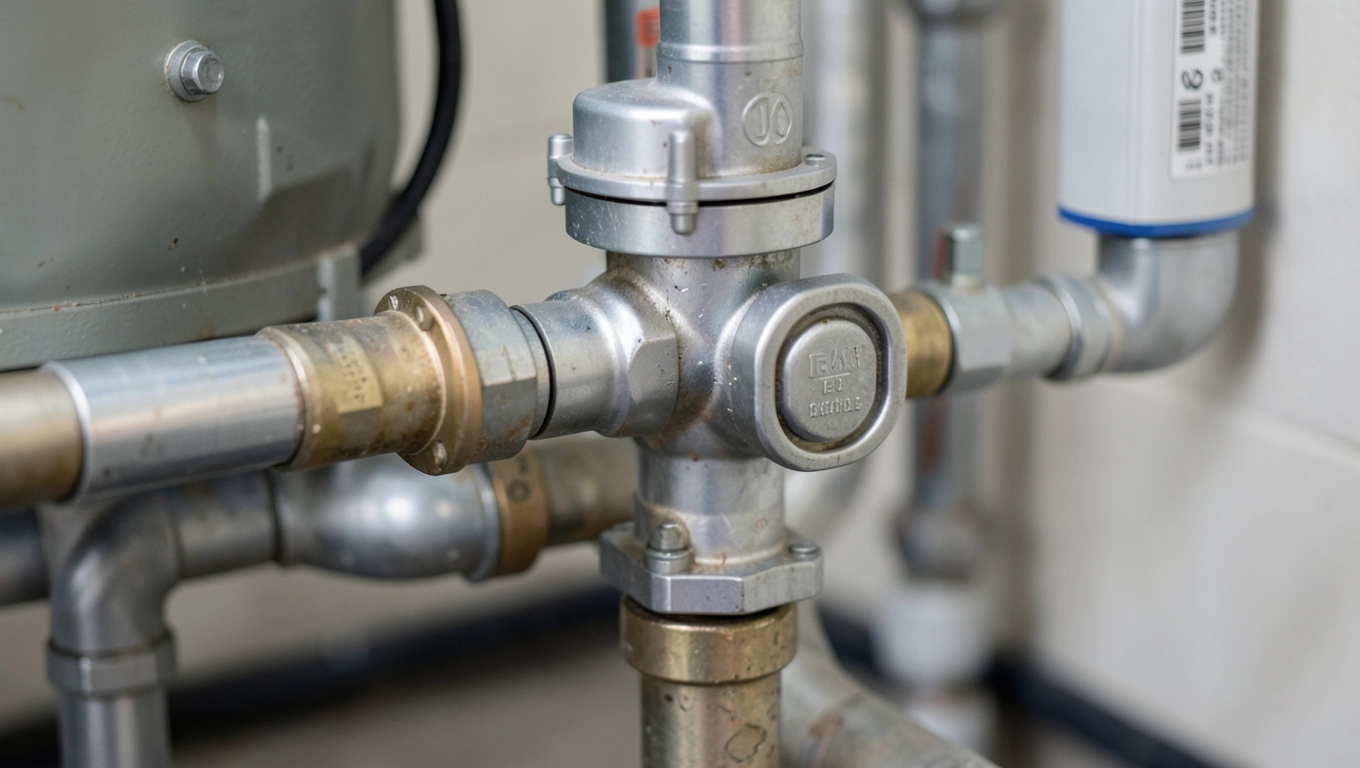

Gdzie zamontować filtr w instalacji CO? Konkretna odpowiedź

Wybór miejsca montażu filtra w instalacji centralnego ogrzewania to decyzja, która decyduje o czystości układu przez następne lata. Najczęściej filtr trafia na rurę powrotnej, tuż przed kotłem lub pompą ciepła, bo tam zbiera się większość zanieczyszczeń niesionych przez wodę grzewczą. To nie jest kwestia widzimisię producenta, lecz prostej fizyki: cząstki rdzy, piasek instalacyjny i produkty korozji wędrują z prądem czynnika i osiadają tam, gdzie jego ruch zwalnia lub gdzie zmienia kierunek.

• Filtr magnetyczny na powrocie najczęstszy wybór w instalacjach CO
• Filtr siatkowy na zasilaniu i jego zastosowanie w układzie grzewczym
• Najczęstsze błędy przy montażu filtra w instalacji CO

Filtr magnetyczny na powrocie najczęstszy wybór w instalacjach CO

Filtr magnetyczny montuje się na przewodzie powrotnym, w odcinku między najdalej położonym grzejnikiem a źródłem ciepła. Miejsce powinno znajdować się możliwie nisko, ale jednocześnie w punkcie, gdzie możliwe jest swobodne odkręcenie korpusu do okresowego czyszczenia. Typowa odległość od kotła wynosi od 30 do 50 cm, co pozwala na wygodny demontaż magnesu bez konieczności spuszczania całego układu.

Dlaczego akurat powrót, a nie zasilanie? Woda w obiegu powrotnym ma niższą temperaturę, zwykle od 40 do 55°C w sezonie grzewczym, a to oznacza mniejsze obciążenie uszczelek i żywotność samego filtra. Wyższa temperatura na zasilaniu (60-75°C) przyspiesza starzenie elementów gumowych i ogranicza skuteczność magnesu neodymowego, który powyżej 80°C traci część swoich właściwości.

Pozycja montażu ma znaczenie mechaniczne. Korpus filtra ustawia się poziomo lub pionowo, z magnesem skierowanym w dół. Taka orientacja sprawia, że zanieczyszczenia opadają grawitacyjnie do komory osadczej, a nie blokują wlotu. W praktyce większość zaworów mieszających i pomp obiegowych wymaga odcinka prostego o długości minimum pięciokrotnej średnicy rury przed i trzykrotnej za filtrem, aby przepływ nie został zakłócony turbulencjami.

Parametry techniczne filtrów magnetycznych

Norma PN-EN 13445 dotycząca zbiorników ciśnieniowych pośrednio reguluje również wymagania dla armatury w instalacjach grzewczych, w tym filtrów. Filtry magnetyczne powinny posiadać oznaczenie CE oraz deklarację zgodności z dyrektywą PED 2014/68/UE w przypadku urządzeń pracujących przy ciśnieniu powyżej 0,5 bar.

Kiedy filtr magnetyczny nie wystarczy

W instalacjach otwartych, gdzie zachodzi intensywne napowietrzanie wody, sam magnes nie złapie wszystkiego. Zanieczyszczenia organiczne, resztki glikolu czy produkty rozkładu inhibitorów korozji przechodzą obok pola magnetycznego bez zmian. W takich układach konieczny jest filtr siatkowy lub połączenie obu rozwiązań.

Warto unikać montażu filtra magnetycznego w bezpośrednim sąsiedztwie sterowników elektronicznych lub pomp z modułem komunikacji bezprzewodowej. Silne pole magnetyczne o natężeniu powyżej 0,8 T może zakłócać pracę czujników Halla w pompach nowej generacji, powodując błędne odczyty przepływu.

Filtr siatkowy na zasilaniu i jego zastosowanie w układzie grzewczym

Filtr siatkowy (nazywany też siatkowym lub kubełkowym) w odróżnieniu od magnetycznego montuje się najczęściej na zasilaniu, czyli na wyjściu ciepłej wody ze źródła. Jego zadaniem jest zatrzymanie większych cząstek stałych o średnicy powyżej 0,3-1,0 mm, które mogłyby uszkodzić pompę obiegową lub zawory termostatyczne.

Siłą napędową fizycznego mechanizmu jest tu przepływowość. Woda przechodzi przez siatkę ze stali nierdzewnej o gęstości od 30 do 100 mesh (oczka od 0,5 do 0,15 mm), a zanieczyszczenia pozostają na powierzchni lub wewnątrz koszyczka. Siatka o gęstości 50 mesh jest kompromisem między skutecznością a spadkiem ciśnienia, który zwykle nie przekracza 0,05-0,1 bar przy przepływie 1 m³/h.

Montaż na zasilaniu wymaga szczególnej uwagi do temperatury. Korpus filtra siatkowego wykonany z mosiądzu wytrzymuje do 110°C, podczas gdy wersje polimerowe tracą stabilność powyżej 90°C. W instalacjach z kotłem na paliwo stałe, gdzie temperatura zasilania może chwilowo przekroczyć 85°C, bezpieczniej sięgnąć po wersję metalową.

Porównanie: filtr magnetyczny vs. filtr siatkowy

Jeśli układ pracuje na wodzie miękkiej o twardości poniżej 4°dH, filtr siatkowy może okazać się wystarczający. W twardej wodzie, gdzie odkłada się kamień kotłowy, sam siatkowy nie pomoże. Potrzebna jest jeszcze stacja uzdatniania albo inhibitor w obiegu.

Kiedy unikać filtra siatkowego

Nie ma sensu montować filtra siatkowego o gęstości poniżej 30 mesh w instalacji ze starą stalową rurą. Takie sito przepuszcza cząstki o średnicy 0,6 mm, które bez trudu blokują wąskie kanały w zaworach termostatycznych nowej generacji. Lepiej wybrać wersję 50-80 mesh i liczyć się z koniecznością częstszego czyszczenia.

Filtr siatkowy zamontowany na zasilaniu bezpośrednio za kotłem na węgiel lub ekogroszek bywa przyczyną kłopotów. Wysoka temperatura w połączeniu z drobnymi frakcjami popiołu, które przedostają się z wymiennika, prowadzi do szybkiego zatkania siatki. W takich przypadkach instalatorzy sięgają po filtr z funkcją płukania zwrotnego albo montują go na bypasie z zaworem trójdrogowym.

Najczęstsze błędy przy montażu filtra w instalacji CO

Brak odcinka prostego przed i za filtrem to grzech główny wielu instalacji. Bez minimum pięciu średnic rury przed urządzeniem przepływ wody pozostaje turbulentny, a filtr nie wyłapuje zanieczyszczeń równomiernie. Efektem bywa niepozorna, lecz dokuczliwa nierównomierna dystrybucja zanieczyszczeń, która z czasem prowadzi do korozji wżerowej w mniej obciążonych fragmentach wymiennika.

Montaż filtra magnetycznego magnesem do góry to błąd, który skutkuje gromadzeniem się osadu w trudno dostępnym miejscu. Cząsteczki metali cięższe od wody osiadają pod wypływem grawitacji, więc odwrócenie orientacji po prostu psuje cały mechanizm. W praktyce wygląda to tak, że po roku woda nadal krąży brudna, a właściciel dochodzi do wniosku, że filtr jest wadliwy.

Brak zaworu odcinającego przed filtrem

Próba wymiany lub czyszczenia filtra bez zaworów odcinających kończy się zazwyczaj zalaniem kotłowni. Para zaworów kulowych montowanych bezpośrednio przed i za filtrem pozwala odciąć odcinek układu i spuścić z niego wodę do pojemnika. To niedroga inwestycja rzędu 40-80 zł, która oszczędza wiele godzin szamotaniny przy pierwszej awarii.

W instalacjach z kotłem gazowym filtr powinien być zawsze dostępny bez konieczności demontażu obudowy. Serwisant przyjeżdżający na przegląd roczny zwykle zaczyna właśnie od czyszczenia filtra. Jeśli jest on schowany za szafką lub zabudowany, kontrola kończy się fikcją.

Niewłaściwa średnica przyłącza

Dobranie filtra o średnicy mniejszej niż rura, w której ma pracować, to częsta praktyka przy odcinaniu kosztów. Zwężenie generuje lokalny wzrost prędkości przepływu, co paradoksalnie zmniejsza skuteczność filtrowania. Odcinek z przepływem powyżej 1,2 m/s wręcz porywa osadzone zanieczyszczenia i przenosi je dalej. Zasada jest prosta: filtr musi mieć średnicę równą lub większą niż rura zasilająca.

Pomijanie odpowietrznika nad filtrem

Powietrze gromadzące się w górnej części korpusu filtra tworzy poduszkę, która zaburza przepływ i przyspiesza korozję punktową. Mały automatatyczny odpowietrznik zamontowany na najwyższym punkcie korpusu kosztuje 30-50 zł i eliminuje ten problem. W instalacjach niskotemperaturowych, pracujących w przedziale 35-55°C, to rozwiązanie powinno być traktowane jako obowiązkowe, zwłaszcza na najwyższym piętrze budynku wielokondygnacyjnego.

Norma PN-EN 14336 określa wymagania dla instalacji wodnych ogrzewania, w tym konieczność stosowania urządzeń umożliwiających separację zanieczyszczeń stałych. Filtr wpisuje się w ten wymóg jako element wstępnego uzdatniania, uzupełniający ewentualną stację zmiękczającą.

Częstotliwość przeglądów i konserwacji

Filtr magnetyczny w typowej instalacji domowej wymaga kontroli co 6 miesięcy w pierwszym roku użytkowania, później co 12 miesięcy. Każde czyszczenie polega na odkręceniu korka, wyjęciu magnesu i wypłukaniu osadu pod bieżącą wodą. Zaniedbanie tej czynności prowadzi do utraty drożności układu i wzrostu oporów przepływu, co z kolei obciąża pompę obiegową i podnosi koszty energii o 5-15%.

Filtr siatkowy płucze się co 12-24 miesiące, w zależności od stopnia zanieczyszczenia wody. W miękkiej wodzie (4-6°dH) interwał można wydłużyć, w twardej (powyżej 12°dH) lepiej skrócić. Płukanie polega na otwarciu zaworu spustowego i przepuszczeniu wody w kierunku przeciwnym do normalnego przepływu, co wypłukuje osad z siatki.

Cena robocizny przy montażu filtra w instalacji CO wynosi zwykle od 150 do 300 zł, jeśli praca odbywa się w trakcie budowy instalacji. Doposażenie działającego układu bywa droższe, bo wymaga spuszczenia wody i odpowietrzenia po napełnieniu. W domach z podłogówką czynność ta zajmuje więcej czasu, ponieważ każda pętla wymaga osobnego odpowietrzenia.

Świadomy wybór filtra i miejsca jego montażu to inwestycja, która zwraca się w ciągu 2-3 sezonów grzewczych. Czysta instalacja zużywa mniej gazu lub prądu, pompa obiegowa pracuje ciszej, a kocioł nie zarasta kamieniem kotłowym. Wszystko zaczyna się od pytania o właściwe położenie filtra, bo nawet najlepsze urządzenie nie spełni swojej roli, gdy stanie w złym miejscu.

Źródła: PN-EN 13445 (zbiorniki ciśnieniowe), PN-EN 14336 (instalacje wodne ogrzewania), Dyrektywa PED 2014/68/UE (urządzenia ciśnieniowe), Warunki Techniczne Wykonania i Odbioru Instalacji Ogrzewczych (CIBP), Krajowa Ocena Techniczna filtrów instalacyjnych wydawana przez ITB (instytut techniki budowlanej), dane katalogowe producentów armatury grzewczej.
