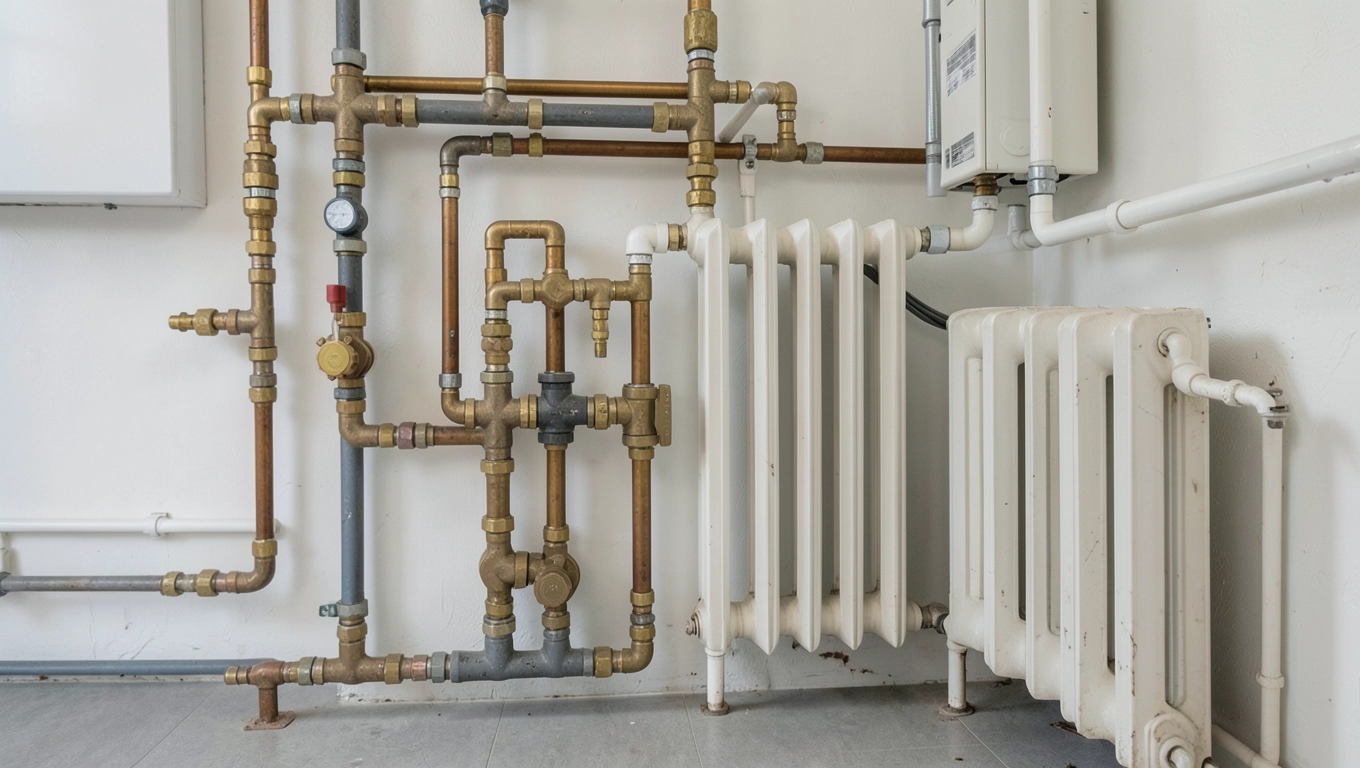

Elementy instalacji centralnego ogrzewania – kluczowe komponenty

Planując instalację centralnego ogrzewania stajemy przed trzema podstawowymi dylematami: które źródło ciepła będzie najbardziej opłacalne (kocioł kondensacyjny, kocioł na paliwo stałe czy pompa ciepła), czy postawić na grzejniki czy na ogrzewanie podłogowe, oraz jak pogodzić optymalny projekt sieci przewodów z kosztami montażu i eksploatacji. Ten tekst wyjaśnia elementy instalacji centralnego ogrzewania, wskazuje parametry techniczne i orientacyjne koszty, a także pokazuje, gdzie można oszczędzić bez utraty komfortu.

• Sieć przewodów i rozprowadzenie wody
• Grzejniki i ich rozmieszczenie
• Pompy obiegowe i sterowanie obiegiem
• Armatura i zawory – regulacja
• Zabezpieczenia i naczynia zbiorcze
• Projekt i koszty instalacji
• Elementy instalacji centralnego ogrzewania

Patrząc na tabelę widać, że największy wydatek to źródło ciepła i grzejniki, natomiast koszty rur, armatury i pompy są porównywalnie mniejsze, choć kluczowe dla sprawności instalacji. Dla domu 100 m² orientacyjny koszt elementów (bez pełnej robocizny) może wynieść: wariant ekonomiczny ~12 000–18 000 PLN (kocioł gazowy, panelowe grzejniki, PEX), wariant komfortowy ~25 000–45 000 PLN (pompa ciepła, podłogówka, zaawansowane sterowanie). Przy planowaniu warto porównać ceny urządzeń i przewidzieć zapas mocy kotła o ~10–20% względem obliczonego zapotrzebowania.

Sieć przewodów i rozprowadzenie wody

Sieć przewodów to kręgosłup instalacji centralnego ogrzewania: od niej zależy hydrauliczne zachowanie systemu i straty ciepła. Wybór materiału — PEX, PEX-AL-PEX, miedź czy stal — determinuje wytrzymałość, koszt i łatwość montażu; PEX 16–20 mm sprawdza się na rozgałęzieniach do grzejników, a rurociągi główne często wymagają Ø25–32 mm, szczególnie przy podziałach strefowych i podłogówkach. Długości przewodów dla domu 100 m² zwykle mieszczą się w przedziale 150–300 m, co przy cenie PEX ~8–15 PLN/m daje wydatek rzędu kilku tysięcy złotych; projekt musi uwzględniać minimalne spadki hydrauliczne i możliwość odpowietrzenia.

Układy można prowadzić jako jednostopniowe lub dwuprzewodowe; najpopularniejsze są układy dwururowe z powrotem oddzielonym od zasilania — to poprawia regulację i komfort. Dla ogrzewania podłogowego stosuje się rozdzielacze z pętlami 12–16 mm i długością pętli 80–120 m, zaś dla grzejników krótsze odgałęzienia poprawiają sterowalność. Przy planowaniu sieci warto uwzględnić izolację cieplną rur (12–20 mm izolacji), umieszczenie zaworów odcinających przy każdym grzejniku oraz łatwy dostęp do rozdzielacza, co ułatwi zdalne sterowanie i serwis.

Zobacz także: Instalacje wod-kan cennik 2025 - ceny mb i m²

Koszt i jakość wykonania przewodów wpływają bezpośrednio na zużycie energii ogrzewania oraz częstotliwość napraw; dlatego podczas projektu należy określić średnice na podstawie obliczonego przepływu i różnicy temperatur. Przykładowo, przy zapotrzebowaniu 18 kW i ΔT 20°C przepływ w systemie wyniesie ≈0,8 m³/h, co dla rozgałęzień może oznaczać wybór pomp i rur umożliwiających ten przepływ bez nadmiernego oporu. Dobre rozprowadzenie minimalizuje hałas, poprawia wyrównanie temperatur w pomieszczeniach i skraca czas reakcji systemu.

Grzejniki i ich rozmieszczenie

Grzejniki to końcówka instalacji centralnego ogrzewania i to one „sprzedają” ciepło mieszkańcom, dlatego ich dobór i pozycjonowanie są kluczowe. W kalkulacjach używa się mocy w W/m² — dla nowego, dobrze ocieplonego budynku wartość 50–80 W/m², dla budynku starszego 100–150 W/m²; oznacza to, że dla pokoju 20 m² trzeba zaplanować radiator o mocy 1 000–3 000 W w zależności od izolacji i ekspozycji. Rozmieszczenie: pod oknem, z doprowadzeniem powietrza i z dostępem do zaworów — to klasyka, bo kompensuje mostek chłodu i poprawia konwekcję.

Typy grzejników mają różne profile cenowe i sprawność oddawania ciepła — stalowe panelowe są najtańsze i łatwe w montażu, aluminiowe szybciej reagują na zmianę temperatury, a żeliwne trzymają ciepło najdłużej; cena jednego standardowego grzejnika panelowego 600×1000 mm zwykle oscyluje w granicach 200–800 PLN, a moc 1 000–2 000 W. W praktyce rozmieszczamy 8–12 grzejników w domu 100 m², dobierając moc indywidualnie do każdego pomieszczenia i zostawiając margines do regulacji przy pierwszym uruchomieniu.

Zobacz także: Instalacje Zewnętrzne: Pozwolenie czy Zgłoszenie?

Ważne są też zawory termostatyczne na grzejnikach oraz zawory odcinające — pozwalają na strefowanie i redukcję zużycia energii, a także ułatwiają serwis. Termostatyczne głowice kosztują 80–350 PLN za sztukę, ale zwrot inwestycji pojawia się w postaci lepszej kontroli temperatury i mniejszych strat. Pamiętajmy o prawidłowym ustawieniu grzejników podczas rozruchu instalacji — każdemu trzeba poświęcić kilka minut regulacji równoważącej.

Pompy obiegowe i sterowanie obiegiem

Pompa obiegowa decyduje o sile i stabilności przepływu w instalacji centralnego ogrzewania; jej parametry to przepływ (m³/h) i wysokość podnoszenia (m słupa wody). Dobór pompy wymaga obliczenia zapotrzebowania cieplnego i wyliczenia przepływu: wzór praktyczny to Q [m³/h] ≈ P[kW] / (1,163 × ΔT[°C]) — dla 18 kW i ΔT = 20°C Q ≈ 0,8 m³/h, co determinuje moc hydrauliczną pompy i jej charakterystykę. Koszt pompy z podstawowym sterowaniem to 350–1 800 PLN, a pompy z regulacją EC i modulacją prędkości są droższe, lecz znacznie oszczędniejsze w eksploatacji.

Sterowanie obiegiem rośnie do roli strategicznej w układach wielostrefowych: zawory strefowe, siłowniki, moduły pogodowe i termostaty pokojowe umożliwiają precyzyjne dopasowanie temperatury do rzeczywistych potrzeb. W systemie z kilkoma obiegami zyskamy komfort i redukcję zużycia paliwa, bo nie każde pomieszczenie musi mieć taką samą temperaturę przez cały czas. Zintegrowane sterowniki pozwalają też na harmonogramy, uczenie zachowań i korektę w oparciu o temperaturę zewnętrzną.

Przy montażu warto od razu zaplanować możliwość rozbudowy: dodatkowy obieg podłogówki czy drugi układ pompowy nie powinny wymagać przeróbek kotłowni, a montaż zaworu mieszającego lub dodatkowej pompy można przewidzieć już na etapie projektu. Dobra praktyka to też instalacja manometru i punktu pomiarowego przepływu przy pompie, co ułatwia diagnostykę i tuning instancji.

Armatura i zawory – regulacja

Armatura i zawory to elementy regulacyjne instalacji, od których zależy komfort i bezpieczeństwo użytkowania centralnego ogrzewania; tu znajdziemy zawory termostatyczne, odcinające, równoważące oraz mieszające trójdrogowe. Zawory termostatyczne na każdym grzejniku pozwalają na lokalne sterowanie i zmniejszanie zużycia paliwa, a zawory równoważące przy rozdzielaczu umożliwiają ustawienie właściwych przepływów w pętlach podłogowych i obiegach grzejnikowych. Ceny zaworów są rozpięte: głowice termostatyczne 80–350 PLN, zawory odcinające 50–200 PLN, zawór bezpieczeństwa 80–300 PLN.

Równoważenie hydrauliczne to proces często pomijany, a krytyczny dla efektywności instalacji: bez niego niektóre grzejniki mogą być za gorące, a inne za zimne, pomimo poprawnie dobranych mocy. Balansowanie wykonuje się za pomocą zaworów regulacyjnych na rozdzielaczach i zaworów odcinających przy grzejnikach — ustawienia opierają się na obliczonych przepływach i są modyfikowane podczas uruchomienia systemu, co może zająć kilka godzin pracy serwisowej. Zainwestowanie w zawory precyzyjne i czytelne wskaźniki przepływu ułatwia późniejszy serwis i usprawnia oszczędności energetyczne.

Trójdrogowe zawory mieszające stosuje się tam, gdzie potrzebna jest regulacja temperatury zasilania (np. przy podłogówce), a zawory zwrotne i filtry chronią pompę i kocioł przed uszkodzeniem. Przy wyborze armatury warto patrzeć na ciśnienie robocze (min. 6 bar dla instalacji domowych) oraz materiał (mosiądz, miedź, stal nierdzewna), bo to determinuje trwałość i koszty serwisu.

Zabezpieczenia i naczynia zbiorcze

Zabezpieczenia chronią instalację centralnego ogrzewania przed skutkami wzrostu ciśnienia, powietrzem i zanieczyszczeniami; elementy takie jak zawór bezpieczeństwa, manometr, odpowietrzniki automatyczne i filtry magnetyczne są obowiązkowe lub wysoce zalecane. Zawór bezpieczeństwa zwykle ustawiony jest na 2,5–3 bar i służy do ochrony przed nadciśnieniem, manometr umożliwia szybki odczyt stanu, a odpowietrzniki automatyczne usuwają powietrze, które zwiększa korozję i hałas. Filtry i separatory chronią pompę i wymiennik przed osadami, co wydłuża żywotność instalacji.

Naczynie wzbiorcze kompensuje wzrost objętości wody przy nagrzewaniu; dla domów o objętości układu ~80–150 L typowe są zbiorniki 12–24 L (np. 18 L jako popularny wybór), a ich ciśnienie wstępne ustawia się na wartość bliską ciśnieniu statycznemu instalacji, zwykle 1,0–1,5 bar. Zbyt małe naczynie skutkuje częstym ładowaniem wody i odcinaniem przez zawór bezpieczeństwa, zbyt duże to nieopłacalny koszt. Montaż zestawu bezpieczeństwa z zaworem, manometrem i kurkiem spustowym to standard w kotłowni.

Do zabezpieczeń należą też systemy antykorozyjne i inhibitory osadów, które za kilkaset złotych przedłużają żywotność wymiennika i pomp; to relatywnie niewielki koszt w kontekście całej instalacji, a efekt w postaci mniejszych awarii i niższych kosztów serwisu jest wymierny. Warto przewidzieć też łatwy dostęp serwisowy do naczynia i zaworów, co oszczędzi czasu i pieniędzy przy przeglądach.

Projekt i koszty instalacji

Dobry projekt instalacji centralnego ogrzewania zaczyna się od obliczenia zapotrzebowania cieplnego budynku, doboru źródła ciepła, rozplanowania sieci przewodów i określenia stref sterowania; na tej podstawie następuje wybór grzejników, pomp i armatury. Dla przykładu: dom 100 m² o umiarkowanej izolacji może mieć zapotrzebowanie 10–18 kW; dobór kotła zwykle przewiduje margines 10–20% nad obliczeniami, co zabezpiecza przed bardzo niskimi temperaturami i umożliwia podgrzewanie CWU. Koszty projektu i wykonania zależą silnie od zakresu: wymiana tylko kotła i pomp ~8 000–18 000 PLN, kompleksowa instalacja z podłogówką i pompą ciepła 40 000–120 000 PLN.

Plan montażu i przewidywane koszty warto rozbić na pozycje: urządzenia, materiały instalacyjne, armatura, naczynia i zabezpieczenia oraz robocizna. Typowy rozkład kosztów dla średniego projektu: sprzęt 40–60% kosztów, materiały instalacyjne 10–20%, robocizna i uruchomienie 20–40%. Przy negocjacji oferty zwracać uwagę na gwarancje, zakres uruchomienia (ustawienia hydrauliczne, balans) i dokumentację techniczną, bo to elementy pozwalające uniknąć dodatkowych kosztów później.

• Obliczenie zapotrzebowania cieplnego (kW).
• Wybór źródła ciepła i rozdział mocy na obiegi.
• Dobór rur, średnic i tras prowadzenia instalacji.
• Wybór grzejników/podłogówki i rozmieszczenia.
• Dobór pomp, zaworów i zabezpieczeń.
• Montaż, napełnienie, odpowietrzenie i balans hydrauliczny.
• Uruchomienie, instrukcja dla użytkownika i protokół prób.

Proces projektowy i przemyślany dobór elementów instalacji centralnego ogrzewania skraca czas montażu, redukuje koszty eksploatacji i minimalizuje ryzyko awarii; kluczem jest odpowiednie zaplanowanie mocy kotła, przewodów, grzejników i sterowania zanim ekipa wejdzie na plac budowy.

Elementy instalacji centralnego ogrzewania

• Jakie są podstawowe elementy instalacji centralnego ogrzewania?

  Główne składniki to kocioł, sieć przewodów (rury i złączki), grzejniki, pompy obiegowe, armatura (zawory, czujniki, zawory mieszające i trójdrogowe), oraz naczynia zbiorcze. Te elementy tworzą układ do podgrzewania wody i jej rozprowadzenia po budynku, utrzymując komfortową temperaturę.

• Jakie są rodzaje instalacji centralnego ogrzewania?

  Główne typy to instalacje wodne (grawitacyjne i pompowe), parowe, powietrzne i elektryczne. W praktyce najczęściej stosuje się instalacje wodne z kotłem i obiegiem wodnym. Wybór zależy od budynku, dostępnych źródeł ciepła i kosztów eksploatacyjnych.

• Dlaczego warto łączyć CWU z CO?

  Połączenie ciepłej wody użytkowej (CWU) z centralnym ogrzewaniem pozwala na ogrzanie wody użytkowej jednym urządzeniem, co może obniżyć koszty inwestycji i ułatwić obsługę systemu. Jednak wymaga to prawidłowego doboru i zabezpieczeń, aby zapewnić bezpieczeństwo i efektywność.

• Jaką rolę pełni armatura i naczynia zbiorcze?

  Armatura reguluje przepływ i bezpieczeństwo układu (zawory, odpowietrzniki, zawory mieszające i trójdrogowe). Naczynia zbiorcze zapobiegają nadciśnieniu i awariom w sytuacjach gwałtownych zmian objętości cieczy, chroniąc układ przed uszkodzeniami.
