Jeden niezaciśnięty fitting w instalacji wodnej potrafi wygenerować szkodę sięgającą pięćdziesięciu tysięcy złotych, a statystyki ubezpieczycieli w Polsce za lata 2024-2025 wskazują łączne roczne straty z tytułu zalań przekraczające miliard złotych. Dopuszczalny spadek ciśnienia w instalacji wodnej podczas próby szczelności to nie techniczna ciekawostka, lecz konkretna wartość normatywna z normy PN-EN 806, która pozwala wykryć nieszczelność zanim instalacja zostanie ukryta pod tynkiem. Poniżej znajdziesz procedurę krok po kroku, porównanie metody wodnej i powietrznej, listę najczęstszych błędów oraz piętnastopunktową checklistę odbiorową, która zamyka temat kompleksowo.

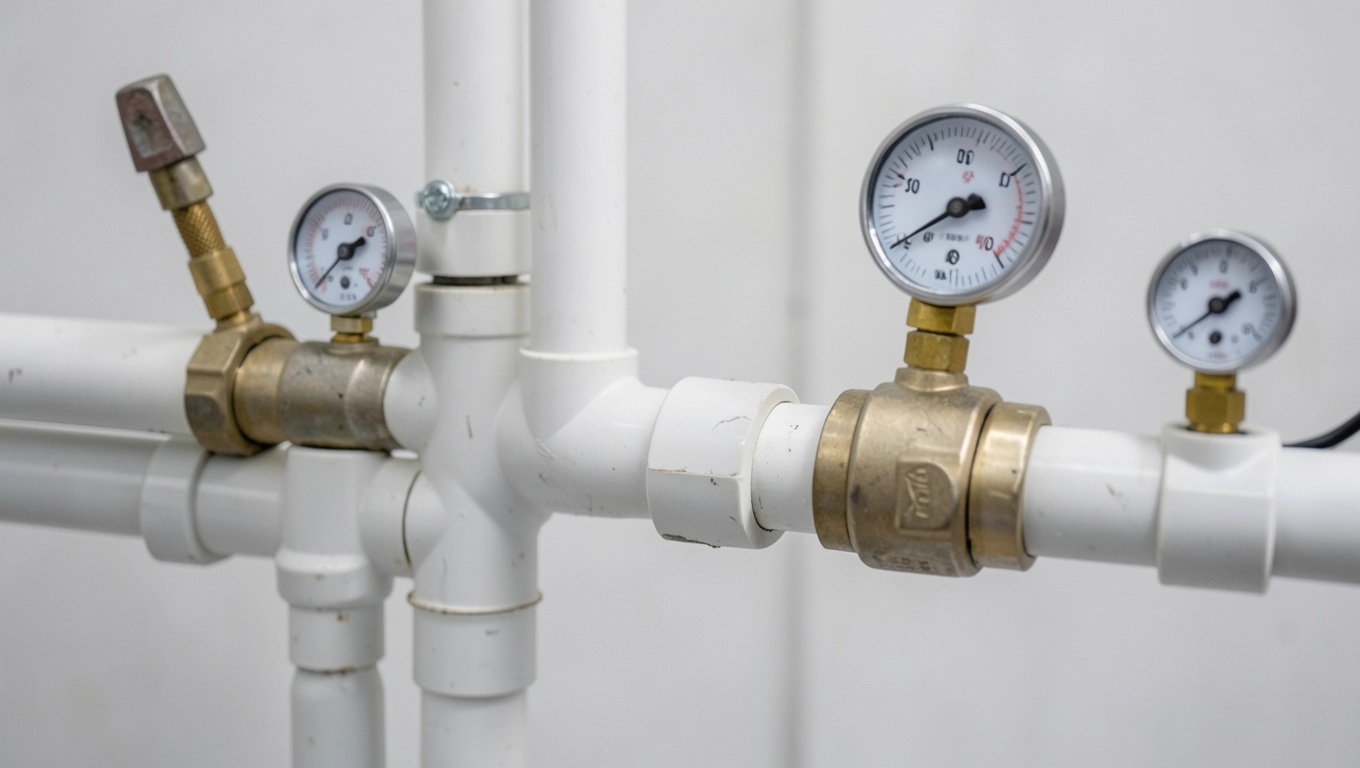

Dopuszczalny spadek ciśnienia w instalacji wodnej

Próba szczelności wodą krok po kroku pomiar spadku ciśnienia w praktyce

Próbę wodną wykonuje się po zakończeniu montażu, przed zaślepieniem bruzd i przed odbiorem końcowym. Wodę tłoczy się pompą ręczną lub elektryczną do wartości ciśnienia próbnego, odpowietrza wszystkie najwyższe punkty instalacji i obserwuje spadek na manometrze cechowanym. Mechanizm testu opiera się na prostym prawie fizyki: woda pod ciśnieniem szuka drogi ujścia nawet przez mikroskopijne nieszczelności, a ubytek objętości natychmiast przekłada się na spadek ciśnienia widoczny na wskaźniku.

Ciśnienie próbne zależy od typu instalacji i wynosi 10 bar dla wody zimnej i ciepłej użytkowej, 4-6 bar dla instalacji centralnego ogrzewania grzejnikowej oraz 3-6 bar dla ogrzewania podłogowego. Badanie wstępne trwa trzy razy po dziesięć minut z dziesięciominutowymi przerwami, po czym następuje trzydziestominutowa obserwacja, podczas której dopuszczalny spadek ciśnienia nie może przekroczyć 0,6 bar. Badanie główne trwa dwie godziny dla instalacji grzejnikowej i dwadzieścia cztery godziny dla ogrzewania podłogowego, a akceptowalny ubytek wynosi 0,2 bar.

Typ instalacjiCiśnienie próbneCzas obserwacjiDopuszczalny spadek
Woda zimna i ciepła10 bar30 min (wstępne) / 2 h (główne)0,6 / 0,2 bar
CO grzejnikowe4-6 bar30 min (wstępne) / 2 h (główne)0,6 / 0,2 bar
Ogrzewanie podłogowe3-6 bar24 h0,2 bar

Kluczowe pozostaje odpowietrzenie instalacji, ponieważ pęcherzyk powietrza w najwyższym punkcie działa jak sprężyna, która przejmuje wzrost ciśnienia i maskuje rzeczywisty ubytek. Po napełnieniu otwiera się kolejne zawory odpowietrzające, aż do momentu, gdy w wypływającej wodzie nie pojawia się już ani jedno pęcherzyki powietrza. Dopiero wtedy pompa podnosi ciśnienie do wartości próbnej i zaczyna się właściwy odczyt.

Manometr tarczowy klasy 1,6 lub lepszy powinien mieć aktualne cechowanie oraz zakres obejmujący wartość próbną z dwudziestoprocentowym zapasem. Wpisanie numeru seryjnego, daty ważności cechowania i odczytu początkowego do protokołu to obowiązek inspektora, nie sugestia. Ciśnienie odczytuje się w spoczynku, bez wibracji, w temperaturze otoczenia powyżej pięciu stopni Celsjusza, bo zimna woda zmniejsza swoją objętość i zaniża wskazania.

Przy ogrzewaniu podłogowym warto wykonać dodatkowy test na gorąco z temperaturą zasilania czterdzieści pięć stopni Celsjusza przez sześć godzin, bo rozszerzalność cieplna rur PE-Xa ujawnia błędy zgrzewów niewidoczne w teście zimnym.

Metoda powietrzem a metoda wodna która lepiej wykryje nieszczelność przy badaniu spadku ciśnienia

Metoda powietrzna stosuje sprężone powietrze lub azot pod ciśnieniem maksymalnie trzech barów, a obserwacja trwa dwie godziny. Powietrze wypływa przez nieszczelność z charakterystycznym sykiem wykrywalnym akustycznie, a spadek ciśnienia odczytuje się na manometrze różnicowym z dokładnością do setnych bara. Procedura rozpoczyna się od inspekcji akustycznej przy ciśnieniu 0,2-0,5 bar, potem następuje właściwy test pod pełnym ciśnieniem próbnym.

Czułość metody powietrznej jest wyższa niż wodnej, bo sprężone powietrze przenika przez nieszczelności rzędu mikronów, przez które woda nie przeciekłaby przy niższym ciśnieniu. Jednocześnie energia zgromadzona w sprężonym gazie stanowi poważne zagrożenie: pęknięcie rury o średnicy piętnastu milimetrów przy trzech barach generuje siłę odrzutu porównywalną z wystrzałem z wiatrówki. Dlatego norma PN-EN 12779 wymaga stosowania zaworów bezpieczeństwa i osłon oraz zakazu przebywania osób w obrębie instalacji pod ciśnieniem.

ParametrMetoda wodnaMetoda powietrzna
BezpieczeństwoWysokieŚrednie (energia sprężonego gazu)
Czułość detekcjiŚredniaWysoka
Czas badania2-24 h2 h
Ryzyko zamarzaniaTak (zima)Nie
Ryzyko korozjiTak (przy długim zalewaniu)Nie
Wykrywanie mikro-nieszczelnościSłabeBardzo dobre
Koszt wykonania500-1200 zł800-1800 zł
Popularność w UE (2025)~70%~30% (rośnie o 25% rocznie)

Metodę wodną wybiera się domyślnie dla nowych instalacji w budynkach oddawanych do użytku w okresie wiosenno-letnim, gdzie temperatura nie spada poniżej zera. Powietrzną rezerwuje się do instalacji narażonych na mróz, do testów ekspresowych oraz do rurociągów ze stali nierdzewnej, gdzie woda mogłaby wywołać korozję naprężeniową. Schemat decyzyjny zaczyna się od pytania o temperaturę otoczenia: poniżej trzech stopni Celsjusza odpowiedź brzmi powietrze, powyżej pięciu stopni woda pozostaje bezpieczna.

Nowoczesne urządzenia do prób powietrznych wyposażone w moduł Acoustic Leak Alert potrafią wskazać lokalizację nieszczelności z dokładnością do pięciu centymetrów, co skraca czas naprawy nawet o siedemdziesiąt procent. Technologia DLF (Digital Leak Finder) analizuje spektrum dźwięku w paśmie dwudziestu do stu herców i odróżnia szum tła od syku powietrza uchodzącego przez mikropęknięcie.

Nigdy nie wykonuj próby powietrznej instalacji wypełnionej wcześniej wodą bez jej całkowitego osuszenia sprężonym powietrzem, bo resztki wilgoci zamarzają przy spadku temperatury i fałszują odczyt manometru.

Najczęstsze przyczyny zbyt dużego spadku ciśnienia w instalacji wodnej i jak ich uniknąć

Najczęstszą przyczyną przekroczenia normy 0,6 bar w trzydzieści minut jest niedostateczne odpowietrzenie, które działa jak wewnętrzny zbiornik buforowy. Pęcherzyk powietrza o objętości jednego decymetra sześciennego kompensuje spadek ciśnienia o około 0,1 bar w instalacji o pojemności stu litrów, przez co manometr pokazuje wynik lepszy niż rzeczywisty. Dlatego odpowietrzanie powtarza się po każdym etapie napełniania.

Drugą przyczyną bywa testowanie instalacji nasłonecznionej w lecie, bo wzrost temperatury wody o dziesięć stopni Celsjusza podnosi ciśnienie o około 0,5 bar i maskuje ubytek. Pomiar wykonuje się rano lub wieczorem, kiedy temperatura wody i otoczenia się stabilizują. Trzeci błąd to pomijanie próby na gorąco, która ujawnia nieszczelności na połączeniach zaciskowych rozszerzających się pod wpływem temperatury.

Czwarty problem to manometr bez aktualnego cechowania, którego wskazania mogą odbiegać od wartości rzeczywistej nawet o piętnaście procent. Piąty to brak dokumentacji fotograficznej stanu instalacji przed zakryciem, przez co wykonawca nie potrafi wskazać miejsca ewentualnej nieszczelności po tynkowaniu. Szósty, często pomijany, to brak stabilizacji temperatury otoczenia, bo wahania rzędu trzech stopni zmieniają ciśnienie wody o kilka dziesiątych bara.

  • Brak odpowietrzenia najwyższych punktów instalacji przed odczytem
  • Testowanie w nasłonecznionym pomieszczeniu bez stabilizacji temperatury
  • Pomijanie próby na gorąco przy instalacjach CO i ciepłej wody
  • Użycie manometru bez aktualnego cechowania
  • Brak oznaczenia i daty pomiaru na protokole

Aby uniknąć przekroczenia dopuszczalnego spadku ciśnienia, każdą próbę poprzedza kontrola wzrokowa połączeń, obejmująca zaciski, skręcania i lutowania. Mechanizm jest prosty: połączenie, które pod ciśnieniem roboczym nie kapie, w próbie próbnej przy dziesięciu barach może się rozszczelnić, bo siła działająca na uszczelkę wzrasta dziesięciokrotnie. Dlatego normy przewidują ciśnienie próbne wyższe od roboczego, a nie równe, co stanowi wbudowany współczynnik bezpieczeństwa.

Dokumentacja odbiorowa i protokół próby szczelności

Protokół próby szczelności instalacji wodnej to dokument, bez którego odbiór budynku nie może dojść do skutku. Zawiera datę i godzinę rozpoczęcia oraz zakończenia badania, rodzaj instalacji, wartość ciśnienia próbnego, czas obserwacji, odczyt końcowy, dane manometru (numer, klasa, data cechowania) oraz podpis kierownika budowy lub uprawnionego instalatora. Brak któregokolwiek z tych elementów podważa ważność dokumentu w oczach nadzoru budowlanego i ubezpieczyciela.

Element protokołuWymagane dane
Data i godzinaRozpoczęcie i zakończenie pomiaru
Ciśnienie próbneWartość w barach (np. 10 bar dla wody)
Ciśnienie końcoweOdczyt po czasie obserwacji
Spadek ciśnieniaRóżnica + ocena zgodności z normą
ManometrNumer seryjny, klasa, data cechowania
WarunkiTemperatura otoczenia, metoda (woda/powietrze)
PodpisyInstalator + inspektor nadzoru

WTWiOR (Warunki Techniczne Wykonania i Odbioru Robót) oraz norma PN-92/B-01706 stanowią ramy prawne, w których porusza się każdy wykonawca. Zapisy tych dokumentów precyzują, że spadek ciśnienia większy niż dopuszczalny dyskwalifikuje instalację i wymaga lokalizacji oraz naprawy nieszczelności przed ponowną próbą. Inspekcja fotograficzna newralgicznych połączeń stanowi uzupełnienie protokołu, które chroni wykonawcę w razie reklamacji po latach eksploatacji.

Archiwizuj protokół w wersji papierowej i cyfrowej przez minimum pięć lat od odbioru budynku, bo tyle wynosi okres przedawnienia roszczeń z tytułu rękojmi za wady ukryte instalacji.

Checklista 15-punktowa gotowość do próby szczelności

  • Instalacja kompletna, wszystkie punkty czerpalne zamontowane
  • Zawory odcinające sprawne i dostępne
  • Najwyższe punkty wyposażone w zawory odpowietrzające
  • Manometr cechowany, klasa 1,6 lub lepsza, zakres adekwatny
  • Pompa ręczna lub elektryczna z zaworem zwrotnym
  • Woda do napełnienia instalacji (zdatna do celów sanitarnych)
  • Temperatura otoczenia powyżej pięciu stopni Celsjusza
  • Brak nasłonecznienia bezpośredniego w miejscu pomiaru
  • Ciśnienie próbne ustalone na podstawie typu instalacji
  • Odpowietrzenie wykonane w trzech przebiegach
  • Badanie wstępne: 3×10 min z przerwami co 10 min
  • Badanie główne: 2 h (grzejniki) lub 24 h (podłogówka)
  • Spadek ciśnienia mniejszy lub równy 0,6 bar (wstępne) / 0,2 bar (główne)
  • Protokół wypełniony i podpisany przez instalatora
  • Dokumentacja fotograficzna newralgicznych połączeń

Spełnienie każdego punktu powyższej listy stanowi warunek dopuszczenia instalacji do odbioru i jednocześnie zabezpieczenie inwestora przed kosztownymi naprawami po tynkowaniu. Dopuszczalny spadek ciśnienia w instalacji wodnej wynoszący 0,6 bar w trzydzieści minut i 0,2 bar w dwie godziny to wartości wypracowane przez dziesięciolecia praktyki, zapisane w normie PN-EN 806 i WTWiOR. Trzymanie się tych parametrów oznacza spokój na lata: brak zalań, brak legionelli w stagnującej wodzie, brak rachunków od sąsiadów z dołu za wymianę sufitu. Wydrukuj checklistę, powieś ją obok rozdzielacza i pilnuj, by każdy etap montażu zakończył się wpisem do dziennika budowy.
