Do kiedy stosowano instalacje aluminiowe w Polsce

Masz za sobą kilka nieprzespanych nocy, bo elektryk wspomniał coś o aluminium w rozdzielnicy, a ty nie masz pojęcia, co to oznacza dla bezpieczeństwa twojej rodziny. Właśnie wczoraj sąsiad zreprzentował ci kosmiczną sumę za wymianę instalacji, więc naturalnie chcesz wiedzieć, czy to rzeczywiście konieczne i czy instalacje aluminiowe to rzeczywiście aż taki problem, czy może kolejny sposób branży budowlanej na wyciąganie pieniędzy. Przyjrzyjmy się faktom, bo jedno jest pewne: ten temat budzi więcej emocji niż jakikolwiek inny aspekt techniczny w polskich domach.

• Charakterystyka instalacji aluminiowych z lat 60. i 70.
• Zagrożenia związane ze starą instalacją aluminiową
• Jak rozpoznać aluminium w instalacji elektrycznej
• Kiedy wymienić instalację aluminiową na miedzianą
• Do kiedy stosowano instalacje aluminiowe?

Charakterystyka instalacji aluminiowych z lat 60. i 70.

Polska drugiej połowy XX wieku stała przed gigantycznym wyzwaniem budowlanym. Miliony rodzin czekały na własne mieszkania, a przemysł potrzebował tanich, dostępnych materiałów do masowej produkcji instalacji elektrycznych. Aluminium spełniało te wymagania niemal idealnie było znacznie tańsze od miedzi, lekkie, plastyczne i wystarczająco przewodzące dla ówczesnych potrzeb. W efekcie między rokiem 1960 a 1979 aluminium stało się dominującym materiałem w budownictwie mieszkaniowym, zarówno w blokach, jak i w domach jednorodzinnych.

Charakterystyczne dla tamtego okresu było stosowanie przewodów aluminiowych typu A02, A03 oraz giętkich linkowych AL. Wykonywano je najczęściej jako jednożyłowe lub wielożyłowe, izolowane polichlorkiem winylu, co w tamtym czasie uznawano za nowoczesne rozwiązanie. Przekroje stosowanych przewodów mieściły się zazwyczaj w zakresie od 1,5 mm² do 6 mm², przy czym najczęściej spotykana instalacja oświetleniowa wykorzystywała przewody 1,5 mm², natomiast obwody gniazd wtykowych 2,5 mm². Normy budowlane tamtego okresu, choć restrykcyjne jak na ówczesne standardy, nie uwzględniały jeszcze w pełni zjawisk związanych ze starzeniem się aluminium w kontakcie z tlenem i wilgocią.

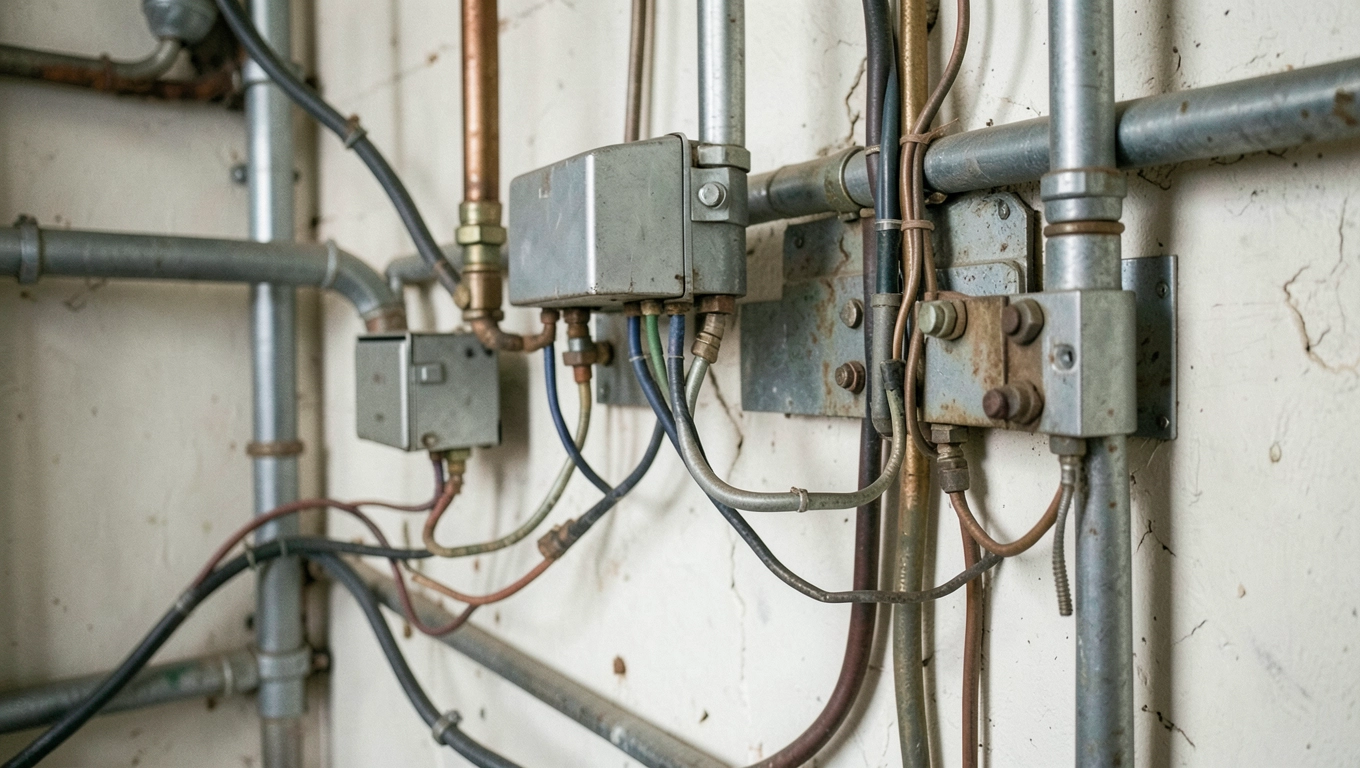

Instalacje aluminiowe z lat 60. i 70. można rozpoznać po kilku charakterystycznych cechach konstrukcyjnych. Typowa rozdzielnica z tamtego okresu mieści bezpieczniki topikowe, ceramiczne oprawki, i charakterystyczne blaszane osłony. Przewody prowadzono najczęściej w rurach stalowych lub pcv, a ich kolor izolacji to zazwyczaj biel, szarość lub czerń aluminium nie wymagało kolorowego oznaczania żył, co było typowe dla późniejszych instalacji miedzianych. Same żyły aluminiowe po zdjęciu izolacji mają charakterystyczny srebrny, matowy połysk, który trudno pomylić z różowawą miedzią.

Warto wiedzieć, że ówczesne metody łączenia przewodów aluminiowych różnią się istotnie od dzisiejszych standardów. Stosowano zaciski śrubowe, lutowanie miękkie, a czasem nawet połączenia skręcane z użyciem taśmy izolacyjnej jako jedynego zabezpieczenia. Każde z tych rozwiązań z perspektywy dekady XXI wieku stanowi potencjalne źródło problemów, ponieważ aluminium reaguje z otoczeniem inaczej niż miedź, a ówczesne materiały łączeniowe nie zostały zaprojektowane z myślą o długotrwałym kontakcie z tym metalem.

Okres masowego stosowania aluminium w instalacjach elektrycznych w Polsce przypada na lata 1960-1979, choć pojedyncze realizacje można spotkać nawet w budynkach z początku lat 80. Po 1979 roku nastąpiła stopniowa zmiana trendu najpierw w budownictwie przemysłowym i użyteczności publicznej, a od lat 90. również w sektorze mieszkaniowym. Miedź zaczęła wypierać aluminium przede wszystkim ze względu na coraz lepszą dostępność i spadające ceny tego metalu na rynkach światowych, ale także z powodu rosnącej świadomości problemów eksploatacyjnych związanych ze starzejącymi się instalacjami aluminiowymi.

Zagrożenia związane ze starą instalacją aluminiową

Aluminium należy do metali, które reagują z tlenem atmosferycznym znacznie szybciej niż miedź. Na powierzchni przewodu aluminiowego tworzy się warstwa tlenku glinu Al₂O₃ która mimo że chroni głębsze warstwy metalu, jednocześnie radykalnie pogarsza przewodność elektryczną połączenia. Ta warstwa jest twarda, krucha i ma resistancję około 10¹⁴ razy większą niż czyste aluminium. W praktyce oznacza to, że miejsce styku przewodu z zaciskiem, gdzie warstwa tlenku gromadzi się najintensywniej, staje się punktem o podwyższonym oporze elektrycznym, a co za tym idzie punktem generującym ciepło.

Zjawisko to nosi nazwę przegrzewania się połączeń i jest główną przyczyną pożarów w budynkach z instalacjami aluminiowymi. Gdy przez połączenie o podwyższonym oporze przepływa prąd, wydziela się ciepło proporcjonalne do iloczynu kwadratu natężenia prądu i oporu (P = I²R). W normalnych warunkach ciepło to jest odprowadzane do otoczenia, ale gdy opór rośnie na przykład przez narastającą warstwę tlenku temperatura połączenia może przekroczyć 70°C, a przy dalszym obciążeniu osiągnąć 200°C lub więcej. W takich warunkach izolacja zaczyna się topić, a materiały wokół punktu styku ulegają zwęgleniu.

Drugim istotnym zagrożeniem jest zjawisko pełzania aluminium pod wpływem temperatury i obciążenia mechanicznego. Aluminium wykazuje creeping czyli powolną, plastyczną deformację pod wpływem długotrwałego obciążenia w temperaturach znacznie niższych niż temperatura topnienia. W praktyce oznacza to, że połączenie śrubowe, które było dobrze dokręcone w momencie montażu, z biegiem lat i cykli grzewczych stopniowo się osłabia. Śruba luzuje się, styk pogarsza się jeszcze bardziej, generowane ciepło rośnie, i spiralnie dochodzimy do scenariusza opisanego w poprzednim akapicie. Proces ten jest tym szybszy, im wyższe są obciążenia prądowe instalacji czyli im więcej nowoczesnych urządzeń podłączamy do starej instalacji.

Statystyki straży pożarnej jednoznacznie potwierdzają skalę problemu. Według danych Głównego Urzędu Nadzaru Pożarowego, awarie instalacji elektrycznej odpowiadają za około 25-30% wszystkich pożarów w budynkach mieszkalnych w Polsce, a instalacje starsze niż 30 lat są nadreprezentowane w tej statystyce w sposób dramatyczny. W budynkach z instalacjami aluminiowymi z lat 60. i 70. ryzyko pożaru związanego z awarią elektryczną jest szacowane przez specjalistów na trzykrotnie wyższe niż w budynkach z nowymi instalacjami miedzianymi.

Ubezpieczyciele doskonale zdają sobie sprawę z tych statystyk. Coraz częściej firmy ubezpieczeniowe żądają ekspertyzy stanu instalacji elektrycznej przy polisach na budynki starsze niż 25 lat, a w przypadku stwierdzenia instalacji aluminiowej bez aktualnego przeglądu mogą odmówić wypłaty odszkodowania w przypadku pożaru lub zalania spowodowanego awarią elektryczną. W skrajnych przypadkach polisa może być oferowana jedynie z wyłączeniem odpowiedzialności za szkody wynikłe z awarii instalacji, co de facto oznacza brak realnej ochrony ubezpieczeniowej dla właściciela nieruchomości.

Jak rozpoznać aluminium w instalacji elektrycznej

Pierwszym krokiem do oceny instalacji jest zlokalizowanie rozdzielnicy zazwyczaj znajduje się ona w przedpokoju, holu lub pomieszczeniu gospodarczym, często za drewnianą lub metalową obudową. Po otwarciu osłony zwróć uwagę na kolor żył dochodzących do bezpieczników. Miedź ma charakterystyczny różowawy, ciepły odcień, podczas gdy aluminium jest srebrzyste, niemal białe, z matowym wykończeniem. Ta różnica jest widoczna gołym okiem, choć wymaga odrobinę wprawy zwłaszcza jeśli przewody są pokryte kurzem lub delikatnie utlenione.

Przewody aluminiowe, nawet te dobrze zachowane, mają specyficzną teksturę powierzchni. W przeciwieństwie do miedzi, która z czasem nabiera ciepłego, lekko ciemniejszego odcienia, aluminium pozostaje blade i nabiera charakterystycznego, szarawego nalotu. Jeśli masz wątpliwości, możesz ostrożnie zdjąć kilka centymetrów izolacji w miejscu, gdzie przewód wchodzi do puszki pamiętaj jednak, by wcześniej wyłączyć obwód i upewnić się, że w przewodzie nie płynie prąd. Przyłożenie ostrza noża do żyły aluminiowej zostawia wyraźny, metaliczny ślad, ale aluminium jest miększe niż miedź, więc zadziała z mniejszym oporem.

Innym sposobem identyfikacji jest sprawdzenie samego przekroju przewodu. Przewody aluminiowe o przekroju odpowiadającym miedzianym są wyraźnie lżejsze aluminium ma gęstość 2,7 g/cm³ w porównaniu z 8,96 g/cm³ dla miedzi, czyli około trzykrotnie mniej. W praktyce oznacza to, że szpula przewodu aluminiowego 2,5 mm² waży ułamek tego, co ważyłaby identyczna ilość przewodu miedzianego. Ten test jest szczególnie przydatny, gdy widzisz zwinięte kawałki przewodów pozostałe po poprzednich naprawach czy modernizacjach.

Dokładniejszą metodę stanowi analiza dokumentacji technicznej budynku. Jeśli posiadasz projekt instalacji elektrycznej z okresu budowy domu a w Polsce przez wiele lat obowiązywał wymóg takiej dokumentacji sprawdź specyfikację materiałową. W opisach technicznych z lat 60. i 70. aluminium będzie oznaczone skrótami Al, ALU lub pełną nazwą, podczas gdy instalacje miedziane opisywano jako Cu (cuprum). Brak dokumentacji nie oznacza jednak, że jesteś bezradny świadectwo charakterystyki energetycznej budynku często zawiera informacje o rodzaju instalacji, podobnie jak protokoły z przeglądów kominiarskich czy energetycznych, gdzie elektryk czasem odnotowuje stan instalacji.

Profesjonalną metodę identyfikacji oferują specjalistyczne firmy elektryczne dysponujące urządzeniem do analizy składu metalu, jednak dla przeciętnego właściciela domu taki wydatek rzadko jest uzasadniony. Znacznie praktyczniejsze jest zlecenie przeglądu instalacji elektrycznej uprawnionemu elektrykowi z uprawnieniami SEP taki specjalista podczas jednej wizyty oceni nie tylko rodzaj przewodów, ale także stan izolacji, jakość połączeń i zgodność instalacji z aktualnymi normami. Koszt takiego przeglądu waha się zazwyczaj między 200 a 500 złotych, w zależności od wielkości budynku i stopnia skomplikowania instalacji, a jego wynikiem jest protokół stanowiący podstawę do dalszych decyzji.

Kiedy wymienić instalację aluminiową na miedzianą

Prawo budowlane w Polsce nie nakłada na właścicieli obowiązku wymiany instalacji aluminiowej w określonym terminie. Jedynym formalnym wymogiem jest utrzymywanie instalacji w stanie technicznym zapewniającym bezpieczeństwo użytkowania co oznacza, że to właściciel ponosi odpowiedzialność za ocenę, czy jego instalacja nadal spełnia ten warunek. W praktyce jednak każdy elektryk z kilkuletnim doświadczeniem powie ci to samo: instalacja aluminiowa starsza niż 20-25 lat wymaga albo gruntownej modernizacji, albo przynajmniej szczegółowej oceny z dokumentacją stanu technicznego.

Bezwzględnym wskazaniem do natychmiastowej wymiany są sytuacje, gdy instalacja wykazuje jednoznaczne oznaki degradacji. Do takich sygnałów należą: charakterystyczny zapach palonej izolacji w pobliżu gniazd lub włączników, ciemne przebarwienia na osłonach gniazd, ciepłe w dotyku elementy instalacji nawet przy małym obciążeniu, migające światło niezwiązane z usterką żarówki, bezpieczniki toppediskujące się zbyt często, oraz iskrzenie przy wkładaniu wtyczek do gniazd. Każde z tych zjawisk świadczy o tym, że w instalacji zachodzą procesy, które w każdej chwili mogą doprowadzić do pożaru i nie ma tutaj miejsca na dyplomację.

Modernizacja instalacji aluminiowej na miedzianą to inwestycja, której koszt trudno jednoznacznie określić bez wiedzy o specyfice konkretnego budynku. Średnio za wymianę kompletnej instalacji w domu jednorodzinnym o powierzchni 100-150 m² należy przygotować kwotę od 8 000 do 20 000 złotych, przy czym widełki te obejmują zarówno materiały, jak i robociznę. Na ostateczny koszt wpływa: liczba obwodów, stopień skomplikowania prac wykończeniowych (czyli ile ścian trzeba będzie kuć i odnawiać), dostępność przewodów w istniejących bruzdach, oraz lokalne ceny usług elektrycznych. Warto przy tym pamiętać, że wymiana instalacji znacząco podnosi wartość nieruchomości szacunkowo o 3-7% w przypadku domów starszych, gdzie instalacja aluminiowa stanowi istotną obciążę dla potencjalnych nabywców.

Proces wymiany instalacji składa się z kilku etapów, które profesjonalna firma przeprowadza w ustalonej kolejności. Pierwszym krokiem jest wykonanie projektu modernizacji przez uprawnionego projektanta dokument ten uwzględnia aktualne normy (przede wszystkim normę PN-HD 60364, która w Polsce obowiązuje od 2010 roku) oraz przyszłe potrzeby energetyczne budynku, w tym możliwość instalacji paneli fotowoltaicznych czy ładowarek do pojazdów elektrycznych. Następnie elektrycy wykonawcy instalują przewody zgodnie z projektem, montują rozdzielnicę z nowoczesnymi wyłącznikami nadprądowymi (tzw. automatami) i różnicowoprądowymi, oraz instalują nowe gniazda i łączniki. Całość kończy się odbiorem technicznym z pomiarami rezystancji izolacji i ciągłości przewodów ochronnych.

Alternatywą dla pełnej wymiany stosowaną rzadziej, ale czasem uzasadnioną ekonomicznie jest modernizacja połączeń i wymiana najbardziej obciążonych odcinków instalacji bez wymiany całej sieci przewodów. Rozwiązanie to polega na wymianie wszystkich puszek rozdzielczych, zacisków, gniazd i łączników na nowe, dedykowane do aluminium, oraz na zastosowaniu specjalnych smarów przeciwutleniających w miejscach połączeń. Tak przeprowadzona modernizacja jest tańsza o około 30-40% od pełnej wymiany, ale jej skuteczność w długim terminie budzi wśród specjalistów pewne wątpliwości zwłaszcza gdy przewody same wykazują już oznaki degradacji. Decyzja między pełną wymianą a modernizacją powinna zawsze wynikać z konkretnej oceny stanu technicznego, a nie z chęci oszczędności.

Planując wymianę lub modernizację instalacji, warto od razu uwzględnić przyszłe potrzeby energetyczne domu. Jeśli rozważasz instalację fotowoltaiki, ładowarki do samochodu elektrycznego czy system inteligentnego zarządzania budynkiem inwestycja w nową instalację powinna to uwzględniać już na etapie projektu. W praktyce oznacza to zazwyczaj zwiększenie liczby obwodów, zastosowanie przewodów o większym przekroju (4 mm² lub 6 mm² dla obwodów wysokiej mocy), oraz instalację dedykowanych rozdzielnic z rezerwą na przyszłą rozbudowę. Koszt takiego rozszerzonego projektu jest wyższy o 10-15%, ale oszczędza dramatycznie wyższe wydatki na ponowną modernizację za kilka lub kilkanaście lat.

Twoja instalacja aluminiowa nie musi oznaczać natychmiastowego zagrożenia, ale z całą pewnością wymaga świadomego podejścia. Jeśli budynek ma więcej niż 25 lat, a ty nie znasz aktualnego stanu instalacji umów przegląd u uprawnionego elektryka. Nie czekaj na awarię, nie licz na szczęście. W kwestiach bezpieczeństwa elektrycznego domu nie ma miejsca na kompromisy, a każdy miesiąc zwłoki to miesiąc, w którym ryzyko rośnie.
