Czy grzejnik elektryczny musi być podłączony do wody?

Grzejnik olejowy i ceramiczny a potrzeba wody w układzie

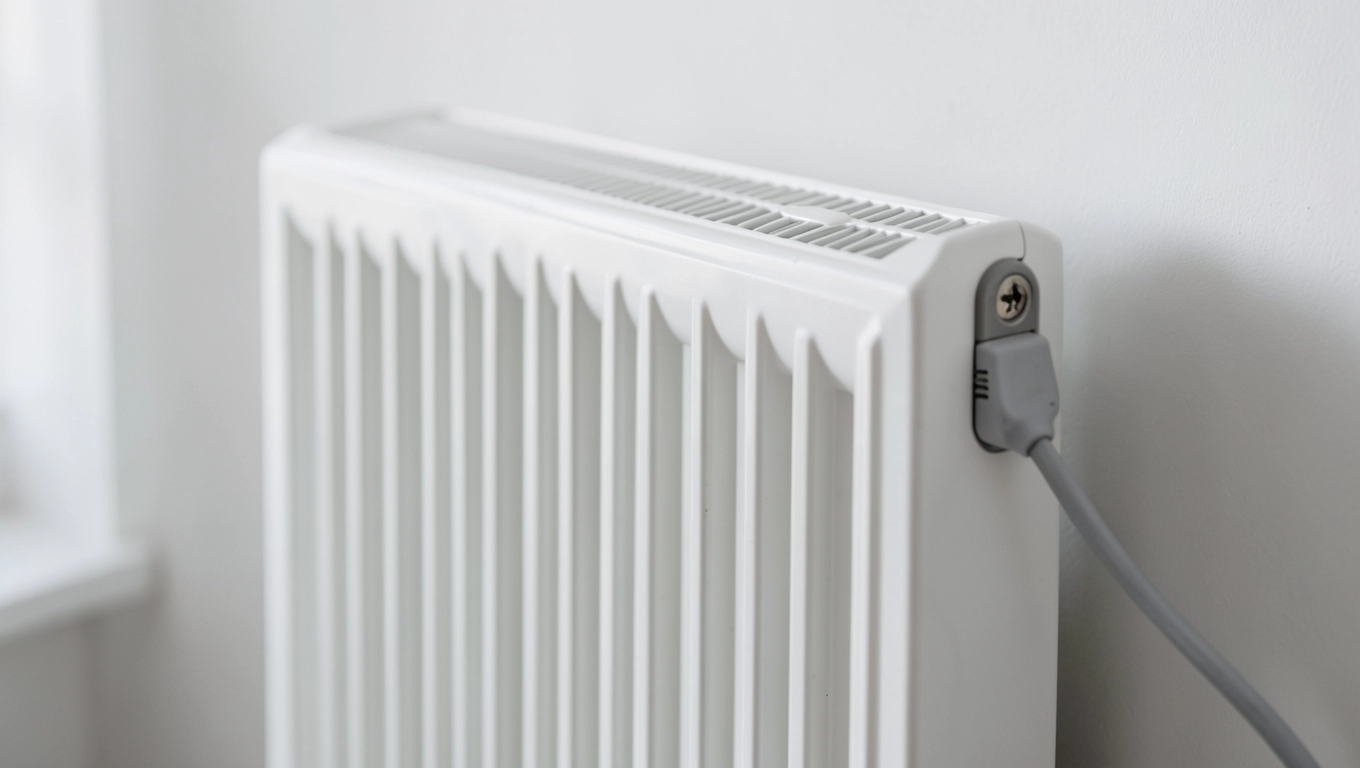

Zacznijmy od sedna, bo odpowiedź na pytanie czy grzejnik elektryczny musi być podłączony do wody jest krótsza, niż sugeruje sam tytuł problemu. Czysty grzejnik elektryczny, zarówno olejowy, jak i ceramiczny, działa wyłącznie na prądzie. Żadna instalacja wodna, żaden kran, żaden obieg centralnego ogrzewania nie jest mu potrzebny do tego, żeby oddawał ciepło do pomieszczenia.

• Grzejnik olejowy i ceramiczny a potrzeba wody w układzie
• Grzałka elektryczna w grzejniku wodnym i limity temperatury
• Strefy bezpieczeństwa w łazience dla grzejnika z grzałką
• Co to oznacza dla użytkownika

Konstrukcja takiego urządzenia jest zamknięta. Olejowy model ma w środku diatermiczny olej mineralny, który krąży w zamkniętej stalowej obudowie, nagrzewa się od grzałki elektrycznej i oddaje ciepło przez radiator. Woda nie bierze udziału w żadnym etapie tego procesu. Ceramiczny z kolei wykorzystuje elementy grzewcze z wbudowanego kamienia ceramicznego, akumulującego energię cieplną i oddającego ją stopniowo do otoczenia. Tam też nie ma obiegu wodnego, a jedynie przewodzenie i promieniowanie ciepła przez masę ceramiczną.

Dlatego pytanie o podłączenie do wody pojawia się najczęściej przy dwóch sytuacjach. Pierwsza to grzejniki hybrydowe, łączące klasyczny kaloryfer z wbudowaną grzałką, stosowane w instalacjach c.o. Druga to grzejniki łazienkowe, które oprócz podłączenia do instalacji wodnej mogą mieć dodatkowy moduł elektryczny. W obu przypadkach element elektryczny zanurzony jest w wodzie, a to zmienia reguły bezpieczeństwa, o czym w dalszej części.

Warto też rozróżnić dwa pojęcia, które mylą się w codziennych rozmowach. Pojęcie grzejnik elektryczny oznacza samodzielne urządzenie grzewcze, działające z gniazdka. Pojęcie grzałka elektryczna oznacza wkład montowany do istniejącego grzejnika wodnego. W pierwszym przypadku woda jest zbędna. W drugim wręcz przeciwnie, bo to właśnie woda odprowadza ciepło z grzałki, chroniąc ją przed przegrzaniem.

Jeśli więc stoisz przed wyborem urządzenia grzewczego do pojedynczego pokoju, garażu, biura czy domku letniskowego, możesz spokojnie postawić na przenośny grzejnik olejowy albo ceramiczny. Podłączenie do wody byłoby tu technicznie niemożliwe i jednocześnie kompletnie zbędne. Potrzebujesz jedynie sprawnego gniazdka z prawidłowym uziemieniem.

Kiedy grzejnik elektryczny może pracować bez wody

Przenośne grzejniki olejowe, ceramiczne, konwektorowe oraz promiennikowe działają w obiegu zamkniętym lub oddają ciepło bezpośrednio przez obudowę. Każdy z nich pobiera prąd z gniazdka i zamienia energię elektryczną na cieplną w sposób w pełni niezależny od jakiejkolwiek instalacji wodnej. Norma PN-EN 60335-2-30 reguluje wymagania bezpieczeństwa dla takich urządzeń, a producenci wyraźnie oznaczają je jako nie wymagające podłączenia hydraulicznego.

Grzałka elektryczna w grzejniku wodnym i limity temperatury

Sprawa komplikuje się, gdy grzejnik elektryczny staje się częścią instalacji wodnej. Chodzi o sytuację, w której do klasycznego grzejnika c.o. montowana jest grzałka elektryczna, pozwalająca dogrzewać pomieszczenie poza sezonem grzewczym. Urządzenie takie musi być zanurzone w wodzie, bo to ciecz odprowadza z niego nadmiar ciepła. Grzałka pracująca na sucho spali się w ciągu kilku minut, a w skrajnym przypadku może doprowadzić do pożaru.

Z tego powodu każda grzałka, niezależnie od producenta, ma wbudowany ogranicznik temperatury. Najczęściej ustawiony jest na 82°C lub maksymalnie 90°C, w zależności od modelu. Woda w grzejniku nie powinna przekraczać tej wartości, bo powyżej niej rośnie ciśnienie pary wodnej i przyspiesza degradacja uszczelek. Dodatkowo przy wyższych temperaturach zwiększa się ryzyko oparzenia przy dotyku obudowy grzejnika, szczególnie przez dzieci.

Warto zwrócić uwagę na jeszcze jeden aspekt. Woda w instalacji c.o. zawiera tlen i minerały, które przy wysokich temperaturach intensyfikują korozję stali. Dlatego normy PN-EN 442 dla grzejników stalowych dopuszczają temperaturę roboczą do 110°C, ale wyłącznie w układach zamkniętych, z właściwie odpowietrzoną i odgazowaną wodą. Grzałka elektryczna, podnosząc temperaturę do granicy ogranicznika, realnie zbliża układ do tej granicy, więc jakość wody i stan instalacji mają tu znaczenie.

Praktyka pokazuje, że najczęstsze awarie wynikają z dwóch przyczyn. Pierwsza to powietrze w grzejniku, które izoluje część powierzchni grzałki od wody. W takim miejscu temperatura lokalnie przekracza dopuszczalne wartości, ogranicznik działa, ale po jego ostygnięciu grzałka znów się włącza. Efektem jest cykliczne przegrzewanie i szybsze zużycie elementu grzejnego. Druga przyczyna to osad kamienny na grzałce, działający jak izolator termiczny. Nawet kilka milimetrów kamienia potrafi podnieść temperaturę samej grzałki o kilkadziesiąt stopni ponad temperaturę wody.

W układach otwartych, gdzie woda ma stały kontakt z powietrzem, producenci odradzają montaż grzałek powyżej 2 kW, chyba że instalacja posiada zawór bezpieczeństwa i naczynie wzbiorcze o wystarczającej pojemności. Układ otwarty, zgodnie z polską normą PN-B-02414, nie powinien współpracować z grzałkami bez dodatkowego zabezpieczenia przed wzrostem ciśnienia.

Jak prawidłowo dobrać moc grzałki

Przyjmuje się, że na każdy 1 m² powierzchni grzejnika potrzebne jest około 100-150 W mocy grzałki, przy założeniu standardowej izolacji budynku. Dla grzejnika o wysokości 600 mm i szerokości 600 mm będzie to orientacyjnie 600-900 W. Przekroczenie tej wartości powoduje szybsze nagrzewanie wody, ale też częstsze załączanie ogranicznika, co skraca żywotność urządzenia.

Strefy bezpieczeństwa w łazience dla grzejnika z grzałką

Temat, który budzi najwięcej emocji, to montaż grzejnika z grzałką elektryczną w łazience. Woda i prąd w jednym pomieszczeniu zawsze wymagają szczególnej ostrożności, a przepisy precyzyjnie definiują, co wolno, a czego nie. Europejska norma IEC 60364-7-701, obowiązująca w krajach Unii, dzieli łazienkę na strefy oznaczone cyframi 0, 1, 2 i 3, w zależności od odległości od punktu poboru wody.

Strefa 0 to wnętrze wanny, brodzika lub kabiny prysznicowej. Montaż jakiegokolwiek urządzenia elektrycznego, w tym grzałki, jest tu całkowicie zakazany. Nawet najlepiej zaizolowany element, zanurzony w wodzie, stwarza ryzyko porażenia przy najdrobniejszej usterce izolacji.

Strefa 1 obejmuje przestrzeń nad wanną lub prysznicem do wysokości 2,25 m od podłogi. Dopuszcza się tu jedynie oprawy oświetleniowe i wentylatory o klasie ochrony IPX4 lub wyższej, zasilane napięciem SELV 12 V. Grzałka elektryczna w grzejniku wodnym nie spełnia tych wymagań, więc jej montaż w strefie 1 jest niedozwolony.

Strefa 2 rozciąga się 0,6 m wokół wanny lub prysznicza oraz 2,4 m nad podłogą w obrębie promienia 1,2 m od punktu czerpania wody. Tu można instalować grzejniki z grzałką, o ile całe urządzenie ma klasę ochrony IPX4, a obwód zasilający jest chroniony wyłącznikiem różnicowoprądowym RCD o czułości 30 mA. To absolutne minimum w łazienkach mieszkalnych.

Strefa 3 obejmuje resztę łazienki, czyli miejsca oddalone o więcej niż 0,6 m od wanny lub prysznica. Tu wymagania są łagodniejsze, ale nadal obowiązuje ochrona RCD i klasa IPX1 dla urządzeń zamontowanych na stałe. Grzałka w grzejniku drabinkowym, poprowadzonym w strefie 3, jest w pełni legalna i bezpieczna.

W praktyce oznacza to, że popularny grzejnik łazienkowy typu drabinkowego, zawieszony na ścianie naprzeciwko wanny, zwykle trafia w strefę 2 lub 3. Jeśli producent dostarcza go z klasą ochrony IPX4, a instalacja posiada RCD, montaż jest zgodny z normą. Warto przy tym pamiętać, że klasa IPX5, spotykana w droższych modelach, daje jeszcze większy margines bezpieczeństwa przy zachlapaniu strumieniem wody z każdej strony.

Praktyczne uwagi montażowe

Gniazdko zasilające grzałkę powinno znajdować się poza strefą 0, 1 i 2, czyli minimum 0,6 m od wanny. Najlepiej, jeśli jest wbudowane w ścianę, z klapką ochronną i podłączone do obwodu wydzielonego, zabezpieczonego osobnym bezpiecznikiem oraz wyłącznikiem różnicowoprądowym. Przewód zasilający grzałki nie powinien być prowadzony w strefie 0 ani 1, nawet jeśli urządzenie ma klasę IPX4.

Co to oznacza dla użytkownika

Jeśli planujesz zakup przenośnego grzejnika olejowego lub ceramicznego, temat wody możesz spokojnie pominąć. Urządzenie działa z gniazdka, nie wymaga hydraulika, a jedynym warunkiem jest sprawna instalacja elektryczna z prawidłowym uziemieniem. To najprostsze rozwiązanie, gdy chcesz dogrzać pojedyncze pomieszczenie bez angażowania całego systemu c.o.

Jeśli natomiast rozważasz montaż grzałki w istniejącym grzejniku wodnym, pamiętaj o trzech filarach bezpieczeństwa. Pierwszy to właściwa temperatura, nieprzekraczająca 82°C według zaleceń większości producentów. Drugi to jakość wody w instalacji, wolna od powietrza i nadmiaru osadów. Trzeci to strefy bezpieczeństwa w łazience, bezwzględnie respektujące podział na 0, 1, 2 i 3.

Przed podjęciem decyzji warto zajrzeć do instrukcji konkretnego modelu grzałki, gdzie producent podaje dopuszczalne ciśnienie, zakres mocy oraz warunki gwarancji. W razie wątpliwości najlepiej skonsultować się z elektrykiem lub instalatorem c.o., który oceni stan instalacji w Twoim domu. Czasem jedna wizyta specjalisty kosztuje mniej niż wymiana uszkodzonego grzejnika po sezonie grzewczym.

Źródła danych i norm: PN-EN 60335-2-30 (bezpieczeństwo urządzeń grzewczych), PN-EN 442 (grzejniki i konwektory), PN-B-02414 (ogrzewanie i ciepłownictwo), IEC 60364-7-701 (instalacje elektryczne w łazienkach), raporty NFPA dotyczące pożarów instalacji grzewczych.
