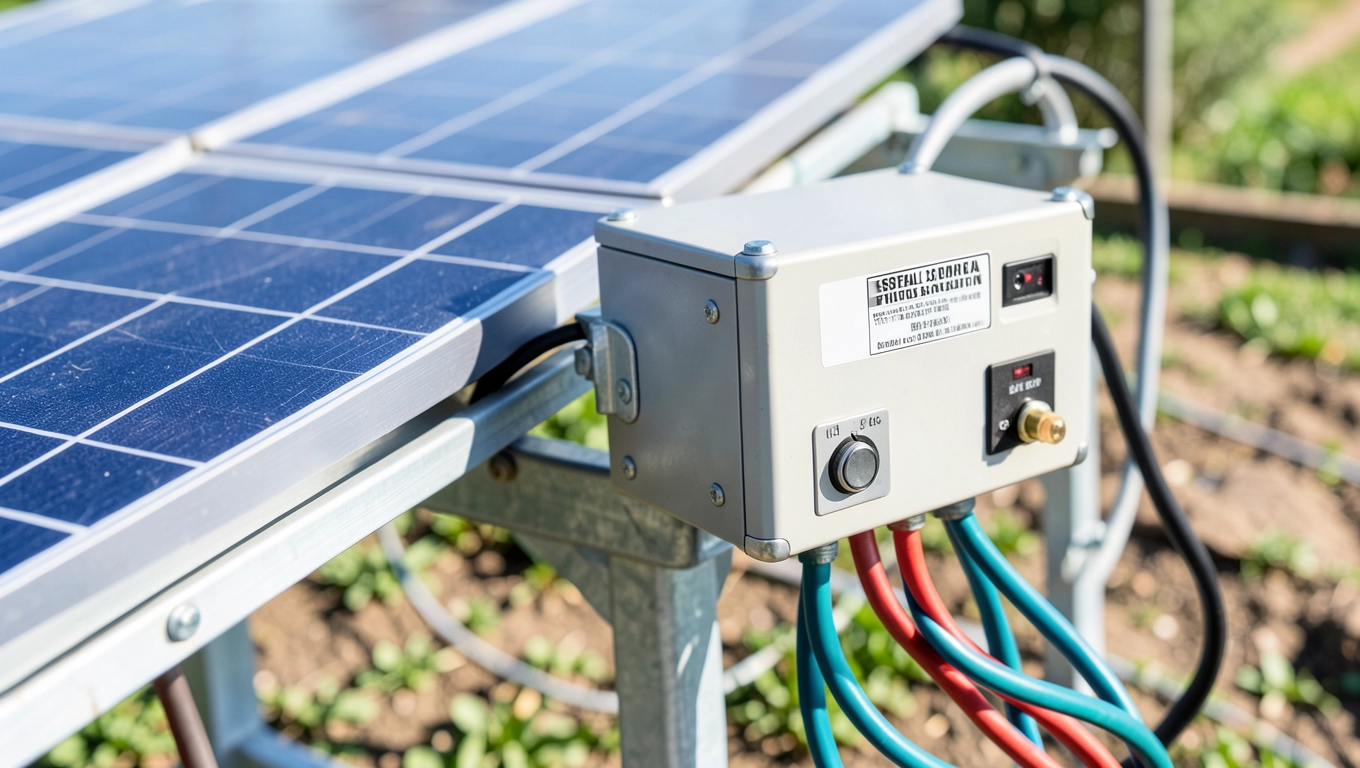

Skład instalacji fotowoltaicznej: kompletny przewodnik

Zastanawiałeś się kiedyś, jak to jest, że słońce, ten nieodłączny element naszego codziennego życia, może stać się źródłem zasilania dla Twojego domu? To nie magia, to instalacja fotowoltaiczna – złożony, choć wbrew pozorom fascynujący system, który zamienia promienie słoneczne w użyteczną energię elektryczną. Składa się on z kluczowych komponentów, które muszą ze sobą harmonijnie współpracować, by zapewnić Ci niezależność energetyczną i obniżyć rachunki za prąd. Przygotuj się na podróż w głąb technologii, która przekształca światło w kilowaty!

• Panele fotowoltaiczne – serce systemu
• Inwerter fotowoltaiczny (falownik) – mózg instalacji
• System mocowań (konstrukcja wsporcza) – fundament trwałości
• Okablowanie i złącza – niezawodne połączenia
• Aparatura zabezpieczająca – bezpieczeństwo przede wszystkim
• System monitorowania – kontrola wydajności
• Magazyny energii (akumulatory) – opcjonalne, lecz przyszłościowe rozwiązanie
• Co wchodzi w skład instalacji fotowoltaicznej

Instalacja fotowoltaiczna to prawdziwa orkiestra komponentów, gdzie każdy element gra kluczową rolę. Od paneli łapiących słońce, przez mózg sterujący przepływem energii, aż po niewidoczne, lecz niezbędne systemy zabezpieczeń – wszystko to musi ze sobą zagrać, aby instalacja pracowała efektywnie. Poniżej przedstawiamy zestawienie, które pozwoli Ci zrozumieć, co dokładnie kryje się za tą zieloną rewolucją energetyczną.

Kiedy spojrzymy na powyższe komponenty, staje się jasne, że elementy instalacji fotowoltaicznej to nie tylko panele, które widzimy na dachu. To kompleksowy ekosystem technologii, zaprojektowany tak, aby zoptymalizować pozyskiwanie energii słonecznej i dostarczyć ją w użytecznej formie do Twojego domu. Bez każdego z tych ogniw całe przedsięwzięcie mijałoby się z celem. A teraz zanurkujmy głębiej w każdy z tych kluczowych składników.

Panele fotowoltaiczne – serce systemu

Panele fotowoltaiczne, często nazywane pieszczotliwie „słonecznymi żniwiarzami”, to najbardziej rozpoznawalna część każdej instalacji fotowoltaicznej. Odpowiadają one za przekształcenie surowych promieni słonecznych w energię elektryczną. Wyobraź sobie, że to właśnie tutaj słońce zaczyna swoją transformację z niewyczerpanego światła w użyteczny prąd.

Zobacz także: Co wchodzi w skład instalacji centralnego ogrzewania Czyste Powietrze

W skład paneli wchodzą ogniwa fotowoltaiczne wykonane najczęściej z krzemu. Na rynku dominują trzy główne typy: monokrystaliczne, polikrystaliczne i cienkowarstwowe. Panele monokrystaliczne, charakteryzujące się jednolicie czarną barwą, są najbardziej wydajne i estetyczne, ale również najdroższe. Ich sprawność sięga 20-22%, a typowy panel ma wydajność od 350 do 500 Wp.

Panele polikrystaliczne, z kolei, mają nieco niższą wydajność (około 15-17%) i charakterystyczną niebieskawą barwę, lecz są tańsze. Panele cienkowarstwowe, choć najtańsze, oferują najniższą wydajność (poniżej 10%) i wymagają znacznie większej powierzchni do instalacji, przez co rzadziej stosowane są w domowych instalacjach.

Przy wyborze paneli kluczowe jest nie tylko ich moc, ale również współczynnik temperaturowy. Panele tracą wydajność wraz ze wzrostem temperatury, dlatego im niższy ten współczynnik, tym lepiej, zwłaszcza w upalne dni. Żywotność paneli szacuje się na ponad 25 lat, przy czym większość producentów oferuje 25-30 lat gwarancji na wydajność liniową, zapewniając, że po tym czasie panel będzie generował co najmniej 80% mocy początkowej.

Inwerter fotowoltaiczny (falownik) – mózg instalacji

Jeśli panele są sercem, to inwerter fotowoltaiczny, znany także jako falownik, jest bezsprzecznie mózgiem każdej instalacji fotowoltaicznej. Bez niego cała potęga wytworzona przez panele byłaby bezużyteczna dla naszych domowych urządzeń. To właśnie on odpowiada za kluczową transformację prądu stałego (DC) – tego, który powstaje w ogniwach – na prąd zmienny (AC), który płynie w naszych gniazdkach.

Od jakości i sprawności inwertera zależy w dużej mierze wydajność całej fotowoltaiki. Dostępne są różne typy: inwertery stringowe, które zbierają prąd z większej liczby paneli i przekształcają go centralnie; mikroinwertery, montowane przy każdym panelu, optymalizujące pracę pojedynczych modułów, co jest idealne dla instalacji z zacienieniami; oraz inwertery hybrydowe, które umożliwiają równoczesne zarządzanie energią z paneli, z sieci oraz z magazynu energii.

Wybór odpowiedniego falownika jest krytyczny. Należy dopasować jego moc do mocy instalacji paneli, uwzględnić fazowość instalacji domowej (jedno- lub trójfazowa) oraz przyszłe plany, np. podłączenie magazynu energii. Dobry inwerter powinien charakteryzować się wysoką sprawnością konwersji (powyżej 97-98%), mieć wbudowaną ochronę przed przepięciami oraz funkcje monitorowania pracy systemu.

Warto zwrócić uwagę na gwarancję producenta, która zazwyczaj wynosi od 5 do 12 lat, z możliwością rozszerzenia. Ceny inwerterów wahają się od kilku do kilkunastu tysięcy złotych, zależnie od mocy, marki i zaawansowania technologicznego. Pamiętaj, że inwestycja w dobry inwerter to inwestycja w stabilność i efektywność Twojego systemu na lata.

System mocowań (konstrukcja wsporcza) – fundament trwałości

Choć może wydawać się mniej spektakularny niż panele czy inwerter, system mocowań, czyli konstrukcja wsporcza, to absolutny fundament instalacji fotowoltaicznej. To on zapewnia stabilność, bezpieczeństwo i optymalne ustawienie paneli względem słońca, co ma bezpośredni wpływ na wydajność. Bez solidnego fundamentu nawet najlepsza technologia może okazać się zawodna.

Konstrukcja musi być przede wszystkim odporna na ekstremalne warunki atmosferyczne – silne wiatry, obciążenie śniegiem czy gradu. Materiały używane do produkcji to najczęściej aluminium i stal nierdzewna, które gwarantują trwałość i odporność na korozję. Każdy typ dachu wymaga innego podejścia: na dachach skośnych stosuje się szyny montażowe mocowane do krokwi lub łat, natomiast na dachach płaskich konstrukcje balastowe, które nie naruszają poszycia dachu, lub systemy kotwione.

System mocowań jest także kluczowy dla osiągnięcia optymalnego kąta nachylenia paneli. W Polsce optymalny kąt wynosi około 30-35 stopni dla maksymalnej produkcji rocznej. Dostępne są również konstrukcje naziemne, które dają większą swobodę w wyborze kąta i azymutu, lecz wymagają dodatkowej powierzchni gruntu. To rozwiązanie jest często wybierane, gdy powierzchnia dachu jest niewystarczająca lub nieodpowiednia pod względem warunków nasłonecznienia.

Okablowanie i złącza – niezawodne połączenia

Okablowanie i złącza to żyły i arterie każdej instalacji fotowoltaicznej. Choć często niewidoczne, to właśnie one odpowiadają za niezawodny przepływ energii od paneli, przez inwerter, aż do sieci domowej lub magazynu energii. Ich jakość jest absolutnie kluczowa dla bezpieczeństwa i efektywności całego systemu.

W systemach fotowoltaicznych stosuje się specjalne kable solarne, charakteryzujące się wysoką odpornością na promieniowanie UV, ekstremalne temperatury (od -40°C do +90°C) oraz uszkodzenia mechaniczne. Przewody te muszą być również odporne na olej i wilgoć. Najczęściej używane są kable miedziane w izolacji XLPE, o przekroju 4mm² lub 6mm², w zależności od długości odcinków i natężenia prądu.

Kluczowe są także złącza, z czego najpopularniejsze to złącza MC4. Są one standardem w branży fotowoltaicznej ze względu na swoją niezawodność, łatwość montażu i bezpieczeństwo. Złącza MC4 zapewniają szczelne połączenie, minimalizując ryzyko powstania łuku elektrycznego – potencjalnego źródła pożaru – oraz zmniejszają straty energii na połączeniach. Warto używać wyłącznie certyfikowanych złączy.

Podczas projektowania składu instalacji fotowoltaicznej niezwykle istotne jest prawidłowe ułożenie okablowania. Kable powinny być poprowadzone w sposób, który minimalizuje ich długość (redukując straty), jednocześnie chroniąc je przed uszkodzeniami i zapewniając estetyczny wygląd. Wszystkie połączenia powinny być dokładnie zabezpieczone przed wilgocią i uszkodzeniami mechanicznymi, co gwarantuje długotrwałą i bezproblemową pracę systemu.

Aparatura zabezpieczająca – bezpieczeństwo przede wszystkim

Aparatura zabezpieczająca to cicha, ale absolutnie niezbędna armia komponentów, która chroni Twoją instalację fotowoltaiczną i dom przed wszelkim niebezpieczeństwem. Można ją porównać do osobistego ochroniarza, który czuwa nad stabilnością systemu, a jego obecność, choć nie zawsze widoczna, jest kluczowa dla bezpieczeństwa.

W skład tej aparatury wchodzą m.in. ograniczniki przepięć (SPD), które chronią instalację przed skutkami wyładowań atmosferycznych i nagłych skoków napięcia w sieci. Są montowane zarówno po stronie prądu stałego (DC) – od paneli, jak i po stronie prądu zmiennego (AC) – przed inwerterem. Ich zadaniem jest skierowanie nadmiernego prądu do uziemienia, zapobiegając uszkodzeniu drogiego sprzętu.

Kolejnym elementem są wyłączniki nadprądowe i różnicowoprądowe (RCBO/RCD). Wyłączniki nadprądowe chronią przewody przed przegrzaniem i zwarciami, natomiast wyłączniki różnicowoprądowe monitorują różnice prądu między fazami i w przypadku wykrycia upływu prądu, np. do ziemi, natychmiast odłączają zasilanie, chroniąc przed porażeniem elektrycznym. To fundamentalny element bezpieczeństwa użytkowników.

W elementy fotowoltaiki wchodzi również rozłącznik DC, który pozwala na bezpieczne odłączenie paneli od inwertera w razie awarii, prac konserwacyjnych lub w sytuacjach awaryjnych. Wszystkie te elementy muszą być dobrane zgodnie z obowiązującymi normami i prawidłowo zamontowane przez doświadczonego instalatora, co jest kluczowe dla skuteczności zabezpieczeń.

System monitorowania – kontrola wydajności

System monitorowania to swoiste centrum dowodzenia każdej instalacji fotowoltaicznej, które pozwala na stałą kontrolę nad jej wydajnością i kondycją. Dzięki niemu masz wgląd w to, ile energii produkuje Twoja instalacja, jak efektywnie pracuje i czy nie pojawiają się żadne anomalie. To jak deska rozdzielcza w samochodzie – informuje Cię o wszystkim, co ważne.

Większość nowoczesnych inwerterów ma wbudowane moduły Wi-Fi, które przesyłają dane o produkcji energii do chmury obliczeniowej. Użytkownik uzyskuje dostęp do tych informacji za pośrednictwem dedykowanych aplikacji mobilnych lub platform internetowych. Możesz śledzić produkcję na bieżąco, w ujęciu dziennym, miesięcznym i rocznym, a także analizować historyczne dane.

Monitorowanie pozwala na szybkie wykrycie potencjalnych problemów, takich jak zacienienie paneli, awaria pojedynczego modułu czy spadek wydajności inwertera. Informacje o błędach są często przesyłane automatycznie, co umożliwia szybką reakcję i minimalizację strat w produkcji energii. To kluczowe narzędzie dla optymalizacji pracy Twojego systemu.

Niektóre zaawansowane systemy monitorowania oferują również możliwość śledzenia zużycia energii w domu, co pozwala na pełne zarządzanie bilansem energetycznym. Możesz zobaczyć, ile energii zużywasz, ile produkujesz i ile oddajesz do sieci, co pomaga w podejmowaniu świadomych decyzji dotyczących optymalizacji zużycia. To kolejny krok do pełnej niezależności energetycznej.

Magazyny energii (akumulatory) – opcjonalne, lecz przyszłościowe rozwiązanie

Magazyny energii, czyli akumulatory, to opcjonalny, lecz coraz bardziej zyskujący na popularności element instalacji fotowoltaicznej, który przenosi ją na zupełnie nowy poziom niezależności. Jeśli panele to Twoja elektrownia, a inwerter to mózg, to magazyn energii jest Twoim osobistym bankiem, do którego odkładasz nadwyżki energii, by wykorzystać je, gdy słońce śpi.

Funkcją magazynu energii jest przechowywanie nadwyżki prądu wyprodukowanej przez panele w ciągu dnia, która nie została zużyta na bieżąco. Energia ta może być następnie wykorzystana wieczorem lub w nocy, gdy produkcja z fotowoltaiki jest zerowa, lub w przypadku awarii sieci. To pozwala na maksymalne wykorzystanie wyprodukowanej energii i zmniejszenie zależności od zakładu energetycznego.

Najczęściej stosowane są akumulatory litowo-jonowe, podobne do tych używanych w samochodach elektrycznych, o pojemnościach od 5 do 20 kWh dla zastosowań domowych. Ich żywotność szacuje się na 10-15 lat lub określoną liczbę cykli ładowania/rozładowania (np. 6000-8000 cykli). Ceny magazynów energii są obecnie jednymi z najwyższych w składzie instalacji fotowoltaicznej, oscylując w granicach 10 000 – 40 000 PLN, w zależności od pojemności i producenta.

Warto rozważyć magazyn energii, zwłaszcza w obliczu zmieniających się systemów rozliczeń energii z fotowoltaiki. Dzięki niemu możesz stać się niemal w pełni samowystarczalny energetycznie. Choć jest to inwestycja początkowo kosztowna, w dłuższej perspektywie może przynieść znaczne oszczędności i zapewnić bezpieczeństwo energetyczne Twojego domu.

Co wchodzi w skład instalacji fotowoltaicznej

• P: Jakie są główne elementy instalacji fotowoltaicznej?

  O: Główne elementy instalacji fotowoltaicznej to: panele fotowoltaiczne, inwerter (falownik), system mocowań, okablowanie i złącza, aparatura zabezpieczająca oraz system monitorowania. Opcjonalnie do systemu może być dodany magazyn energii (akumulatory).

• P: Do czego służy inwerter (falownik) w instalacji fotowoltaicznej?

  O: Inwerter (falownik) jest kluczowym elementem instalacji fotowoltaicznej, który odpowiada za konwersję prądu stałego (DC) wytworzonego przez panele fotowoltaiczne na prąd zmienny (AC), który jest wykorzystywany w domowych instalacjach elektrycznych i może być oddawany do sieci.

• P: Dlaczego jakość okablowania i złączy jest tak ważna w instalacji fotowoltaicznej?

  O: Jakość okablowania i złączy jest kluczowa dla bezpieczeństwa i efektywności instalacji fotowoltaicznej, ponieważ odpowiadają one za niezawodny przepływ energii. Specjalne kable solarne są odporne na promieniowanie UV, ekstremalne temperatury i uszkodzenia mechaniczne, a certyfikowane złącza MC4 zapewniają szczelne połączenie, minimalizując ryzyko powstania łuku elektrycznego oraz straty energii.

• P: Co daje zastosowanie magazynu energii w instalacji fotowoltaicznej?

  O: Magazyn energii (akumulatory) pozwala na przechowywanie nadwyżek prądu wyprodukowanych przez panele w ciągu dnia, które nie zostały zużyte na bieżąco. Energia ta może być następnie wykorzystana wieczorem, w nocy lub w przypadku awarii sieci, zwiększając niezależność energetyczną domu i maksymalizując wykorzystanie własnej energii.
