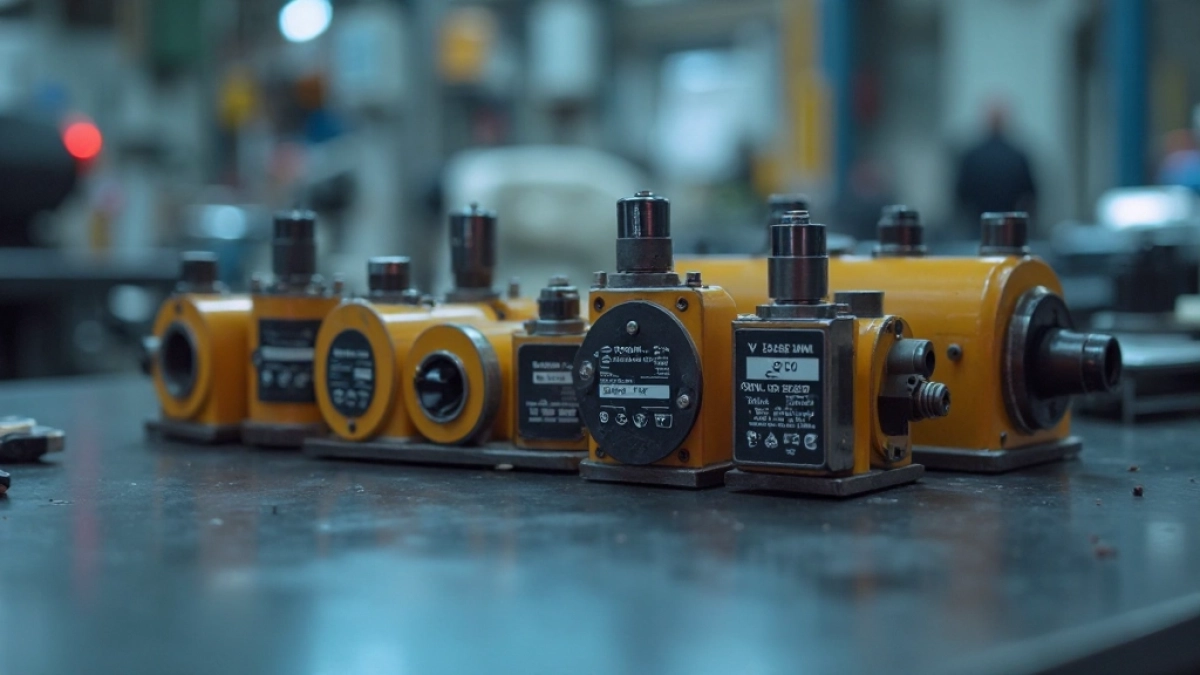

Cewki do elektrozaworów – jak dobrać, by nie spalić sterownika?

Przepalona cewka potrafi zatrzymać całą linię technologiczną w ciągu sekundy, a jej wymiana na właściwy model zajmuje średnio pięć minut, o ile numer katalogowy trafia w pierwsze podejście. Cewki elektrozaworów hydraulicznych to pozornie niewielkie podzespoły, od których zależy otwarcie i zamknięcie obiegu cieczy roboczej pod ciśnieniem dochodzącym do 350 barów. Właściwy dobór obejmuje znacznie więcej niż tylko zgodność napięcia z szafą sterowniczą. Norma PN-EN 60529 reguluje klasę ochrony IP, tolerancja napięcia ±10% wynika z fizyki uzwojenia, a średnica otworu rdzenia musi pokrywać się z trzpieniem zaworu co do milimetra. Poniżej znajdziesz konkretne parametry, ścieżkę doboru oraz diagnostykę, które pozwalają uniknąć przestojów i kosztownych pomyłek przy zamawianiu zamienników.

• Parametry techniczne cewek napięcie, moc, klasa IP
• Dobór cewki krok po kroku średnica, napięcie, producent
• Objawy przepalonej cewki i szybka diagnostyka miernikiem
• Najczęstsze błędy przy wymianie cewki w elektrozaworze
• Zasada działania cewki w elektrozaworze hydraulicznym
• Montaż i eksploatacja cewki krok po kroku
• Normy i źródła danych technicznych

Parametry techniczne cewek napięcie, moc, klasa IP

Napięcie zasilania stanowi pierwszy filtr przy doborze cewki do istniejącej instalacji. Wartość podana na tabliczce znamionowej odnosi się do konkretnego typu przebiegu: prąd stały (DC) wymaga uzwojenia o wyższej rezystancji, prąd zmienny (AC) opiera się na impedancji indukcyjnej przy częstotliwości 50 Hz. Pomylenie tych dwóch światów kończy się przepaleniem uzwojenia w ciągu ułamka sekundy.

Moc pobierana przez cewkę różni się istotnie między technologią DC a AC. Cewki 24V DC pobierają zazwyczaj od 3 do 6 W, podczas gdy ich odpowiedniki 230V AC sięgają 5-9 VA. Różnica wynika z prądu magnesującego, który w uzwojeniu prądu zmiennego musi cyklicznie pokonywać opór rdzenia. Planując zasilanie wielu zaworów jednocześnie, mnożysz pobór przez liczbę jednostek, by nie przekroczyć wydajności zasilacza buforowego.

Klasa izolacji uzwojenia określa maksymalną temperaturę pracy. Klasa F toleruje do 155°C, klasa H nawet 180°C. W instalacjach hydraulicznych pracujących w otoczeniu do 80°C wystarczy najczęściej klasa F, ale w pobliżu pieców przemysłowych lub w maszynach odlewniczych warto sięgnąć po klasę H. Każdy stopień wyżej wydłuża żywotność uzwojenia o około 30%.

Stopień ochrony IP definiuje odporność na pył i wilgoć zgodnie z normą PN-EN 60529. Cewki oznaczone IP65 wytrzymują strumień wody z dowolnego kierunku, IP67 tolerują krótkotrwałe zanurzenie do 1 metra. W halach z myciem podłóg lub w aplikacjach mobilnych narażonych na deszcz warto wybierać minimum IP65, bo niższa klasa oznacza korozję styków po kilku miesiącach.

Certyfikat CE oraz deklaracja zgodności producenta stanowią potwierdzenie przebadania produktu pod kątem kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Dokumenty te powinny towarzyszyć każdej dostawie, nawet jeśli zamówienie dotyczy pojedynczej sztuki. Brak deklaracji zmusza do samodzielnej weryfikacji, co w praktyce oznacza dodatkowy koszt laboratorium pomiarowego.

Dobór cewki krok po kroku średnica, napięcie, producent

Precyzyjny dobór zaczyna się od identyfikacji producenta oraz modelu elektrozaworu. Każdy wytwórca stosuje własny typoszereg średnic trzpienia i otworu rdzenia, dlatego nawet pozornie identyczne zawory różnią się o ułamki milimetra. Numer seryjny oraz oznaczenie serii z tabliczki znamionowej pozwalają wyszukać kartę katalogową, w której producent wymienia kompatybilne cewki z dokładnością do jednego symbolu.

Średnica otworu cewki to kolejny parametr niuansowy. Najczęściej spotykane wymiary to 9 mm, 13 mm oraz 16 mm, choć w zaworach proporcjonalnych trafiają się otwory 23 mm. Pomiar wykonujesz suwmiarką po wykręceniu starej cewki, pamiętając o sprawdzeniu zarówno wewnętrznego otworu, jak i średnicy zewnętrznej trzpienia. Różnica nawet 0,5 mm uniemożliwia montaż lub powoduje luz, który zaburza pracę twornika.

Napięcie zasilania musisz dobrać do parametrów wyjść szafy sterowniczej. Sterowniki PLC pracują standardowo przy 24V DC, rzadziej przy 12V DC. Starsze instalacje z przekaźnikami elektromechanicznymi korzystają z 230V AC. Zanim zamówisz nową cewkę, zmierz napięcie miernikiem na złączu zaworu przy aktywnym sterowaniu, bo spadki napięcia na długich przewodach potrafią sięgać kilku woltów.

Tolerancja napięcia ±10% wynika z prawa Ohma zastosowanego do uzwojenia oraz z marginesu bezpieczeństwa producenta. Cewka 24V DC pracuje poprawnie od 21,6V do 26,4V. Wartości spoza tego zakresu prowadzą albo do przegrzewania i skrócenia żywotności, albo do niewystarczającej siły ciągu twornika, co objawia się brakiem pełnego otwarcia zaworu.

Karta katalogowa producenta pozostaje jedynym wiarygodnym źródłem informacji o parametrach granicznych. Zawiera ona wartości rezystancji uzwojenia, dopuszczalny zakres temperatur, typ złącza elektrycznego oraz moment dokręcenia nakrętki centralnej. Zamiennik bez karty katalogowej to ryzyko, które w środowisku produkcyjnym przekracza pozorną oszczędność.

• Zidentyfikuj producenta i model elektrozaworu na tabliczce znamionowej.
• Zmierz średnicę otworu cewki oraz trzpienia suwmiarką.
• Sprawdź napięcie wyjściowe sterownika miernikiem przy aktywnym sygnale.
• Zweryfikuj klasę ochrony IP oraz zakres temperatur pracy otoczenia.
• Zamów cewkę z kartą katalogową i deklaracją zgodności producenta.

Objawy przepalonej cewki i szybka diagnostyka miernikiem

Brak reakcji zaworu mimo podania napięcia na złącze to pierwszy sygnał ostrzegawczy. Elektrozawór nie zmienia pozycji, przepływ cieczy roboczej nie zostaje odblokowany lub odcięty. W takiej sytuacji najczęściej winowajcą okazuje się właśnie cewka, choć przyczyną bywa też uszkodzony mechanizm ruchomy, zanieczyszczenia w gnieździe czy problem z elektroniką sterującą.

Charakterystyczny zapach spalenizny to potwierdzenie termicznego uszkodzenia izolacji uzwojenia. Lotne związki organiczne uwalniają się przy temperaturach powyżej 130°C, gdy izolacja klasy F zaczyna się rozkładać. Zapach utrzymuje się nawet po wyłączeniu zasilania i ostygnięciu cewki, co stanowi dodatkowy, łatwy do wykrycia symptom.

Cewka ciepła, ale zawór nie przełącza, wskazuje na przerwę w uzwojeniu. Prąd przepływa przez część zwojów, generuje ciepło, lecz wypadkowe pole magnetyczne jest zbyt słabe, by wciągnąć twornik. To rzadziej spotykana usterka niż zwarcie, ale równie destrukcyjna, ponieważ układ elektroniczny sterownika może ulec uszkodzeniu od cofnięcia indukcyjnego.

Test miernikiem pozwala zweryfikować stan uzwojenia w ciągu minuty. Odłączasz złącze elektryczne, ustawiasz multimetr na pomiar rezystancji w zakresie 200 Ω lub 2 kΩ i przykładasz sondy do pinów cewki. Wartość zgodna z kartą katalogową ±10% oznacza uzwojenie sprawne. Odczyt bliski zeru sygnalizuje zwarcie, nieskończoność potwierdza przerwę. W obu przypadkach cewka kwalifikuje się do wymiany.

Pomiar rezystancji wykonuj zawsze przy odłączonym zasilaniu. Dotknięcie sondami złącz pod napięciem grozi zwarciem, uszkodzeniem miernika oraz porażeniem prądem o napięciu do 230V.

Najczęstsze błędy przy wymianie cewki w elektrozaworze

Dobranie cewki o napięciu AC do sterownika pracującego w trybie DC stanowi klasyczny błąd prowadzący do natychmiastowego przepalenia. Konstrukcja uzwojenia prądu zmiennego opiera się na impedancji indukcyjnej, która po przyłożeniu napięcia stałego spada niemal do zera. Prąd rośnie w ułamku sekundy do wartości granicznej, izolacja zwęgla się, cewka staje się bezużyteczna.

Zignorowanie tolerancji napięcia ±10% w sieciach 230V AC bywa równie kosztowne. Skoki napięcia sięgające 253V w godzinach szczytu energetycznego powodują nasycenie rdzenia, wzrost prądu magnesującego i przegrzewanie uzwojenia. Rozwiązaniem okazuje się stabilizator napięcia lub cewka o wyższej klasie izolacji termicznej.

Użycie cewki bez kompatybilnego złącza elektrycznego zmusza do przerabiania wiązki kablowej lub stosowania adapterów. Każde dodatkowe połączenie to potencjalny punkt grzania się styku, korozji i przerw w obwodzie. W środowisku przemysłowym lepiej zamówić cewkę z wtyczką pasującą do gniazda zaworu niż ryzykować niestabilny kontakt.

Oszczędzanie na klasie ochrony IP w środowisku wilgotnym kończy się awarią po dwóch do trzech miesięcy. Cewka z IP54 zamontowana w hali z myciem podłóg chłonie wilgoć, utlenia styki, aż w końcu uzwojenie koroduje od wewnątrz. Koszt wymiany kilku cewek w cyklu rocznym znacząco przewyższa różnicę cenową między IP54 a IP65.

Nakręcanie nakrętki centralnej z nadmiernym momentem to częsty błąd serwisantów. Polimerowy kołnierz cewki lub gwint mosiężny zaworu znoszą określone obciążenie, przekroczenie go powoduje pęknięcie. Moment dokręcenia z karty katalogowej zwykle mieści się w przedziale 2-4 Nm i warto go przestrzegać z użyciem klucza dynamometrycznego.

Zasada działania cewki w elektrozaworze hydraulicznym

Uzwojenie nawinięte drutem miedzianym stanowi podstawowy element generujący pole magnetyczne. Gdy przez zwoje przepływa prąd, wokół cewki powstaje strumień magnetyczny skoncentrowany przez ferromagnetyczny rdzeń. Ten strumień działa na ruchomy twornik umieszczony wewnątrz rdzenia, wciągając go w kierunku szczeliny roboczej.

Sprężyna powrotna utrzymuje twornik w pozycji wyjściowej po odłączeniu napięcia. Siła sprężyny musi być mniejsza od siły magnetycznej generowanej przez cewkę przy minimalnym napięciu roboczym. Zachowanie tej równowagi gwarantuje pewne przełączanie zaworu zarówno przy zasilaniu, jak i po jego odcięciu.

Etapy pracy cewki przebiegają według powtarzalnego schematu. Podanie napięcia powoduje narastanie prądu w uzwojeniu, co generuje rosnące pole magnetyczne. Po przekroczeniu progu ciągu twornik zostaje wciągnięty w głąb rdzenia, otwierając lub zamykając kanał hydrauliczny zgodnie z konstrukcją zaworu. Odcięcie napięcia zwalnia pole magnetyczne, sprężyna odsuwa twornik, a zawór wraca do pozycji spoczynkowej.

Przebieg napięcia wpływa na charakter pracy cewki. Prąd stały DC zapewnia stałą siłę magnetyczną po ustabilizowaniu, ale generuje wyższą temperaturę uzwojenia ze względu na ciągły pobór mocy. Prąd zmienny AC cyklicznie przechodzi przez zero, co wytwarza charakterystyczny brzęczenie sieciowe 50 Hz i nieco wyższe straty w rdzeniu, ale za to umożliwia pracę z napięciem sieciowym 230V bez transformatora.

Środowisko pracy a trwałość cewki

Temperatura otoczenia wpływa bezpośrednio na żywotność uzwojenia. Każde 10°C powyżej projektowanego zakresu skraca czas pracy izolacji o połowę. Cewka klasy F pracująca w otoczeniu 90°C zamiast projektowanych 70°C zużywa się czterokrotnie szybciej. W aplikacjach hydraulicznych przy prasach, wtryskarkach czy piecach przemysłowych warto rozważyć obudowy chłodzone lub cewki z radiatorem.

Drgania mechaniczne stanowią drugie poważne zagrożenie dla trwałości. Uzwojenie nawinięte na karkasie polimerowym może pękać przy częstotliwościach rezonansowych powyżej 50 Hz. Elektrozawory montowane na maszynach tłokowych, w prasach hydraulicznych czy w pobliżu silników wymagają cewki z dodatkowym usztywnieniem mechanicznym lub montażem na podkładkach antywibracyjnych.

Wilgotność i agresywne media chemiczne przyspieszają degradację obudowy oraz złącz. Cewki w halach z oparami kwasów, zasad lub rozpuszczalników powinny posiadać uszczelnione złącza oraz obudowę ze stali nierdzewnej lub tworzywa odpornego na działanie danego medium. Brak tych zabezpieczeń prowadzi do mikropęknięć i przedostawania się cieczy do uzwojenia.

Montaż i eksploatacja cewki krok po kroku

Wyłączenie ciśnienia hydraulicznego oraz zasilania elektrycznego stanowi absolutną podstawę przed przystąpieniem do jakichkolwiek prac. Zawór hydrauliczny pod ciśnieniem 200 barów z niewyłączoną sekcją może wystrzelić twornik z siłą zdolną do przebicia dłoni. Odcięcie dopływu cieczy roboczej i sprawdzenie manometrem zera na złączu eliminuje to ryzyko.

Demontaż starej cewki wymaga odkręcenia nakrętki centralnej kluczem o odpowiednim rozmiarze. Nie stosuj szczypiec ani kombinerek, bo zgnieciesz obudowę. Po zdjęciu cewki sprawdź stan gniazda zaworu, usuń zanieczyszczenia sprężonym powietrzem i zmierz średnicę otworu. Nową cewkę nasuń na trzpień zaworu, upewnij się, że uszczelka O-ring znajduje się na swoim miejscu.

Dokręcanie nakrętki centralnej wykonuj momentem podanym w karcie katalogowej. Zbyt luźna cewka wibruje i przerywa styk, zbyt mocno dokręcona pęka przy pierwszym szoku termicznym. Wartość 2-4 Nm obowiązuje dla większości typoszeregów, ale wyjątki się zdarzają. Po dokręceniu wykonaj próbę ręczną, poruszając cewką w osi, by upewnić się, że nie ma luzu.

Okresowa weryfikacja połączeń co sześć miesięcy pozwala wykryć poluzowane styki, utlenione zaciski i pęknięte izolacje kabli. Wizualna kontrola cewki, pomiar rezystancji uzwojenia oraz sprawdzenie temperatury pracy po dwóch godzinach eksploatacji stanowią podstawowy zestaw czynności prewencyjnych. W przypadku jakichkolwiek odchyleń od normy wymień cewkę zapobiegawczo, zanim nastąpi przestój.

Zawsze miej przy sobie jedną zapasową cewkę o najczęściej używanym napięciu i średnicy. Koszt pojedynczej sztuki zwraca się przy pierwszej nieplanowanej awarii, kiedy dostawa zamiennika zajęłaby 48 godzin.

Normy i źródła danych technicznych

Projektując instalację lub dobierając cewki do istniejącego układu, korzystaj z następujących źródeł normatywnych oraz dokumentacji:

• PN-EN 60529 stopnie ochrony zapewniane przez obudowy (kod IP).
• PN-EN 60730-1 automatyczne regulatory elektryczne do użytku domowego i podobnego, wymagania ogólne dotyczące uzwojeń.
• PN-EN 60204-1 bezpieczeństwo maszyn, wyposażenie elektryczne maszyn, w tym wymagania dla cewek elektrozaworów.
• Dyrektywa 2014/35/UE (LVD) dyrektywa niskonapięciowa dotycząca bezpieczeństwa urządzeń elektrycznych.
• Dyrektywa 2014/30/UE (EMC) kompatybilność elektromagnetyczna sprzętu elektrycznego i elektronicznego.
• Karty katalogowe producentów elektrozaworów zawierają rezystancję uzwojenia, momenty dokręcenia, dopuszczalne napięcia oraz klasy ochrony.

Dobór cewki do elektrozaworu hydraulicznego to proces wymagający uwzględnienia napięcia, mocy, średnicy otworu, klasy IP oraz warunków środowiskowych. Świadome zastosowanie powyższych wytycznych minimalizuje ryzyko przestoju i pozwala utrzymać ciągłość pracy instalacji hydraulicznej.
