Schemat instalacji CO zamkniętej – układ z naczyniem przeponowym

Redakcja 2025-11-13 09:07 / Aktualizacja: 2026-02-07 13:10:34 | Udostępnij:

Jeśli stoisz przed modernizacją instalacji centralnego ogrzewania i zastanawiasz się, jak zapewnić stabilne ciśnienie bez ciągłego dolewania wody, układ zamknięty z naczyniem przeponowym może być odpowiedzią. Ten schemat obejmuje kocioł, pompę obiegową, grzejniki i kluczowe zabezpieczenia, eliminując ryzyko spadku ciśnienia. Rozłożę to na części: od podstawowych elementów po zawory bezpieczeństwa, porównanie z otwartym układem i normy PN-EN, aż po praktyczne korzyści w renowacjach budynków.

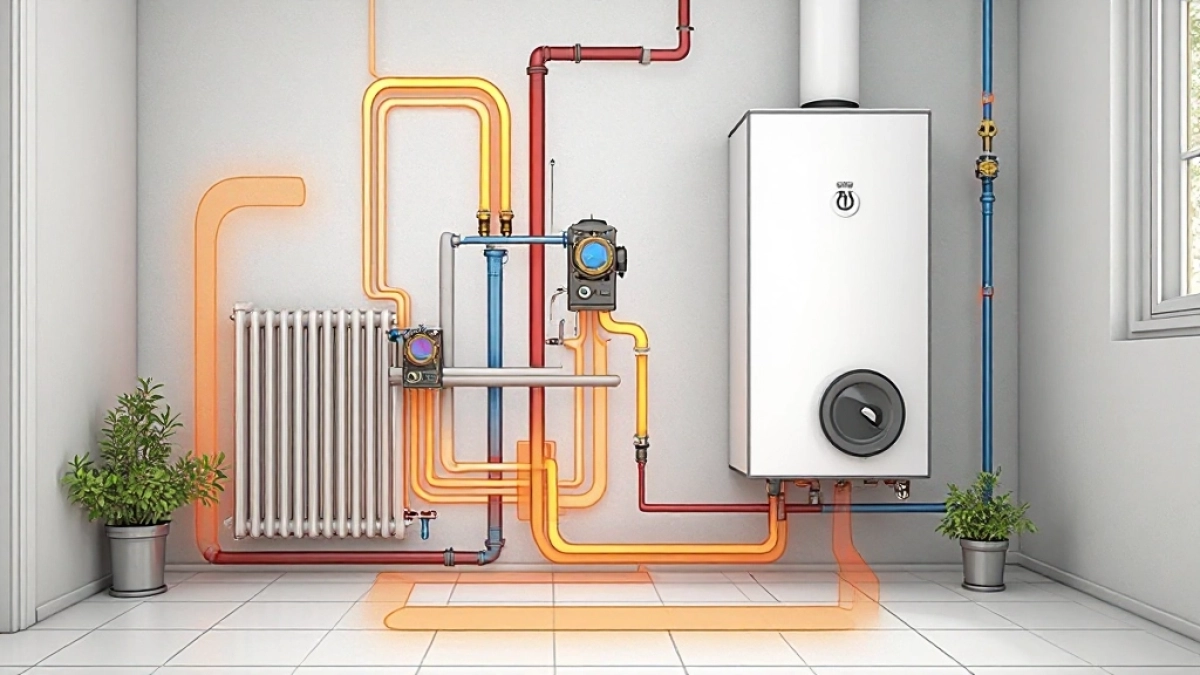

centralnego ogrzewania schemat instalacji co zamkniętej

Elementy schematu instalacji CO zamkniętej

W schemacie instalacji CO zamkniętej czynnik grzewczy krąży w obiegu pod stałym ciśnieniem, bez kontaktu z powietrzem. Kocioł stanowi serce układu, podgrzewając wodę do wymaganej temperatury. Z niego woda płynie rurą zasilającą do grzejników lub rozdzielaczy podłogówki, oddając ciepło w pomieszczeniach. Na powrocie woda wraca chłodniejsza, gotowa do ponownego ogrzania. Kluczowe elementy łączą się w pętlę: pompa wymusza ruch, naczynie przeponowe kompensuje rozszerzalność cieczy, a zawory chronią przed nadciśnieniem.

Schemat ideowy zaczyna się od kotła z wbudowanym wymiennikiem ciepła. Rura zasilająca prowadzi do najwyższego punktu instalacji, gdzie montuje się automatyczny odpowietrznik. Grzejniki wyposaża się w termostaty regulujące przepływ. Na powrocie instaluje się filtr magnetyczny, wychwytujący zanieczyszczenia. Manometr i zawór bezpieczeństwa na kotle monitorują parametry. Całość zamyka naczynie wzbiorcze, podłączone do obiegu.

Podstawowe komponenty w liście

  • Kocioł grzewczy – źródło ciepła.
  • Pompa obiegowa – zapewnia cyrkulację wymuszoną.
  • Naczynie przeponowe – stabilizuje ciśnienie.
  • Zawór bezpieczeństwa – upuszcza nadmiar ciśnienia.
  • Automatyczne odpowietrzniki – usuwają powietrze.
  • Filtr magnetyczny – chroni przed osadami.
  • Manometr – mierzy ciśnienie w układzie.

W praktyce schemat zakłada montaż pompy za kotłem, by uniknąć przegrzania. Rury dobiera się z uwzględnieniem spadków hydraulicznych. W instalacjach wielopiętrowych stosuje się dodatkowe pompy strefowe. Taki układ minimalizuje straty ciepła, bo woda nie styka się z otoczeniem. Regularna kontrola elementów zapobiega awariom.

Zobacz także: Czy instalacja CO jest częścią wspólną?

Naczynie przeponowe w układzie zamkniętym CO

Naczynie przeponowe to membrana dzieląca wnętrze na komorę wodną i gazową, zazwyczaj azotem napełnioną. Gdy woda się nagrzewa i rozszerza, przepona ugina się, sprężone powietrze absorbuje wzrost objętości. Po ostygnięciu ciśnienie wraca do normy bez dopływu powietrza. Montuje się je na zasilaniu, blisko kotła. Pojemność dobiera się do litraża instalacji – zwykle 10% objętości układu.

W porównaniu do otwartego zbiornika, naczynie eliminuje parowanie i zanieczyszczenia. Przepona zapobiega mieszaniu wody z powietrzem, co ogranicza korozję. Przed napełnieniem sprawdza się wstępne ciśnienie gazu na manometrze naczynia, zazwyczaj 0,5-1 bar. W instalacjach CO zamkniętej to element obowiązkowy dla stabilności. Wymiana przepony co 5 lat przedłuża żywotność.

Podczas prób ciśnieniowych naczynie kompensuje wahania, ułatwiając testy szczelności. W dużych systemach stosuje się kilka naczyń równolegle. To rozwiązanie sprawdza się w układach z podłogówką, gdzie równomierne ciśnienie jest kluczowe. Montaż na elastycznych przewodach redukuje wibracje.

Zobacz także: Cennik CO 2025: Montaż instalacji i ogrzewania podłogowego

Pompa obiegowa i cyrkulacja w CO zamkniętej

Pompa obiegowa wymusza ruch wody w zamkniętym obiegu, pokonując opory hydrauliczne rur i grzejników. Regulowana elektronicznie dostosowuje prędkość do zapotrzebowania, oszczędzając energię. Umieszcza się ją za kotłem na zasilaniu, z bypassem na wypadek awarii. W schemacie CO zamkniętej współpracuje z termostatem pokojowym dla precyzyjnej kontroli.

Cyrkulacja wymuszona zapewnia szybkie rozprowadzanie ciepła, nawet w rozległych instalacjach. W trybie nocnym pompa zwalnia, minimalizując hałas. Czujniki przepływu sygnalizują blokady. W układzie zamkniętym brak grawitacji wymaga mocy co najmniej 4-6 m słupa wody. Regulacja elektroniczna pozwala na oszczędności do 20% prądu.

Wielostopniowe pompy obsługują strefy grzewcze osobno. Integracja z regulatorami pogodowymi optymalizuje pracę. W instalacjach z buforem pompa cyrkuluje stale, stabilizując temperaturę. To podstawa efektywności całego schematu.

Zobacz także: Koszt instalacji CO w domu 200 m² – Cennik 2026

Zawory bezpieczeństwa w schemacie CO zamkniętej

Zawór bezpieczeństwa otwiera się przy nadciśnieniu, zazwyczaj 1,5-3 bar, upuszczając nadmiar wody. Montuje się go na kotle i rozdzielaczach, z rurką odprowadzającą do kanalizacji. Zapobiega eksplozjom i spadkom ciśnienia po interwencjach. W układzie zamkniętym współpracuje z naczyniem przeponowym dla pełnej ochrony.

Automatyczne zawory zwrotne na powrotach grzejników blokują cofanie się wody. Zawór różnicowy między obiegami strefowymi równoważy ciśnienia. Filtry na zaworach chronią przed zabrudzeniami. Regularne testy co rok zapewniają działanie. W schemacie CO zamkniętej to elementy ratujące instalację.

Zobacz także: Odbiór instalacji centralnego ogrzewania

Zawory pod mieszadłem termostatycznym stabilizują temperaturę. W instalacjach z pompą ciepła dodatkowe zawory antyzamrożeniowe. Ciśnienie minimalne utrzymuje się na 0,8-1,2 bar. To zabezpieczenia przed typowymi awariami w zamkniętych obiegach.

Porównanie CO zamkniętej z układem otwartym

Układ zamknięty CO wyróżnia się brakiem kontaktu wody z powietrzem, co redukuje korozję i straty ciepła. Otwarty polega na zbiorniku wyrównawczym otwartym, podatnym na parowanie i zanieczyszczenia. Zamknięty wymaga dozoru ciśnienia, ale oferuje wyższą efektywność. Otwarty prostszy w montażu, lecz mniej ekonomiczny.

W zamkniętym cyrkulacja jest wymuszona, w otwartym częściowo grawitacyjna. Zamknięty minimalizuje ryzyko legionelli dzięki brakowi tlenu. Otwarty tańszy początkowo, ale droższy w eksploatacji. W renowacjach zamknięty łatwiejszy do adaptacji.

Zobacz także: Przegląd CO: Cena, Co Wpływa na Koszt (2025)

Normy PN-EN dla instalacji CO zamkniętej

Norma PN-EN 12828 reguluje projektowanie instalacji wodnych grzewczych w budynkach, nakazując próby ciśnieniowe i szczelności. PN-EN 303-5 dotyczy kotłów na paliwo stałe w układach zamkniętych, wymagając zgodności z ekoprojektem. Instalacje CO zamkniętej muszą spełniać te wymogi dla bezpieczeństwa. Badania przed uruchomieniem obejmują 1,5-krotność ciśnienia roboczego.

PN-EN 12828:2018-04 precyzuje montaż zaworów i naczyń. Dla kotłów zgazowujących drewno dopuszcza zamknięte układy pod warunkiem filtrów i regulacji. Normy unijne dyrektywy wspierają oszczędności energetyczne. W instalacjach wielorodzinnych dodatkowe PN-EN 806 dla wody.

Zgodność norm ułatwia ubezpieczenia i dotacje. Regularne przeglądy wg PN-EN 12828 przedłużają trwałość. To podstawa legalnej eksploatacji schematu zamkniętego.

Korzyści schematu CO zamkniętej w renowacjach

W renowacjach budynków układ zamknięty ułatwia wymianę starego kotła na nowoczesny bez burzenia ścian. Naczynie przeponowe kompensuje zmiany w litrażu po modernizacji. Oszczędności energii sięgają 20%, dzięki lepszej izolacji obiegu. Idealny do starych instalacji z podłogówką.

Zmniejszone ryzyko awarii podnosi komfort. Serwisowanie prostsze – brak uzupełniania otwartego zbiornika. W mieszanych układach przejściowych zamknięty dominuje ze względu na efektywność. Zgodność z dyrektywami unijnymi otwiera dotacje.

W praktyce renowacyjnej schemat zamknięty skraca czas prac. Stabilne ciśnienie chroni nowe grzejniki. To wybór na lata dla oszczędnych właścicieli.

Pytania i odpowiedzi: Schemat instalacji centralnego ogrzewania zamkniętej

  • Co to jest układ zamknięty centralnego ogrzewania i jak różni się od otwartego?

    Układ zamknięty centralnego ogrzewania charakteryzuje się zamkniętym obiegiem czynnika grzewczego pod ciśnieniem, z naczyniem wzbiorczym przeponowym zamiast otwartego zbiornika. Minimalizuje straty ciepła, ryzyko zanieczyszczeń i korozji. W odróżnieniu od układu otwartego, nie ma kontaktu wody z powietrzem, co eliminuje parowanie i ryzyko legionelli, ale wymaga dozoru ciśnienia.

  • Jak wygląda schemat instalacji centralnego ogrzewania zamkniętej?

    Schemat obejmuje kocioł grzewczy, pompę obiegową zapewniającą cyrkulację wymuszoną, grzejniki lub instalację podłogową, naczynie przeponowe, zawór bezpieczeństwa (1,5-3 bar), manometr, automatyczne odpowietrzniki i filtr magnetyczny na powrocie. Obieg jest szczelny, z podłączeniem do źródła ciepła jak kocioł na paliwo stałe.

  • Jakie są zalety układu zamkniętego centralnego ogrzewania?

    Układ zamknięty zapewnia wyższą efektywność energetyczną (oszczędności do 20%), brak strat na parowanie, mniejsze ryzyko awarii i korozji. Idealny do renowacji budynków, wymiany starych kotłów na nowoczesne (np. zgazowujące drewno) i zgodny z normami PN-EN 12828 oraz ekoprojektem dla kotłów na paliwo stałe.

  • Jakie elementy zabezpieczające są niezbędne w schemacie instalacji CO zamkniętej?

    Kluczowe elementy to zawór bezpieczeństwa chroniący przed nadciśnieniem, naczynie przeponowe kompensujące rozszerzalność cieczy, automatyczne odpowietrzniki usuwające powietrze, manometr do kontroli ciśnienia oraz filtr magnetyczny zapobiegający zanieczyszczeniom. Instalacja wymaga próby ciśnieniowej i badań szczelności zgodnie z PN-EN 12828:2018-04.
