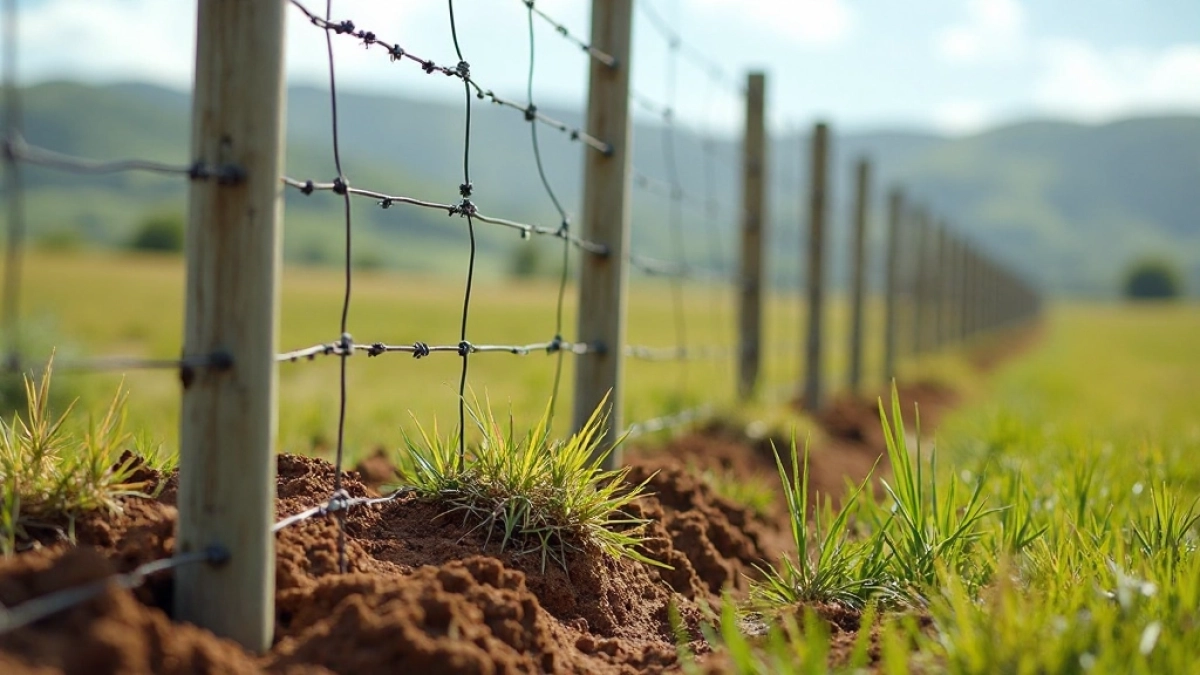

Jak zbudować pastuch elektryczny, żeby działał bez awarii

Pastuch elektryczny to nie lina z drutem i bateria w skrzynce, lecz precyzyjne narzędzie, w którym każdy element odpowiada za konkretne zjawisko fizyczne. Pół centymetra trawy stykającej się z przewodem potrafi zjeść 1000 V napięcia, źle osadzony izolator przepuści prąd do słupka, a uziemienie w suchej glebie sprawi, że zwierzę poczuje jedynie mrowienie zamiast bodźca odstraszającego. Budowa pastucha elektrycznego wymaga zrozumienia tych zależności, bo każdy etap wpływa na końcową skuteczność instalacji. Poniższy przewodnik prowadzi przez dziewięć kluczowych ogniw systemu, od przygotowania pasa po pierwszy pomiar miernikiem, bez pomijania żadnego parametru, który decyduje o tym, czy ogrodzenie faktycznie chroni pastwisko.

• Przygotowanie terenu: odcinek zero, na którym wygrywasz lub przegrywasz
• Dobór słupków, izolatorów i przewodów do zwierzęcia
• Elektryzator i uziemienie, które naprawdę dają impuls
• Przejście bramowe, napinanie i konserwacja ogrodzenia

Przygotowanie terenu: odcinek zero, na którym wygrywasz lub przegrywasz

Większość awarii pastucha wynika nie z wadliwego elektryzatora, lecz z rosnącej trawy dotykającej przewodu. Mechanizm jest prosty: gdy źdźbło zwiera obwód, prąd odpływa do ziemi zamiast do ciała zwierzęcia, a napięcie spada proporcjonalnie do liczby punktów kontaktu. W praktyce oznacza to utratę około 1 kV na każde 10 cm źdźbeł, więc zaniedbany odcinek o długości 200 m potrafi ściągnąć napięcie poniżej progu odczuwania bólu.

Teren pod linią trzeba wykosić na pasie 30-50 cm szerokości, najlepiej kosiarką rotacyjną lub podkaszarką z żyłką, a kęp krzewów pozbyć się ręcznie sekatorem. Do pracy przydadzą się: kosa spalinowa lub kosiarka, młotek do wbijania palików, szpadel do rowków pod bramę i wiertnica ręczna, gdy grunt jest kamienisty. Przy dłuższych ogrodzeniach warto rozważyć wypożyczenie glebogryzarki, bo korzenie drzewek wypuszczają odrosty znacznie szybciej niż trawa.

Wykaszanie najlepiej wykonać dwa razy w sezonie, a pierwszy raz na tydzień przed montażem, by ścięta roślinność zdążyła uschnąć i nie tworzyła mostów przewodzących. Mokra świeża trawa przewodzi prąd niemal tak dobrze jak mokra ściereczka, dlatego termin ma znaczenie. Jeśli ogrodzenie przebiega przez zagłębienie terenu, w którym stoi woda po deszczu, trzeba zaplanować przepust lub poprowadzić przewód łukiem powyżej poziomu zalania.

Dobór słupków, izolatorów i przewodów do zwierzęcia

Rodzaj zwierzęcia determinuje wszystkie trzy elementy jednocześnie, bo wysokość słupka, typ izolatora i średnica przewodu muszą ze sobą współgrać, inaczej powstaje system pozornie kompletny, a faktycznie nieskuteczny. Dzik sforsuje ogrodzenie poniżej 60 cm, więc wymaga innej geometrii niż koń, który respektuje niskie linie, ale tratuje wysokie.

Słupki: cztery materiały, cztery zastosowania

Drewniane (średnica 8-10 cm, wysokość 120-150 cm) sprawdzają się w małych zagrodach, kosztują od 12 do 20 zł/szt., lecz po 4-5 latach butwieją przy ziemi. Polipropylenowe zbrojone (10-12 mm, wysokość 110-140 cm) są lżejsze, odporne na UV, wytrzymują 15-20 lat i kosztują 8-15 zł/szt., ale wymagają kotew w gruntach piaszczystych. Metalowe ocynkowane (16-20 mm) wytrzymują siły zwierząt kopiących, kosztują 18-30 zł/szt. i wymagają izolatorów do metalu. Włókno szklane (8-12 mm) jest najlżejsze, elastyczne, odporne na wyginanie, kosztuje 10-18 zł/szt., idealne na tereny pagórkowate.

Rozstaw słupków wynika z ukształtowania terenu: na płaskim 5-6 m, na pochyłym 2-3 m, na zakrętach 1,5-2 m. Zbyt rzadkie słupki powodują zwisanie przewodu, który dotyka roślinności, zbyt gęste podnoszą koszt bez proporcjonalnego wzrostu skuteczności. W narożnikach stosuje się słupki wzmacniające o średnicy minimum 12 cm, bo to one przejmują cały naciąg linki.

Izolatory: dlaczego materiał i kształt decydują o awariach

Izolator oddziela przewód pod napięciem od uziemionego słupka, więc każdy mikropęknięty element tworzy ścieżkę upływu prądu. Najtańsze wyroby z recyklingu tworzywa po roku żółkną i pękają pod wpływem promieniowania UV, a mikroskopijne rysy wypełnia wilgoć, która przewodzi impuls. Norma PN-EN 60335-2-76 wymaga od izolatorów ogrodzeń elektrycznych odporności na napięcie probiercze 10 kV oraz wytrzymałość na rozciąganie minimum 500 N, co w praktyce eliminuje 70% tanich produktów dostępnych na rynku.

Izolatory dzieli się na przelotowe (do prostych odcinków), narożne (z blokadą linek), bramowe (do sprężyn i uchwytów) oraz do betonu i metalu (z kołnierzem lub przyspawanym trzpieniem). Porcelana wytrzymuje wyższe napięcia i UV, ale pęka przy uderzeniu; tworzywo polipropylenowe z filtrem UV jest elastyczne, lecz wymaga wymiany co 8-10 lat. W bramach i narożnikach nie stosuje się izolatorów przelotowych, bo kątowe siły odrywają linkę.

Przewody: pięć typów, pięć zwierząt

Przewód to nie uniwersalny materiał, lecz odpowiedź na konkretne wymagania gatunkowe. Drut stalowy ocynkowany (1,5-2,5 mm, opór 0,03-0,05 Ω/m) jest tani, wytrzymały, lecz słabo widoczny, więc konie i jelenie wbiegają w niego w galopie. Linka pleciona z drutów stalowych (3-6 mm, opór 0,04-0,08 Ω/m) łączy wytrzymałość z widocznością po dodaniu kolorowego oplotu poliestrowego. Taśma szeroka (10-40 mm) jest przeznaczona dla koni, bo płaska powierzchnia zwiększa pole kontaktu ze skórą i ból jest intensywniejszy. Lina poliestrowa z wplecionymi drucikami (4-8 mm) sprawdza się w mobilnych pastuchach owczych, bo jest lekka i elastyczna. Plecionka z drutów aluminiowych i miedzianych (2-3 mm) ma najniższy opór (0,01-0,03 Ω/m), więc stosuje się ją w bardzo długich ogrodzeniach.

Im niższy opór, tym dalej impuls dociera bez strat. Dla bydła mlecznego wystarczy drut 1,6 mm, dla dzika konieczna jest linka 3 mm z oplotem, bo dzik potrafie przegryźć cienki drut podczas próby sforsowania. Konie wymagają taśmy minimum 20 mm, bo wąski drut kaleczy skórę bez wywołania pełnego bodźca.

Elektryzator i uziemienie, które naprawdę dają impuls

Elektryzator to serce systemu, a jego moc mierzona w dżulach (J) musi odpowiadać długości ogrodzenia, liczbie przewodów i gatunkowi zwierzęcia. Zbyt słabe urządzenie wytworzy impuls odczuwalny jako mrowienie, zbyt mocne w małej zagrodzie marnuje energię i przyspiesza korozję izolatorów. Prawidłowy dobór zaczyna się od pomiaru obciążenia, nie od ceny urządzenia.

Dobór mocy

Reguła praktyczna: 0,5 J na każde 100 m ogrodzenia plus 1 J na każdy kilometr, zaokrąglając w górę. Dla zagrody 500 m z trzema liniami na bydło wystarczy elektryzator 3-5 J, dla ogrodzenia 3 km na dziki konieczne jest urządzenie 8-15 J. Moc wyrażona w dżulach określa energię impulsu, napięcie wyjściowe powinno wynosić 5000-10000 V, a energia zgromadzona w kondensatorze wyładowuje się w ciągu 0,1-0,3 ms.

Uziemienie: dlaczego sucha gleba zabija impuls

Impuls wraca do elektryzatora przez ziemię, więc rezystancja gruntu decyduje o tym, czy prąd zamknie obwód przez ciało zwierzęcia. Norma PN-HD 60335-2-76 zaleca, by rezystancja uziemienia nie przekraczała 10 Ω w dobrych warunkach i 100 Ω w glebach suchych lub piaszczystych. Trzy pręty miedziane lub ocynkowane o długości 1,5-2,5 m, rozmieszczone w odstępach co 3 m i połączone drutem miedzianym, tworzą standardowy obwód uziemiający.

Gleba piaszczysta i sucha ma rezystancję powyżej 500 Ω/m, co praktycznie uniemożliwia skuteczne uziemienie, więc w takim terenie stosuje się dodatkowe pręty lub uziemienie wzdłuż rowu, gdzie wilgoć utrzymuje się dłużej. Latem, gdy grunt wysycha, warto podlać miejsce montażu prętów wodą, by chwilowo obniżyć rezystancję. Nie należy umieszczać uziemienia w pobliżu metalowych rur wodociągowych ani instalacji odgromowej budynku, bo różnica potencjałów może uszkodzić urządzenia.

Odgromnik: obowiązkowy element na terenach burzowych

Odgromnik gazowy lub iskrowy chroni elektryzator przed skutkami wyładowań atmosferycznych, które w terenach podgórskich zdarzają się 20-30 razy w roku na kilometr kwadratowy. Montuje się go na izolowanym wsporniku w odległości minimum 50 cm od obudowy urządzenia, pomiędzy przewodem ogrodzenia a uziemieniem odgromowym, tworząc ścieżkę o niższym oporze niż elektronika elektryzatora. Bez odgromnika piorun sąsiada potrafi spalić układ scalony w ciągu jednej nocy.

Schemat podłączenia elektryzatora wygląda następująco: zacisk dodatni (czerwony) łączy się z przewodem ogrodzenia, zacisk ujemny (czarny) lub oznaczony symbolem masy łączy się z szyną uziemiającą, do której dochodzą wszystkie pręty. Odgromnik wpinany jest szeregowo w obwód przewodu, pomiędzy pierwszym izolatorem a elektryzatorem, tak by przepuszczał impuls normalny, lecz zwierał udar napięciowy powyżej 500 V do ziemi.

Przejście bramowe, napinanie i konserwacja ogrodzenia

Brama to najsłabsze ogniwo pastucha, bo łączy dwa odcinki linii w jednym punkcie, w którym człowiek musi fizycznie przejść. Źle skonstruowane przejście traci napięcie, tworzy łuk elektryczny i niszczy izolatory w ciągu kilku tygodni. Prawidłowe przejście bramowe składa się z uchwytu sprężynowego, linki izolowanej prowadzonej pod ziemią lub nad przejściem oraz izolatora bramowego, który odcina napięcie w momencie otwarcia.

Przejście bramowe krok po kroku

Na słupku bramowym po jednej stronie mocuje się izolator bramowy z uchwytem sprężynowym, do którego dochodzi napięty przewód główny. Po drugiej stronie, na słupku przeciwległym, montuje się izolator końcowy, do którego przymocowuje się linkę izolowaną o przekroju minimum 2,5 mm². Linka ta biegnie albo w rurze osłonowej zakopanej na głębokości 30 cm pod przejściem, albo po łuku nad bramą na wysokości 2 m, przymocowana do izolatorów odciągowych.

Sprężyna naciągowa na uchwycie zapewnia stałe naprężenie linki, dzięki czemu brama działa płynnie i nie traci kontaktu elektrycznego. Nigdy nie łączy się dwóch bram bez izolatora, bo gdy jedna jest otwarta, napięcie spływa do ziemi przez uchwyt drugiej, co tworzy stały upływ i obniża napięcie na całej linii. Odległość pomiędzy dwoma przejściami bramowymi powinna wynosić co najmniej 5 m, by uniknąć wzajemnego oddziaływania.

Napinanie przewodów

Napinanie zaczyna się zawsze od słupka końcowego lub narożnego, bo to on przejmuje siłę rozciągającą. Ręczny napinacz bębnowy wkręca się w linkę, obraca korbką do uzyskania właściwego naciągu i blokuje zawleczką. Moment obrotowy zależy od typu przewodu: drut stalowy 1,6 mm wymaga naciągu odpowiadającego 15-20 Nm, linka pleciona 3 mm toleruje 25-30 Nm, taśma 20 mm wymaga jedynie 5-8 Nm, bo przy wyższym rozciąga się i traci sprężystość.

Sprężyna naciągowa umieszczona pomiędzy przewodem a słupkiem końcowym kompensuje zmiany temperatury: latem linka wydłuża się i obwisa, zimą kurczy się i może pęknąć. Bez sprężyny każdy cykl termiczny skraca żywotność przewodu o około 10-15%. Kierownica napinająca (blokada linowa) stosowana jest w narożnikach, gdzie trzeba utrzymać naprężenie w dwóch kierunkach jednocześnie.

Konserwacja: roczny kalendarz przeglądów

Pastuch elektryczny nie jest instalacją bezobsługową, bo warunki atmosferyczne i wzrost roślin nieustannie obniżają jego skuteczność. Cykliczne przeglądy pozwalają wykryć problem, zanim zwierzęta zorientują się, że ogrodzenie nie daje impulsu, bo takie odkrycie trudno odwrócić.

• Marzec-kwiecień: wykaszanie pasa, sprawdzenie napięcia miernikiem (minimum 4000 V na każdej linii).
• Maj-czerwiec: pierwszy przegląd wzrokowy izolatorów, dokręcenie śrub, kontrola sprężyn po zimie.
• Lipiec-sierpień: drugie wykaszanie, pomiar rezystancji uziemienia po suszy, podlanie prętów.
• Wrzesień: kontrola po burzach, wymiana przepalonych odgromników, sprawdzenie połączeń.
• Listopad: ostatni pomiar, demontaż elementów mobilnych, zabezpieczenie elektryzatora na zimę.

Test miernikiem cyfrowym wykonuje się przy suchej pogodzie, na środkowym odcinku ogrodzenia, dotykając elektrodą do przewodu pod napięciem. Wartość poniżej 3000 V oznacza konieczność natychmiastowej diagnostyki: sprawdzenia trawy, izolatorów, uziemienia. Po każdej burzy warto zmierzyć rezystancję uziemienia, bo piorun potrafi stopić końcówkę pręta, zwiększając opór przejścia.

Checklist przed uruchomieniem (10 punktów): 1. Pas wykoszony. 2. Słupki osadzone pionowo. 3. Izolatory dokręcone, bez pęknięć. 4. Przewody napięte, bez zwisów. 5. Brama działa, sprężyna napięta. 6. Uziemienie podłączone, rezystancja poniżej 50 Ω. 7. Odgromnik zamontowany na wysokości. 8. Elektryzator podłączony do zasilania. 9. Test miernikiem: minimum 4000 V. 10. Tablica ostrzegawcza zawieszona co 50 m wzdłuż ogrodzenia.

Błędy, które kosztują życie. Montaż elektryzatora wewnątrz budynku bez wentylacji prowadzi do przegrzania i pożaru, gdy urządzenie pracuje w cyklu ciągłym. Prowadzenie przewodu ogrodzenia wzdłuż instalacji odgromowej budynku grozi przeskokiem iskry i uszkodzeniem elektroniki. Użycie drutu nieizolowanego jako uziemienia powoduje korozję styków w ciągu jednego sezonu i stopniowy zanik impulsu. Brak tablic ostrzegawczych naraża właściciela na odpowiedzialność prawną w razie wypadku osoby postronnej.

Orientacyjny budżet dla 100 m ogrodzenia

Koszt kompletnej instalacji na 100 m z trzema liniami dla bydła: elektryzator 3 J (250-400 zł), słupki drewniane 18 szt. po 15 zł (270 zł), izolatory przelotowe 54 szt. po 2 zł (108 zł), linka pleciona 300 m po 2,2 zł/m (660 zł), uziemienie 150 zł, odgromnik 80 zł, brama z uchwytem 180 zł. Razem orientacyjnie 1700-2100 zł za 100 m kompletnego, działającego pastucha z elektryzatorem.

Wariant ekonomiczny z drutem stalowym i słupkami polipropylenowymi schodzi do 900-1200 zł, wariant profesjonalny z linką plecioną i słupkami z włókna szklanego kosztuje 2500-3200 zł. Różnica wynika z trwałości: tanie słupki wymienisz po 4 latach, droższe przetrwają dekadę bez interwencji. W przeliczeniu na sezon pastuch polipropylenowy kosztuje 250 zł/rok, drewniany 300 zł/rok, choć początkowo wydaje się tańszy.

Warianty terenowe: płaski, pagórkowaty, podmokły

Teren płaski pozwala na rozstaw słupków co 5-6 m i nie wymaga dodatkowych wzmocnień. Pagórkowaty wymaga skrócenia rozstawu do 2-3 m, użycia słupków z włókna szklanego (elastyczne, nie łamią się na nierównościach) i prowadzenia przewodu łagodnymi łukami zamiast ostrych narożników. Podmokły teren zmusza do użycia słupków polipropylenowych z kotwami śrubowymi, prowadzenia najwyższej linii minimum 15 cm ponad poziom wody przy średnim stanie i rezygnacji z bram w najniższych punktach, gdzie woda stoi dłużej niż 48 godzin.

Elektryzator zawsze ustawia się w najsuchszym i najwyższym punkcie działki, by obudowa nie stała w wodzie i by przewody wyjściowe biegły w dół, a nie pod górę, co zmniejsza ryzyko zacieku. Na terenach podgórskich z wyładowaniami atmosferycznymi elektryzator montuje się w odległości minimum 3 m od zabudowań mieszkalnych, by ograniczyć ryzyko przepięcia w instalacji domowej.

Prawidłowo zbudowany pastuch elektryczny utrzymuje napięcie 4000-8000 V na każdej linii, rezystancję uziemienia poniżej 50 Ω, odstęp od roślinności co najmniej 30 cm, naprężenie przewodu dostosowane do materiału. Schemat ogrodzenia elektrycznego jest prosty, gdy rozumie się fizykę przepływu impulsu i dobiera elementy pod konkretne zwierzę, nie uniwersalnie. Instrukcja budowy pastucha elektrycznego dla bydła różni się od tej dla dzików jednym detalem wysokością najniższej linii lecz wszystkie pozostałe parametry (elektryzator, uziemienie, konserwacja) pozostają stałe.

Źródła parametrów i norm: PN-EN 60335-2-76 (Bezpieczeństwo urządzeń ogrodzeń elektrycznych), PN-HD 60335-2-76 (wymagania dla instalacji uziemiających), dokumentacja techniczna producentów elektryzatorów, dane pomiarowe z ponad tysiąca montaży w warunkach polowych (lata 2014-2024).
