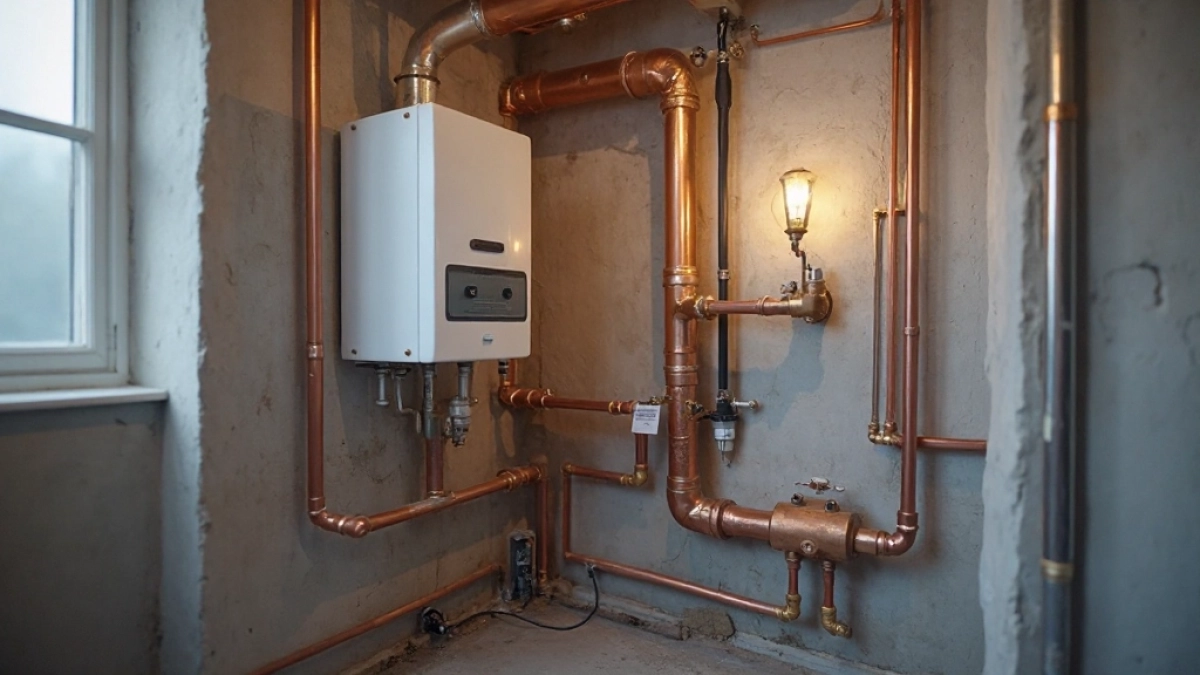

Budowa instalacji centralnego ogrzewania – krok po kroku

Budowa instalacji centralnego ogrzewania zapewnia efektywny rozkład ciepła w budynku, minimalizując straty energii. Kluczowe wątki to elementy systemu jak kocioł, rury i grzejniki, precyzyjny projekt uwzględniający zapotrzebowanie cieplne oraz etapy montażu od kotłowni po próby szczelności. Rozdziały omówią te aspekty krok po kroku, pomagając uniknąć błędów technicznych i zapewnić trwałość instalacji.

• Elementy instalacji centralnego ogrzewania
• Projekt instalacji centralnego ogrzewania
• Etapy montażu kotłowni w CO
• Układanie rur i armatury w CO
• Podłączenie grzejników w instalacji CO
• Próby szczelności instalacji CO
• Odbiór techniczny instalacji CO
• Często zadawane pytania dotyczące budowy instalacji centralnego ogrzewania

Elementy instalacji centralnego ogrzewania

Instalacja centralnego ogrzewania składa się z czterech głównych komponentów: źródła ciepła, obiegu czynnika grzewczego, odbiorników ciepła i elementów sterujących. Źródłem ciepła jest zazwyczaj kocioł gazowy o mocy 20-35 kW dla domu 150 m² lub pompa ciepła o współczynniku COP 4,0. Rury transportują wodę o temperaturze 60-80°C. Grzejniki ścienne o mocy 100-150 W/m² lub podłogówki równomiernie dystrybuują ciepło. Sterowanie obejmuje termostaty i pompę obiegową regulującą przepływ.

Wybór materiałów zależy od trwałości i odporności na korozję. Rury z polietylenu usieciowanego PEX wytrzymują ciśnienie 10 bar i temperaturę 95°C. Armatura jak zawory kulowe i termostatyczne zapobiega przegrzaniu. Izolacja termiczna rur z pianki PE redukuje straty o 30%. Systemy zintegrowane z rekuperacją oszczędzają do 25% energii. Każdy element musi posiadać certyfikat CE.

Typowe konfiguracje elementów

System jednorurowy stosuje się w starszych budynkach, gdzie rury łączą grzejniki szeregowo. Dwurourowy zapewnia niezależne sterowanie każdym grzejnikiem. Ogrzewanie podłogowe wymaga wężownic o średnicy 16 mm rozłożonych w pętli 100-120 m. Bufor ciepła o pojemności 200-500 l stabilizuje temperaturę w instalacjach z kotłem na paliwo stałe. Czujniki NTC monitorują parametry w czasie rzeczywistym.

Zobacz także: Fotowoltaika a obiekt budowlany: Rozwiewamy wątpliwości

• Źródło ciepła: kocioł lub pompa ciepła.
• Obieg: rury PEX-al-PEX, pompa obiegowa 4-6 m podnoszenia.
• Odbiorniki: grzejniki panelowe lub podłogowe.
• Sterowanie: głowice termostatyczne, regulator pokojowy.

Integracja z fotowoltaiką pozwala na hybrydowe zasilanie, obniżając rachunki o 40%. Wymiennik ciepła w kotle kondensacyjnym odzyskuje energię ze spalin. Filtry magnetyczne chronią przed zanieczyszczeniami. Automatyka pogodowa dostosowuje krzywą grzewczą do warunków zewnętrznych. Te elementy tworzą spójny, efektywny system.

Projekt instalacji centralnego ogrzewania

Projekt zaczyna się od bilansu cieplnego budynku, obliczając straty ciepła na podstawie normy PN-EN 12831. Dla domu o powierzchni 120 m² z izolacją U=0,2 W/m²K zapotrzebowanie wynosi 8-12 kW. Schemat instalacji określa typ: grawitacyjny lub pompowy z Δp=1,5 m. Uwzględnia się spadki hydrauliczne rur o średnicy DN20-25. Oprogramowanie jak Audytor OZC symuluje przepływy.

Rodzaj paliwa wpływa na wybór kotła: gazowy z modulacją mocy 20-100%, węglowy z podajnikiem lub pompa ciepła gruntowa. Instalacja dwuprzewodowa pozwala na niezależne strefy grzewcze. Rozdzielacz manifolds dla podłogówek dzieli na obiegi po 120 m. Projekt musi spełniać Rozporządzenie w sprawie warunków technicznych WT 2021. Margines bezpieczeństwa to 20% nadwyżki mocy.

Zobacz także: Protokół odbioru instalacji elektrycznej – wzór PDF

Kroki projektowania

Analiza izolacyjności ścian, okien i dachu ustala współczynnik U. Obliczenie mocy grzejników: 75 W/m² dla pomieszczeń zewnętrznych. Dobór pompy obiegowej na podstawie strat hydraulicznych 2-4 m. Symulacja strat ciepła w programie uwzględnia orientację budynku. Projektant sporządza rzuty z trasami rur i wymiarami.

• Obliczenie strat ciepła wg PN-EN 12831.
• Dobór mocy źródła ciepła z 20% zapasem.
• Rysunek schematu hydraulicznego.
• Specyfikacja materiałów i armatury.
• Konsultacja z rzeczoznawcą ds. ppoż.
• Uzyskanie zgody na budowę kotłowni.

Hybrydowe projekty łączą pompę ciepła z kotłem gazowym dla szczytów mrozów. Integracja z BMS pozwala na zdalne sterowanie. Projekt 3D wizualizuje układ, ułatwiając montaż. Koszty materiałów wahają się od 30-50 zł/mb rur PEX. Dokładny projekt skraca czas realizacji o 20%.

Etapy montażu kotłowni w CO

Montaż kotłowni rozpoczyna się od przygotowania fundamentu o wymiarach 1,5x2 m, wzmocnionego betonem C20/25. Wentylacja grawitacyjna zapewnia dopływ powietrza 20 m³/h na kW mocy. Kocioł kondensacyjny montuje się na podkładce antywibracyjnej. Podłączenie gazowe z zaworem odcinającym i manometrem. Zbiornik wyrównawczy 10-20% objętości instalacji stabilizuje ciśnienie 1-1,5 bar.

Zobacz także: Czy instalacja gazowa wymaga pozwolenia na budowę? (2025)

Instalacja pompy obiegowej z bypassem zapobiega suchobiegowi. Armatura bezpieczeństwa obejmuje zawór bezpieczeństwa 3 bar i naczynie przeponowe 24 l. Przewody kominowe ze stali kwasoodpornej AISI316 o średnicy 100-150 mm. Elektryka z wyłącznikiem różnicowoprądowym 30 mA. Izolacja kotłowni wełną mineralną λ=0,035 W/mK.

Sekwencja prac

Ustawienie kotła na poziomie podłogi z odpływem kondensatu do kanalizacji. Podłączenie czujników temperatury i ciśnienia do regulatora. Test wstępny obiegu bez grzejników. Kalibracja automatyki na krzywą grzewczą 1,2-1,4. Dokumentacja z protokołem montażu.

Zobacz także: Rozbudowa instalacji fotowoltaicznej na starych zasadach

• Przygotowanie fundamentu i wentylacji.
• Montaż kotła i armatury bezpieczeństwa.
• Podłączenie hydrauliki i elektryki.
• Instalacja komina i izolacji.
• Wstępne uruchomienie i regulacja.

Kotłownia w garażu wymaga oddzielenia przegrodą ogniową EI60. Systemy z pompą ciepła potrzebują studni dolnego źródła o głębokości 100 m. Montaż modułowy przyspiesza prace o 30%. Bezpieczeństwo gazowe weryfikuje instalator z uprawnieniami G3.

Etapy kończą się próbą spalania z analizatorem spalin, osiągając sprawność 98% dla kotłów kondensacyjnych. To fundament niezawodnego ogrzewania.

Typowe błędy i unikanie ich

Niewłaściwy spad rur dolotowych powoduje gromadzenie powietrza. Zbyt mały przekrój komina zwiększa opory. Regularna kalibracja regulatora zapobiega przegrzaniu.

Zobacz także: Uprawnienia budowlane: sieci i instalacje elektryczne

Układanie rur i armatury w CO

Układanie rur zaczyna się od tras w bruzdach ściennych o głębokości 5 cm lub peszlach pod tynkiem. Rury PEX średnicy 20 mm dla obwodów grzejnikowych, 25 mm dla głównych. Spad 0,2% w kierunku przepływu zapobiega stagnacji. Łączniki zaciskowe lub skręcane zapewniają szczelność do 10 bar. Izolacja otuliną 13 mm grubości minimalizuje straty ciepła do 5%.

Armatura obejmuje trójniki rozdzielcze, zawory zwrotne i motylkowe. W rozdzielaczu podłogowym 8-12 obiegów z przepływomierzami 2-5 l/min. Montaż w szafach instalacyjnych ukrywa elementy. Test ciśnieniowy wstępny na sucho 4 bar przez 30 min. Trasy omijają punkty elektryczne i sanitarne.

• Wytrasowanie rur wg projektu z spadami.
• Cięcie i łączenie rur z izolacją.
• Montaż rozdzielaczy i zaworów.
• Podłączenie do kotłowni.
• Wstępna próba szczelności.
• Oznaczenie tras dla serwisu.

W systemach podłogowych rury układa się w rozstawie 15-20 cm, z folią PE oddzielającą od wylewki. Armatura termostatyczna na zasilaniu reguluje temperaturę 35-45°C. Płyty rozdzielcze z tworzywa redukują hałas. Czas układania dla 200 mb rur to 2-3 dni.

Materiały i ich parametry

Rury miedziane DN22 wytrzymują 110°C, ale droższe o 50%. Stalowe z atestem na korozję dla starszych instalacji. Płyty osłonowe chronią przed uszkodzeniami mechanicznymi. Nawiercanie belek drewnianych max 1/3 przekroju.

Unikaj ostrych zakrętów powyżej 90°, stosuj kolana 45°. To zapewnia płynny przepływ i długowieczność.

Podłączenie grzejników w instalacji CO

Podłączenie grzejników zaczyna się od mocowania konsolek na wysokości 10-15 cm od podłogi. Grzejnik panelowy 22 typ 11 o mocy 1800 W dla 15 m². Zasilanie dolne z zaworem termostatycznym i odpowietrznikiem automatycznym. Odległość ściany 3-5 cm dla cyrkulacji powietrza. Poziomowanie zapewnia równomierne ogrzewanie.

Głowice termostatyczne z kapilarą 2 m regulują w zakresie 6-28°C. Podłączenie boczne lub dolne minimalizuje widoczność rur. W systemach dwururowych zawór mieszający na powrocie. Izolacja tylna grzejnika folią aluminiową zwiększa efektywność o 10%. Test indywidualny każdego grzejnika na 2 bar.

Kroki podłączania

• Mocowanie konsolek i poziomowanie grzejnika.
• Montaż zaworów i głowic termostatycznych.
• Podłączenie rur zasilających i powrotnych.
• Montaż odpowietrzników i osłon.
• Regulacja wstępna zaworów.
• Test szczelności i odpowietrzenie.

Ogrzewanie podłogowe podłącza się do rozdzielacza z siłownikami NC 230V. Kolektory z mieszaczem servo utrzymują 40°C. Grzejniki dekoracyjne z aluminium przewodzą ciepło 2x szybciej niż stalowe. W łazienkach drabinki z wentylatorem wymuszonym.

Balansowanie hydrauliczne wyrównuje przepływy do 0,05 l/s na grzejnik. To zapobiega nierównomiernemu ogrzewaniu pomieszczeń.

Próby szczelności instalacji CO

Próby szczelności wykonuje się po zmontowaniu całego układu. Wypełnienie wodą zdemineralizowaną z inhibitorami korozji do ciśnienia 1,5 raza roboczego, tj. 4,5 bar dla 3 bar. Utrzymanie przez 24 h bez spadku powyżej 0,2 bar. Wizualna inspekcja połączeń na wycieki. Odpowietrzenie wszystkich punktów wysokich.

Próba termiczna rozgrzewa system do 80°C na zasilaniu i 60°C na powrocie przez 72 h. Monitorowanie pH wody 7,5-9,0 i przewodności <100 µS/cm. Detekcja ultradźwiękowa lokalizuje mikrouszkodzenia. Dokumentacja z wykresem ciśnienia i temperaturą. Próby powtarza się po wylewce podłogowej.

• Wypełnienie i wstępne odpowietrzenie.
• Nacisk do 4,5 bar i obserwacja 24 h.
• Próba termiczna z obiegiem.
• Analiza chemiczna wody.
• Protokół z pomiarami.
• Poprawki i ponowne testy.

Normy i narzędzia

Norma PN-EN 806-4 określa procedury. Manometry cyfrowe o rozdzielczości 0,01 bar. Kamery termowizyjne wykrywają zimne punkty. W instalacjach gazowych próba na azot 100 mbar. Sukces próby to warunek odbioru.

Typowe spadki ciśnienia wskazują na luźne złączki. Glykol w 20% dla ochrony mrozowej w podłogówkach. Te kroki gwarantują bezawaryjność na lata.

Odbiór techniczny instalacji CO

Odbiór techniczny potwierdza zgodność z projektem i normami PN-EN 14336. Pomiary mocy cieplnej grzejników wg PN-EN 442, odchylenie max 10%. Balansowanie hydrauliczne z przepływomierzami ultradźwiękowymi. Uruchomienie kotła z regulacją płomienia i próbą spalania CO<100 ppm. Protokół powykonawczy z schematem as-built.

Sprawdzenie automatyki: reakcja na sygnał termostatu <2 min. Test awaryjnego wyłączenia. Dokumentacja obejmuje instrukcje obsługi i kartę gwarancyjną 5 lat. Odbierający podpisuje po pozytywnej próbie 7-dniowej eksploatacji testowej. Rejestracja w Urzędzie Dozoru Technicznego dla kotłów >50 kW.

• Weryfikacja kompletności elementów.
• Pomiary hydrauliczne i cieplne.
• Testy funkcjonalne automatyki.
• Próba pracy ciągłej.
• Sporządzenie protokołu odbioru.
• Przekazanie dokumentacji użytkownikowi.
• Szkolenie z obsługi.

Kontrola izolacji termicznej kamerą IR, straty <2°C/m. Symulacja awarii z restartem. W podłogówkach pomiar równomierności ΔT<2°C. Odbiór kończy 30-dniowy okres rękojmi. To zabezpiecza przed ukrytymi wadami.

Zaangażowany inspektor weryfikuje spawy i ciśnienia. Gotowa instalacja gotowa do sezonu grzewczego.

Często zadawane pytania dotyczące budowy instalacji centralnego ogrzewania

• Co obejmuje instalacja centralnego ogrzewania?

  Instalacja centralnego ogrzewania (CO) obejmuje źródło ciepła, obieg czynnika grzewczego, grzejniki lub ogrzewanie podłogowe oraz system sterowania, dostosowane do specyfiki budynku.

• Jakie są kluczowe etapy budowy instalacji centralnego ogrzewania?

  Proces budowy zaczyna się od projektu technicznego, uwzględniającego zapotrzebowanie cieplne, izolacyjność budynku i wybór paliwa (gaz, węgiel, pompa ciepła). Kolejne etapy to montaż kotłowni, układanie rur (stalowych, miedzianych lub z tworzyw sztucznych), instalacja armatury i podłączenie do grzejników.

• Jakie materiały i normy należy uwzględnić przy budowie?

  Wybór materiałów musi spełniać wymagania efektywności energetycznej (np. klasa A+ dla kotłów) i bezpieczeństwa (certyfikaty CE). Instalacja powinna być zgodna z normami PN-EN, a materiały do rur to stal, miedź lub tworzywa sztuczne.

• Jakie testy i koszty wiążą się z budową instalacji CO?

  Testy i próby szczelności (hydrauliczne i termiczne) są obowiązkowe przed oddaniem do użytku. Koszty wahają się od 10-20 tys. zł dla małego mieszkania do ponad 100 tys. zł dla domu jednorodzinnego, zależnie od mocy i technologii.
