Bojler elektryczny budowa – co kryje się w środku i jak działa?

Zimny prysznic o poranku potrafi skutecznie zepsuć cały dzień, a rachunek za podgrzewanie wody bywa boleśnie wysoki, gdy urządzenie pracuje na pół gwizdka. Dobrze dobrany bojler elektryczny budowa ma prostą i logiczną, ale diabeł tkwi w szczegółach, które decydują o trwałości, kosztach i komforcie na lata. Po przeczytaniu tego tekstu patrzysz na wnętrze swojego podgrzewacza jak na czytelny schemat i wiesz, na co zwrócić uwagę przed zakupem, przy montażu oraz w trakcie eksploatacji.

• Anoda magnezowa i zbiornik serce każdego bojlera elektrycznego
• Grzałka, termostat i izolacja jak bojler elektryczny podgrzewa wodę?
• Eksploatacja bojlera elektrycznego odkamienianie, anoda i tryb antylegionella

Anoda magnezowa i zbiornik serce każdego bojlera elektrycznego

Zbiornik to metalowy płaszcz, w którym magazynowana jest woda o temperaturze sięgającej 65-80°C. W praktyce niemal każdy model dostępny na rynku posiada zbiornik ze stali konstrukcyjnej pokrytej od wewnątrz warstwą ochronną. Trzy technologie dominują: emalia ceramiczna, emalia tytanowa oraz stal nierdzewna. Emalia ceramiczna wypalana w temperaturze 850°C tworzy barierę chemiczną i kosztuje najmniej, ale przy uszkodzeniu mechanicznym odsłania gołą stal, która zaczyna korodować. Powłoka tytanowa jest twardsza i bardziej odporna na cykle grzania, a jej trwałość ocenia się na 15-20 lat. Stal nierdzewna eliminuje problem korozji niemal całkowicie, lecz podnosi cenę urządzenia nawet dwukrotnie.

Sam zbiornik nie wystarczy, bo stal w kontakcie z tlenem rozpuszczonym w wodzie reaguje, tworząc rdzę. Tu wchodzi anoda magnezowa, czyli pręt ze stopu magnezu z aluminium i cynkiem, wkręcony w górną część płaszcza. Działa jak element poświęcający się: magnez ma niższy potencjał elektrochemiczny niż żelazo, więc prąd galwaniczny płynie od anody do stali, chroniąc ją przed utlenianiem. Bez anody zbiornik emaliowany koroduje po 3-5 latach, z działającą anodą żyje dwa do trzech razy dłużej. To nie ozdoba, lecz serce całego systemu ochrony.

Grubość ścianki zbiornika waha się od 1,5 mm w modelach budżetowych do 2,5 mm w urządzeniach premium. Większa grubość oznacza lepszą sztywność i wolniejsze zmęczenie materiału pod wpływem cyklicznych skoków temperatury. Warto zwrócić uwagę na deklarowaną liczbę cykli otwarcia zaworu bezpieczeństwa w karcie technicznej, ponieważ każde upuszczenie wody to mikrouderzenie hydrauliczne w ściankę.

Anoda magnezowa zużywa się proporcjonalnie do twardości wody i temperatury pracy. Przy twardości powyżej 250 mg CaCO₃ na litr oraz temperaturze 65°C pręt traci około 2-3 mm średnicy rocznie. Dlatego kontrola wzrokowa anody co 12-24 miesiące należy do obowiązków użytkownika, nie producenta. Zaniedbanie tej czynności oznacza w najlepszym razie wymianę zbiornika, w najgorszym nieszczelność i zalanie łazienki.

Grzałka, termostat i izolacja jak bojler elektryczny podgrzewa wodę?

Grzałka to nic innego jak gruby drut oporowy z nichromu zatopiony w ceramicznej lub metalowej osłonie. Prąd przepływający przez drut zamienia energię elektryczną w ciepło według znanego prawa Joule'a, a woda odbiera to ciepło przez ściankę osłony. Standardowe moce grzałek mieszczą się w przedziale 1,5-6 kW, przy czym najczęściej spotyka się wartości 2 kW (instalacja jednofazowa 230 V) oraz 3-4 kW (instalacja trójfazowa 400 V).

Czas nagrzewania zależy bezpośrednio od mocy i pojemności. Wzór jest prosty: t = (V × ΔT × 1,163) / P, gdzie V to litry, ΔT to przyrost temperatury w kelwinach, P to moc grzałki w watach, a 1,163 to ciepło właściwe wody. Sto litrów podgrzanych o 40°C grzałką 2 kW zajmuje około 145 minut, grzałką 3 kW 97 minut, a 4 kW zaledwie 73 minuty. W praktyce oznacza to, że bojler 100 l z grzałką 2 kW nagrzeje się w nocy taryfowej G11 lub G12, ale czteroosobowa rodzina zużywająca wodę rano i wieczorem potrzebuje szybszego urządzenia lub większej pojemności.

Termostat steruje pracą grzałki na zasadzie bimetalu lub czujnika elektronicznego. Bimetl wykorzystuje różnicę rozszerzalności cieplnej dwóch połączonych metali, która przy osiągnięciu zadanej temperatury rozłącza obwód. Czujnik elektroniczny mierzy opór termistora, a mikroprocesor porównuje wartość z ustawioną. Termostat kapilarny z pokrętłem 30-75°C jest prosty i tani, lecz ma tolerancję ±5°C. Moduł elektroniczny utrzymuje temperaturę z dokładnością ±1°C, co przekłada się na mniejsze zużycie energii.

Izolacja termiczna oddziela zbiornik od otoczenia i składa się z pianki poliuretanowej (PUR) o grubości 30-60 mm, wtryskiwanej między zbiornik a obudowę. Przewodność cieplna pianki PUR wynosi około 0,022-0,028 W/(m·K), a straty postojowe sięgają 1-2 kWh na dobę przy temperaturze 65°C w otoczeniu 20°C. Modele z pianką cyklopentanową zamiast freonów mają współczynnik strat podany w etykiecie energetycznej, który mówi wprost, ile ciepła ucieka co 24 godziny.

Współpraca bojlera z fotowoltaiką zmienia rachunek ekonomiczny, ponieważ energia z paneli w słoneczne południe może zasilać grzałkę bezpośrednio przez falownik hybrydowy lub prosty przekaźnik priorytetowy. Bojler 200 l z grzałką 3 kW zużywa 6-9 kWh dziennie dla czteroosobowej rodziny, co odpowiada pracy 3-4 kWp instalacji PV przez 2-3 godziny słoneczne. To dlatego producenci falowników oferują funkcję Smart Grid, automatycznie kierującą nadwyżki energii do odbiorników grzewczych.

Eksploatacja bojlera elektrycznego odkamienianie, anoda i tryb antylegionella

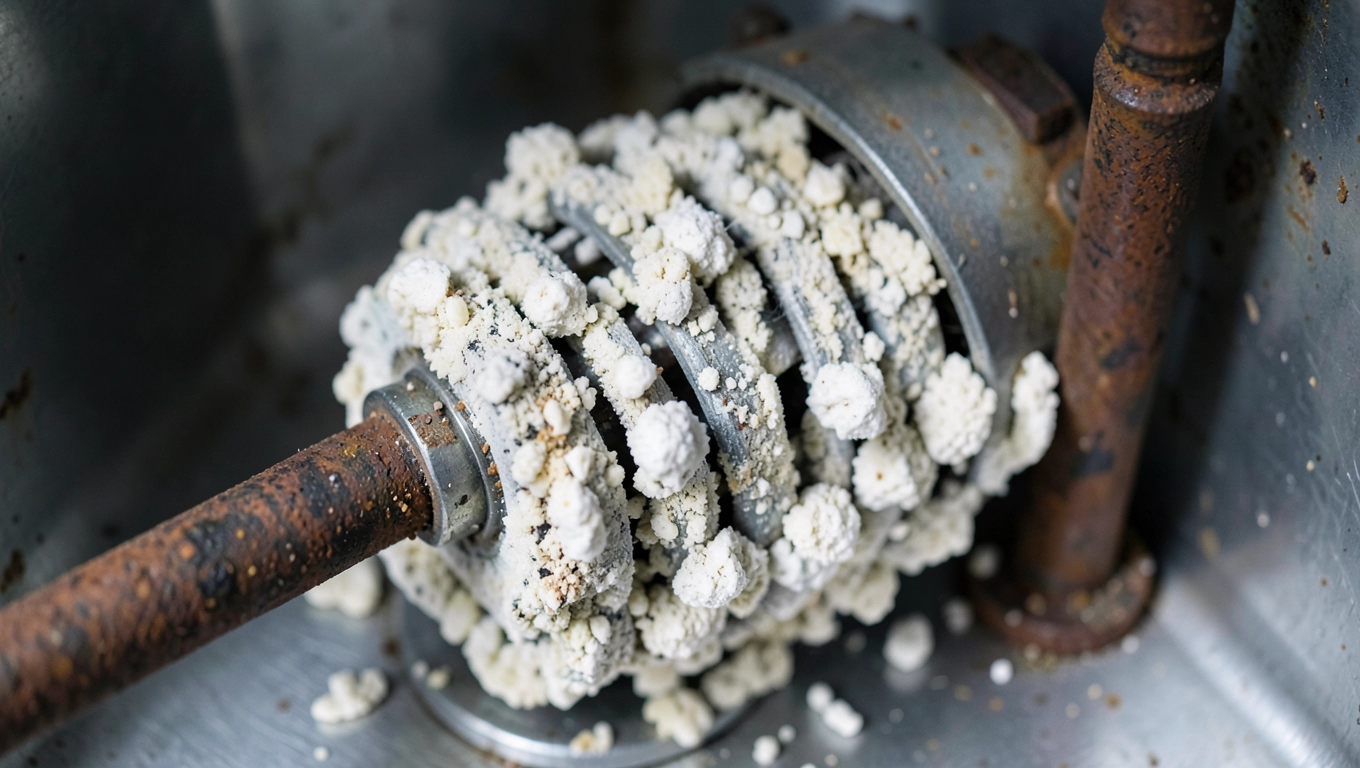

Kamień kotłowy powstaje, gdy jony wapnia i magnezu wytrącają się z wody w postaci węglanów przy temperaturze powyżej 60°C. Osad osiada na grzałce i ściankach zbiornika, działając jak izolator termiczny o przewodności 0,6-1,4 W/(m·K). Grzałka pokryta 3 mm kamienia zużywa o 15% więcej energii, a 6 mm warstwa zwiększa zużycie nawet o 30%. To fizyczne wytłumaczenie, dlaczego regularne odkamienianie zwraca się w rachunkach za prąd.

Odkamienianie polega na spuszczeniu wody, odkręceniu grzałki i mechanicznym usunięciu osadu szczotką lub chemicznie roztworem kwasu cytrynowego (50 g na litr ciepłej wody przez 4-6 godzin). W regionach o twardości wody powyżej 250 mg/l czynność powtarza się co 12 miesięcy, przy twardości 150-250 mg/l co 18 miesięcy, a poniżej 150 mg/l co 24 miesiące. Częstotliwość można skrócić, montując filtr polifosofatowy lub stację zmiękczającą przed bojlerem, która obniża twardość do poziomu 4-5 dH.

Anoda magnezowa wymaga wymiany, gdy jej średnica spadnie poniżej 10 mm, niezależnie od czasu użytkowania. Kontrola odbywa się poprzez odkręcenie korka w górnej części zbiornika i wyjęcie pręta. Nowa anoda magnezowa ma średnicę 20-25 mm i długość dopasowaną do pojemności: 200 mm dla bojlera 50 l, 300 mm dla 80-100 l, 400 mm dla 150 l i dłuższa dla modeli 200-300 l. Anody tytanowe z zasilaniem prądem stałym (anody pasywne) nie wymagają wymiany, lecz ich koszt sięga 600-1 200 zł.

Tryb antylegionella chroni przed bakterią Legionella pneumophila, która rozwija się w wodzie o temperaturze 20-45°C i może wywołać ciężkie zapalenie płuc. Norma PN-EN 806 wskazuje, że w zbiornikach ciepłej wody temperatura musi okresowo osiągać co najmniej 60°C przez minimum 60 minut lub 65°C przez kilka minut. Współczesne termostaty realizują to automatycznie: co 7-14 dni grzałka podnosi temperaturę do 70-80°C na czas jednej godziny, po czym wraca do ustawionego poziomu. Bakterie giną przy 60°C w ciągu 32 minut, przy 65°C w 6 minut.

Praktyczna rekomendacja temperatury roboczej dla czteroosobowej rodziny wynosi 60-65°C. Niższa wartość (50-55°C) zmniejsza zużycie energii o 10-15%, lecz wymaga częstszego uruchamiania trybu antylegionella i nie zapewnia ochrony przed osadami. Wyższa (70-75°C) daje więcej ciepłej wody po zmieszaniu, ale przyspiesza zużycie anody i zwiększa ryzyko poparzenia. Kompromis 60-65°C zapewnia bezpieczeństwo bakteriologiczne, rozsądną sprawność i akceptowalną trwałość anody.

Coraz częściej spotykanym rozwiązaniem jest pompa ciepła do ciepłej wody użytkowej, zwana bojlerem z pompą ciepła. Pobiera ona ciepło z powietrza w pomieszczeniu (kotłownia, piwnica, garaż) i przekazuje je wodzie ze współczynnikiem COP 2,5-3,5. Urządzenie 200 l z pompą ciepła zużywa 350-500 W zamiast 2 kW, co obniża koszt podgrzewania wody o 60-70%. Wadą pozostaje wyższa cena zakupu, hałas wentylatora na poziomie 35-45 dB oraz konieczność zapewnienia przepływu powietrza.

Dobór pojemności praktyczna kalkulacja

Zużycie ciepłej wody dla jednej osoby wynosi około 50-60 l dziennie: prysznic 40-50 l, mycie zębów 5 l, pranie ręczne 10 l, zmywanie naczyń 15 l. Wanna pochłania 130-180 l, zmywarka 8-12 l, pralka 10-15 l. Czteroosobowa rodzina z prysznicami zużywa 200-240 l ciepłej wody dziennie, co przekłada się na potrzebny bojler o pojemności 120-150 l przy ustawieniu 60°C. Pięcioosobowa rodzina z wanną potrzebuje 250-300 l.

Najczęstsze błędy montażowe

• Brak zaworu bezpieczeństwa 6 bar na wejściu zimnej wody, który chroni zbiornik przed wzrostem ciśnienia przy nagrzewaniu (woda zwiększa objętość o około 3% przy wzroście temperatury o 50°C).
• Montaż zbyt blisko sufitu, uniemożliwiający wyjęcie anody magnezowej bez demontażu urządzenia.
• Podłączenie bez naczynia wzbiorczego w instalacji zamkniętej, co powoduje ciągłe kapanie zaworu bezpieczeństwa.
• Użycie elastycznych węży zamiast rur miedzianych lub stalowych w miejscach narażonych na wysoką temperaturę.
• Brak odpowietrznika w najwyższym punkcie instalacji, skutkujący głośną pracą grzałki i pęcherzami powietrza w kranach.

Checklist przed zakupem

• Liczba domowników i nawyki zużycia wody (prysznic czy wanna).
• Rodzaj dostępnej instalacji elektrycznej: jednofazowa 230 V (do 3 kW) lub trójfazowa 400 V (do 6 kW).
• Miejsce montażu: pionowo nad umywalką, poziomo pod sufitem, wnęka czy kotłownia.
• Twardość wody w gminie (dane z wodociągu lub badanie własne).
• Budżet na zakup i eksploatację: niższy nakład początkowy oznacza wyższe rachunki za prąd.
• Dostęp do serwisu i części zamiennych (anody, grzałki, termostaty).

Koszty eksploatacji w praktyce

Bojler 150 l z grzałką 2 kW ustawiony na 60°C w trzyosobowej rodzinie zużywa rocznie około 1 800-2 200 kWh energii elektrycznej, co przy taryfie G11 (0,65 zł/kWh w nocy, 1,05 zł/kWh w dzień) daje rachunek 1 200-1 700 zł rocznie. Bojler 200 l z grzałką 3 kW w czteroosobowej rodzinie zużywa 2 500-3 000 kWh rocznie za 1 700-2 400 zł. Pompa ciepła do c.w.u. w identycznych warunkach zużywa 600-900 kWh rocznie za 400-650 zł, a jej wyższy koszt zakupu (6 000-9 000 zł) zwraca się w ciągu 4-6 lat.

PORADA: Przed zakupem sprawdź klasę energetyczną bojlera na etykiecie. Modele klasy B tracą 1,2-1,5 kWh dziennie, klasy A tracą 0,6-0,8 kWh, a klasy A+ poniżej 0,5 kWh. Różnica 0,7 kWh dziennie przy pracy 365 dni w roku to 255 kWh, czyli około 160-270 zł rocznie.

UWAGA: Bojler bez anody magnezowej koroduje po 3-5 latach, a wymiana zbiornika kosztuje 70-80% ceny nowego urządzenia. Wybór modelu z anodą tytanową z zasilaniem prądem stałym eliminuje ten problem, ale wymaga gniazdka elektrycznego w pobliżu.

Solidny bojler elektryczny budowa to połączenie emaliowanego zbiornika, sprawnej anody magnezowej, grzałki o mocy dopasowanej do instalacji oraz skutecznej izolacji piankowej. Trzy elementy decydują o zadowoleniu: jakość zbiornika, regularna kontrola anody i ustawienie temperatury 60-65°C z aktywnym trybem antylegionella. Reszta to kwestia dopasowania pojemności do liczby domowników i nawyków kąpielowych, a nie ślepego kierowania się ceną najniższą na półce.

Źródła danych i norm: PN-EN 806 (Instalacje wody użytkowej), Dyrektywa ErP 2010/30/UE (etykiety energetyczne podgrzewaczy), katalogi techniczne producentów dostępne na ich stronach internetowych (Junkers, Ariston, Galmet), dane o twardości wody z lokalnych zakładów wodociągowych i GUS (stat.gov.pl).
