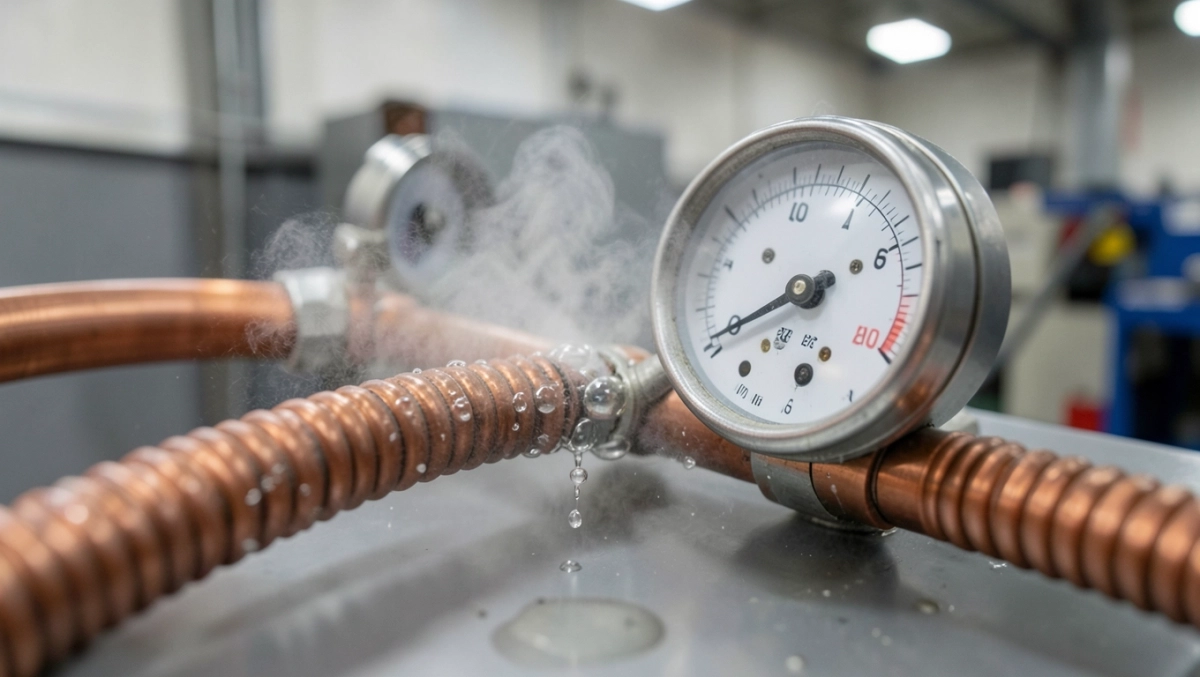

Badanie szczelności instalacji chłodniczych: metody i prawo

Redakcja 2026-02-20 20:40 | Udostępnij:

Instalacja chłodnicza, która nagle traci wydajność, to nie tylko irytujący problem, ale potencjalna bomba zegarowa pod względem kosztów i kar. Nieszczelności czają się wszędzie - w połączeniach, zaworach czy lutach - i mogą wypuścić drogi czynnik do atmosfery, zanim zdążysz zareagować. W tym artykule rozłożymy na czynniki pierwsze metody testów szczelności, od azotu po hel, wyjaśnimy, dlaczego to obowiązek z ustawy F-gazowej i jak certyfikowani specjaliści dbają o zgodność z prawem. Dowiesz się też, co z mobilnymi agregatami i cyklicznymi kontrolami, żeby twoje systemy działały bezawaryjnie.

badanie szczelności instalacji chłodniczych

Metody badania szczelności w chłodnictwie

Badanie szczelności instalacji chłodniczych zaczyna się od wyboru metody dostosowanej do skali i typu układu. Najpopularniejsza to test azotowy, gdzie pod wysokim ciśnieniem gaz techniczny szuka drogi ucieczki. Specjaliści pompują azot do 30-40 barów i monitorują spadek ciśnienia przez godziny lub dni. Ta metoda jest tania i skuteczna na większe nieszczelności, ale drobne przecieki czasem umykają. W praktyce łączy się ją z innymi dla pełnego obrazu.

Test helowy to precyzyjny detektyw w świecie chłodnictwa, idealny do mikroskopijnych nieszczelności. Hel, jako najmniejsza cząsteczka, wciska się w najmniejsze szczeliny, a spektrometr masowy wychwytuje go na poziomie ppm. Wymaga specjalistycznego sprzętu i certyfikowanego personelu, bo hel jest drogi, ale wyniki są niepodważalne. Stosuje się go w krytycznych instalacjach, jak supermarkety czy serwerownie, gdzie wyciek czynnika oznacza tysiące strat.

Metody elektroniczne, zwane snifferami, działą na podczerwień lub laserowo, wykrywając czynnik lub hel w powietrzu wokół połączeń. Są szybkie i mobilne, perfekt do bieżących inspekcji serwisowych. Elektronika reaguje natychmiastowo, wskazując dokładne miejsce nieszczelności, co skraca czas naprawy. Minusem jest wrażliwość na zanieczyszczenia, dlatego środowisko musi być czyste. Te narzędzia rewolucjonizują przeglądy w terenie.

Zobacz także: Badanie Szczelności Instalacji Wodnej: Praktyczny Przewodnik

Porównanie metod

Każda metoda ma swoje mocne strony, zależne od potrzeb klienta i wymagań prawnych. Azot sprawdza się w dużych systemach przemysłowych, hel w precyzyjnych aplikacjach medycznych czy spożywczych. Elektroniczne sniffers oszczędzają czas w serwisach klimatyzacyjnych. Wybór zależy od ładunku czynnika i częstotliwości testów, zawsze z protokołem dla UDT.

Dlaczego testować szczelność instalacji chłodniczych

Dlaczego testować szczelność instalacji chłodniczych

Nieszczelności w instalacjach chłodniczych to cichy zabójca efektywności, powodujący utratę czynnika i wzrost rachunków za energię. Jeden mały wyciek rocznie może pochłonąć setki kilogramów F-gazu, co przy cenach po 200 zł/kg boli portfela. Regularne testy zapobiegają awariom agregatów, przedłużając ich żywotność o lata. To nie fanaberia, ale inwestycja w ciągłość biznesu, zwłaszcza w branżach spożywczej czy farmaceutycznej.

Bezpieczeństwo to kolejny kluczowy powód - czynniki chłodnicze jak R404A są palne lub toksyczne, a wycieki grożą pożarem lub zatruciem. Testy szczelności minimalizują ryzyko dla personelu i otoczenia, dając ulgę w świadomości, że wszystko pod kontrolą. W dużych obiektach nieszczelność blokuje produkcję, generując straty dzienne rzędu tysięcy złotych. Lepiej wydać na przegląd niż na ewakuację.

Zobacz także: Badanie szczelności instalacji: próba ciśnieniowa krok po kroku

Zgodność z prawem to obowiązek, którego ignorowanie kończy się mandatami do 5000 zł za brak protokołu. Ustawa F-gazowa nakazuje kontrole w zależności od ilości czynnika, a brak testów blokuje ubezpieczenie. Firmy z certyfikatami oferują kompleksowe raporty, które auditorzy akceptują bez mrugnięcia. To buduje zaufanie z klientami i organami.

Ekologiczny aspekt nie jest pomijalny - emisje F-gazów niszczą ozon i przyczyniają się do ocieplenia. Testy szczelności to krok w stronę zrównoważonego chłodnictwa, zgodny z unijnymi celami redukcji. W 2024 roku wzrosła liczba kontroli środowiskowych, co podkreśla pilność tematu.

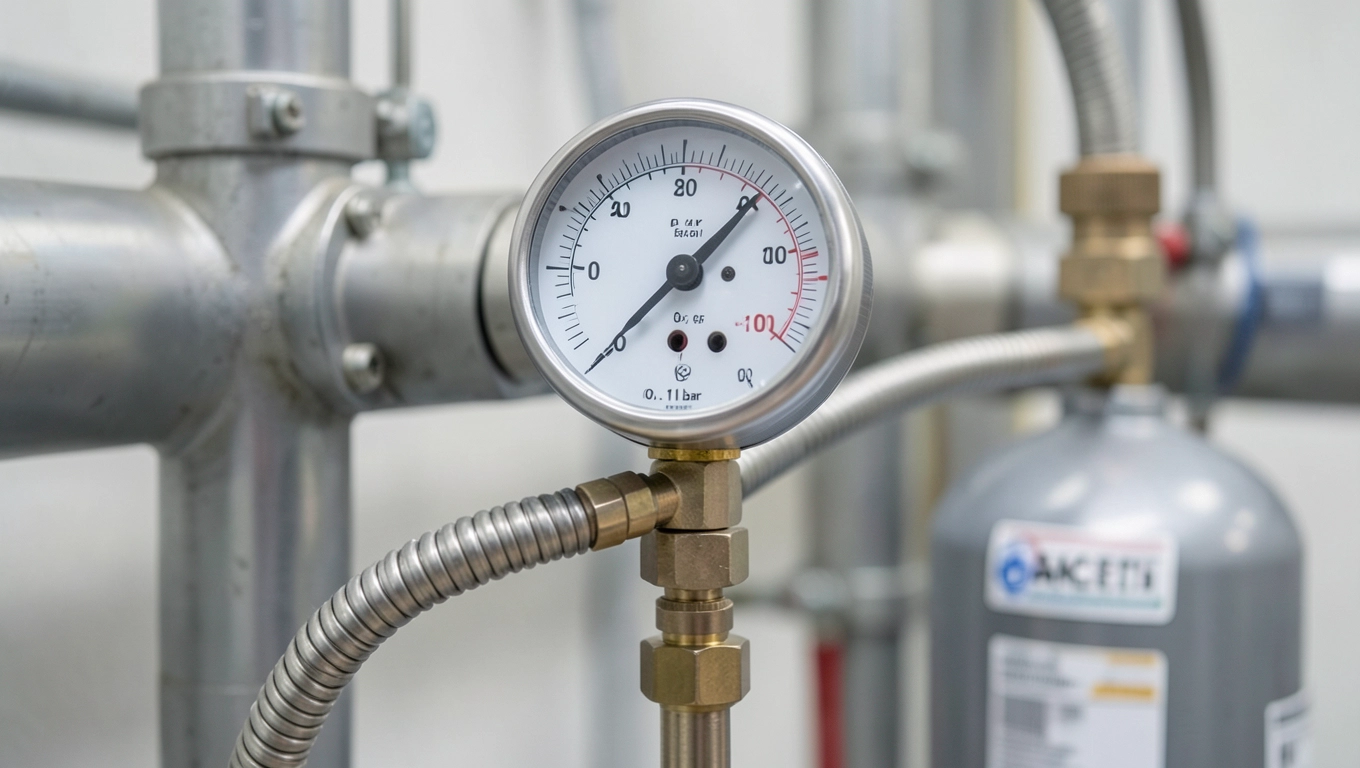

Urządzenia do pomiaru szczelności systemów chłodniczych

Urządzenia do pomiaru szczelności systemów chłodniczych

Podstawowym urządzeniem jest manometr cyfrowy z rozdzielczością 0,1 bara, monitorujący spadek ciśnienia w testach azotowych. Nowoczesne modele logują dane w czasie rzeczywistym, generując automatyczne raporty zgodne z normami. Są przenośne, odporne na warunki polowe i kalibrowane co rok. Bez nich precyzyjny pomiar szczelności to loteria.

Detektory elektroniczne, jak sniffers Inficon czy Bacharach, wykrywają czynniki na poziomie 1 g/rok. Laserowe wersje ignorują wilgoć i oleje, co czyni je niezawodnymi w wilgotnych instalacjach. Bateria starcza na 8 godzin pracy, a sonda dociera do ciasnych miejsc. To must-have dla serwisanta.

Spektrometry masowe do helu, np. modele Pfeiffer, osiągają czułość 10^-10 mbar l/s. Wymagają próżniowej pompy wstępnej i czystego helu 5.0. Są drogie, ale w firmach z 33-letnim doświadczeniem, przeprowadzających 116 badań rocznie, to standard. Używane w krytycznych aplikacjach.

  • Stacje próżniowe: osiągają 10 Pa, niezbędne przed napełnieniem czynnikiem.
  • Rejestratory ciśnienia: graficzne trendy ułatwiają analizę nieszczelności.
  • Kalibratory: zapewniają traceability do wzorców państwowych.

Certyfikaty do badań szczelności chłodniczych

Certyfikaty do badań szczelności chłodniczych

Certyfikat F-gazowy, wydawany przez UDT, potwierdza kompetencje do obsługi urządzeń z fluorowanymi gazami. Obejmuje wiedzę o testach szczelności, odzysku czynnika i dokumentacji. Bez niego żaden test nie jest legalny, a protokół nieważny. Szkolenia trwają 5 dni, z egzaminem praktycznym.

Certyfikacja kompetencji personelu wg PN-EN ISO 14903 to gwarancja, że technik wykryje nieszczelność poniżej 5 g/rok. Firmy oferują szkolenia z lutowania PED, kluczowego dla trwałości połączeń. To ludzki czynnik decyduje o jakości inspekcji.

Urządzenia ciśnieniowe wymagają certyfikatu UDT z nadzorem, w tym losowymi audytami produkcji. Wyroby z atestem PED przechodzą testy szczelności na etapie fabrycznym. To prewencja przed awariami w eksploatacji.

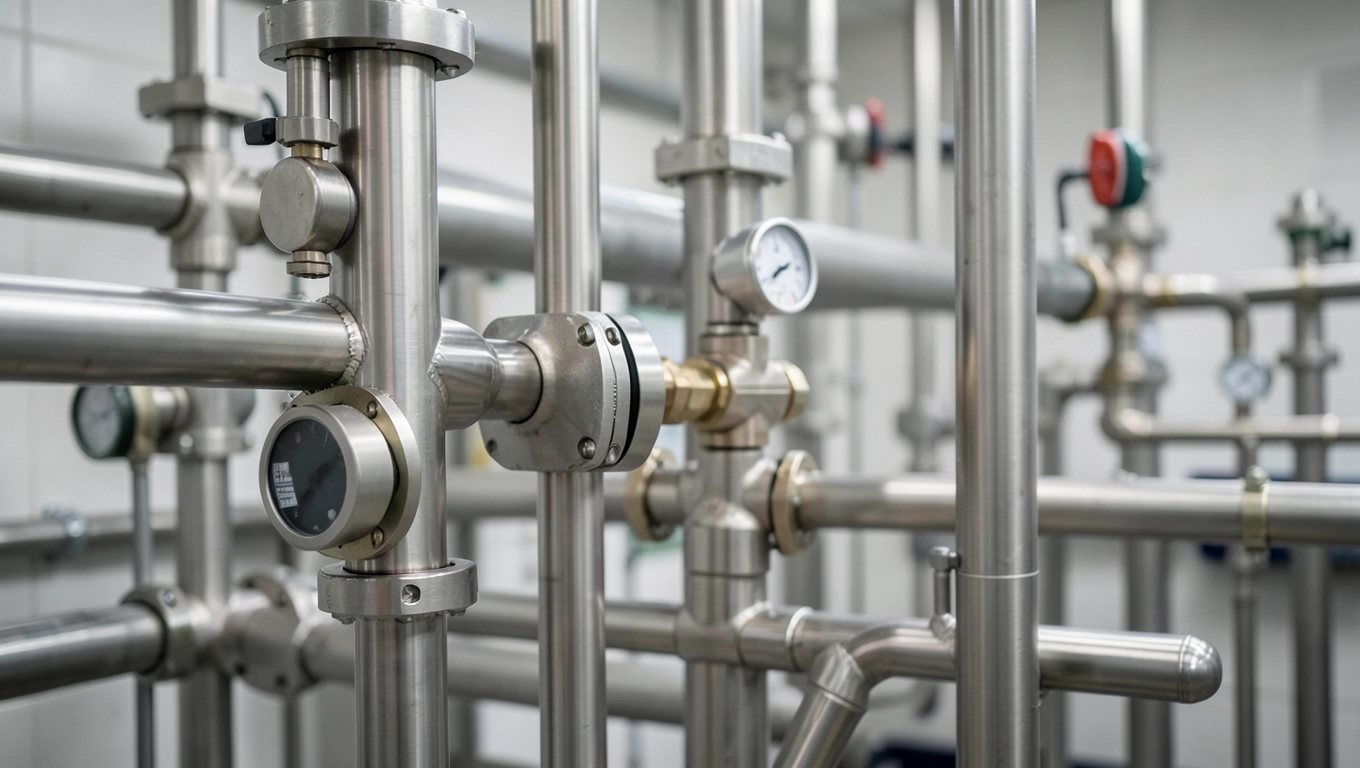

Szczelność a dyrektywa F-gazowa i PED w instalacjach

Szczelność a dyrektywa F-gazowa i PED w instalacjach

Dyrektywa F-gazowa, rozporządzenie (UE) nr 517/2014, nakazuje kontrole szczelności co 12 miesięcy dla systemów powyżej 5 t CO2 eq. Dla mniejszych - co 24 miesiące z detektorami stałym. Protokół musi zawierać metodę, wyniki i działania naprawcze. Brak zgodności to kary administracyjne.

Dyrektywa PED 2014/68/UE reguluje konstrukcje ciśnieniowe, w tym lutowanie rur powyżej 0,5 bara. Testy szczelności są obowiązkowe na 1,43 raza ciśnienia pracy. Normy jak PN-EN 1779 określają procedury dla helu i azotu. To podstawa legalności instalacji.

W praktyce obie dyrektywy łączą się w kompleksowych inspekcjach, od produkcji po serwis. Technologie lutowania z certyfikatem PED minimalizują nieszczelności w agregatach. Zgodność to nie biurokracja, ale ochrona przed wyciekami.

"Szczelność to fundament bezpieczeństwa - bez niej instalacja chłodnicza staje się zagrożeniem" - podkreśla inżynier z wieloletnim stażem w certyfikacjach.

Kontrola szczelności mobilnych agregatów chłodniczych

Mobilne agregaty w tirach czy kontenerach wymagają testów szczelności dostosowanych do wibracji i warunków drogowych. Izolowane cieplnie środki transportu przechodzą próby azotowe po montażu, pod 25 barami. Nieszczelności w złączach szybkorozłącznych to częsty problem po 50 tys. km.

Testy helowe w serwisach dedykowanych wykrywają mikroucieczki w skraplaczach. Certyfikowane firmy oferują mobilne laboratoria, przeprowadzając inspekcje na parkingu. To kluczowe dla łańcucha chłodniczego w logistyce żywności.

Produkcja takich agregatów obejmuje lutowanie PED i próby ciśnieniowe. Nadzór losowy zapewnia jakość serii. Dostosowane rozwiązania, jak detektory bezprzewodowe, ułatwiają przeglądy w trasie.

Cykliczny nadzór szczelności instalacji chłodniczych

Cykliczne kontrole to nie jednorazowy test, ale systemowy nadzór, zapobiegający kumulacji nieszczelności. Dla systemów powyżej 500 t CO2 - co 6 miesięcy, z pomiarem rzeczywistego wycieku. Losowe audyty w odstępach trzymają dyscyplinę jakościową.

Z doświadczeniem wiemy, że regularne "zdrowotne check-upy" ratują przed awariami. Jedna firma po audycie losowym znalazła wyciek oszczędzając 20 tys. zł na czynniku. Protokoły archiwizowane na 5 lat ułatwiają recertyfikacje.

Nadzór obejmuje produkcję i eksploatację, z personalizowanymi planami. W chłodnictwie to podstawa niezawodności, bez sztywnych schematów. Kontrola w losowych miesiącach zaskakuje słabe punkty.

Pytania i odpowiedzi: badanie szczelności instalacji chłodniczych

  • Co to jest badanie szczelności instalacji chłodniczych?

    Wyobraź sobie, że twoja instalacja chłodnicza to jak balon - napełniamy ją azotem lub innym gazem i patrzymy, czy ciśnienie spada. To prosty test na przecieki w rurach, agregatach czy połączeniach. Dzięki temu F-gazy nie uciekają, a system działa jak należy.

  • Dlaczego to badanie jest takie ważne i obowiązkowe?

    Bo prawo, głównie ustawa F-gazowa i dyrektywa PED, każe to robić regularnie. Bez szczelności masz wycieki, kary od inspekcji, wyższe rachunki za energię i awarie w najmniej oczekiwanym momencie. Z nami masz pewność - 33 lata doświadczenia i certyfikaty na pokładzie.

  • Jakie metody sprawdzają szczelność?

    Od klasyki z azotem pod ciśnieniem, przez elektroniczne detektory na halogenki, po zaawansowane testy helowe. Lutujemy zgodnie z PED, izolujemy agregaty i robimy to kompleksowo. Co roku ponad 116 takich badań, więc ogarniamy każdy typ instalacji, nawet mobilne w tirach.

  • Kto może zrobić takie badanie?

    Tylko faceci z certyfikatami F-gazowymi i kompetencjami chłodniczymi. My oferujemy pełen pakiet: testy, certyfikację, szkolenia i losowe audyty. To nie dla amatorów - jedna pomyłka i masz problem z prawem i sprzętem.

  • Jak często powtarzać badanie szczelności?

    Dla małych systemów raz w roku, większe co pół roku, plus nadzór w losowych terminach. To jak regularne wizyty u lekarza - zapobiega dużym problemom. Dostosowujemy do twoich potrzeb, bez szablonów.
